轴承循环谱三维图：坐标与对照读图

图片记录了什么

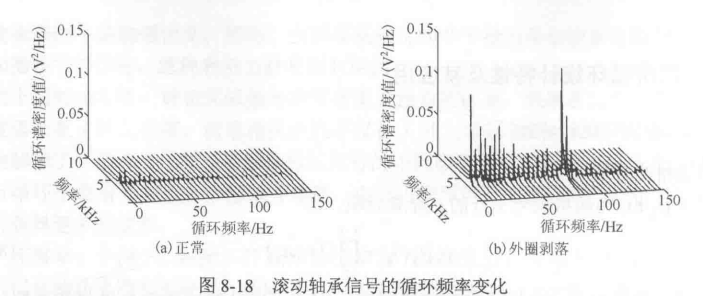

原资料是一幅书籍式插图，图号为 8-18，比较滚动轴承正常状态与外圈剥落状态。它提供了两组循环谱结果的视觉对照，不是绘图代码或原始采样数据。

按顺序阅读三个轴

轴或区域	图中信息	阅读时注意
频率轴	标为频率，单位 kHz	与原信号采样率和分析带宽有关
循环频率轴	标为循环频率，单位 Hz	不是时间轴，不应当作普通时频图
竖直轴	图中标为循环谱密度	比较前确认两图单位与缩放一致
两幅子图	正常、外圈剥落	先看共同坐标尺度，再比较峰与结构

二维截图中的透视、遮挡和轴范围可能放大或隐藏差异。适合先描述“在哪些频率/循环频率区域出现更明显的结构”，再结合转速、轴承几何和信号处理方法解释，不能只凭图形判定某一台设备的故障。

复现需要哪些资料

至少需要原始数据或生成方法、采样率、单位标定、转速条件、预处理、所用循环谱估计器及窗口/平均参数。仅凭图片无法唯一反推出这些信息，也无法可靠恢复每一个数据点。

后续重绘时应同时提供：可读轴标签、统一色阶/竖轴范围、二维切片或热图，以及数据来源。若使用合成数据演示，需明确标注“合成示例”，与这张来源图分开。

资料状态

现有笔记未保存完整书名、作者与页码，暂保留为读图参考。这里转写的是图中可见信息，未把它作为可复现实验结果或通用诊断阈值。
