STM32MP157A/D 资源地图:处理器、总线与外设

STM32MP157A/D 属于异构多核 MPU:应用处理器与微控制器核协作,外围还有显示、通信和模拟模块。芯片框图描述硅片能力,不意味着某块开发板引出了所有信号,也不意味着所有引脚复用功能能同时启用。ST 数据手册

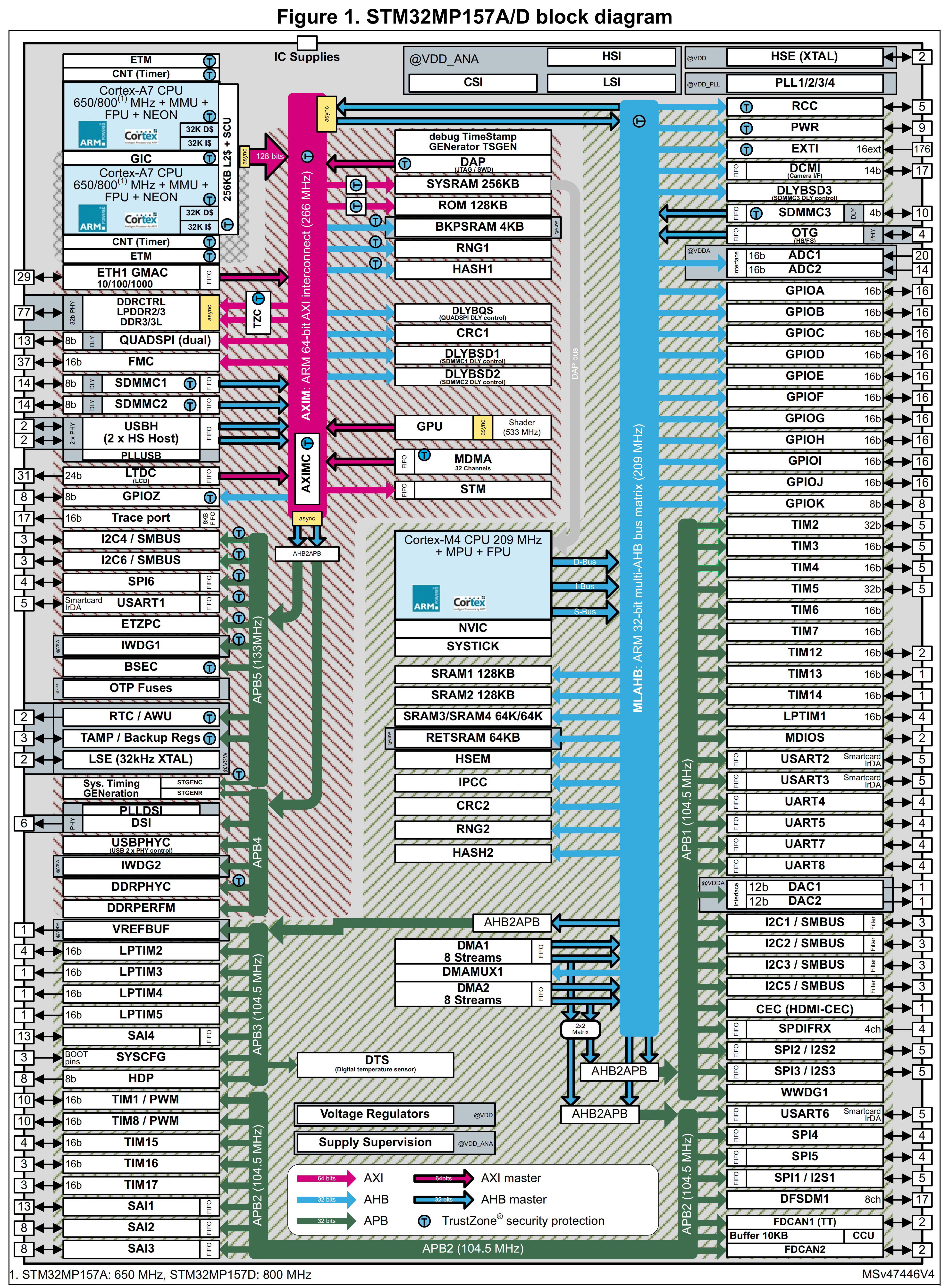

STM32MP157A/D 官方资源框图,包含 A7、M4、存储、互连、显示及通信外设

分组主要资源工程中的问题
应用处理双 Cortex-A7操作系统、应用和高层服务放在哪里
实时控制Cortex-M4哪些实时任务或外设交给 M4
存储与互连外部存储接口、片上 RAM、AXI/AHB/APB数据如何到达处理器,带宽与访问权如何配置
图形显示GPU、显示相关接口分辨率、带宽与板级连线是否满足需求
通信USB、Ethernet、串行与存储接口等型号、引脚复用和驱动是否同时支持
模拟与定时ADC、DAC、定时器等精度、时钟、触发与数据通路如何配置
系统管理时钟、复位、电源与安全控制启动与外设归属是否一致

频率是上限,不是自动运行值

跳转到“频率是上限,不是自动运行值”

数据手册对 A7 子系统区分:STM32MP157A 最高 650 MHz,STM32MP157D 最高 800 MHz;M4/MCU 相关时钟上限为 209 MHz。具体可用频率还受电压、工作条件和时钟树约束,不能只按标题上的最大数设置全部总线。DS12504 电气条件

图中 AXI、AHB、APB 的时钟各有分频与上限。驱动外设前,先查实际时钟配置,再计算波特率、定时器周期或采样速率。

从框图到工程的核对顺序

跳转到“从框图到工程的核对顺序”
  1. 确认完整订货型号与封装,而不只记录 MP157。
  2. 对照板卡原理图,确认电源、外部存储和接口实际连接。
  3. 检查设备树/固件中的 pinmux、时钟、复位、内存区域和外设归属。
  4. 多核共享数据时明确通信协议、缓存一致性处理与内存访问规则。

本表用于找到该查哪部分文档;精确容量、引脚和时序以完整数据手册、参考手册及板级资料为准,不从缩略框图猜数值。
