FreeRTOS 数据类型、Tick 与命名约定

知识概念更新于 编辑本文

FreeRTOS 的公共类型把应用代码与处理器移植层隔开。先查当前内核版本和 portable/.../portmacro.h，再判断宽度、符号和栈单位。本文以 FreeRTOS-Kernel V11.1.0、GCC ARM_CM3、32 位 Cortex-M3 为具体例子；其他移植不能只凭类型名推断。

内核类型与单位

跳转到“内核类型与单位”
类型用途本文移植中的含义
BaseType_tAPI 返回值、布尔式判断等有符号 long，该 ARM ABI 下为 32 位
UBaseType_t任务优先级、队列长度等无符号 long，该 ARM ABI 下为 32 位
TickType_tTick 计数和等待时间按配置使用无符号 16 位或 32 位整数
StackType_t任务栈的一个元素uint32_t，一个元素为 4 字节
TaskHandle_t由内核返回的任务句柄指向不透明任务结构的指针，不应解引用私有 TCB
TaskHandle_t *接收任务句柄的输出参数句柄变量的地址，例如 &worker_handle

BaseType_t 并不是无符号类型。UBaseType_t 才表达无符号的对应类型。桌面宿主移植的 long 和栈元素可能与 STM32 不同，因此调试输出也不能直接假定所有类型都适合 %lu。

#include "FreeRTOS.h"
#include "task.h"


/* 这些断言特意限定本文的 GCC ARM_CM3 构建。 */
_Static_assert(sizeof(StackType_t) == 4, "CM3 stack element is 4 bytes");
_Static_assert(sizeof(BaseType_t) == 4, "CM3 BaseType_t is 32 bits");
_Static_assert((BaseType_t)-1 < 0, "BaseType_t must be signed");
_Static_assert((UBaseType_t)-1 > 0, "UBaseType_t must be unsigned");


size_t stack_bytes_for_words(configSTACK_DEPTH_TYPE words)
{
    return (size_t)words * sizeof(StackType_t);
}

此转换只适用于结果可由 size_t 表示的栈深度。原生 xTaskCreate() 的栈深度是 StackType_t 元素数；512 在此移植中为 2048 字节。CMSIS-RTOS2 的 osThreadAttr_t.stack_size 则直接使用字节，不应再次误乘或漏乘 4。

任务控制块保存状态、优先级、栈指针等内核信息；任务栈保存调用现场和局部变量。句柄用于调用公共 API，既不是整块任务内存，也不是可以随意读写的栈地址。

Tick 的配置与换算

跳转到“Tick 的配置与换算”

旧配置使用 configUSE_16_BIT_TICKS 的值：值为 1 选择 16 位，值为 0 选择 32 位。仅检查该宏有没有定义，会把两种情况混淆。

V11.1.0 还支持 configTICK_TYPE_WIDTH_IN_BITS；它与旧配置二选一。内核公共定义包含 16、32、64 位选项，但 V11.1.0 的 GCC ARM_CM3 移植只接受 16 或 32 位。不能因为公共头文件出现 TICK_TYPE_WIDTH_64_BITS 就认为这个端口能直接使用 64 位 Tick。

若 Tick 频率为 ftf_t，一个 Tick 的名义长度为 1/ft1/f_t。100 Hz 对应 10 ms，1000 Hz 对应 1 ms，这些是可选配置，不是不同操作系统的固定规律。

pdMS_TO_TICKS(ms) 把毫秒换算成 Tick。V11.1.0 默认实现用 64 位中间乘法后做整数除法，因此会向下截断，最终结果仍须能由 TickType_t 表示。例如 100 Hz 下 1 ms 得到 0 Tick；不能把它当成至少等待 1 ms 的保证。应用可按需要检查零值、拆分超长等待，或提供经过范围验证的换算策略。

16 位 Tick 在 1000 Hz 下约每 65.536 秒回绕；32 位约每 49.71 天回绕。内核阻塞 API 会处理其支持范围内的 Tick 溢出，应用自行比较绝对时间时仍需采用无符号差值和明确的最大间隔。低功耗 tickless 模式可能暂时抑制周期中断并补偿经过的时间，逻辑 Tick 不等于始终存在一一对应的物理 SysTick 中断。

命名约定是阅读提示

跳转到“命名约定是阅读提示”

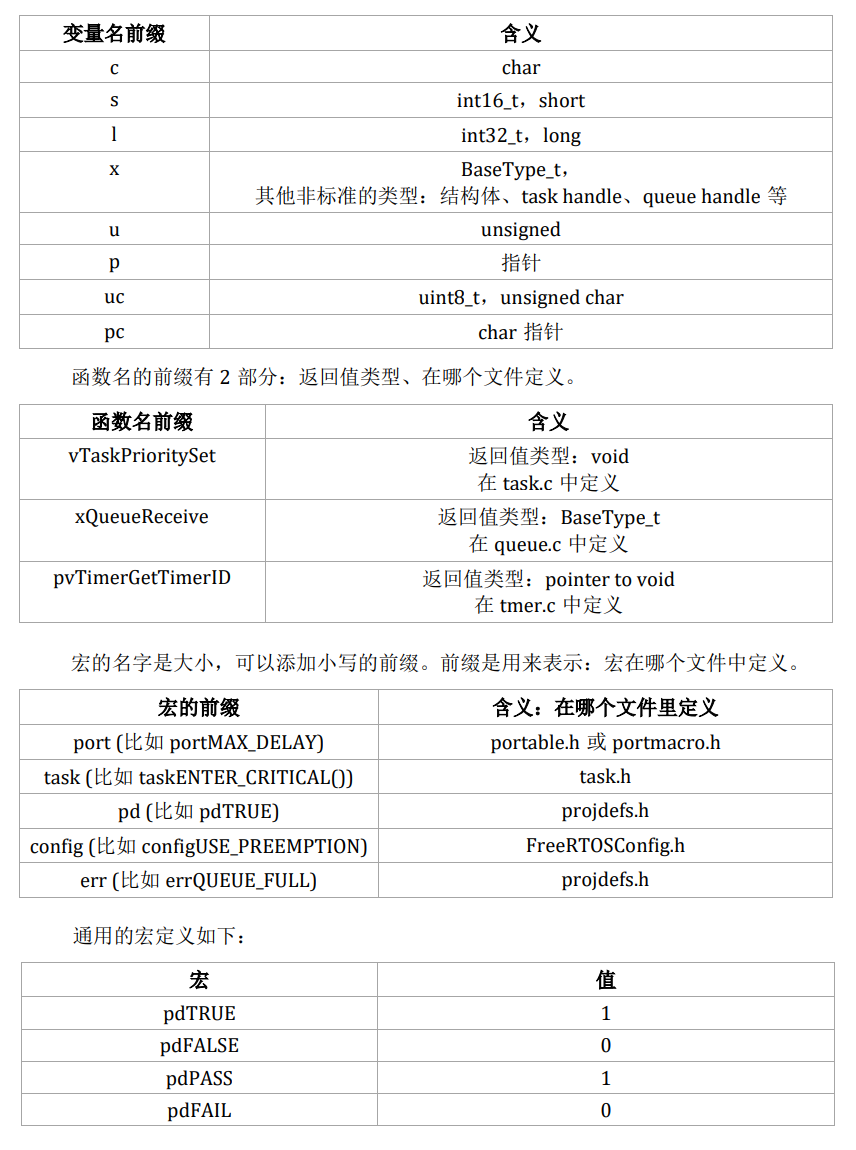

FreeRTOS 历史命名约定表，包含变量前缀、函数前缀、宏前缀和布尔返回值

图保留了原学习资料的完整表格。表中 task.c、timer.c 应对应实际文件 tasks.c、timers.c；short、long 的字节数还取决于 ABI，不能把历史表格当成所有平台的类型定义。

常见前缀阅读含义
c、s、l历史约定中的 char、short、long
x移植定义类型，如 BaseType_t，也常用于句柄
u无符号修饰，与基础类型前缀组合
p指针修饰，与基础类型前缀组合
uc、pc常见的 unsigned char、char 指针变量
函数 v...通常返回 void
函数 x...通常返回移植定义类型或句柄，须看声明
函数 pv...通常返回 void *
宏 port...、task...移植层、任务层宏
宏 pd...、config...、err...公共定义、配置、错误码

名字不能代替 C 类型检查。pdTRUE、pdPASS 通常为 1，pdFALSE、pdFAIL 通常为 0，但具体 API 的返回约定须单独阅读：队列发送成功只说明数据进入队列，不代表消费者已经完成业务处理。

常见 API 按任务、队列、信号量/互斥量、软件定时器、事件组、流/消息缓冲区和任务通知组织。通知属于任务 API，信号量和互斥量建立在队列实现之上；不能据此认为它们的使用约束相同。ISR 可用性、阻塞行为和所有权均以对应 API 文档为准。
