字符设备驱动：设备号、读写协议与生命周期

学习教程更新于 2026-10-03编辑本文

字符设备把 open/read/write/ioctl/poll 等文件操作连接到驱动。/dev 中的节点保存设备号；内核再根据设备号找到已注册的 cdev 和 file_operations。节点存在、设备号已分配、回调已注册、硬件已就绪，是四件不同的事。

本文示例采用 Linux 6.8 系列接口，提供一个只保存 0/1 状态的完整字符设备。它不访问实际 GPIO；原笔记中的 F1C 系列寄存器信息保留在后文，真实 LED 的接入见设备树平台驱动。

1. 设备号、节点与回调

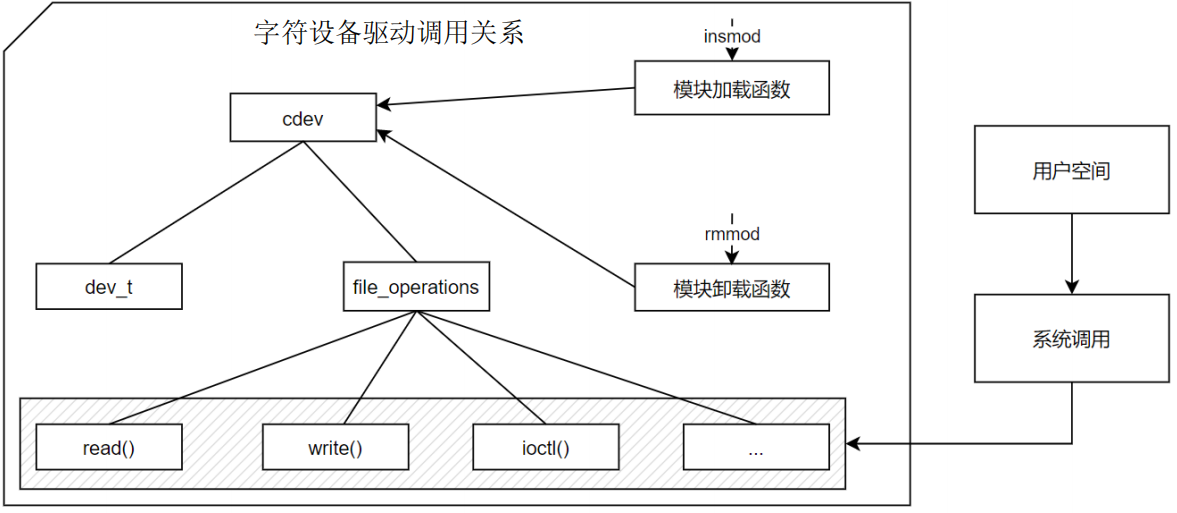

用户文件操作通过设备号和 cdev 进入驱动回调

对象或接口	职责与边界
`dev_t`	编码主设备号和次设备号；用 `MAJOR`、`MINOR`、`MKDEV` 读写，不能把它们当作芯片的硬件编号
`alloc_chrdev_region(&number, first_minor, count, name)`	动态分配连续设备号，成功返回 0；`number` 是输出参数
`register_chrdev_region(number, count, name)`	申请已明确保留的设备号；第一个参数是值，不是 `&number`
`struct cdev`	关联设备号范围与文件操作；`count` 是注册的次设备号数量，不是打开文件的次数
`cdev_init(&cdev, &fops)` / `cdev_add(&cdev, number, count)`	初始化已有对象，然后公开回调；`cdev_add` 成功后，用户可能立即进入驱动
`class_create` / `device_create`	建立设备模型与 sysfs 信息，并触发设备节点管理；不替代 `cdev_add`
`/dev/name`	文件系统中的特殊节点，记录类型、设备号、权限；devtmpfs/udev 通常负责创建和命名
`file_operations.owner = THIS_MODULE`	正常打开文件期间保持模块引用；不自动保护可拔除硬件的生命周期

cdev 的 kobject 承担引用计数等对象管理，ops 指向操作表，owner 指向所属模块。结构体可能带 __randomize_layout，这是布局随机化机制，不能据此推导“可以防止所有栈溢出”。

register_chrdev(major, name, &fops) 是较旧的便捷接口：Linux 6.8 将其展开为从次设备号 0 开始注册 256 个号码，即 0～255。它不是只注册 255 个；新示例用显式设备号范围更容易表达一个设备的需求。内核声明与实现

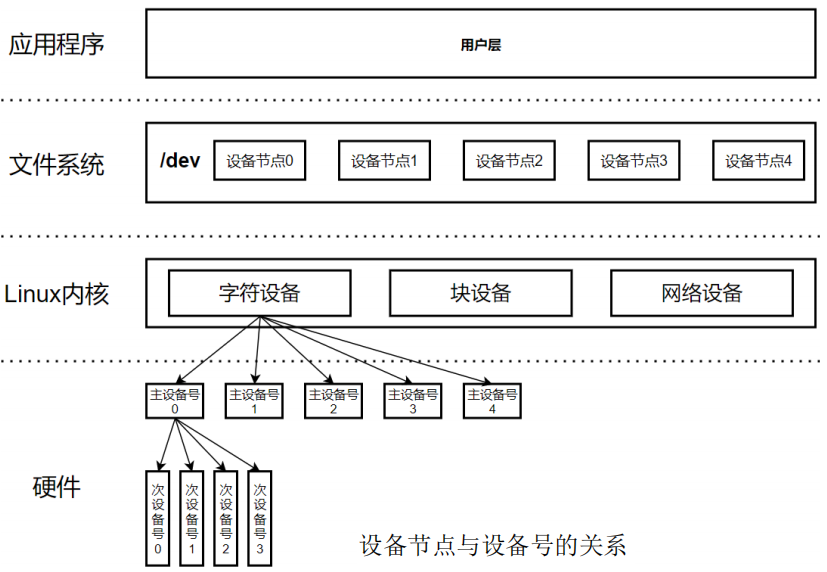

字符、块及网络设备在原笔记中的分类示意

图中的字符/块设备节点用于说明文件接口；网络设备一般通过网络协议栈和 socket 使用，不能一概画成 /dev 节点。

2. 读写协议先于代码

这个示例的用户接口约定如下：

操作	约定
写入	精确接受 ASCII `0`、`1`、`0\n`、`1\n`；不是本机字节序的 `int` 或 `size_t`
零长度写入	返回 0，不改变状态
非法命令	返回 `-EINVAL`；用户地址复制失败返回 `-EFAULT`
写入成功	返回实际消费的 `count`，不是 0
读取	返回 `0\n` 或 `1\n`；支持短读，读完后返回 0 表示 EOF
再次读取最新值	重新打开文件；示例禁止 seek，没有把每次读取都伪装成无穷数据流

read、write 回调返回 ssize_t。copy_to_user 和 copy_from_user 返回的是尚未复制的字节数：0 才表示完整成功；用 ret < 0 判断会漏掉正常的复制错误。不能忽略用户传入的 count，也不能在部分复制后继续使用未初始化的数据。

simple_read_from_buffer 负责本例的读取长度、位置推进与 EOF。用户缓冲区出现错误时也可能短读；调用端始终按返回的字节数处理。二进制 ABI 若确有必要，应另行定义固定宽度、字节序和布局，避免 32 位用户程序与 64 位内核对 size_t 的理解不同。

3. 完整软件字符设备

保存为 vlog_char.c。所有共享状态在公开入口前初始化；最后一步才调用 cdev_add。由于设备模型先建立，初始化期间极早打开节点可能失败，调用者不能把这个瞬间当成硬件永久损坏。

// SPDX-License-Identifier: GPL-2.0-only
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/fs.h>
#include <linux/module.h>
#include <linux/mutex.h>
#include <linux/uaccess.h>

struct vlog_state {
    struct mutex lock;
    bool enabled;
};

static struct vlog_state state;
static struct cdev *vlog_cdev;
static dev_t number;
static struct class *vlog_class;

/* Exact byte protocol: "0", "1", "0\n" or "1\n". */
static int parse_switch(const char *text, size_t count, bool *value)
{
    if (count != 1 && count != 2)
        return -EINVAL;
    if (count == 2 && text[1] != '\n')
        return -EINVAL;
    if (text[0] != '0' && text[0] != '1')
        return -EINVAL;
    *value = text[0] == '1';
    return 0;
}

static int vlog_open(struct inode *inode, struct file *file)
{
    file->private_data = &state; /* This module owns one software instance. */
    return nonseekable_open(inode, file);
}

static ssize_t vlog_read(struct file *file, char __user *buf,
                         size_t count, loff_t *pos)
{
    struct vlog_state *s = file->private_data;
    char text[2];

    mutex_lock(&s->lock);
    text[0] = s->enabled ? '1' : '0';
    mutex_unlock(&s->lock);
    text[1] = '\n';
    return simple_read_from_buffer(buf, count, pos, text, sizeof(text));
}

static ssize_t vlog_write(struct file *file, const char __user *buf,
                          size_t count, loff_t *pos)
{
    struct vlog_state *s = file->private_data;
    char text[2];
    bool value;
    int ret;

    if (!count)
        return 0;
    if (count > sizeof(text))
        return -EINVAL;
    if (copy_from_user(text, buf, count))
        return -EFAULT;
    ret = parse_switch(text, count, &value);
    if (ret)
        return ret;
    mutex_lock(&s->lock);
    s->enabled = value;
    mutex_unlock(&s->lock);
    return count;
}

static const struct file_operations vlog_fops = {
    .owner = THIS_MODULE,
    .open = vlog_open,
    .read = vlog_read,
    .write = vlog_write,
    .llseek = no_llseek,
};

static int __init vlog_init(void)
{
    struct device *dev;
    int ret;

    mutex_init(&state.lock);
    ret = alloc_chrdev_region(&number, 0, 1, "vlog_char");
    if (ret)
        return ret;
    vlog_class = class_create("vlog_char"); /* Linux 6.8: one argument. */
    if (IS_ERR(vlog_class)) {
        ret = PTR_ERR(vlog_class);
        goto release_number;
    }
    dev = device_create(vlog_class, NULL, number, NULL, "vlog_char");
    if (IS_ERR(dev)) {
        ret = PTR_ERR(dev);
        goto release_class;
    }
    vlog_cdev = cdev_alloc();
    if (!vlog_cdev) {
        ret = -ENOMEM;
        goto release_device;
    }
    vlog_cdev->ops = &vlog_fops;
    vlog_cdev->owner = THIS_MODULE;
    /* Publish callbacks last; an earlier open of the node can fail. */
    ret = cdev_add(vlog_cdev, number, 1);
    if (!ret)
        return 0;
    kobject_put(&vlog_cdev->kobj);
release_device:
    device_destroy(vlog_class, number);
release_class:
    class_destroy(vlog_class);
release_number:
    unregister_chrdev_region(number, 1);
    return ret;
}

static void __exit vlog_exit(void)
{
    cdev_del(vlog_cdev);
    device_destroy(vlog_class, number);
    class_destroy(vlog_class);
    unregister_chrdev_region(number, 1);
}

module_init(vlog_init);
module_exit(vlog_exit);
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("Software-only character device with a one-bit text ABI");

软件状态 state 与模块一起存在，.open 直接绑定这个单实例；本例没有 platform 热解绑路径。cdev 则由 cdev_alloc 独立分配，最终清理和释放由内核负责，即使 CONFIG_DEBUG_KOBJECT_RELEASE 延迟清理，也不依赖已卸载模块的静态存储。不能把它改回模块静态对象内嵌的 cdev，再假定 cdev_del 返回就已完成清理。正常打开文件的模块引用另外保护读写回调与 state，不要使用强制卸载绕过这一条件。

cdev_del 只阻止后续通过该注册入口打开；已经打开的文件仍可能调用原来的回调。若把示例改成可拔除设备，必须在每次操作中检查离线状态，并用适当引用保留每个打开文件所需的对象；devm_kzalloc 的释放时点是设备解绑，不是最后一个文件关闭。cdev_del 的生命周期说明

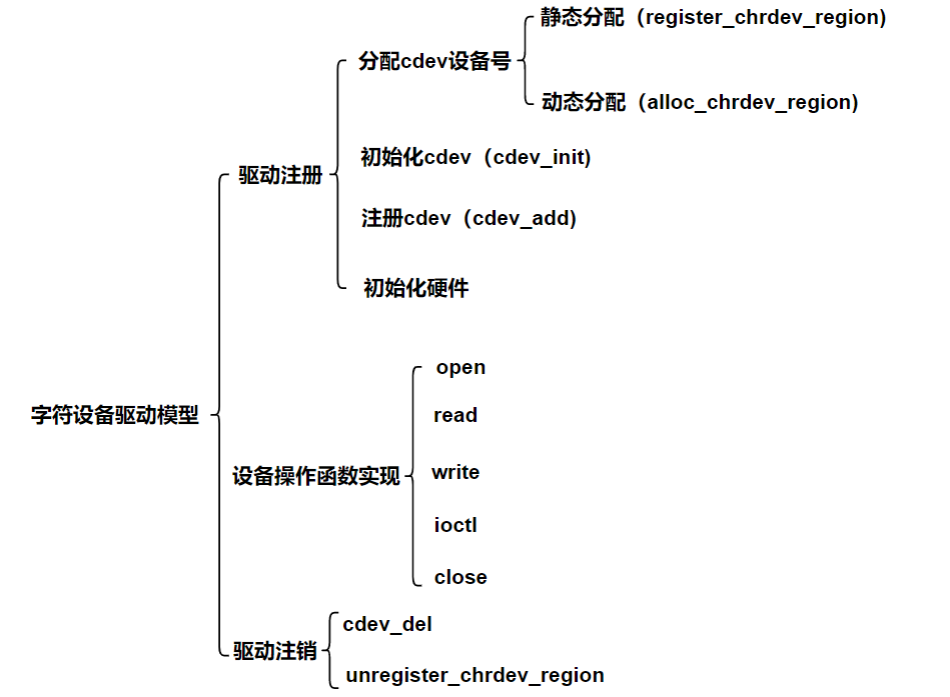

原笔记的设备注册和注销步骤

原图把部分硬件初始化排在 cdev_add 之后，应改为“先准备资源和锁，再公开回调”。文件关闭回调名是 .release，不是 .close；并非每个驱动都必须自定义它。

动态 cdev 的所有权

cdev_alloc() 会分配对象并初始化用于动态释放的 kobject。采用这条路径时，直接设置 ops、owner 后添加，不要再调用 cdev_init 把它重新初始化。分配失败先撤销已创建的节点；添加失败时通过 kobject_put(&cdev->kobj) 放弃引用；成功添加后通过 cdev_del 撤销注册。不要再裸 kfree 已交给引用计数管理的 cdev。

若 cdev 嵌入另一个动态对象，必须同时设计外层对象与打开文件的生命周期。cdev_device_add 可协助组合 cdev 与 device，但并不代替驱动对业务状态和硬件离线的管理。

4. 构建与用户程序

只编译本例时，同目录 Makefile 可写为：

obj-m += vlog_char.o

使用目标内核已配置、已生成必要头文件与符号版本的构建目录：

make -C "$KDIR" M="$PWD" modules

本机内核常以 /lib/modules/$(uname -r)/build 为构建目录；交叉编译时应显式设置目标内核目录、ARCH 与相应工具链，不能把主机头文件编出的模块装到另一块板上。开启符号版本时还需要与目标匹配的 Module.symvers；仅执行 modules_prepare 不会补齐一次完整内核构建的全部产物。外部模块构建文档

class_create 在 Linux 6.4 起改为单参数；旧代码常见的 class_create(THIS_MODULE, "name") 不能直接用于本例所选的 6.8 头文件。内核配置 CONFIG_LEDS_CLASS 服务于 LED 子系统，它不是所有 sysfs 或字符设备代码的通用开关。

下面的用户程序同时接受 on/off 和 1/0，转换为本例固定的一个 ASCII 字节。保存为 vlog_set.c，用目标用户空间对应的编译器构建；文件名带不带 .exe 不能决定它适用于哪个系统。

#define _POSIX_C_SOURCE 200809L
#include <errno.h>
#include <fcntl.h>
#include <stdio.h>
#include <string.h>
#include <unistd.h>

int main(int argc, char **argv)
{
    char value;
    ssize_t written;
    int fd;

    if (argc != 3) {
        fprintf(stderr, "Usage: %s DEVICE 0|1|off|on\n", argv[0]);
        return 2;
    }
    if (!strcmp(argv[2], "1") || !strcmp(argv[2], "on"))
        value = '1';
    else if (!strcmp(argv[2], "0") || !strcmp(argv[2], "off"))
        value = '0';
    else {
        fprintf(stderr, "Invalid state\n");
        return 2;
    }
    fd = open(argv[1], O_WRONLY | O_CLOEXEC);
    if (fd < 0) {
        perror("open");
        return 1;
    }
    do {
        written = write(fd, &value, 1);
    } while (written < 0 && errno == EINTR);
    if (written != 1) {
        if (written >= 0)
            errno = EIO;
        perror("write");
        (void)close(fd);
        return 1;
    }
    if (close(fd) < 0) {
        perror("close");
        return 1;
    }
    return 0;
}

在已安装此模块的实验系统上，典型使用形式为 ./vlog_set /dev/vlog_char on 和 cat /dev/vlog_char。节点权限由系统设备管理规则决定；需要手工 mknod 时，先读取这次实际分配的主、次设备号，不能照抄某个保留主设备号。

接入内核源码树的 Kconfig 与 Makefile

驱动既可内建，也可构建为模块。若把同一个 vlog_char.c 放入内核源码树中已纳入构建的目录，可在该目录的 Kconfig 添加：

config VLOG_CHAR
  tristate "VitaLogos software character device"
  help
    Build a software-only character device with a one-bit text ABI.

并在该目录的 Makefile 添加：

obj-$(CONFIG_VLOG_CHAR) += vlog_char.o

config 后写符号 VLOG_CHAR；生成的配置和 Makefile 引用才带 CONFIG_ 前缀。tristate 允许 y/m/n：y 编入内核，m 构建模块，n 不构建；选择 m 还要求内核支持模块。若新建目录，父级 Kconfig 还须通过 source 纳入它，父级 Makefile 也须进入该目录。仅复制两个片段不会自动完成这些接入工作。Kconfig 语法；Kbuild 对象选择

对象 vlog_char.o 对应实际文件 vlog_char.c；不能混用 myled.c 与不存在的 leds-myled.o。模块也并不意味着只能手工 insmod，正确的模块别名、依赖索引和设备事件可支持自动加载。本例不是 LED class 驱动，不应为它无条件添加 depends on LEDS_CLASS。

5. 原 GPIOE 实例需要补齐的硬件条件

原笔记使用 0x01c20800 作为 PIO 基址。作为寄存器布局核对资料，Allwinner F1C200s User Manual Rev.1.2 第 3.7 节给出以下 Port E 偏移；它不是本页软件模块的 MMIO 清单，实际 F1C100S 板还需对应芯片资料和 BSP 核实。

寄存器	相对 PIO 偏移	历史示例绝对地址	与 PE3 / PE12 的关系
`PE_CFG0`	`0x90`	`0x01c20890`	PE3 功能位为 `[14:12]`
`PE_CFG1`	`0x94`	`0x01c20894`	PE12 功能位为 `[18:16]`
`PE_DAT`	`0xa0`	`0x01c208a0`	数据位分别为 3、12
`PE_PULL0`	`0xac`	`0x01c208ac`	每脚 2 位，PE3 为 `[7:6]`，PE12 为 `[25:24]`

通用端口与外部中断的两套偏移

同一本手册第 3.7.2 节给出普通端口寄存器地址：B + n × 0x24 + offset。B 是 PIO 基址，n 按 A=0、B=1、C=2、D=3、E=4、F=5 编号；寄存器组内 CFG0/1/2/3 偏移为 0x00/0x04/0x08/0x0c，DAT 为 0x10，驱动能力为 0x14/0x18，上下拉为 0x1c/0x20。布局有槽位不代表每一引脚或每个保留字段都能使用。以虚构基址 B=0x1000、端口 D 的 n=3、offset=0x04 演算，结果是 0x1070；这不是板上地址。

外部中断寄存器另用 B + 0x200 + n × 0x20 + offset，这里的组编号是 D=0、E=1、F=2，不能继续用 A=0 的普通端口编号。CFG0/1/2/3 的组内偏移仍为 0x00/0x04/0x08/0x0c，控制、状态、去抖分别为 0x10/0x14/0x18。同样取虚构 B=0x1000，E 组 n=1 的 CFG1 位于 0x1224；真实 PIO 基址下对应 0x01c20a24。中断组的 D/E/F 对应关系可对照手册第 3.7.3.54、3.7.3.61、3.7.3.68 节，不能把公式理解为每个端口都提供中断组。

手册中功能 001 表示 GPIO 输出；上下拉编码 00 为禁用、01 为上拉、10 为下拉。原代码清除 PE3 的两位后设置位 7，得到的是 10，不能注释成上拉。PE12 的上下拉也不能沿用 PE3 的移位。原厂手册镜像

原来用 size_t * 访问 32 位寄存器，在 64 位环境可能变成错误宽度；MMIO 应通过 void __iomem * 与 readl/writel 等接口，并获取正确且独占的资源。即使改成读改写，若没有与其他使用者统一加锁，仍有竞争；整组写寄存器还可能破坏同一 bank 上其他引脚。

Linux 通常已有 pinctrl/GPIO 控制器驱动管理这些寄存器。LED 消费者应申请 GPIO 描述符或使用 gpio-leds，不另建一个重叠的裸 PIO 资源。低电平点亮是具体电路极性，应通过 GPIO_ACTIVE_LOW 表达；逻辑 1 表示“有效”，不必等同物理高电平。

6. 向事件与共享内存接口扩展

进程代表运行中的程序实例，通常拥有地址空间和文件描述符等资源；Linux 具体调度的是任务/线程，不能把“进程分配资源”与“每次调度单位”完全等同。就绪队列组织可运行任务，等待队列组织等待某个条件的任务；不同调度策略不保证所有队列都按简单 FIFO 运行。

需要阻塞读取时，先定义“有数据/设备离线”的条件，再用等待队列循环检查条件；生产者在正确同步之后唤醒等待者，并处理信号中断和 O_NONBLOCK。中断处理见 Linux 驱动中断，不要复制依赖旧板级常量的 IRQ_EINT10、IRQT_FALLING。

mmap 可以把受控的设备或共享缓冲区映射给用户空间，但它不是把任意内核指针直接交给用户；必须验证映射长度、偏移、权限、缓存属性和对象寿命。小型开关控制通常不需要这条复杂路径。

7. 验证范围

本页完整模块已使用 Ubuntu 6.8.0-146-generic 的 x86-64 内核构建资料完成编译和 MODPOST；启用 W=1 并将编译警告视为错误。验证包含正文读写函数的主机回调测试、动态 cdev 初始化失败和撤销顺序模型，以及用户程序错误路径；这些测试使用明确的内核 API 模型，不等同于加载模块后的内核运行测试。没有在当前主机加载模块，也没有声称 F1C100S 板上 GPIO 已验证。
