cubemx中的配置参数解释

GPIO

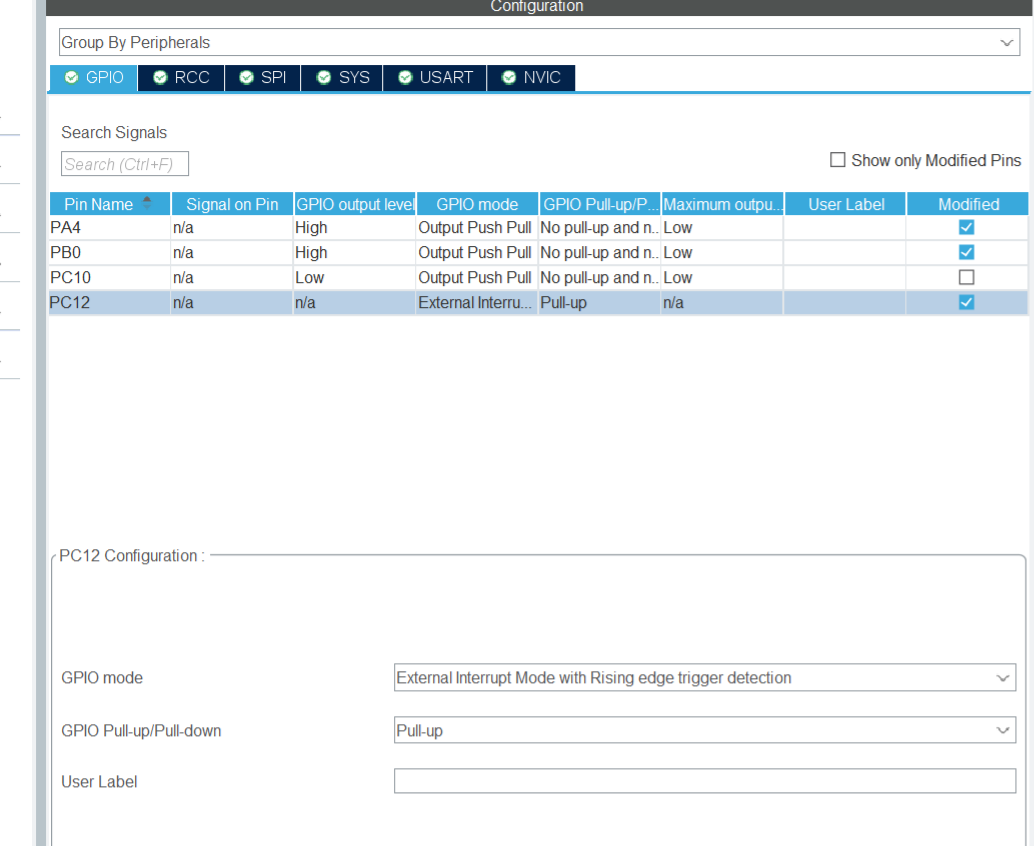

GPIO_EXTI

中段输入配置，关于GPIO Pull-up/Pull-down 解释如下：

1. Pull-up (上拉)

• 内部连接一个电阻到 VCC (3.3V)
• 当引脚悬空（没有外部信号）时，默认为高电平 (1)
• 适用场景：按键通常接地，按下时引脚变低电平

2. Pull-down (下拉)

• 内部连接一个电阻到 GND (0V)
• 当引脚悬空时，默认为低电平 (0)
• 适用场景：信号源输出高电平有效

3. No Pull-up and no Pull-down (浮空)

• 不接任何电阻
• 引脚悬空时电平不确定，容易受干扰
• 需要外部电路提供明确的高/低电平

在外部中断中的作用 对于你的配置（上升沿触发的外部中断），Pull-up 设置很重要：

使用 Pull-up 的典型电路：
          3.3V
           |
         [内部上拉电阻]
           |
    PC12 --|---- 按键 ---- GND
           |
          STM32

工作原理：

• 平时：引脚被上拉到高电平 (1)
• 按键按下：引脚接地变为低电平 (0)
• 按键松开：引脚从低→高，触发上升沿中断

为什么需要上拉/下拉？

如果不设置上拉/下拉：

• 引脚悬空时电平不稳定
• 环境干扰可能导致误触发中断
• 信号边缘不清晰

---

定时器

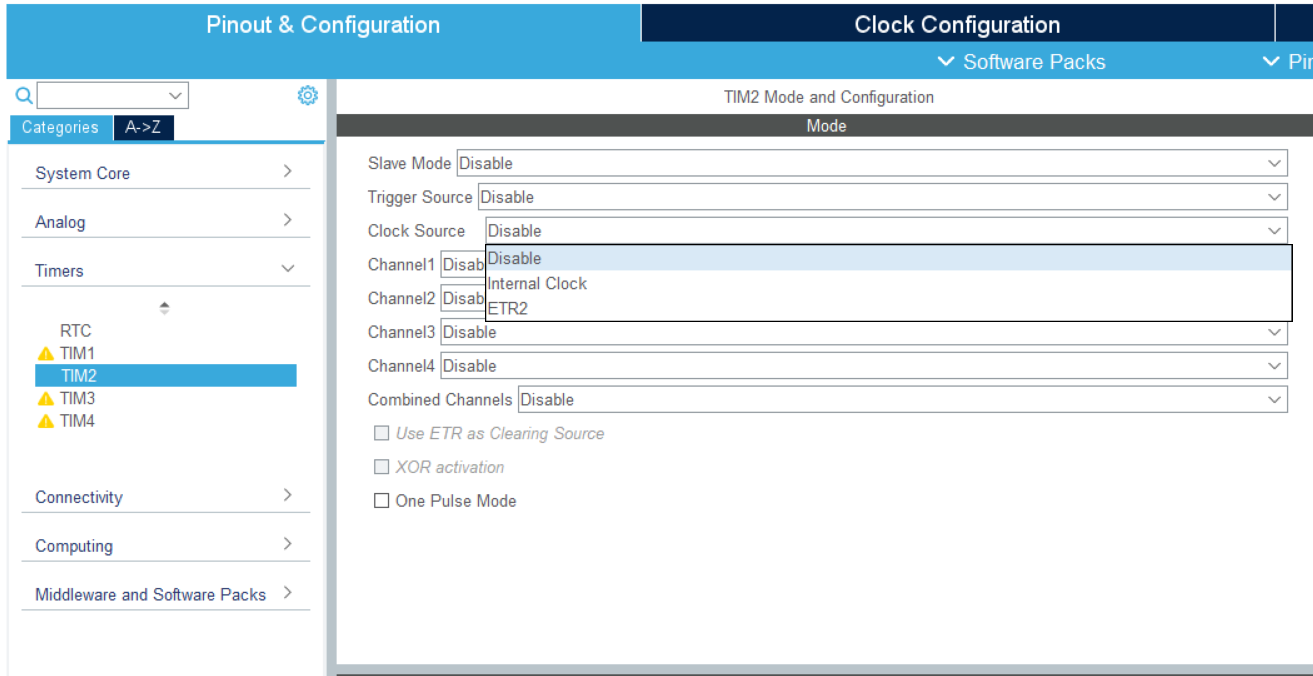

ETR2

名称	含义	来源
ETR2	定时器外部时钟输入引脚，用于 外部时钟模式2	来自芯片外部引脚（如 TIM2_ETR → PA15）

作用： 作为定时器的时钟源，替代内部时钟（APB1/APB2）。 外部信号每来一个上升沿（或下降沿），定时器计数一次。 常用于> 外部脉冲计数、频率测量、同步外部设备 等场

---
