旋转机械阶次跟踪：测量链与参数选择

学习教程更新于 2026-10-03编辑本文

阶次跟踪用于区分“随转速一起变化的振动分量”和“固定频率附近的响应”。这篇笔记侧重测量链、分辨率和工程设置；基础波形、FFT 幅值约定与扫频推导见阶次、频率与赫兹。

1. 先选参考轴，再定义阶次

记参考轴转速为 $R(t)$ ，单位 rpm；转频为 $r(t)=R(t)/60$ ，单位转/秒。某振动分量的瞬时频率为 $f(t)$ ，它相对于该轴的阶次为

O(t)=\frac{f(t)}{r(t)}=\frac{60f(t)}{R(t)}.

一阶表示每转振动一次，二阶表示每转振动两次。阶次可以是整数、分数或其他实数；非同步成分的阶次还可能随转速变化。同一信号相对于不同轴会有不同阶次，所以报告必须注明参考轴和传动比。

结果	横轴	回答的问题
频谱	频率 Hz	某段数据在哪些频率有能量？
阶次谱	阶次	每转重复多少次的成分比较强？
阶次跟踪曲线	转速或时间	选定阶次的幅值、相位如何随工况变化？
阶次瀑布图/色谱	阶次与转速	升降速过程中，哪些成分与转动同步？

一阶峰值本身不能直接证明不平衡；安装偏心、结构响应以及其他激励也可能贡献一阶成分。诊断还需要方向、相位、工况和趋势证据。

2. 从固定时间采样到等角度采样

累计转数定义为

q(t)=q(t_0)+\int_{t_0}^{t}r(\tau)\,d\tau, \qquad \theta(t)=2\pi q(t).

若选定区间内 $q(t)$ 单调，就能求出目标转角对应的时间 $t(q)$ ，再构造角域信号 $x_q(q)=x(t(q))$ 。设每转重采样 $M$ 点：

q_j=q_0+\frac{j}{M},\qquad t_j=t(q_j),\qquad x_q[j]=\widehat{x}(t_j).

其中 $\widehat{x}$ 表示由原始采样数据重建/插值得到的信号。在升速时，相邻 $t_j$ 越来越近；在降速时越来越远。物理 ADC 可以保持固定采样率，变化的是数字重采样的输出时刻。

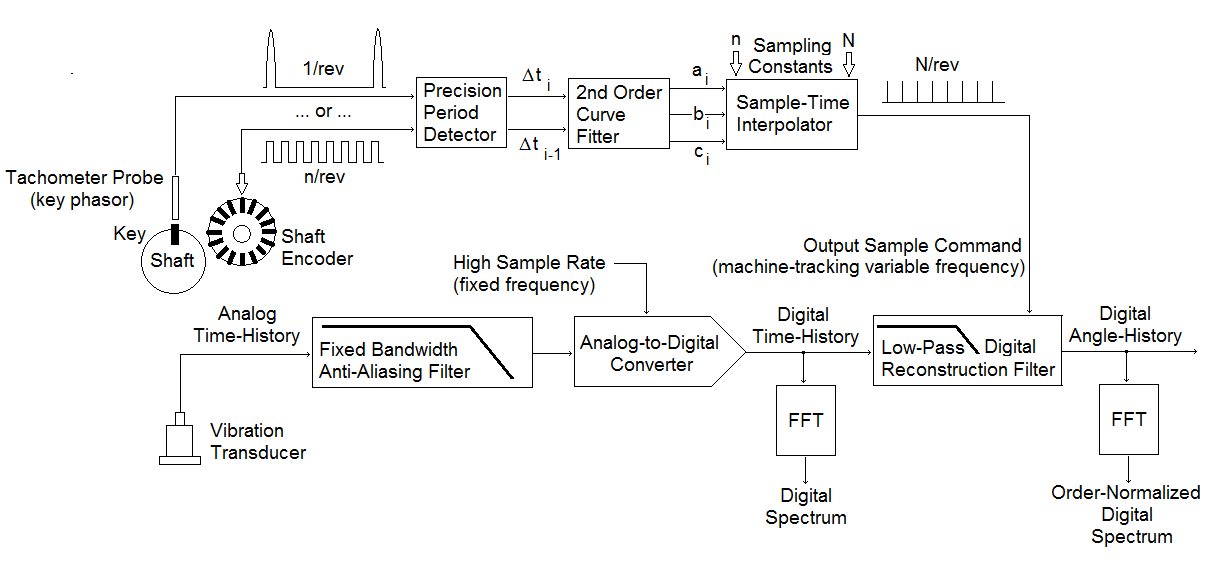

转速脉冲确定等转角输出时刻，固定采样ADC数据经数字重采样生成角域信号

Crystal Instruments 原图：下方是振动采集链，上方是转速脉冲、周期估计和等角度采样时刻计算。图中的固定采样率 ADC 与变频输出采样命令属于两个不同环节。图片版权归 Crystal Instruments。

图中以二阶曲线拟合估计脉冲间角度，这是特定实现方法，不是所有阶次算法的共同要求。仅有一次/转脉冲时，脉冲之间的转速变化必须靠模型估计；快速扭振和转速突变可能需要更密集的角度测量。

3. 时间分辨率与阶次分辨率分别计算

等时间间隔的数据块

固定采样率为 $f_s$ ，采集 $N$ 点时，DFT 的观察时长与频率栅格间隔为

\Delta t=\frac{1}{f_s},\qquad T=\frac{N}{f_s},\qquad \Delta f=\frac{f_s}{N}=\frac{1}{T}.

这里的 $T$ 是 DFT 周期长度；首末样本的实际时间差是 $(N-1)/f_s$ 。频率栅格间隔也不等于分开两个相近峰所需的全部条件，窗函数主瓣宽度、信噪比和工况稳定性仍会影响可分辨程度。

等角度间隔的数据块

每转 $M$ 点，分析块仍为 $N$ 点，则

\Delta q=\frac{1}{M},\qquad Q=\frac{N}{M},\qquad \Delta O=\frac{1}{Q}=\frac{M}{N}.

$Q$ 是分析块覆盖的转数， $\Delta O$ 是阶次栅格间隔。角域奈奎斯特上限为 $M/2$ 阶；目标阶次应严格低于这个边界，并为实际抗混叠滤波器留过渡带。

例如，每转 $M=128$ 点，取 $N=4096$ 点：覆盖 32 转，阶次间隔为 $1/32=0.03125$ ，理论奈奎斯特阶次为 64。若分析到 40 阶，剩余范围可以用于滤波过渡，但是否足够仍取决于滤波器设计。

同一个 32 转分析块，在 600 rpm 稳态下持续 3.2 s，在 6000 rpm 下持续 0.32 s。因此，更长转数会改善阶次栅格分辨率，也会把更长过程平均到一起。

避免把秒和转数混用

角域间隔 $\Delta q=1/M$ 的单位是转，时间间隔 $1/f_s$ 的单位是秒，两者不能直接写成相等。局部稳态近似下，等角度输出对应的有效时间采样率为

f_{s,\mathrm{angle}}(t)=M\,r(t),\qquad \Delta t(t)\approx\frac{1}{M\,r(t)}.

原资料中“采样点/最大阶次”为 2.56～4 的数字属于分析仪设计举例。统一记为 $M=\kappa O_{\max}$ 时， $\kappa>2$ 仅说明超出理论最低采样密度，不能自动保证任何输入都无混叠。

4. 两次采样过程都要考虑混叠

固定时间采集首先需要模拟抗混叠滤波。若最高转频为 $r_{\max}$ 、关注到 $O_{\max}$ 阶，目标频带至少要覆盖 $O_{\max}r_{\max}$ ；ADC 采样率还要为模拟滤波的过渡带留余量。

随后进行角域重采样时，原始数据中高于目标角域奈奎斯特阶次的成分也必须受到抑制。原始 ADC 没有混叠，并不代表降采样后的角域数据自动没有混叠。

例如 $M=128$ 、转频 10 Hz 时，角域输出相当于局部 1280 样本/秒，640 Hz 对应 64 阶；原始采集中若存在 2 kHz 的强振动，它在该工况下是 200 阶，不能未经适当滤波就投到这个角域网格。简单线性插值只是插值方法，不等价于完整的带限重采样滤波器。

转速接近零、反转、脉冲丢失或角度不单调时，应分段处理并标注无效区间，不能直接对整段数据求逆映射。

5. 从采集到阶次曲线的设置顺序

定义测量对象。 选择参考轴、测点、方向和物理量；相位测量还要明确键相信号的边沿和机械零位。
设置固定采集。 依据最高转速、最高关注阶次和其他高频成分选择量程、频带及采样率；检查传感器/采集链是否饱和。
验证转速。 确认每转脉冲数、缺齿处理、阈值和迟滞，先查看 RPM—时间曲线有无跳变。
选择角域参数。 确定每转点数 $M$ 、分析转数 $Q$ 、窗函数和重叠率；明确幅值输出为峰值、RMS、功率还是 PSD。
计算并提取。 对角域数据做 DFT；跟踪指定阶次的幅值/相位，或按有明确归一化的阶次带积分。
回看原始信号。 阶次异常应能对应到波形、转速与工况变化；保留原始时间轴和 $t(q)$ 关系便于复核。

6. 启停机、稳态与 Bode 展示

启停机测试让转速穿过工作范围，可观察选定阶次激励与结构共振相遇时的幅值和相位变化。运行很慢的升速与快速扫速不能简单使用相同块长度；块内转速变化也会影响固定频谱的展宽。

稳态测量常用于趋势、相位比较和动平衡。相位比较须保持通道时序、参考脉冲定义和传感器方向一致。

旋转机械领域常把“选定阶次幅值及相位随转速变化”的成对曲线称为 Bode 图。它与控制理论的频率响应图形式相似，但若没有输入/输出比值和对应假设，不能仅凭这个图名把测得的振动幅值当成传递函数。

7. 原资料的设备能力与使用边界

Crystal Instruments 原文描述 Spider/CI Order Tracking 的一种系统配置：可测最多两路转速脉冲、单模块 1～8 路动态输入，并通过多模块扩展到最多 128 路频谱或阶次分析；可记录多阶次、分数阶次、相位及固定频带随转速的变化。原理示例中的 ADC 采样率为 102.4 kHz。

这些是该来源中的产品示例，受硬件模块、软件许可和版本影响，不是阶次分析的通用要求，也不证明当前任意设备具有同样能力。

来源与修订说明

本文由既有 Crystal Instruments 中文整理稿重新组织。保留其测量链原图和设备示例，补足单位、采样域、参考轴和混叠条件，修正原稿将 $\Delta q$ 与 $1/f_s$ 直接等同的问题。原文及图片版权归 Crystal Instruments 所有。
