05. 连续赋值与组合逻辑

组合逻辑满足一个核心条件：输出只由当前输入决定，不需要记住过去。

写法一：assign 连续赋值

适合简短、直接的表达式：

module mux2_assign #(
    parameter WIDTH = 8
) (
    input  wire [WIDTH-1:0] a,
    input  wire [WIDTH-1:0] b,
    input  wire             sel,
    output wire [WIDTH-1:0] y
);

    assign y = sel ? b : a;

endmodule

只要 a/b/sel 变化，y 就重新计算。y 由连续赋值驱动，所以声明为 wire。

写法二：always @(*)

分支较多时，用过程式组合逻辑更清晰：

module alu_small (
    input  wire [7:0] a,
    input  wire [7:0] b,
    input  wire [1:0] op,
    output reg  [7:0] y
);

    always @(*) begin
        case (op)
            2'b00: y = a + b;
            2'b01: y = a - b;
            2'b10: y = a & b;
            2'b11: y = a | b;
            default: y = 8'b0;
        endcase
    end

endmodule

@(*) 让工具把块内读取的信号自动加入敏感列表。旧写法 always @(a or b or op) 容易漏信号，导致 RTL 仿真与综合硬件不一致。

组合过程使用阻塞赋值 =

always @(*) begin
    temp = a + b;
    y    = temp ^ mask;
end

第二行需要读取第一行刚算出的 temp，阻塞赋值自然表达组合计算步骤。推荐规则：

• 组合 always @(*) 使用阻塞赋值 =；
• 时钟 always @(posedge clk) 使用非阻塞赋值 <=。

规则不是语法强制，而是为了减少竞态并让意图清楚。

锁存器是怎样意外出现的

always @(*) begin
    if (enable)
        q = data;
end

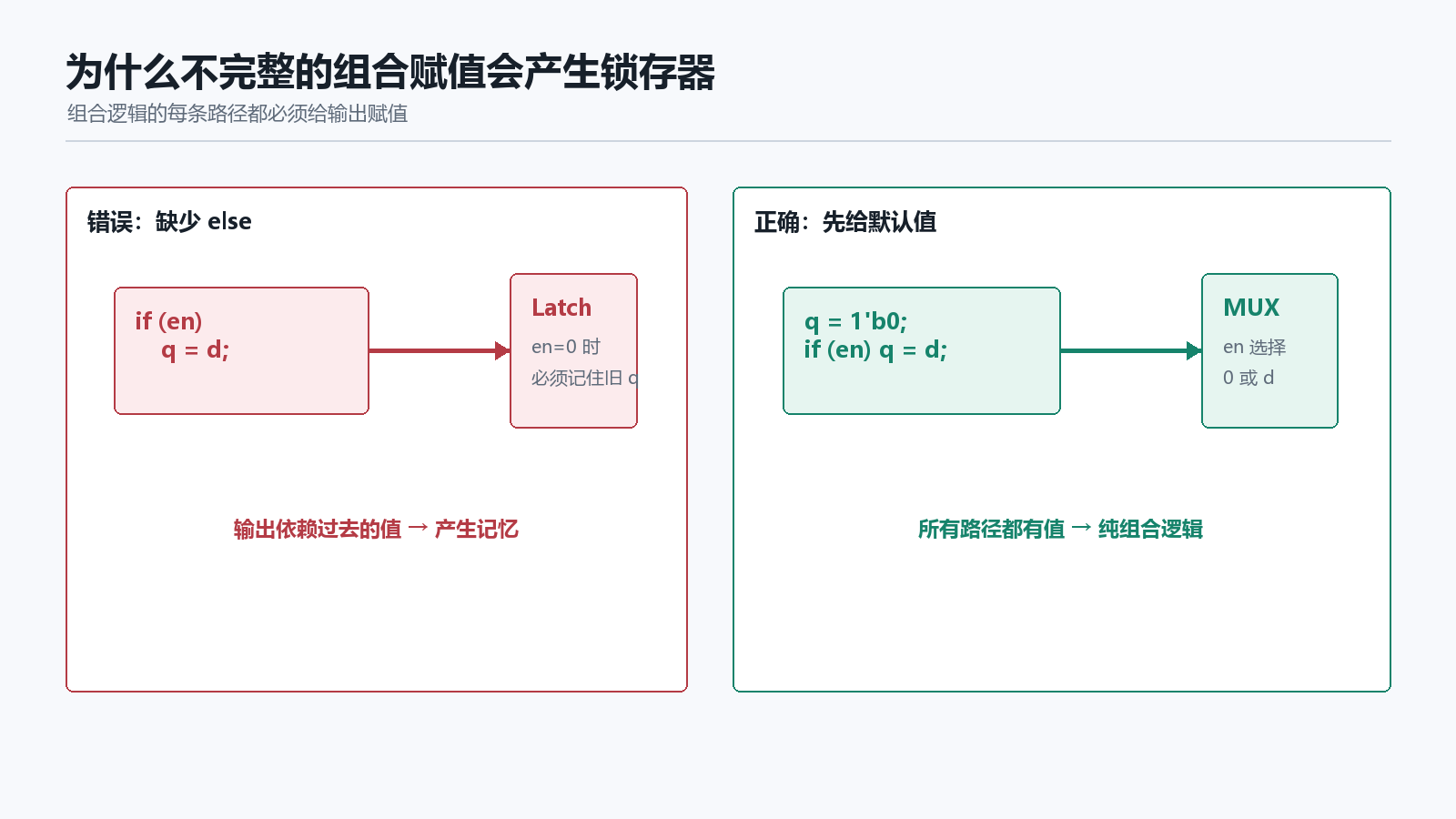

当 enable=0 时，代码没有说明 q 应是什么。为了“保持旧 q”，综合器只能加入存储元件，这就是锁存器。

修正方法一，补全分支：

always @(*) begin
    if (enable)
        q = data;
    else
        q = 1'b0;
end

修正方法二，在块开始给默认值，再覆盖特殊情况：

always @(*) begin
    q = 1'b0;
    if (enable)
        q = data;
end

默认赋值法特别适合多个输出和复杂 case。

一个完整译码器

module decoder2to4 (
    input  wire [1:0] code,
    input  wire       enable,
    output reg  [3:0] one_hot
);

    always @(*) begin
        one_hot = 4'b0000;
        if (enable) begin
            case (code)
                2'b00: one_hot = 4'b0001;
                2'b01: one_hot = 4'b0010;
                2'b10: one_hot = 4'b0100;
                2'b11: one_hot = 4'b1000;
                default: one_hot = 4'b0000;
            endcase
        end
    end

endmodule

检查所有路径：

• enable=0：保留开头默认值；
• enable=1 且 code 为正常二进制：每个分支赋值；
• 仿真出现 x/z：default 提供确定回退值。

因此不需要保存旧值，不会推导锁存器。

if 的优先级

always @(*) begin
    if (req_high)
        grant = 2'b10;
    else if (req_low)
        grant = 2'b01;
    else
        grant = 2'b00;
end

如果两个请求同时为 1，req_high 获胜。这是一条优先链，通常会综合为级联选择逻辑。若输入本应互斥，case 可能更清楚；若确实需要优先级，命名和注释应表达出来。

组合环路

assign a = ~b;
assign b = ~a;

这不是“两个变量互相算”，而是没有寄存器隔开的反馈网络。组合环路可能振荡、无法稳定或使时序分析失败。普通同步 RTL 中，反馈应经过寄存器。

仿真检查组合逻辑

对输入组合较少的模块，可以穷举：

integer i;
initial begin
    enable = 1'b0;
    code   = 2'b00;

    for (i = 0; i < 8; i = i + 1) begin
        {enable, code} = i[2:0];
        #10;
    end

    $finish;
end

在波形中重点看：输出是否有 x、每种输入是否得到期望结果、输入变化后输出是否及时变化。

组合逻辑审查清单

• 敏感列表是否用 @(*)；
• 所有输出是否在所有路径上赋值；
• 是否统一用阻塞赋值；
• 是否存在组合反馈；
• 位宽和符号是否匹配；
• 长优先链是否影响时序。

练习

编写一个 4 路 8 位多路选择器，sel 为 2 位。要求：

1. 使用 always @(*) 和 case；
2. 块开始先给 y 默认值；
3. testbench 穷举四个选择值；
4. 解释它为什么不会生成锁存器。

上一篇：运算符 · 返回目录 · 下一篇：时序逻辑
