06. 时序逻辑与阻塞/非阻塞赋值

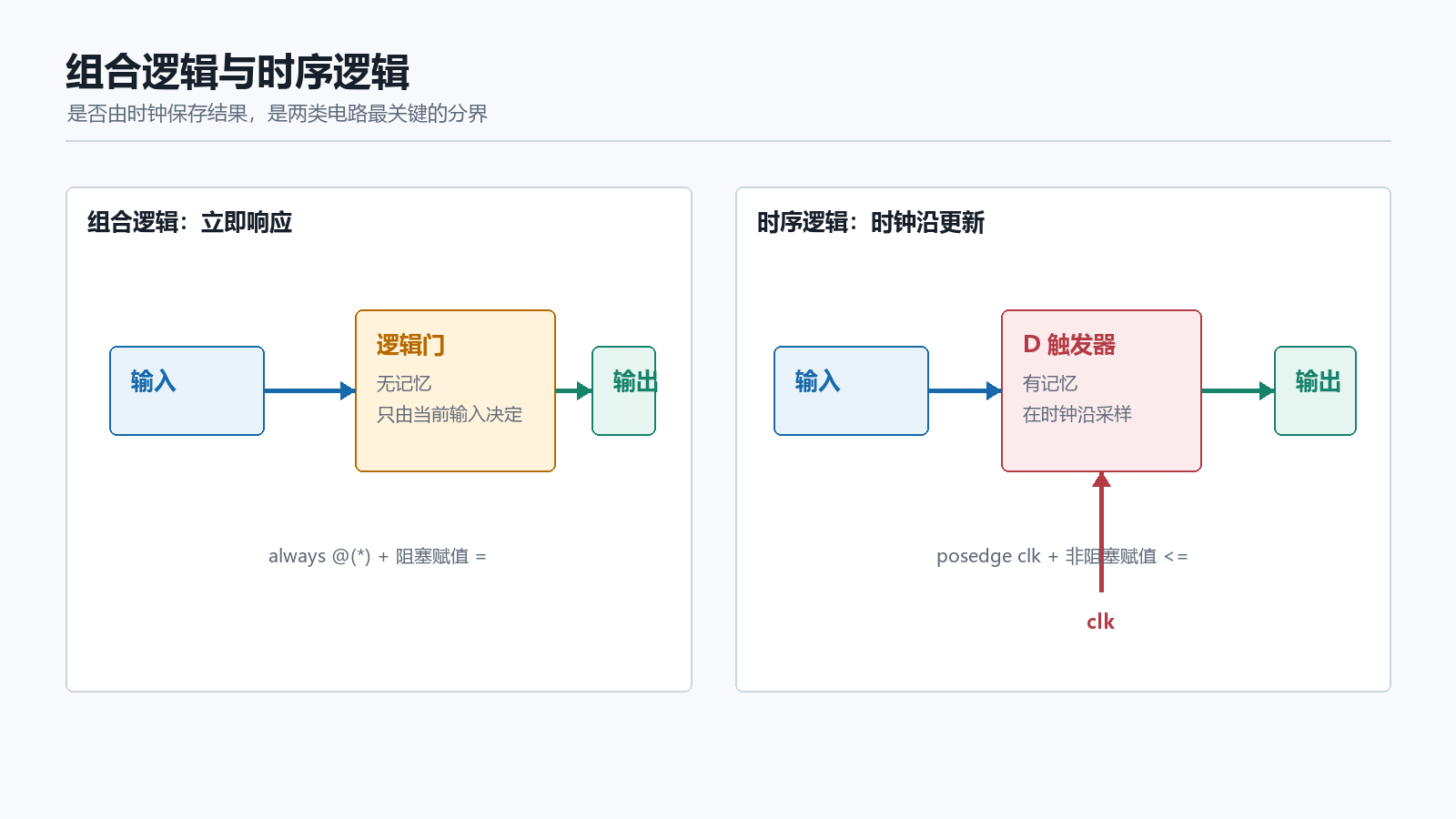

时序逻辑用寄存器保存过去的信息。同步设计中，绝大多数状态只在指定时钟沿更新。

D 触发器模板

reg q;

always @(posedge clk) begin
    q <= d;
end

posedge clk 表示上升沿触发。每个上升沿到来时，触发器采样 d；随后 q 更新并保持到下一个有效边沿。

同步复位与异步复位

同步高有效复位：

always @(posedge clk) begin
    if (rst)
        q <= 1'b0;
    else
        q <= d;
end

只有时钟上升沿才检查 rst。

异步低有效复位：

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        q <= 1'b0;
    else
        q <= d;
end

rst_n 下降沿可立即让寄存器复位，不必等待时钟。解除异步复位通常需要遵守器件和工程的同步释放策略，避免恢复/撤除时间问题。不要凭个人习惯混用复位极性和风格，应遵循项目约定与目标器件建议。

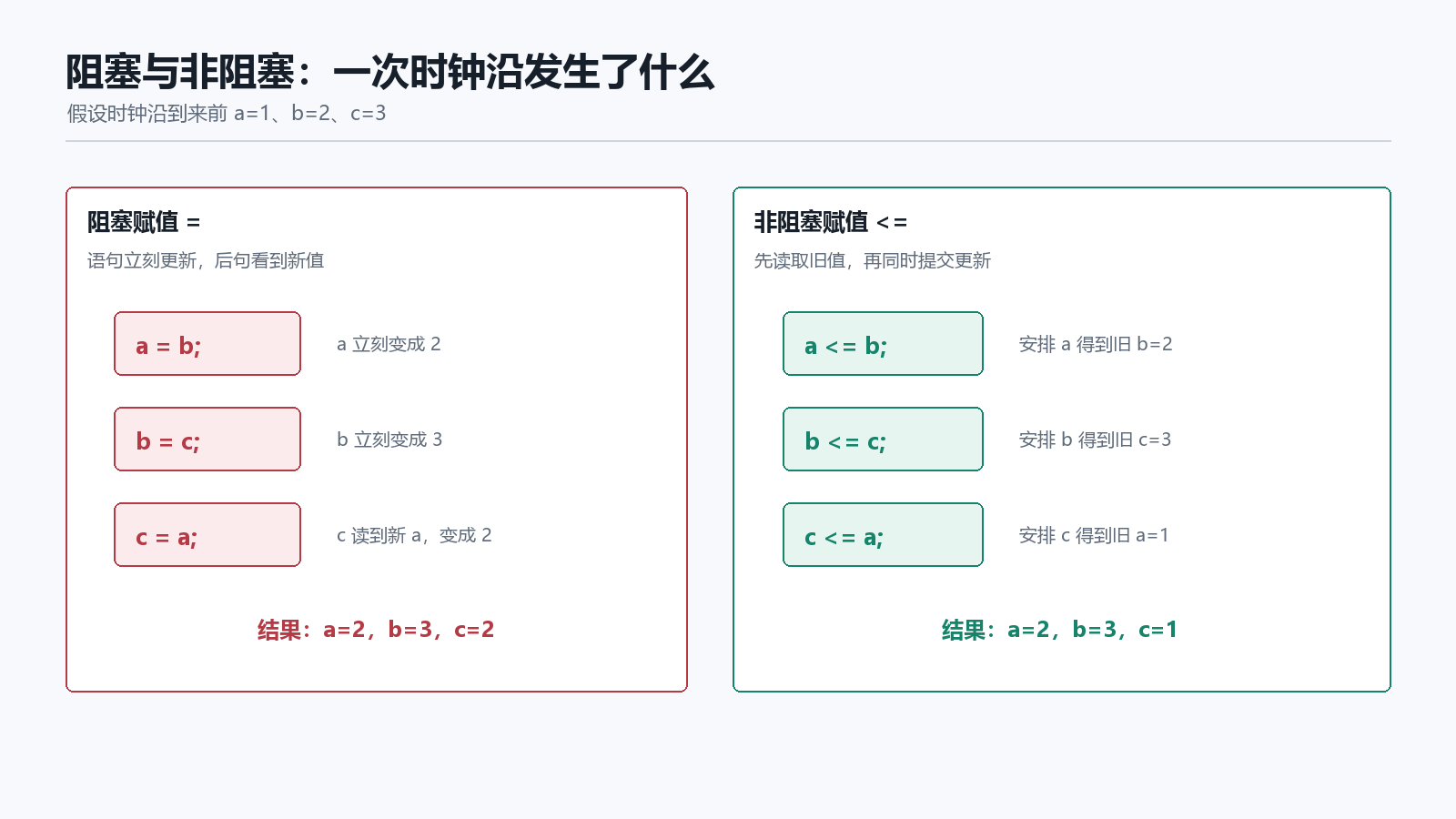

非阻塞赋值为什么适合寄存器

非阻塞赋值的直观模型：

1. 在时钟沿读取所有右值旧状态；
2. 安排左值更新；
3. 当前过程计算结束后统一提交。

always @(posedge clk) begin
    stage1 <= data_in;
    stage2 <= stage1;
    stage3 <= stage2;
end

这会生成三级流水线，每个周期数据前进一步。若错误使用阻塞赋值，仿真中同一块后句可能读到刚更新的新值，三个阶段会像被“穿透”，不再表达预期流水行为。

计数器

module counter #(
    parameter WIDTH = 8
) (
    input  wire             clk,
    input  wire             rst_n,
    input  wire             enable,
    output reg  [WIDTH-1:0] count
);

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n)
            count <= {WIDTH{1'b0}};
        else if (enable)
            count <= count + 1'b1;
    end

endmodule

enable=0 时没有 else 是否会产生锁存器？不会。这个块是带时钟的时序过程，未赋值明确表示触发器保持当前状态，正是需要的行为。

带终值脉冲的计数器

module pulse_counter #(
    parameter WIDTH = 8,
    parameter [WIDTH-1:0] LIMIT = 8'd99
) (
    input  wire             clk,
    input  wire             rst_n,
    output reg  [WIDTH-1:0] count,
    output reg              tick
);

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            count <= {WIDTH{1'b0}};
            tick  <= 1'b0;
        end else begin
            tick <= 1'b0;
            if (count == LIMIT) begin
                count <= {WIDTH{1'b0}};
                tick  <= 1'b1;
            end else begin
                count <= count + 1'b1;
            end
        end
    end

endmodule

每个正常周期先安排 tick <= 0，到终值时再安排 tick <= 1。同一过程块中，同一寄存器最后执行的非阻塞赋值获胜，因此 tick 只保持一个周期。

一个寄存器只由一个时序过程驱动

不要这样写：

always @(posedge clk)
    if (set) flag <= 1'b1;

always @(posedge clk)
    if (clear) flag <= 1'b0;

flag 有两个过程驱动，优先级不明确，也通常无法综合为普通单个触发器。合并到同一块并明确优先级：

always @(posedge clk) begin
    if (clear)
        flag <= 1'b0;
    else if (set)
        flag <= 1'b1;
end

时钟不是普通数据

避免用普通逻辑随意生成门控时钟：

assign gated_clk = clk & enable; // 可能产生毛刺和时钟偏斜

优先使用时钟使能：

always @(posedge clk) begin
    if (enable)
        q <= d;
end

需要真正门控时钟时，应使用目标器件的专用时钟资源和规范流程。

时序并不只看功能

综合后的寄存器之间存在组合路径：

源寄存器 Q → 组合逻辑 → 目标寄存器 D

时钟周期必须容纳时钟到 Q 延迟、组合逻辑延迟、布线延迟和建立时间。代码功能正确但组合路径太长，仍可能无法在目标频率运行。优化方法包括减少逻辑级数、增加流水级、使用专用资源和正确约束时钟。

时序逻辑审查清单

• 是否只在一个时钟边沿更新；
• 是否统一使用非阻塞赋值；
• 复位极性、同步/异步语义是否一致；
• 复位是否给所有必要状态确定值；
• 一个寄存器是否只有一个过程驱动；
• 位宽是否足够，终值是否可达；
• 跨时钟域信号是否经过专门同步设计。

练习

1. 写一个带同步高有效复位和使能的 8 位寄存器。
2. 写一个 4 位循环计数器，从 0 数到 9 后回到 0。
3. 用三个寄存器实现三级延迟，预测输入脉冲经过几个时钟到达输出。
4. 解释为什么时钟过程缺少 else 是保持寄存器，而组合过程缺少 else 会推导锁存器。
