i.MX8MP PWM3：时钟、周期、FIFO 与启动

i.MX8MP 的 PWM 使用 16 位向上计数器、12 位预分频器和 4×16 位采样 FIFO。计算波形时，需要先确定当前实例的真实时钟路径，再把一个周期的计数长度换算成 PERIOD；这两步分别出错，都会导致“寄存器写进去了，但频率不对”。

本文以 PWM3、NXP RM Rev.3 与 MCUXpresso SDK MCUX_2.16.000 的 drivers/ipwm 驱动为依据。保留原笔记的全部 21 幅图，图中较早的解释与精确值在相邻文字中修正。GPT 的 32 位计数器、STM32 的 PWM 定时器和其他 NXP PWM IP，不应直接套用这里的寄存器公式。

原笔记开头列出的 32 位计数器、两路输入捕获、三路输出比较属于 GPT。GPT 支持 restart 和 free-run：前者仅由比较通道 1 的匹配重新开始计数，后者在比较事件后继续计数直至回绕；输入捕获可选择触发边沿，输出比较可选择输出动作。捕获、比较和 rollover 可以产生相应中断，低功耗或调试状态下是否继续运行也有独立控制。这些功能应查 GPT 章节；本文后面的 16 位周期、采样 FIFO 和占空比公式属于独立的 PWM 模块。

1. 从时钟源追到 PWM3

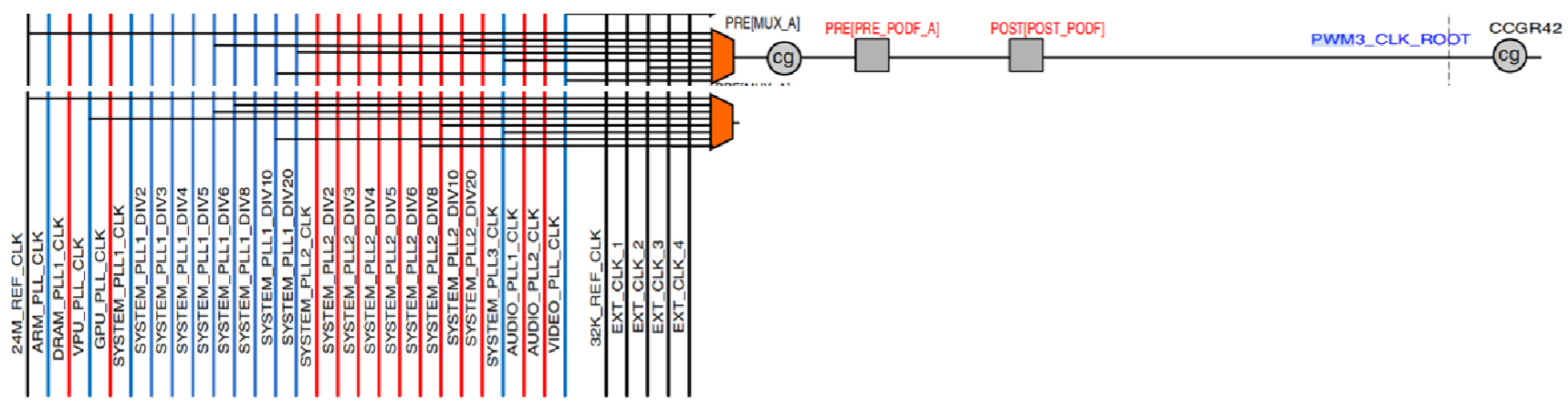

时钟路径可概括为：源时钟及固定分频 → root MUX → root PRE/POST 分频 → CCGR 门控 → PWM 内部 CLKSRC → 内部预分频 → 计数器。

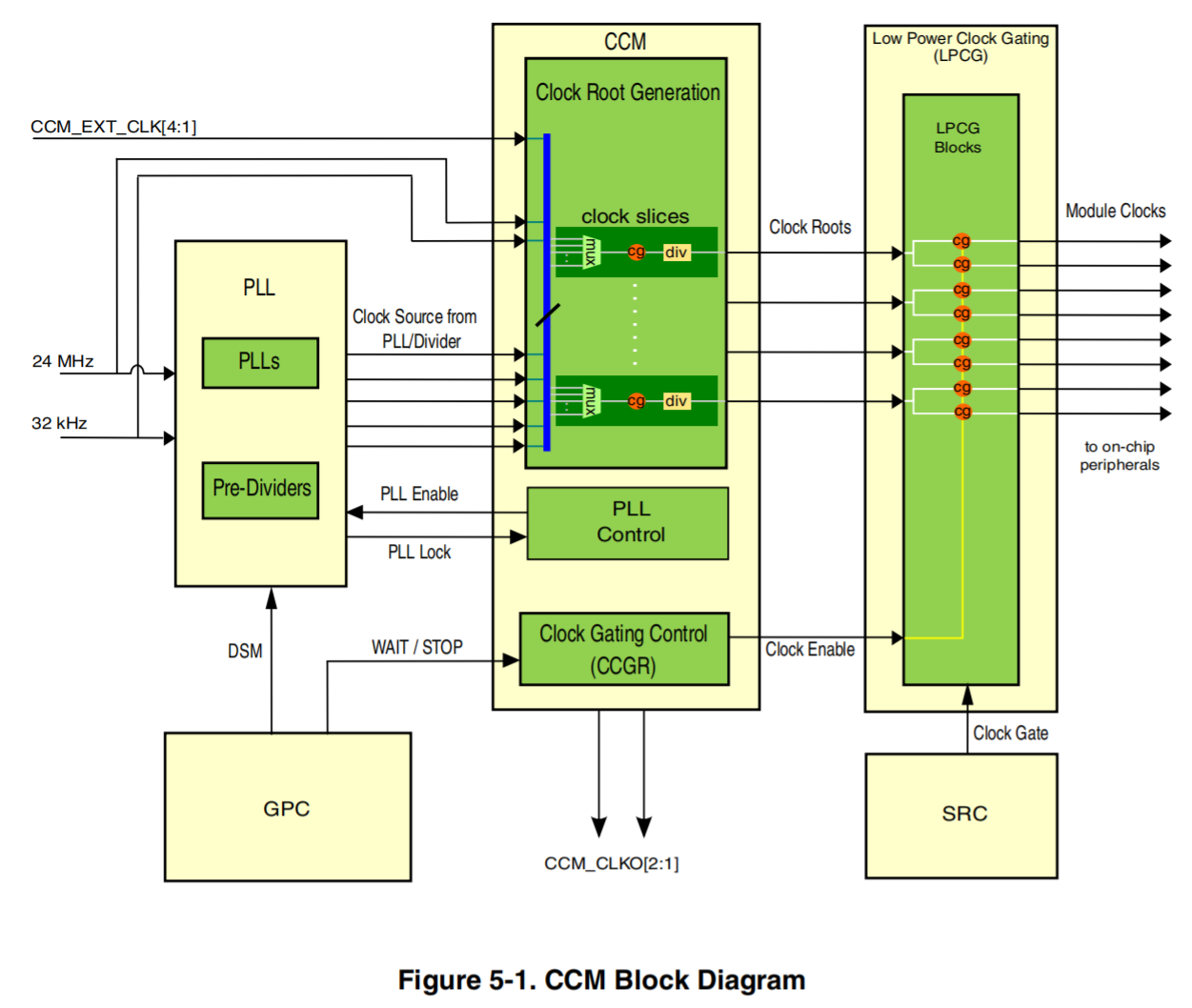

图中体现了 CCM、PLL、门控、GPC 与复位模块的关系。配置某个时钟门不等于已经配置 PLL、解除外设复位或取得跨核资源权限。

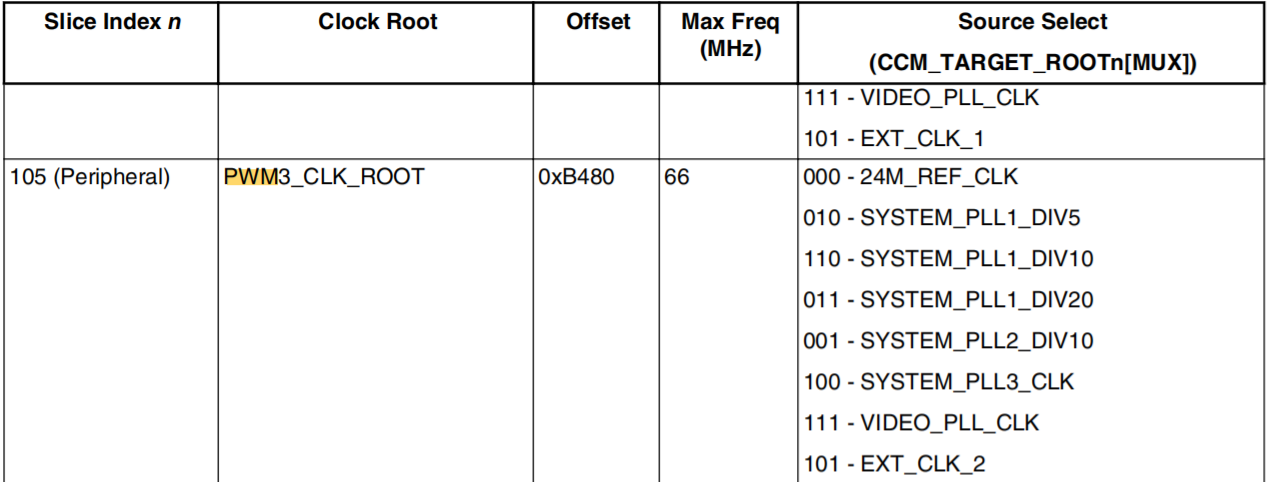

PWM3 root 的索引为 105，相对 CCM 的目标寄存器偏移为 0xb480；RM Table 5-1 列出的该 root 最大频率为 66 MHz。这个上限不是上电后的默认值。

PWM3 root MUX	输入
0	24 MHz 参考时钟
1	SYSTEM PLL2 / 10
2	SYSTEM PLL1 / 5
3	SYSTEM PLL1 / 20
4	SYSTEM PLL3
5	EXT_CLK2，需知道板上实际输入频率
6	SYSTEM PLL1 / 10
7	VIDEO PLL

若当前选择 SYSTEM PLL1/5，则模块 root 频率是：

$$f_{root}=\frac{f_{PLL1}}{5\,d_{pre}\,d_{post}}$$

但 MUX 不是 2 时不能使用这个式子。SDK 的 CLOCK_GetRootPreDivider()、CLOCK_GetRootPostDivider() 已经把寄存器编码加 1，分别返回实际的 1～8、1～64 分频数；不应再次加 1，也不应把异常的 0 静默改成 1。

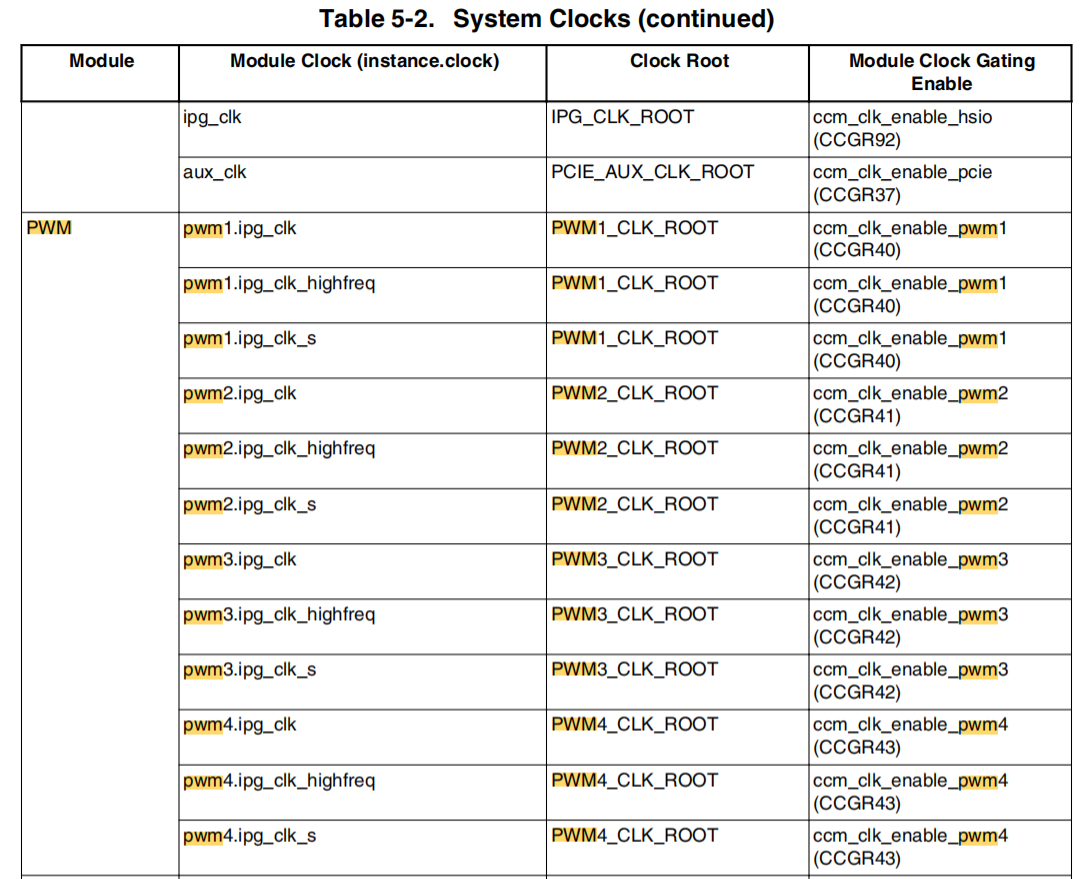

RM Table 5-2 把 PWM3 的 ipg_clk、ipg_clk_highfreq 和 ipg_clk_s 都接到 PWM3_CLK_ROOT，门控都是 CCGR42。通用 PWM IP 中 CLKSRC=3 的“32 kHz”名称，在这个 SoC 集成上不代表另一根独立的 32 kHz 输入。SDK 枚举注释沿用了通用名称，应以 SoC 时钟连接为准。

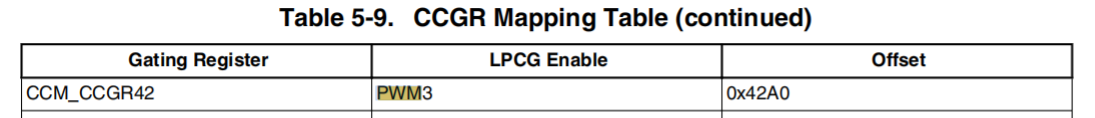

CCGR42 的偏移为 0x42a0。每个域的门控设置占一个两位字段，域依赖、PLL/root、权限与低功耗状态共同决定时钟是否可用。

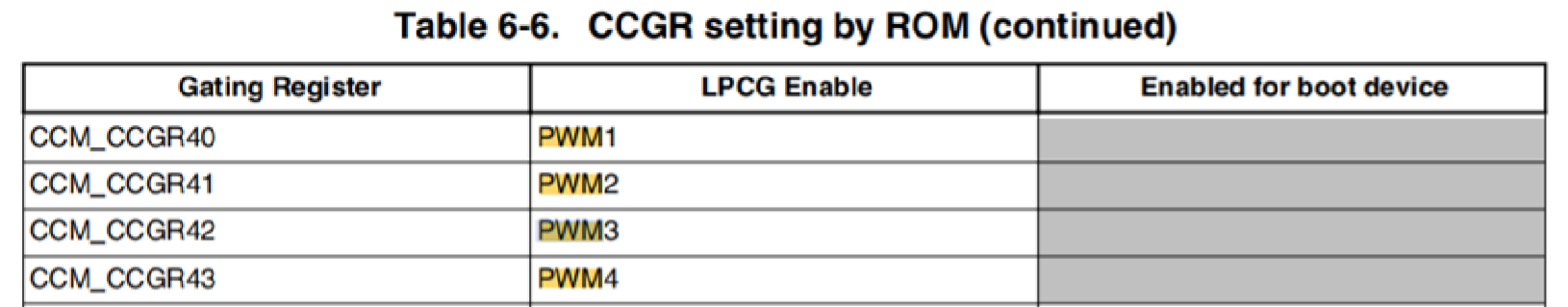

原图中的 ROM 门控表不能用来假设启动后 PWM3 一定处于可用状态。Linux、U-Boot 或 M7 启动代码都可能改变相关配置，应确认当前所有者。

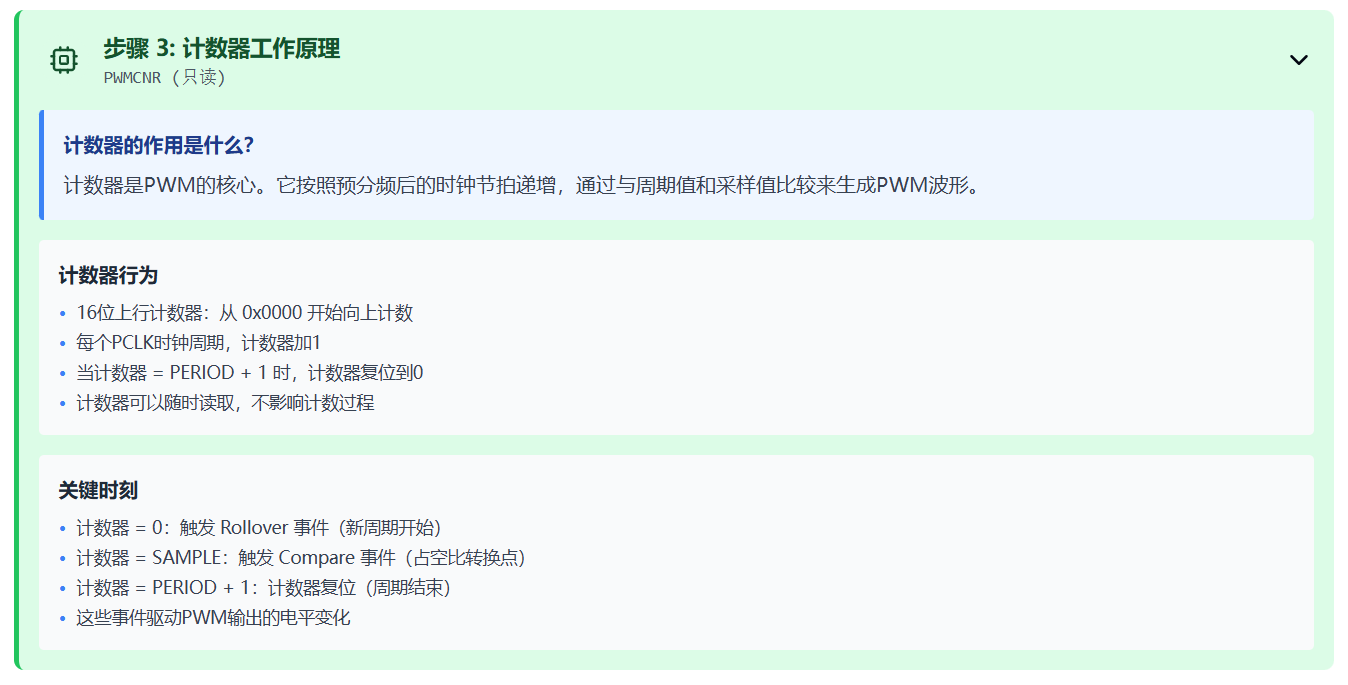

2. 计数器与精确周期

设 root 频率为 $f_{root}$，PWM 内部 PRESCALER 字段为 $p$，实际内部除数为 $p+1$，范围 1～4096。对于 PERIOD=0…0xfffe：

$$N=PERIOD+2,\qquad f_{PWM}=\frac{f_{root}}{(p+1)N}$$

计数从 0 开始，到 PERIOD+1 后回到 0；一个周期有 $N$ 个计数时钟。写 PERIOD=0 得到两个计数时钟；写 0xffff 与 0xfffe 的周期效果相同，而且 RM 禁止在非零 REPEAT 下使用 PERIOD=0xffff。使用规范值 0xfffe 表达最长的 65536 个计数时钟更清楚。

在默认极性 POUTC=00 下，输出在周期开始置高、比较匹配时清低。对 $0<SAMPLE<N$：

$$D_{high}=\frac{SAMPLE}{N},\qquad t_{high}=\frac{SAMPLE}{f_{root}/(p+1)}$$

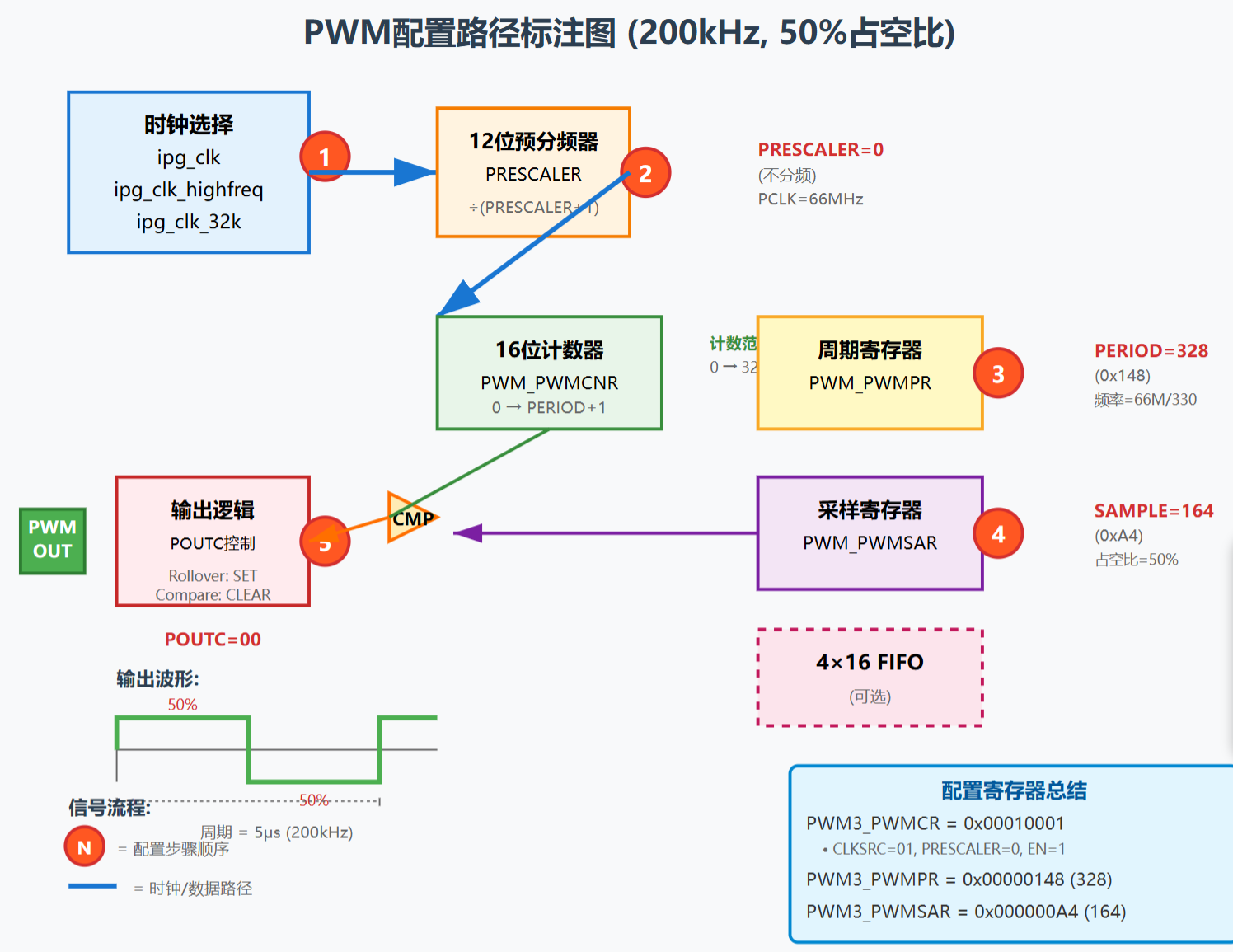

例如在已确认的 66 MHz root、内部不分频条件下产生 200 kHz：$N=330$，因此 PERIOD=328。精确 50% 应设置 SAMPLE=165；SAMPLE=164 是约 49.697%，高电平约 2.485 μs。

这张原图的周期值 328 正确，但 164 不能标为精确 50%。如果实际 root 为 24 MHz，同样 200 kHz、50% 则需要 PERIOD=118、SAMPLE=60。

对照原来的逐步图

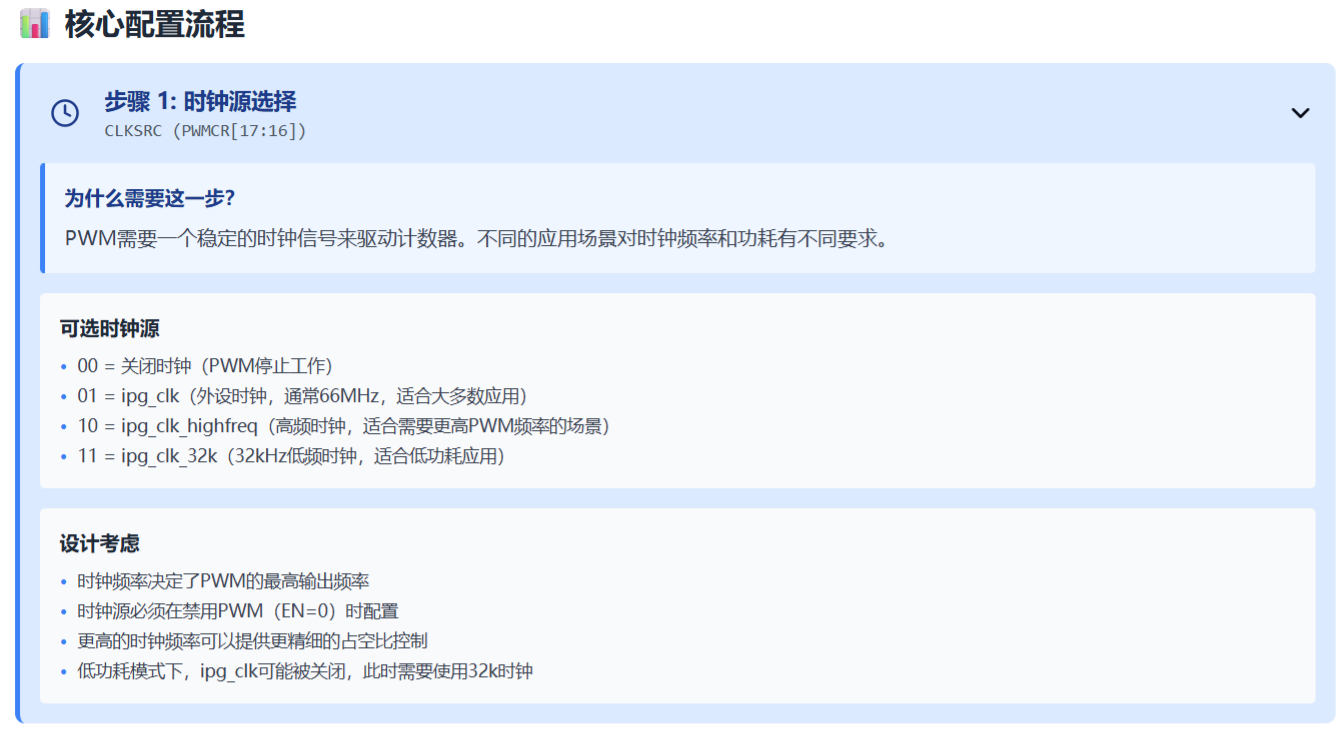

此图介绍 CLKSRC 的通用名称；在 i.MX8MP 上仍要采用上一节的实际 root 连接，不能从“低频时钟”字样直接代入 32768 Hz。

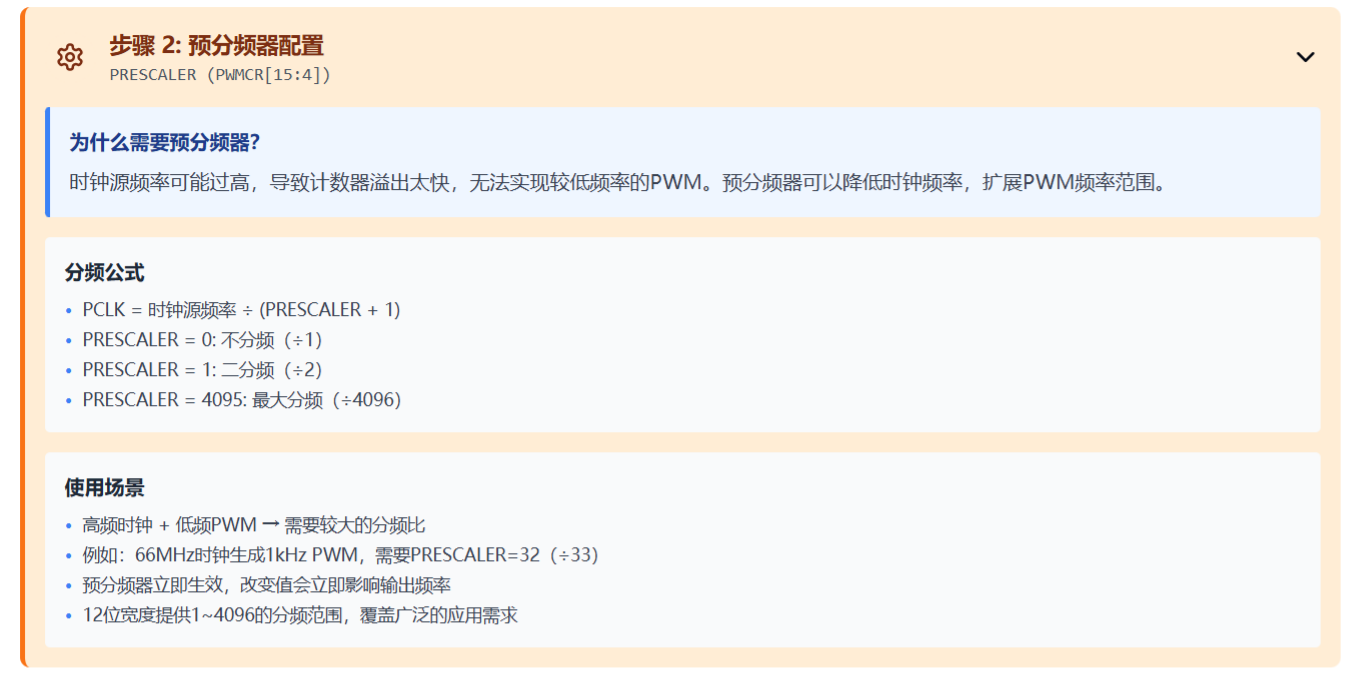

此图中的预分频范围 1～4096 正确。66 MHz 除以 33 只得到 2 MHz 计数时钟；若要 1 kHz 输出，还需 $N=2000$，即 PERIOD=1998。

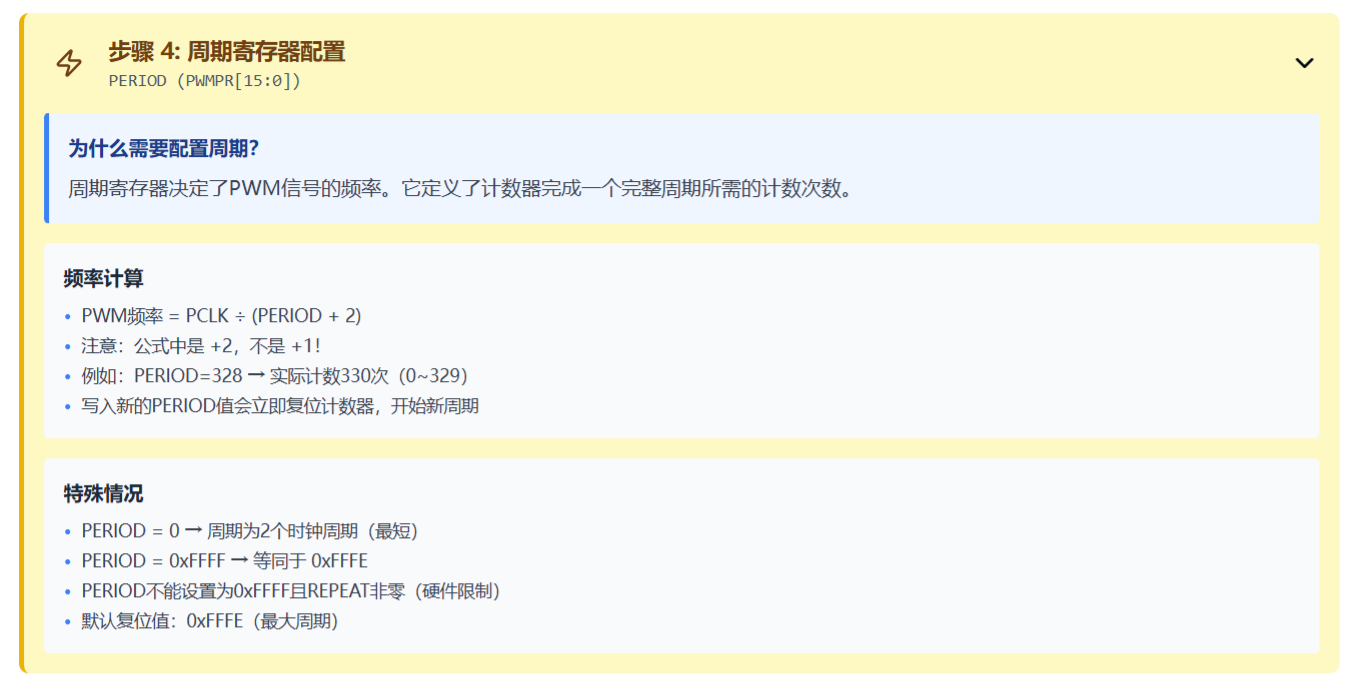

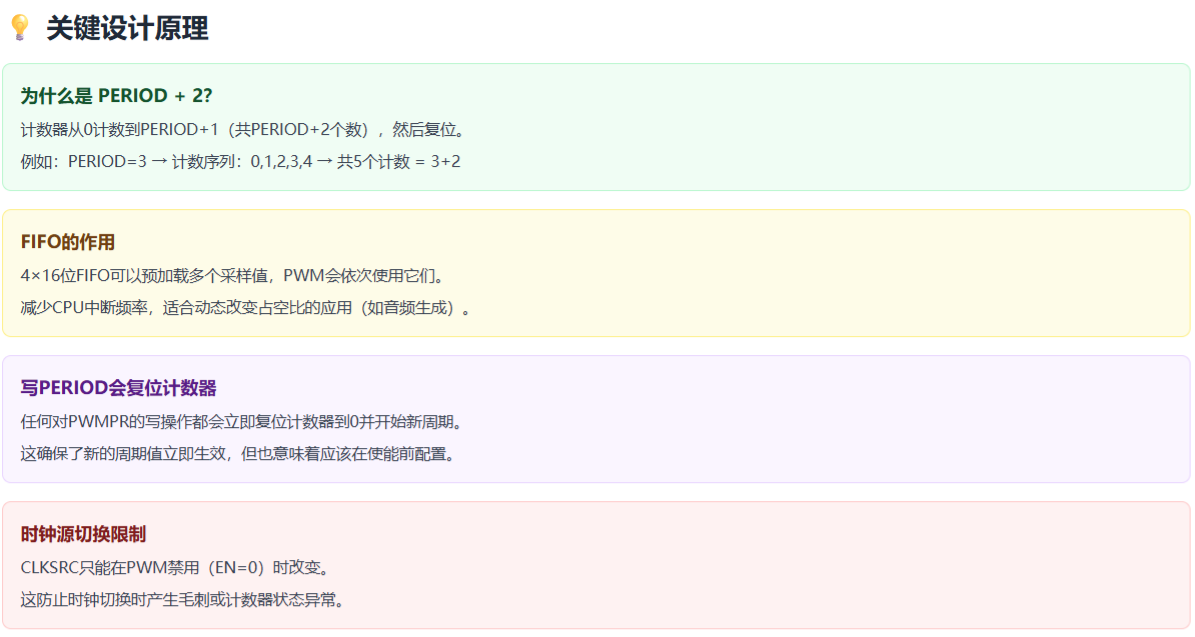

这两图应结合 PERIOD+2 和 0xffff 特例阅读。写 PWMPR 会将计数器清零并开始新周期，不是保证无毛刺的影子更新；在线改周期会改变当前波形相位。

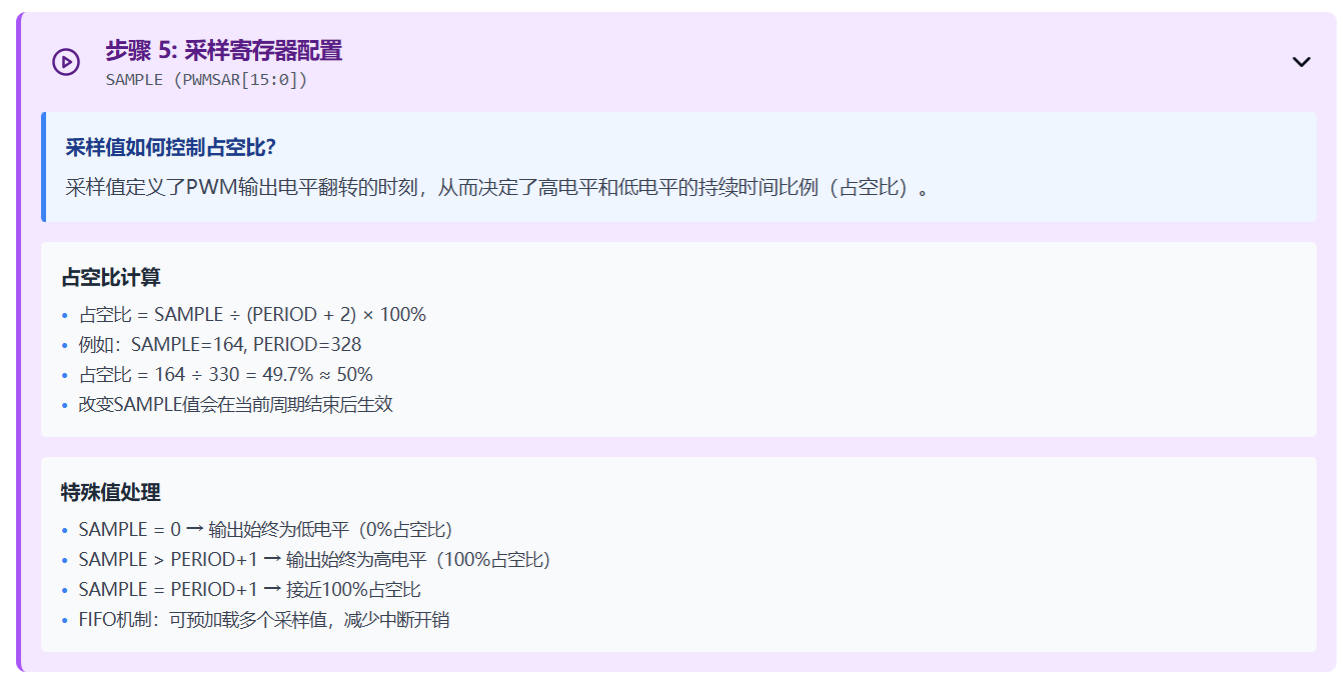

该图已经把 164/330 写为约 49.7%；近似描述可以保留，精确 50% 时使用 165。

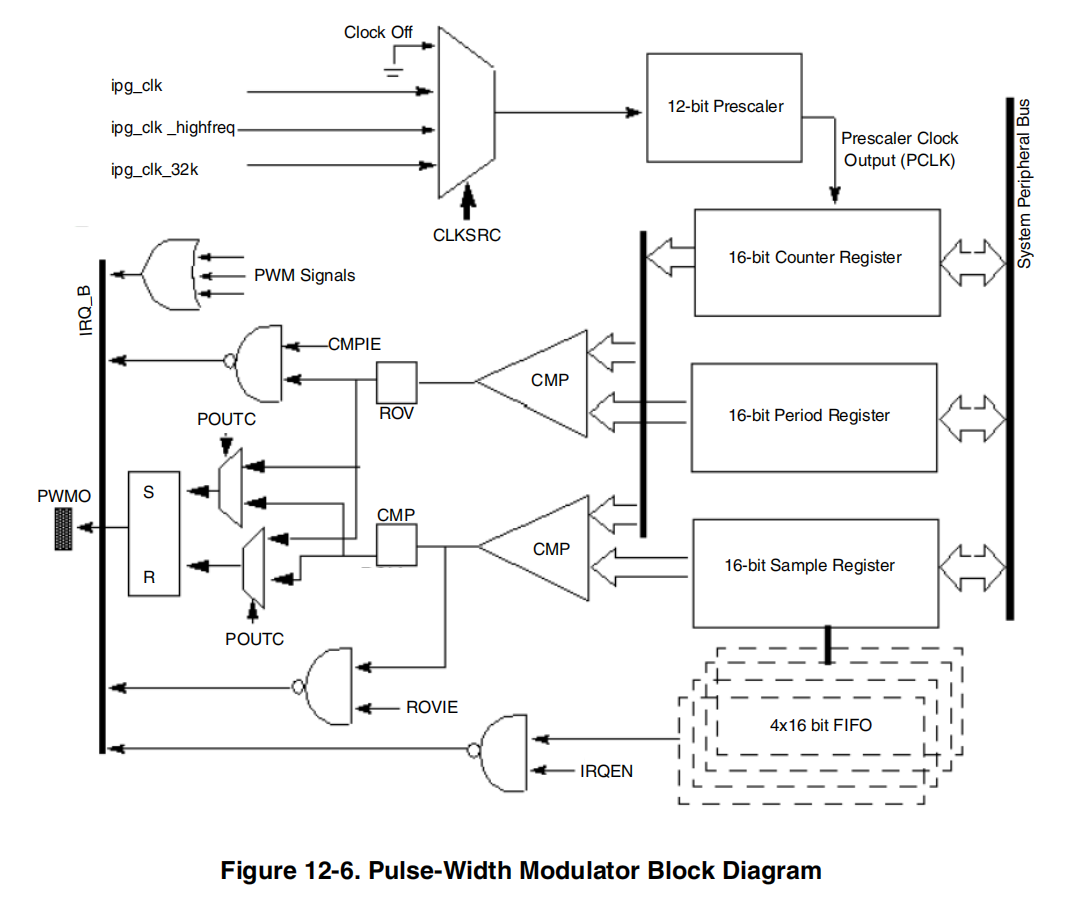

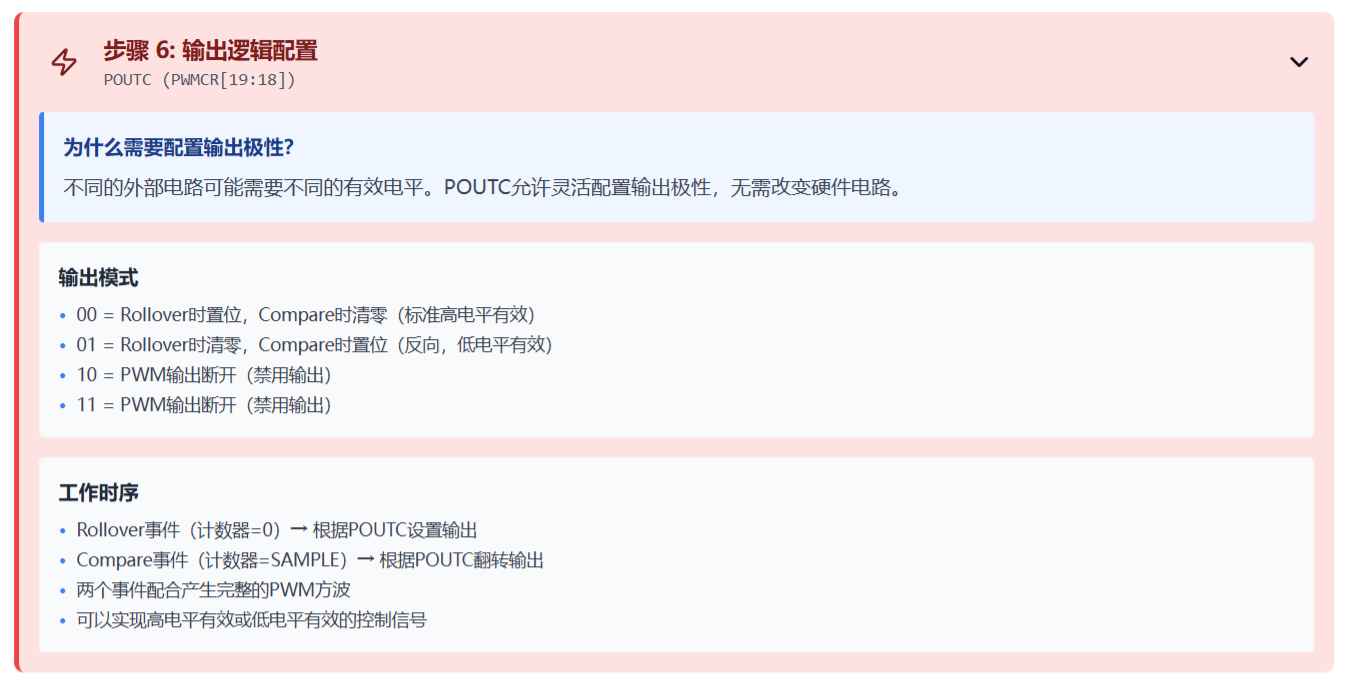

3. 极性、FIFO 和重复采样

字段或值	行为
POUTC=00	rollover 置高、compare 清低；SAMPLE 表示高电平计数长度
POUTC=01	rollover 清低、compare 置高；SAMPLE 对应低电平计数长度
POUTC=10/11	PWM 输出断开；不能由这个描述推断板外引脚必为低、高阻或安全状态
SAMPLE=0	POUTC=00 时恒低，POUTC=01 时恒高
SAMPLE>PERIOD+1	不发生有效比较翻转；可表达恒定输出，但受 16 位采样值范围限制
REPEAT=0/1/2/3	每个 FIFO 采样值使用 1/2/4/8 个周期，改变采样消耗速度，不改变基础 PWM 周期

FIFO 有四个 16 位位置。写 PWMSAR 是入队，读取则得到当前使用或将使用的值，不保证立即读回刚写的值。FIFO 耗尽后 PWM 继续使用最后的占空比，直到新数据到达或关闭 PWM。新的采样值在周期边界使用，前面仍有排队值或 REPEAT 时，会推迟到它轮到被消费。

FIFOAV[2:0] 是当前已有数据的数量，0～4；名字中的 available 不能理解为剩余空位。FWM=0/1/2/3 分别在至少有 1/2/3/4 个空位时满足 FIFO empty 条件，FE 并不总等于 FIFO 数量为 0。

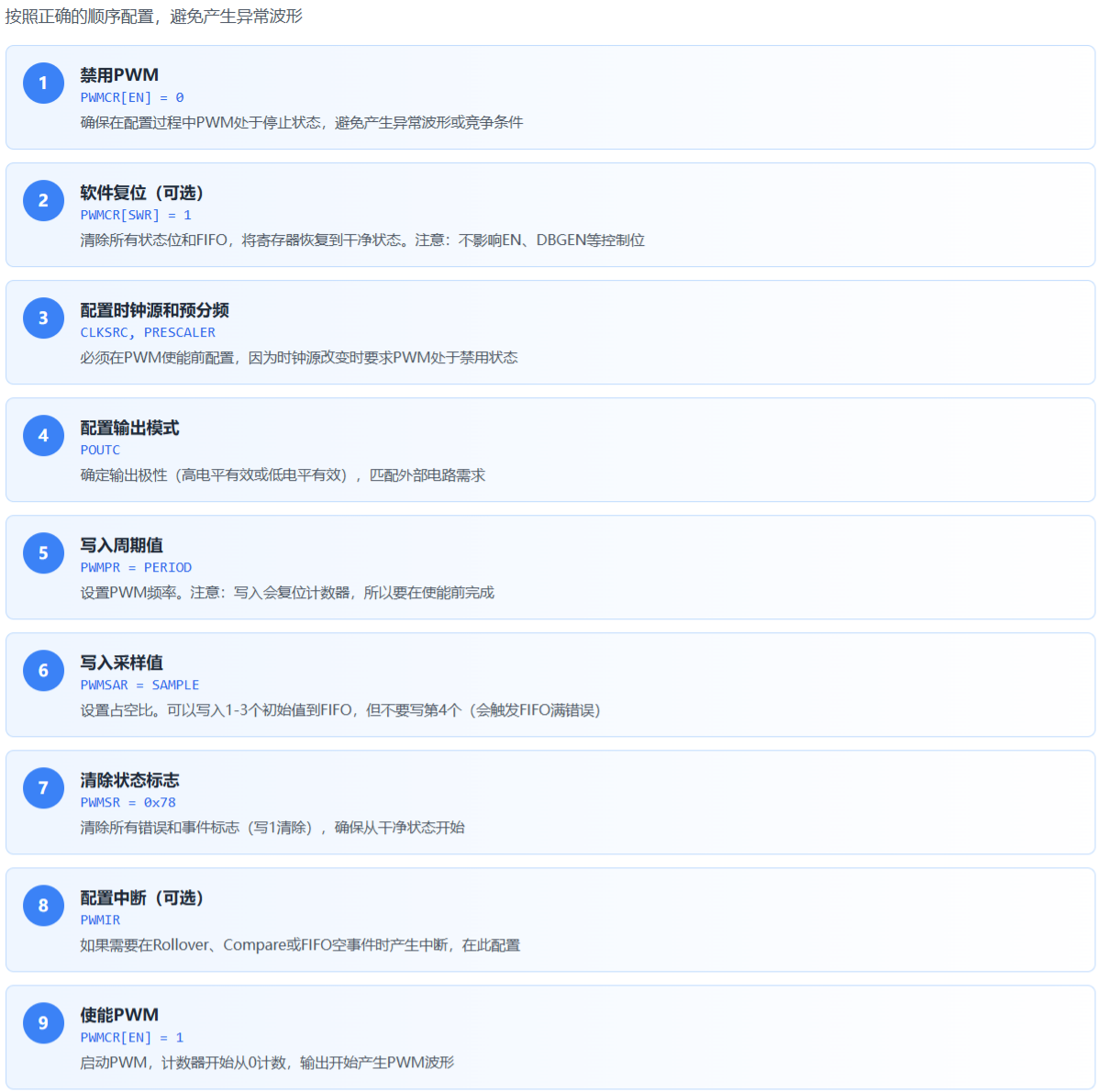

RM 的功能描述称“FIFO 满时继续写入产生 FWE”；但同一 Rev.3 的 12.2.4 启动序列明确要求预装 1～3 个值，不写第四个，并警告启动受 FWE 影响。原图和原文的“第四次/第五次写出错”差异有这个手册背景。启动示例遵循更具体的序列，只预装一个有效采样值；不使用四次预写来赌边界行为。

4. 六个寄存器及启动顺序

PWM1～4 的基址分别为 0x30660000、0x30670000、0x30680000、0x30690000，寄存器偏移相同：

寄存器	偏移	访问	关键内容
PWMCR	0x00	R/W	EN、SWR、REPEAT、PRESCALER、CLKSRC、POUTC、BCTR/HCTR、低功耗/调试位、FWM
PWMSR	0x04	部分 W1C、部分只读	FWE[6]、CMP[5]、ROV[4]、FE[3]；FIFOAV[2:0] 只读
PWMIR	0x08	R/W	CIE[2]、RIE[1]、FIE[0]，分别允许比较、回绕、FIFO empty 中断
PWMSAR	0x0c	R/W	低 16 位 SAMPLE；写入 FIFO
PWMPR	0x10	R/W	低 16 位 PERIOD；复位值 0xfffe
PWMCNR	0x14	只读	低 16 位当前计数值，读取不改变计数

BCTR 控制采样字节交换；HCTR 控制总线写入数据的半字交换。普通 16 位数值写入不需要打开这些交换功能。

启动时先保证实例已停、时钟可访问、当前核有权限。需要清空旧 FIFO 时执行 SWR 并等待其自清除；SWR 保留 STOPEN/DOZEN/WAITEN/DBGEN，其他相关寄存器复位。随后在 EN=0 时设置计数时钟、预分频、输出极性、REPEAT 和 FWM，配置所需中断，写入 1～3 个初始值，处理 FWE/CMP/ROV，写 PERIOD，最后置 EN。

PWMSR 的事件位用写 1 清除，不要用普通寄存器的“读后按位清 0”方式；FIFOAV 则不能写清。FE 反映水位条件，清除后仍可能因条件满足再次出现。CLKSRC 只在 EN=0 时改变。

清 EN 会复位预分频器与计数器，尚未消费的 FIFO 内容保留，重启可能继续使用它们；SWR 才清空 FIFO。低功耗模式下还需相应模式允许位和源时钟都有效。调试暂停时是否继续输出由 DBGEN 及系统时钟状态决定，不能因为 CPU 停住就假定外部 ADC 不再被触发。

5. PWM3 引脚和中断号

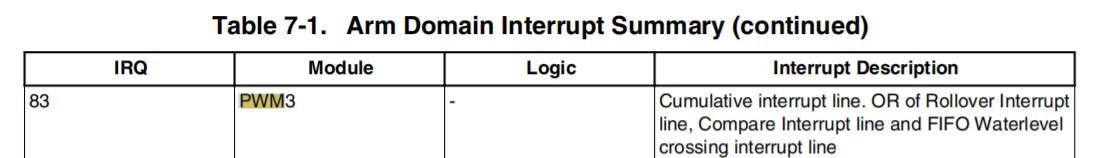

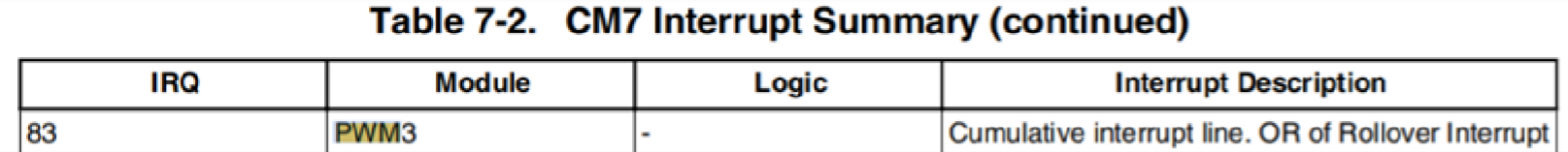

RM 的 A53 GIC 表用 SPI 相对编号 83 表示 PWM3；Linux 设备树也是 <GIC_SPI 83 ...>。这对应的 GIC 硬件 INTID 为 115，Linux 分配的虚拟 IRQ 则未必等于 83 或 115。M7 的 CMSIS 设备头另定义 PWM3_IRQn=83；数值相同不代表两种中断控制器的编号语义相同。

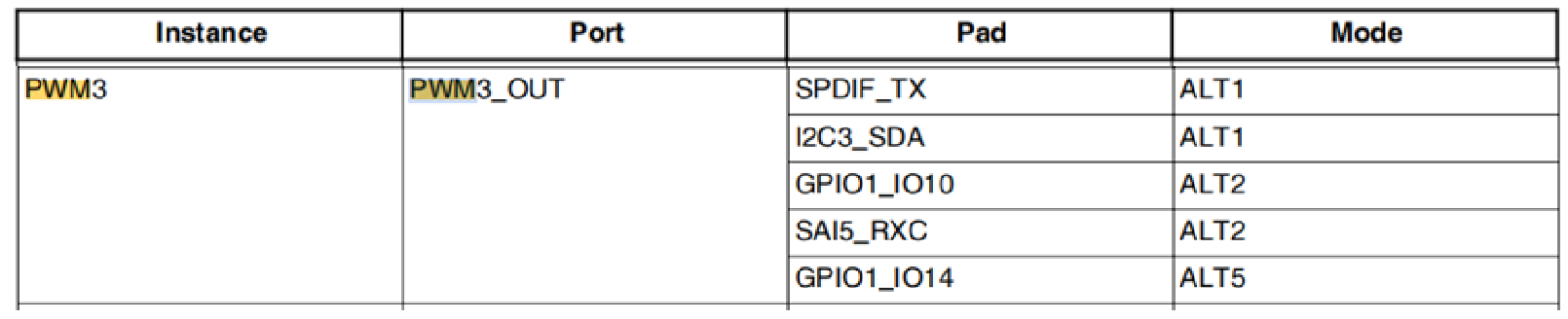

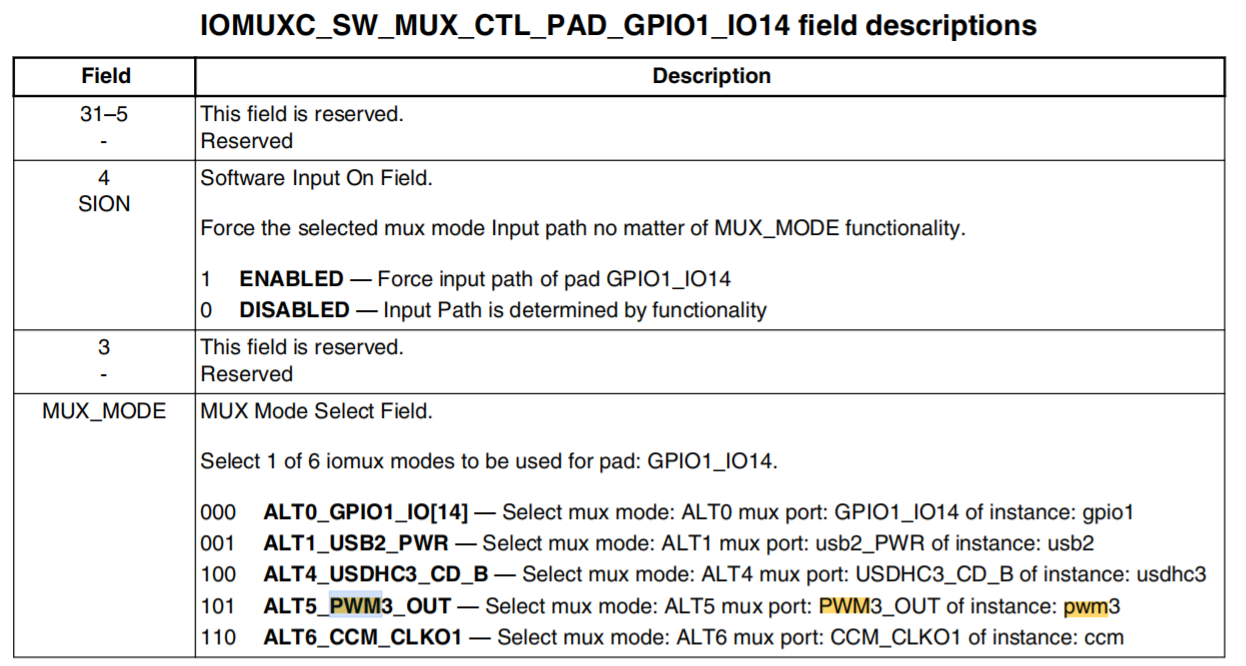

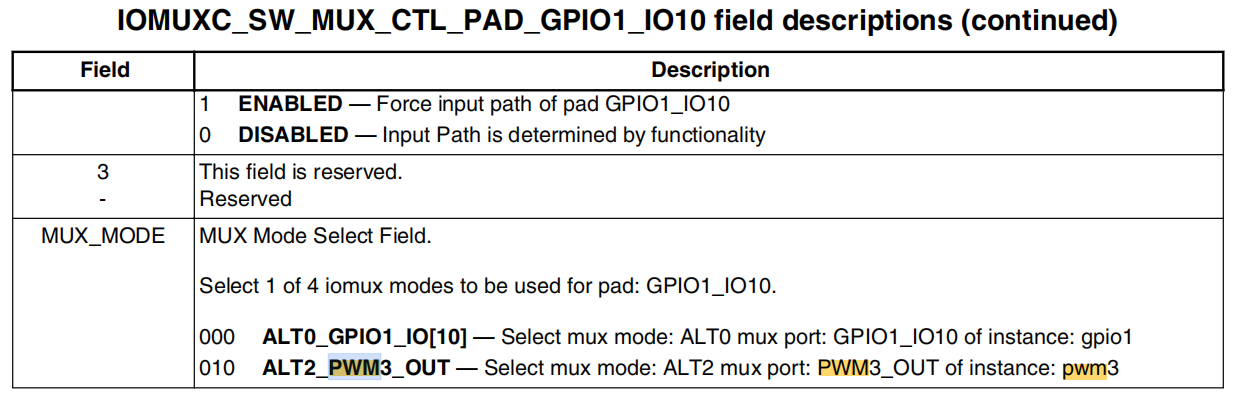

pad	PWM3 复用模式
SPDIF_TX	ALT1
I2C3_SDA	ALT1
GPIO1_IO10	ALT2
SAI5_RXC	ALT2
GPIO1_IO14	ALT5

SION 是强制输入路径的控制，不是 PWM 输出使能。需要结合具体底板确认 pad 是否引出、被哪个器件占用、电压域和驱动能力；不能由 SoC 的候选复用表推导所有板卡都能用这五个脚。A53/Linux 的 PWM、pinctrl、时钟和电源管理必须与 M7 的所有权安排一致。

6. 先验证参数，再启动

原 fl_pwm_start_convst_hz() 把 root_hz / output_hz 直接写入 PERIOD，少减了 2；还固定按 PWM3 的 PLL1/5 计算时钟，忽略 MUX 和传入实例。其 lowPulseTicks 在默认极性下实际决定高电平长度，并且四次预装 FIFO 与上面的启动约束冲突。静默截断、夹紧到 16 位范围也会改变请求的波形。

下面只接受能够整除得到的频率和非恒定波形。它显式返回失败，让调用者决定是否接受其他频率；root_hz 必须是调用时真实有效且稳定的模块 root 频率，divider 是实际除数，high_ticks 是内部计数时钟个数。

#include <stdbool.h>
#include <stddef.h>
#include <stdint.h>

typedef struct {
    uint16_t prescaler_field;
    uint16_t period_field;
    uint16_t sample_field;
} pwm_wave_plan_t;

bool pwm_plan_exact(uint32_t root_hz, uint32_t output_hz,
                    uint32_t divider, uint32_t high_ticks,
                    pwm_wave_plan_t *plan)
{
    if (plan == NULL || root_hz == 0U || output_hz == 0U ||
        divider == 0U || divider > 4096U) {
        return false;
    }
    uint64_t denominator = (uint64_t)output_hz * divider;
    if (root_hz % denominator != 0U) {
        return false;
    }
    uint64_t ticks = root_hz / denominator;
    if (ticks < 2U || ticks > 65536U ||
        high_ticks == 0U || high_ticks >= ticks) {
        return false;
    }
    pwm_wave_plan_t result = {
        (uint16_t)(divider - 1U),
        (uint16_t)(ticks - 2U),
        (uint16_t)high_ticks
    };
    *plan = result;
    return true;
}

在同一源文件加入下面的 PWM3 启动包装。调用前须已完成板级 root 配置、引脚和权限准备，并保证 PWM3 由本调用者独占；代码不重配任何 PLL。它先计算参数，失败时不触碰 PWM。reset_poll_limit 是轮询次数上限，不是微秒超时。

#include "fsl_pwm.h"
#include "fsl_clock.h"

bool pwm3_start_checked(uint32_t output_hz, uint32_t divider,
                        uint32_t high_ticks, uint32_t reset_poll_limit)
{
    if (reset_poll_limit == 0U || !CLOCK_IsRootEnabled(kCLOCK_RootPwm3)) {
        return false;
    }
    /* SDK uses a configured constant for EXT_CLK2, not a frequency meter. */
    if (CLOCK_GetRootMux(kCLOCK_RootPwm3) == 5U) {
        return false;
    }
    uint32_t root_hz = CLOCK_GetClockRootFreq(kCLOCK_Pwm3ClkRoot);
    pwm_wave_plan_t plan;
    if (root_hz > 66000000U ||
        !pwm_plan_exact(root_hz, output_hz, divider, high_ticks, &plan)) {
        return false;
    }

    CLOCK_EnableClock(kCLOCK_Pwm3);
    if ((PWM3->PWMCR & PWM_PWMCR_EN_MASK) != 0U) {
        return false; /* An active instance must first be stopped by its owner. */
    }
    pwm_config_t config;
    PWM_GetDefaultConfig(&config);
    config.prescale = plan.prescaler_field;
    config.clockSource = kPWM_PeripheralClock;
    config.outputConfig = kPWM_SetAtRolloverAndClearAtcomparison;
    config.sampleRepeat = kPWM_EachSampleOnce;
    if (PWM_Init(PWM3, &config) != kStatus_Success) {
        return false;
    }
    PWM_SoftwareReset(PWM3);
    while ((PWM3->PWMCR & PWM_PWMCR_SWR_MASK) != 0U &&
           reset_poll_limit != 0U) {
        --reset_poll_limit;
    }
    if ((PWM3->PWMCR & PWM_PWMCR_SWR_MASK) != 0U) {
        return false;
    }
    if (PWM_Init(PWM3, &config) != kStatus_Success) {
        return false;
    }
    PWM_DisableInterrupts(PWM3, kPWM_FIFOEmptyInterruptEnable |
                         kPWM_RolloverInterruptEnable |
                         kPWM_CompareInterruptEnable);
    PWM_SetSampleValue(PWM3, plan.sample_field);
    if ((PWM_GetStatusFlags(PWM3) & kPWM_FIFOWriteErrorFlag) != 0U) {
        return false;
    }
    PWM_clearStatusFlags(PWM3, kPWM_FIFOWriteErrorFlag |
                         kPWM_CompareFlag | kPWM_RolloverFlag);
    PWM_SetPeriodValue(PWM3, plan.period_field);
    if ((PWM_GetStatusFlags(PWM3) & kPWM_FIFOWriteErrorFlag) != 0U) {
        return false;
    }
    PWM_StartTimer(PWM3);
    return true;
}

CLOCK_GetClockRootFreq() 按当前 MUX、源频率模型和实际 PRE/POST 分频计算；它不是示波器，仍依赖晶振、PLL 和 SDK 常量正确。本例拒绝 EXT_CLK2，实际项目如果使用它，应提供经确认的频率路径。

这个例子不需要 IRQ，初始化后让硬件持续产生波形。正常极性下若需求是“低脉冲长 L 个计数”，则应明确使用 high_ticks=N-L，或改为反相极性并同步调整协议；不能只改参数名称。驱动 ADC CONVST 还要核对有效边沿、高低脉宽下限、忙信号以及引脚电气条件，并在实际 pad 上测量频率、占空比与启动第一脉冲。

参考资料

• NXP《i.MX 8M Plus Applications Processor Reference Manual》，Rev.3，5.1 时钟、12.2 PWM 与 IOMUXC 章节。
• NXP MCUX_2.16.000：i.MX PWM 驱动接口
• NXP MCUX_2.16.000：PWM 初始化及默认配置
• NXP MCUX_2.16.000：MIMX8ML8 时钟频率计算
• Linux 6.8：i.MX8MP PWM3 设备树资源
