设备树平台驱动：匹配、GPIO 描述符与实例状态

学习教程更新于 2026-10-03编辑本文

设备树 platform 驱动仍由 platform_driver 实现。变化在于设备实例通常由内核根据固件描述创建，驱动从已经绑定的设备取得资源和属性，而不必为每块板编写一份注册 platform_device 的 C 代码。

本文采用 Linux 6.8 的接口，通过 GPIO 描述符完成一个带 sysfs 状态的消费者示例。它演示匹配、每实例状态、延迟探测和解绑顺序；普通 GPIO LED 另给出更直接的 gpio-leds 配置。

1. 节点、设备和 probe 的四个阶段

设备树节点可用 → 总线创建 Linux 设备 → 找到匹配驱动 → probe 初始化成功

节点存在不保证设备被创建，也不保证驱动已加载或探测成功。创建规则由总线决定：simple-bus 等常见总线会递归填充，I²C/SPI 子设备由各自总线处理，AMBA 设备也有自己的路径。没有 reg 或 interrupts 的 GPIO 消费者仍可成为 platform 设备。

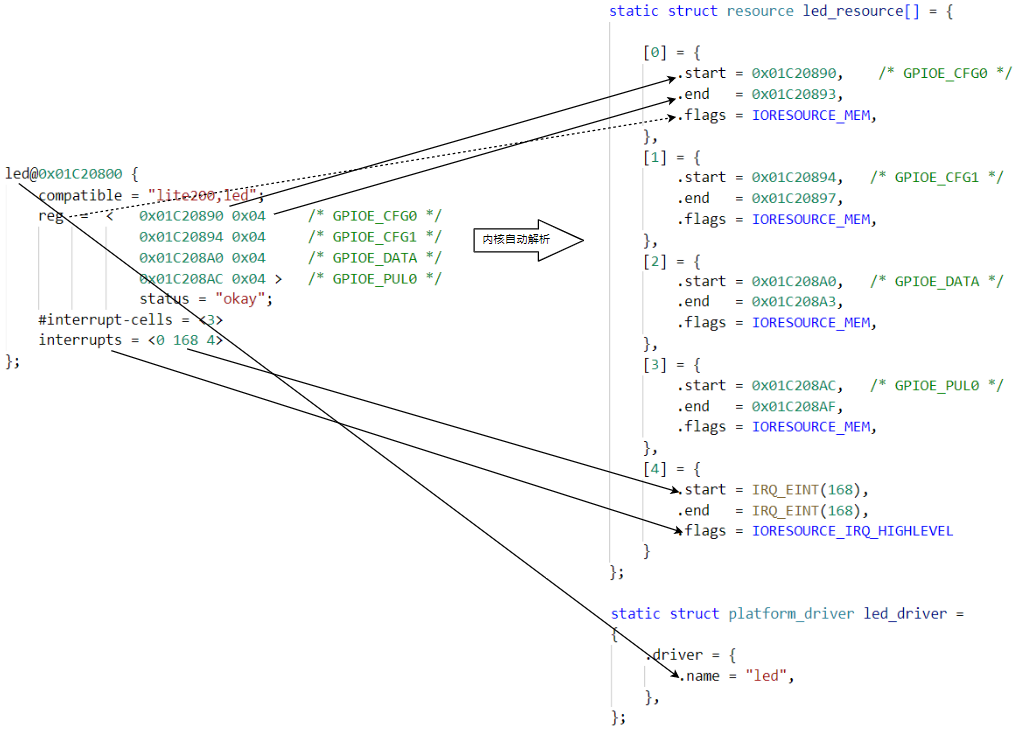

原笔记中设备树地址、资源与驱动匹配的示意

图中“地址加长度减一得到资源 end”的关系可保留，但有三处不能照搬：compatible 应与 OF 匹配表项比较，不是必须等于 driver.name；GIC 的 <0 168 4> 不能直接变成 F1C 的 IRQ_EINT168；普通中断消费者也不因使用一个 IRQ 就要填写 #interrupt-cells。

reg 的 cell 分组、ranges 转换和 GPIO 控制器资源归属见设备树基础。不要通过 of_property_read_u32_index(..., 0/1/2/3, ...) 把地址、长度交替出现的四个 cell 当成四个寄存器地址。

2. platform 的实际匹配顺序

Linux 6.8 的 platform_match 按下面规则工作：

次序	规则
1	若设置了 `driver_override`，只按 override 与驱动名比较，直接决定结果
2	尝试 OF 兼容匹配，成功则匹配
3	尝试 ACPI 匹配，成功则匹配
4	若驱动提供 `id_table`，按 platform ID 表决定结果
5	没有该 ID 表时，才回退到 `pdev->name` 与 `driver.name` 比较

特别是：提供了 platform id_table 却没有匹配项时，不会继续通过同名兜底。驱动可以同时支持多个固件来源，但不能凭表中先后顺序推断每个节点一定会绑定哪一份外部模块。实际匹配代码

OF 表放在 .driver.of_match_table，platform ID 表则放在外层 .id_table。表需要空的结束项；MODULE_DEVICE_TABLE(of, ...) 生成模块别名信息，供系统按设备事件查找模块。别名不等于驱动已经被加载，也不替代 probe。

3. GPIO 消费者的板级描述

以下片段假定板级设备树已包含 Linux 6.8 的 F1C100S SoC 描述并存在 pio 标签。PE3 和 active-low 沿用原笔记的接线意图；应用到实际板卡之前仍须根据原理图确认，不能由处理器型号推断 LED 一定接在该脚。

#include <dt-bindings/gpio/gpio.h>

/* Merge with an F1C100S board tree only after checking its schematic. */
/ {
    output-demo {
        compatible = "example,vlog-gpio";
        output-gpios = <&pio 4 3 GPIO_ACTIVE_LOW>; /* PE3, logical 1 -> low. */
        status = "okay";
    };
};

output-gpios 与驱动中 devm_gpiod_get(dev, "output", ...) 对应。Allwinner GPIO 参数 <4 3 ...> 表示 E bank 的 3 号脚；末项表达逻辑极性。GPIOD_OUT_LOW 的初值是逻辑 0，在 active-low 接线上会输出物理高电平，使负逻辑负载处于未激活状态。GPIO 描述符接口

这个消费者没有直接寄存器资源，因此没有 reg，也不需要带单元地址的节点名。GPIO 控制器继续拥有 PIO 的整块 MMIO；消费者只申请它所需的引脚。example,vlog-gpio 是教学私有 binding，正式产品应为自己的硬件接口维护明确的 schema。

4. 完整驱动：实例、错误与清理顺序

保存为 vlog_gpio.c，并在该模块的 Kconfig 中按实际使用要求依赖 GPIO 子系统。示例直接要求有一根输出 GPIO，缺少引脚或提供者未就绪时保留原始错误，不把所有情况都改成“设备不存在”。

// SPDX-License-Identifier: GPL-2.0-only
#include <linux/gpio/consumer.h>
#include <linux/module.h>
#include <linux/mutex.h>
#include <linux/of.h>
#include <linux/platform_device.h>
#include <linux/slab.h>
#include <linux/string.h>
#include <linux/sysfs.h>

struct vlog_gpio_state {
    struct gpio_desc *output;
    struct mutex lock;
    bool enabled; /* Last commanded logical value, not electrical feedback. */
};

static ssize_t enabled_show(struct device *dev, struct device_attribute *attr,
                            char *buf)
{
    struct vlog_gpio_state *s = dev_get_drvdata(dev);
    bool value;

    mutex_lock(&s->lock);
    value = s->enabled;
    mutex_unlock(&s->lock);
    return sysfs_emit(buf, "%u\n", value ? 1U : 0U);
}

static ssize_t enabled_store(struct device *dev, struct device_attribute *attr,
                             const char *buf, size_t count)
{
    struct vlog_gpio_state *s = dev_get_drvdata(dev);
    bool value;
    if (memchr(buf, '\0', count))
        return -EINVAL;
    if (sysfs_streq(buf, "1") || sysfs_streq(buf, "on"))
        value = true;
    else if (sysfs_streq(buf, "0") || sysfs_streq(buf, "off"))
        value = false;
    else
        return -EINVAL;
    mutex_lock(&s->lock);
    gpiod_set_value_cansleep(s->output, value);
    s->enabled = value;
    mutex_unlock(&s->lock);
    return count;
}

static DEVICE_ATTR_RW(enabled);
static struct attribute *vlog_attrs[] = { &dev_attr_enabled.attr, NULL };
ATTRIBUTE_GROUPS(vlog);

static void vlog_output_off(void *data)
{
    struct vlog_gpio_state *s = data;
    gpiod_set_value_cansleep(s->output, 0);
}

static int vlog_probe(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    struct vlog_gpio_state *s;
    int ret;

    s = devm_kzalloc(dev, sizeof(*s), GFP_KERNEL);
    if (!s)
        return -ENOMEM;
    mutex_init(&s->lock);
    s->output = devm_gpiod_get(dev, "output", GPIOD_OUT_LOW);
    if (IS_ERR(s->output))
        return dev_err_probe(dev, PTR_ERR(s->output), "cannot acquire output\n");
    platform_set_drvdata(pdev, s);
    ret = devm_add_action_or_reset(dev, vlog_output_off, s);
    if (ret)
        return ret;
    return devm_device_add_groups(dev, vlog_groups);
}

/* An educational private binding; real LED hardware normally uses gpio-leds. */
static const struct of_device_id vlog_of_match[] = {
    { .compatible = "example,vlog-gpio" },
    { }
};
MODULE_DEVICE_TABLE(of, vlog_of_match);

static struct platform_driver vlog_driver = {
    .probe = vlog_probe,
    .driver = {
        .name = "vlog_gpio",
        .of_match_table = vlog_of_match,
    },
};
module_platform_driver(vlog_driver);
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("GPIO consumer with per-device command state");

代码把每个实例的 GPIO、锁和最后一次命令值保存在自己的结构体中，避免多个设备共用一组全局寄存器指针。属性 enabled 精确接受 0/1/on/off，可带一个换行；非法输入或嵌入 NUL 返回错误，保持旧命令值。

gpiod_set_value_cansleep 可在进程上下文访问可能睡眠的 GPIO 控制器，active-low 由 GPIO 核心解释。这个设置接口返回 void，因此 enabled 表示已提交的逻辑命令，不是电平反馈或负载确实动作的证明；需要故障诊断时应增加实际反馈和相应错误接口。

资源申请顺序为：实例内存 → GPIO → 关闭输出的清理动作 → sysfs 属性组。失败或解绑时逆序执行：先撤销属性并结束其活动调用，再把输出置逻辑 0，释放 GPIO，最后释放实例。这样属性回调不会在 GPIO 已经释放后继续操作它。

该释放顺序针对失败/解绑，不是所有系统关机和掉电行为的保证。需要特定关机电平、休眠状态或上电毛刺约束时，还要设计对应回调、pinctrl 状态和外部电路。

5. 普通 LED 优先使用 gpio-leds

如果目标只是控制 GPIO LED，内核已有 gpio-leds，通常无需上面的自定义消费者。下面是替代 output-demo 的板级片段；两者不能同时申请 PE3：

#include <dt-bindings/gpio/gpio.h>

/* Alternative to output-demo: do not let two drivers claim PE3. */
/ {
    leds {
        compatible = "gpio-leds";
        led-0 {
            label = "vlog:green:status";
            gpios = <&pio 4 3 GPIO_ACTIVE_LOW>;
            default-state = "off";
        };
    };
};

CONFIG_LEDS_GPIO 及其所需子系统需在对应内核启用。绑定后通过 LED class 暴露的亮度和触发器等属性使用设备，具体路径由实际 LED 命名决定。label 在这里保留直观的历史命名方式；正式 binding 也可用标准颜色、功能和枚举属性组织名称。GPIO LED binding

6. 构建、观测与原示例迁移

模块 Makefile 填写 obj-m += vlog_gpio.o，按字符设备文章的外部模块构建方法使用目标内核。设备树则应在所用内核/BSP 中预处理并构建；F1C100S 是 32 位 ARM，不能使用原笔记中混入的 ARCH=arm64 配置。

运行时分别检查设备树节点、/sys/bus/platform/devices 中的设备、其 driver 链接以及探测日志。GPIO 被另一驱动占用、提供者未就绪、pinctrl/供电错误，都可能使一个存在的节点不能成功绑定。

原代码公开字符设备后才映射资源，也对映射错误、设备创建错误和用户复制错误处理不完整。迁移时必须先确定真正需要的用户接口：小型状态可用设备属性；数据流可用字符设备或 misc。后两者还需要处理已打开文件跨越设备解绑的寿命，不能只把原来四个全局 MMIO 指针换成 devm_ 就完成修正。

原始 PIO 地址和 PE3/PE12 位域保留在 GPIOE 核对表。确实拥有独立寄存器块的其他外设可用 devm_platform_ioremap_resource，但访问宽度、时钟、复位和并发仍由相应驱动约束；GPIO 消费者没有必要重新映射控制器。

7. 验证范围

完整 C 模块已针对 Ubuntu 6.8.0-146-generic 的 x86-64 构建资料编译并完成 MODPOST；属性回调使用 GPIO 模型检查合法/非法命令与实例隔离。板级片段在 Linux 6.8 F1C100S SoC 描述背景下完成预处理和 DTB 编码检查。未加载驱动、未驱动实际引脚；DTC 通过也不等同于私有 binding 的完整 schema 或板上电气验证。
