设备树：节点、地址转换与驱动接入

学习教程更新于 2026-10-03编辑本文

设备树是一份描述硬件拓扑、资源和连接关系的数据。它尤其适合无法通过总线自动发现的片上设备，使同一个驱动可以从不同板级描述中取得地址、时钟、中断和 GPIO 等参数。它不能代替驱动，也不意味着“所有硬件都必须写一个 platform 节点”：USB、PCI 以及 I²C/SPI 子设备各有自己的枚举或创建机制。

本文把 Devicetree Specification v0.3 的基本格式与 Linux 6.8 的设备创建、资源读取区分开。F1C100S 示例按 32 位 ARM 平台解释；原文把它与 ARCH=arm64、AArch64 工具链混用的构建命令不适用于这颗 ARM926EJ-S 芯片。

1. DTS、DTB 与运行时节点

常见流程是：板级 .dts 包含 SoC/公共 .dtsi，经预处理与 DTC 编译成 .dtb，由启动程序传给内核。内核再解析成 device_node 等结构，并按总线规则创建 Linux 设备。#include、宏和设备树的 /include/ 属于不同语法机制；内核构建中使用 C 预处理器是正常流程。

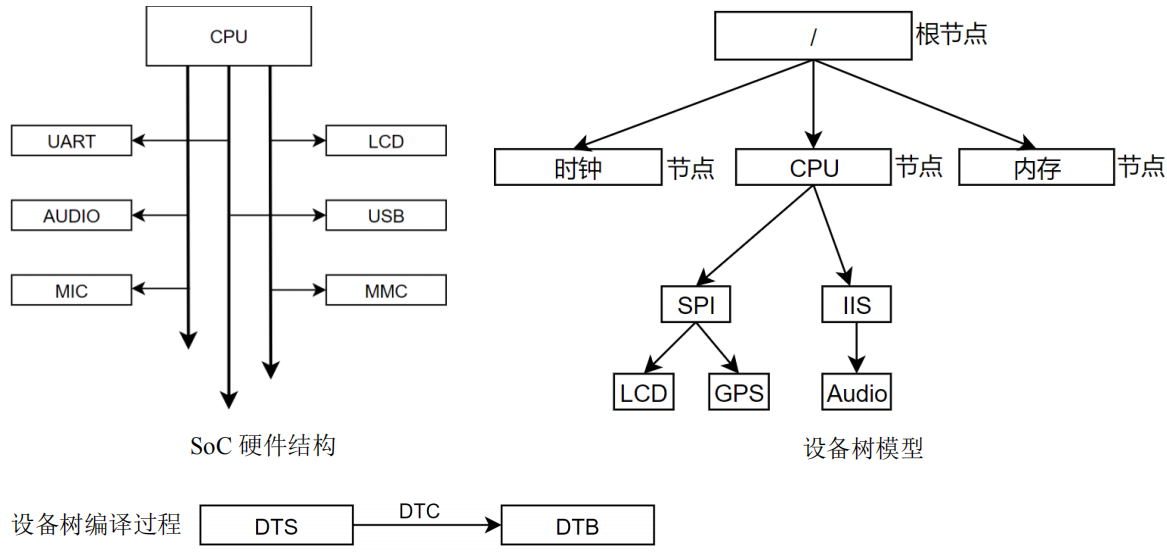

设备树源码、编译结果与硬件描述之间的原始示意

原图将若干外设画在 CPU 下面，仅用于表达层级。标准 /cpus 节点描述处理器；不能据此把 SPI、I²S 等片上外设随意塞进某个 CPU 节点。

观察一个节点时依次确认：

启动时实际使用的 DTB 中是否包含它，状态是否可用。
对应总线是否把它创建成了一个 Linux 设备。
是否有匹配的驱动，并且驱动是否已加载。
probe 是否成功，依赖的时钟、供电、GPIO、中断控制器等是否就绪。

/sys/firmware/devicetree/base（一些系统也提供 /proc/device-tree）能帮助确认第一步；其中的属性是二进制数据，不都适合直接当普通文本 cat。看到节点不等于后面的三步全部完成。Linux 的设备树使用模型

2. 节点、标签与常见属性

写法	含义与约束
`label: node-name@unit-address`	`label` 用于源文件中的 `&label` 引用；节点名和地址决定路径，三者不能互换
`@1c20800`	地址不写 `0x` 前缀；有 `reg` 时，单元地址通常对应第一个 `reg` 地址，具体服从总线 binding
`compatible = "vendor,model", "vendor,family";`	从更具体到更通用的兼容描述；逗号后不额外嵌入空格，具体字符串必须有明确的编程模型含义
`status = "okay";` / `"disabled"`	可用或禁用；不能拼成 `"disable"`。Linux 通常将缺省状态视为可用，但仍需满足其他创建条件
`status = "reserved";` / `"fail"` / `"fail-sss"`	规范分别表示设备可运行但保留不用（通常由固件等控制）、不可操作的故障、带设备特定故障码 `sss` 的失败；不是普通驱动的启用状态
`model`	根节点描述具体板卡型号的字符串；与用于兼容匹配的 `compatible` 分工不同
`reg`	设备在父总线地址空间中的地址与长度，由父节点的 cell 规则解释
`#address-cells`、`#size-cells`	本节点对子节点 `reg` 规定的地址和长度各占几个 32 位 cell；规范要求在需要时明确填写，不能依靠任意祖先继承
`ranges`	子总线地址向父总线地址的映射；空属性表示相同地址空间，缺少属性不等于已经声明恒等映射
`interrupts`、`interrupt-parent`	中断说明符及控制器关系；格式由对应中断控制器 binding 决定
`name`	旧式独立属性已弃用；新节点按节点名命名，不用它替代标签或匹配表

device_type 也不用于任意设备分类；CPU、内存等兼容场景有专门要求。compatible 既可用于根节点的平台识别，也可用于普通设备的驱动匹配，不是 GIC 专有属性。设备树标准属性

板级型号、别名、启动参数与电源

下面片段作为 board-properties.dtsi 包含到采用 Linux 6.8 suniv-f1c100s.dtsi 的教学 DTS 中；uart0 标签来自该 SoC 文件。板名和 3.3 V 电源都只是语法示例，不能直接用来宣称某块实际开发板的供电关系。

/ {
    model = "VitaLogos F1C100S property exercise";

    aliases {
        serial0 = &uart0;
    };

    chosen {
        stdout-path = "serial0:115200n8";
        bootargs = "loglevel=4";
    };

    vcc3v3_example: regulator-3v3-example {
        compatible = "regulator-fixed";
        regulator-name = "vcc3v3-example";
        regulator-min-microvolt = <3300000>;
        regulator-max-microvolt = <3300000>;
    };
};

aliases 把 serial0 映射到 UART 节点路径；这里的 &uart0 编译后是路径字符串，而不是 GPIO 一类说明符中的 phandle 数组。chosen 承载启动程序选择的参数，stdout-path 指定启动控制台路径或别名，冒号后的 115200n8 表示波特率、无校验和 8 位数据；bootargs 提供内核命令行，本例只设置日志等级。启动程序可能修改这些值，运行时应核对最终 DTB 与 /proc/cmdline。这段声明本身不负责启用 UART 或配置引脚复用。标准板级节点

固定电源的最小和最大电压相同；3300000 的单位是微伏，即 3.3 V。regulator-name 是电源的描述名称，消费者通过各自 binding 要求的 *-supply = <&vcc3v3_example> 建立供电引用。真实配置还需核对输入电源、使能线、时序及是否必须保持开启，不能只按这个标签猜电路。Linux 固定电源 binding

3. reg 的 cell 分组与地址转换

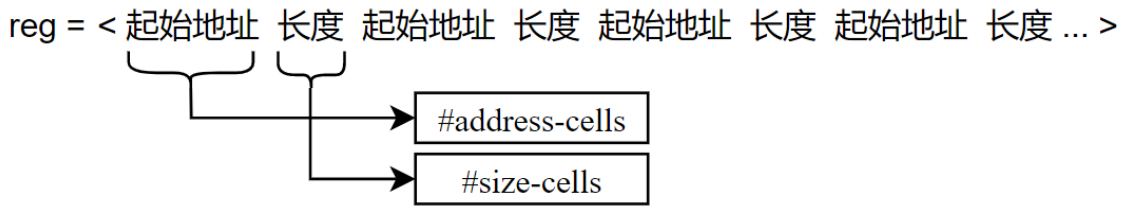

reg 中地址和长度按父节点 cell 数量分组的原图

父节点取 #address-cells = <1>、#size-cells = <1> 时，reg = <A0 L0 A1 L1> 表示两段资源。下标 0、1、2、3 是四个 cell，不是四个地址。CPU 或某些总线允许 #size-cells = <0>，此时不附带长度，不能套用固定“两两一组”。

下面是可单独编译的地址编码练习 example-map.dts。地址沿用原笔记的 PIO 布局，但节点是虚构的格式练习，不能作为实际 GPIO 驱动的板级配置加载。

/dts-v1/;

/* Address-encoding exercise only; this is not a board configuration. */
/ {
    compatible = "example,address-encoding";
    #address-cells = <2>;
    #size-cells = <1>;

    soc@1c00000 {
        compatible = "simple-bus";
        #address-cells = <1>;
        #size-cells = <1>;
        ranges = <0x0 0x0 0x01c00000 0x00100000>;

        register-demo@20890 {
            compatible = "example,register-layout";
            reg = <0x00020890 0x4>,
                  <0x00020894 0x4>,
                  <0x000208a0 0x4>,
                  <0x000208ac 0x4>;
            reg-names = "cfg0", "cfg1", "data", "pull0";
            status = "okay";
        };
    };
};

这里 soc 的子地址宽度为 1，父地址宽度为 2，长度宽度为 1，所以 ranges 每项占 4 个 cell。子地址 0x20890 映射到 CPU 地址 0x01c20890。每段长度 4，最后一个字节是起始地址加 3；Linux 的 struct resource.end 是包含在资源内的末端。

dtc -I dts -O dtb -o example-map.dtb example-map.dts
fdtget -tx example-map.dtb /soc@1c00000/register-demo@20890 reg
dtc -I dtb -O dts -o example-map-decoded.dts example-map.dtb

这个检查能确认编码和语法，不能证明地址存在、时钟打开或寄存器归属正确。实际 SoC 的 PIO 整块区域通常已经由 pinctrl 驱动占用；不能再把这四段地址交给一个 LED 驱动竞争访问。

4. Linux 如何读取节点与属性

在已绑定的 platform 驱动中，首先使用 pdev->dev.of_node 或通用设备属性接口。按全局绝对路径反复查找 LED，容易绑定到另一实例，也绕开了设备模型已经提供的上下文。

接口	用途及引用规则
`of_find_node_by_name`、`of_find_node_by_type`	按节点名、旧 `device_type` 查找；返回节点引用。`type` 不是任意的 `compatible` 别名
`of_find_compatible_node`	按兼容字符串查找；可选 `type` 通常传 `NULL`
`of_find_node_by_path`	按路径/支持的别名查找；成功后需要 `of_node_put`
`of_get_parent`	取得带引用的父节点，使用后 `of_node_put`
`of_get_next_child` / `for_each_child_of_node`	遍历时会放掉上一个节点引用；提前退出循环时，还要放掉当前节点
`of_find_property`	取得属性和字节长度；返回的内容属于设备树，不应由调用者 `kfree`
`of_property_read_u32`、`of_property_read_u32_index`	读取经过字节序转换的整数；输出到真正的 `u32` 变量，并检查返回值
`of_property_read_string`	读取由设备树拥有的字符串指针；不要释放，不把它当作永久自有副本
`of_n_addr_cells`、`of_n_size_cells`	查询用于该节点地址解释的父总线 cell 数；Linux 的兼容回退行为不等于可以省略规范要求
`of_address_to_resource`	将节点的某一段地址资源按总线规则转换为 `struct resource`
`platform_get_resource` / `devm_platform_ioremap_resource`	platform 设备已形成资源表后，按资源项取得或申请映射；不能把 `reg` 的 cell 下标当资源项下标

表中的 of_find_node_by_name、of_find_node_by_type 和 of_find_compatible_node 等带 from 参数的查找接口，会从 from 之后继续查找，并消耗传入的 from 引用，即内部调用 of_node_put(from)；不是只在 of_get_next_child 中才发生这一行为。对同一个已交出的引用不要再重复 put，若还需要独立保留它，应事先取得自己的引用。新返回的节点仍由调用者在使用后放掉。

接收 MMIO 映射的是 void __iomem *；接收属性数值的是 u32。原代码把 &pointer 强转为 u32 *，不仅丢失 cell 分组与 ranges，还可能只改写指针的一部分。需要直接访问某个由该设备独占的寄存器块时，优先使用 platform 资源映射帮助函数，检查 IS_ERR/PTR_ERR；时钟、复位、供电和寄存器访问宽度仍由对应驱动负责。

节点引用帮助对象继续存在，不自动赋予驱动对动态 overlay 属性缓冲区的永久所有权。若启用运行时设备树变化，应按该机制管理引用和数据副本，避免长期保存已撤销 overlay 中的裸属性地址。Linux OF API 源码

5. 从 DT 节点到 platform_device

根级遍历及 simple-bus 等总线的递归填充只是 Linux 常见路径之一。节点没有 reg 或 interrupts 仍可能成为 platform 设备，例如由 GPIO 描述连接的消费者；arm,primecell 走 AMBA 设备创建，I²C/SPI 子节点由相应总线驱动创建。Linux 6.8 的 OF 设备创建代码

因此，不应把规则简化为“根节点下、有 reg 或中断的节点才转成 platform_device”，也不应认为每个子节点都会独立生成一个 platform 设备。GPIO LED 的子节点通常由 gpio-leds 驱动解释，其层级结构本身就是 binding 的一部分。

驱动侧的完整匹配与初始化例子见设备树平台驱动。文件接口仍需遵守字符设备的读写与生命周期；设备树只提供描述，不会修复 copy_from_user 返回值、未初始化锁或提前公开回调的问题。

6. F1C100S 的构建与核对顺序

在已配置的相应内核/BSP 中，用该版本的构建系统执行类似：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- dtbs

这里的工具链前缀仅表示一套 32 位 ARM 工具链；应换成与所用 BSP 相符的实际安装前缀。配置目标、DTS 所在路径、输出目录与启动时选择 DTB 的方式均随版本变化；Linux 6.8 的主线源文件位于 arch/arm/boot/dts/allwinner/。不要根据这条命令猜测旧 BSP 的 defconfig，也不要在还没确认启动介质与布局时直接覆盖 flash。

对真实板级修改，先保存旧 DTB 和启动配置，运行 DTC 与适用的 dtbs_check，然后核对实际启动文件、运行时节点、设备目录和 probe 日志。dtbs_check 依赖完整 binding 和相应检查工具；仅 DTC 编译成功不等于 schema 或硬件通过验证。

__init 会影响函数所在节及初始化后内存回收，编译器并非忽略这个宏。可以晚加载或重新绑定的驱动，其 probe 也不能随意标成仅初始化期有效。modprobe 根据模块依赖与别名工作，不靠忽略源码注解猜出设备。

7. 验证范围

地址练习已做 DTC 编译、反编译和属性读取，检查四段资源及地址转换；板级属性片段也在上述 SoC 文件背景下编译，并读取别名、启动参数和 3.3 V 电压编码；GPIO 示例另在 Linux 6.8 的 F1C100S SoC 源文件背景下检查预处理与 DTB 编码。这些都是构建期验证，没有将示例写入板卡，也没有把虚构的 example,... 教学 binding 当作已通过上游 schema 审核的硬件接口。
