TMC4361A：START 同步与影子斜坡寄存器

学习教程更新于 2026-10-02编辑本文

适用芯片与资料版本

本文讨论 TMC4361A 的启动同步与影子斜坡参数，依据 ADI 发布的 TMC4361A 数据手册 V1.26，2020-08-03第 9 章、19.3 节和 19.22 节核对。芯片修订和手册版本必须对应，不能把 TMC4361、TMC4361A 或其他控制器的位定义混用。

这里整理寄存器关系和配置过程，没有提供已经在具体电机、驱动器和机械机构上验证的运动参数。

一条启动链路中有三个不同概念

触发来源：外部 START 引脚，或 TARGET_REACHED、VELOCITY_REACHED、POSCOMP_REACHED 等内部事件。
内部启动信号：触发来源经过所配置的延迟和处理后，形成实际用于同步的信号。
信号要执行的动作：使延后写入的目标或速度生效、转移影子参数，或者推动目标/参数流水线。

因此，选择触发源不等于启用影子寄存器，启用影子寄存器也不等于已经产生了一次触发。还要分清影子斜坡参数 SH_REGx 和目标/参数流水线 X_PIPEx。

原始截图涉及的寄存器整理如下：

寄存器	地址	含义
`START_CONF`	`0x02`	启动来源、使能、极性与流水线配置
`START_OUT_ADD`	`0x11`	START 输出有效时间的附加时钟数
`START_DELAY`	`0x13`	触发到内部启动信号之间的延迟时钟数
`X_PIPE0…7`	`0x38…0x3F`	目标位置或其他已选择参数的流水线
`SH_REG0…13`	`0x40…0x4D`	共 14 个可用影子寄存器，具体使用方式取决于选项

原图和手册概览表写到 SH_REG0…12，但 V1.26 的 19.22 节完整寄存器表还列出 SH_REG13=0x4D。单级完整参数选项用 13 个寄存器；双级选项用两组各 7 个，共 14 个。两种数量不能混为一谈。

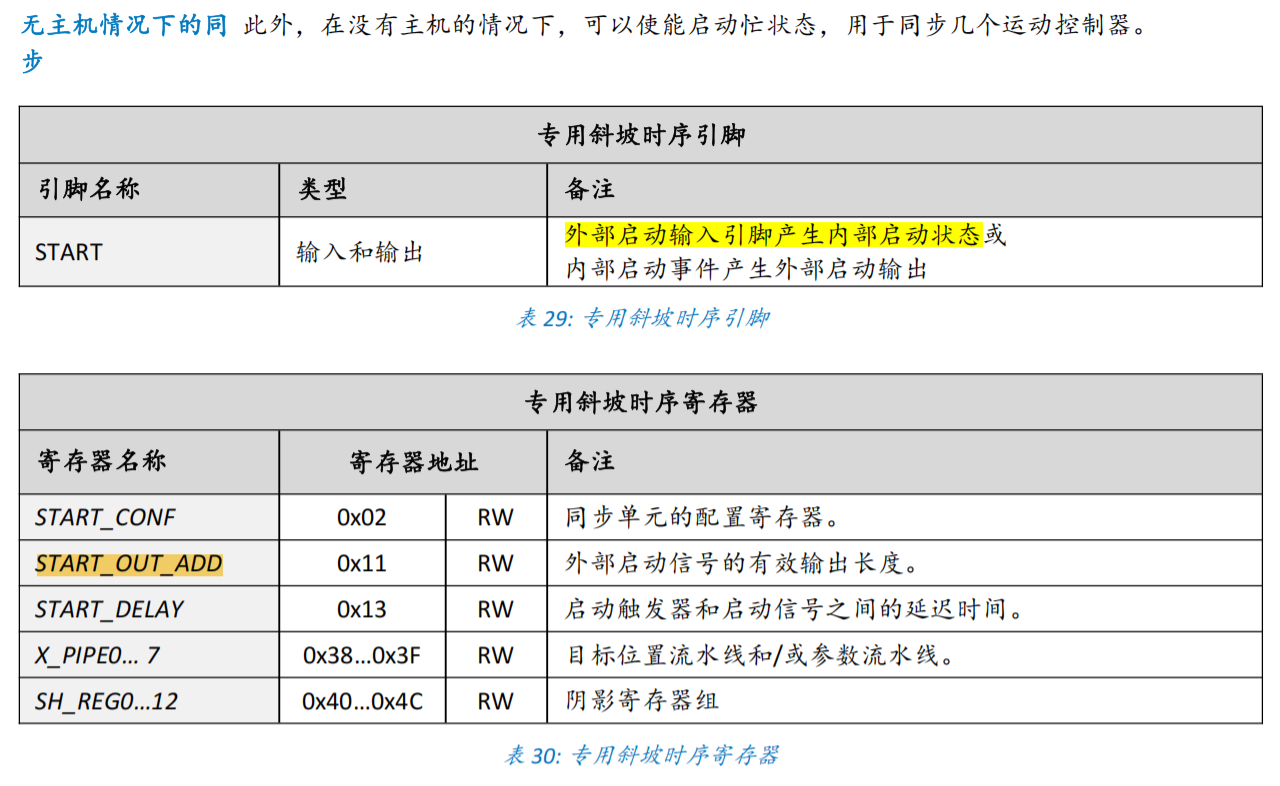

历史资料截图：START引脚可作输入或输出，列出同步相关寄存器；影子寄存器概览范围未列出0x4D

START_CONF 字段速查

以下位号均指 START_CONF 的实际位位置。start_en(4) 表示 start_en 字段中的第 4 位，此字段从 bit 0 开始，因此对应整个寄存器的 bit 4，不是把整个 start_en 字段写成数值 4。

位	字段	用途
0	`start_en(0)`	`XTARGET` 的改变等待内部启动信号
1	`start_en(1)`	`VMAX` 的改变等待内部启动信号
2	`start_en(2)`	`RAMPMODE` 的改变等待内部启动信号
3	`start_en(3)`	`GEAR_RATIO` 的改变等待内部启动信号
4	`start_en(4)`	启用影子参数转移
5	`trigger_events(0)`	启用外部 START 输入；为 0 时引脚按内部启动输出用途配置
6	`trigger_events(1)`	选择 `TARGET_REACHED` 触发
7	`trigger_events(2)`	选择 `VELOCITY_REACHED` 触发
8	`trigger_events(3)`	选择 `POSCOMP_REACHED` 触发
9	`pol_start_signal`	0 为低有效，1 为高有效
10	`immediate_start_in`	外部 START 是否绕过配置的延迟立即执行
11	`busy_state_en`	START 忙状态同步机制；需配合引脚方向和板级电气设计
15:12	`pipeline_en`	位序依次选择 `XTARGET`、`POSCOMP`、`GEAR_RATIO`、`GENERAL_CONF` 流水线
17:16	`shadow_option`	选择下文四种影子映射
18	`cyclic_shadow_regs`	将当前工作参数写回相应影子级
19	保留	写 0
23:20	`SHADOW_MISS_CNT`	两次影子转移之间跳过的内部启动信号数
31:24	`XPIPE_REWRITE_REG`	控制已选择流水线参数写回哪些 `X_PIPEx`

四个 trigger_events 位全为 0 时，不生成或继续处理启动信号。外部 START 输入还受输入滤波影响；不能仅根据 GPIO 波形就假定内部已产生有效启动。

截图中的 XPIPE_REWRITE_REG 示例也可转成文字：pipeline_en=0011 选择 XTARGET 和 POSCOMP，XPIPE_REWRITE_REG=01000010 选择写回位置，示例把二者分别写回 X_PIPE1 与 X_PIPE6。这是参数流水线功能，不是双级影子参数的索引。

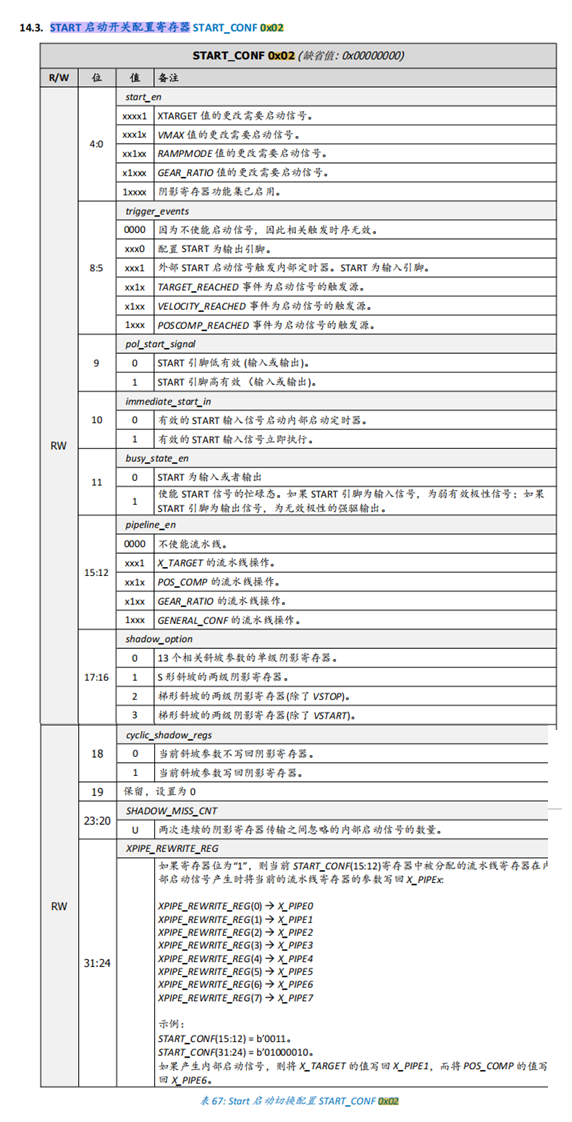

历史START_CONF字段截图，主要内容已转录为上表；对应完整英文手册V1.26的19.3节

四种影子参数映射

单级完整参数：shadow_option = 00

每次有效影子转移把一组参数加载到工作寄存器。该选项使用 13 项，不是原稿所写的 14 项。

影子寄存器	地址	工作寄存器	地址
`SH_REG0`	`0x40`	`VMAX`	`0x24`
`SH_REG1`	`0x41`	`AMAX`	`0x28`
`SH_REG2`	`0x42`	`DMAX`	`0x29`
`SH_REG3`	`0x43`	`ASTART`	`0x2A`
`SH_REG4`	`0x44`	`DFINAL`	`0x2B`
`SH_REG5`	`0x45`	`VBREAK`	`0x27`
`SH_REG6`	`0x46`	`VSTART`	`0x25`
`SH_REG7`	`0x47`	`VSTOP`	`0x26`
`SH_REG8`	`0x48`	`BOW1`	`0x2D`
`SH_REG9`	`0x49`	`BOW2`	`0x2E`
`SH_REG10`	`0x4A`	`BOW3`	`0x2F`
`SH_REG11`	`0x4B`	`BOW4`	`0x30`
`SH_REG12`	`0x4C`	`RAMPMODE`	`0x20`

cyclic_shadow_regs=1 时，转移前的工作参数同时写回这组影子寄存器，可以在两组配置之间交换。

双级映射：shadow_option = 01、10、11

三种双级选项使用相同的两级组织形式，但第一组对应的工作参数不同：

第一影子级	第二影子级	`01`：S 形	`10`：梯形含 VSTART	`11`：梯形含 VSTOP
`SH_REG0`	`SH_REG7`	`VMAX`	`VMAX`	`VMAX`
`SH_REG1`	`SH_REG8`	`AMAX`	`AMAX`	`AMAX`
`SH_REG2`	`SH_REG9`	`DMAX`	`DMAX`	`DMAX`
`SH_REG3`	`SH_REG10`	`BOW1`	`ASTART`	`ASTART`
`SH_REG4`	`SH_REG11`	`BOW2`	`DFINAL`	`DFINAL`
`SH_REG5`	`SH_REG12`	`BOW3`	`VBREAK`	`VBREAK`
`SH_REG6`	`SH_REG13`	`BOW4`	`VSTART`	`VSTOP`

把工作组记为 $W$ ，第一影子级记为 $S_1$ ，第二级记为 $S_2$ 。一次转移按转移前的值同时更新：

W_{new}=S_{1,old},\qquad S_{1,new}=S_{2,old}

非循环时， $S_{2,new}=S_{2,old}$ ，最后一级保留，直至软件通过 SPI 重写。
循环时， $S_{2,new}=W_{old}$ ，三组参数循环，而不是把工作组写回第一影子级。

没有列入当前映射的工作参数保持原值。例如 S 形双级选项不会顺带更新 RAMPMODE、ASTART 或 DFINAL。

配置顺序与原数值示例

原文希望依次使用较小的速度、加减速度和 BOW 参数。其数值整理如下，保留为原草案的寄存器数值示例：

参数	当前工作组	第一影子级	第二影子级
`VMAX`	100000	50000	25000
`AMAX`	5000	3000	2000
`DMAX`	5000	3000	原稿未给出
`BOW1…4` 各项	1000	500	原稿未给出
`ASTART`、`DFINAL`	0	不由 S 形双级映射更新	不由该映射更新

这些数值没有给出完整的时钟、单位模式、定点格式、细分和机械参数，不能直接解释为 RPM、物理加速度或已经可用的减速方案。第二级也没有填全，不能把未给出的值默认为 0。

建议按下面顺序组织驱动逻辑：

阻止配置过程中发生影子转移
→ 确认时钟、单位模式、斜坡类型和运动模式
→ 写入完整工作参数
→ 按选定映射写入第一、第二影子级的全部必需字段
→ 等待 BOW 内部换算完成
→ 应用 START_CONF 的来源、极性、延迟、跳过次数和循环配置
→ 在受控条件下产生一次触发并验证转移结果

选择 S 形斜坡应修改 RAMPMODE(1:0)=10；定位或速度模式另受相应位控制。原稿把整个 RAMPMODE 写成 10，会同时固定其他模式位，不能作为所有场景的通用写法。

修改位字段要保留其他已确认的配置并保持保留位为 0。尤其 START_CONF(23:20) 的读回还涉及当前跳过计数，不能把任意实时读回值无条件当成原始配置再写回；驱动应清楚地区分配置镜像和运行状态。

两种不同的“等待”

时间等待：START_DELAY 控制触发到内部启动的时钟延迟。按手册定义：

t_{delay}=\frac{START\_DELAY}{f_{CLK}}

START 作为输出时，有效时间为 $(START\_OUT\_ADD+1)/f_{CLK}$ 。immediate_start_in=1 会让外部 START 不按普通延迟路径等待。

跳过触发次数：SHADOW_MISS_CNT 是 4 位字段，可设置 0～15。值为 5 时，每次影子转移之间跳过 5 次内部启动，在第 6 次执行下一次转移；它不是 5 ms 延时，也不只是上电后跳过一次。

另外，写入影子 BOW 参数后还需要给内部换算留出时间。按 V1.26 的说明，在完成有关写入后，至少确保接下来 $320/f_{CLK}$ 秒内不发生影子转移。例如 $f_{CLK}=16\,\mathrm{MHz}$ 时：

\frac{320}{16\times10^6}=20\,\mu\mathrm{s}

单纯在主机上“延时一下”并不一定阻止已启用的内部事件触发；必须控制触发或转移使能，保证等待窗口真实成立。

文档不一致与验证边界

V1.26 的说明正文有几处与其寄存器定义不一致：第 79 页 VSTOP 选项步骤写成 10，但第 182 页字段表将其定义为 11；第 80 页一处前置条件写 start_en(1)，而使能说明及字段表均指向 bit 4；第 71 页一个输出条件也与 START 输入/输出位表不一致。本页按字段表和对应映射整理，并把差异明确留下，涉及实际运动前应结合芯片版本、厂家确认和受控试验处理。

手册第 76 页还对单级完整参数选项中，S 形斜坡从速度模式切到定位模式提出 SH_REG10 与当前 BOW3 不相等的条件。不能把它误套到所有双级选项，因为不同选项下 SH_REG10 的含义不同。

验证时至少检查：无触发不提前转移；一次触发的寄存器映射正确；循环顺序符合三组状态推导；未映射字段保持；跳过次数和 BOW 等待有效。寄存器数值正确仍不足以证明真实机构运动安全、方向和限位正确。

来源与修订

原文：TMC4361A 启动配置。本页保留四种映射、循环、触发次数、BOW 等待、模式切换注意事项、原数值草案和两张资料图，转录主要图表并说明不完整字段；删除对话式结尾和伪装成可编译 C 的中文伪代码。
