带灯按钮的 NO、NC、COM 与指示灯端子

触点与指示灯是两类回路

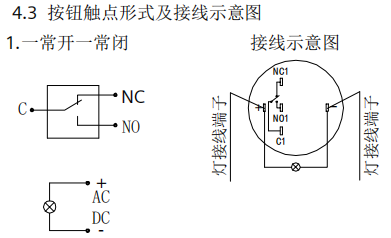

带灯按钮通常包含机械触点和指示灯组件。图中 NO、NC、C/COM 描述触点关系，灯的正负或交流标识描述灯回路。它们不能仅凭外观视为已经内部连接。

标记	未动作时的一般含义
NO	Normally Open，常开触点
NC	Normally Closed，常闭触点
COM / C	转换触点的公共端
灯端子	为指示灯供电，与触点额定值分开核对

“正常”通常指规定的未操作/未驱动状态，锁定按钮还要确认其机械状态。不是每种“一常开一常闭”组件都共用一个 COM，实际端子结构以产品图和测量为准。开关基础资料

原 24 V 结论的限制

原文写“指示灯可以直接接 24 V DC”，但现有记录没有完整灯模块型号与额定值。系列名相同也可能有不同灯电压、AC/DC 规格及触点组件，因而不能据此直接连接 24 V。

只有在具体灯模块明确标注为适用的 24 V DC 型号时，才能依其端子极性和厂商接线图使用该电源。裸 LED、带电阻灯模块和交流灯模块不能互相替代。

接到输入板前的检查

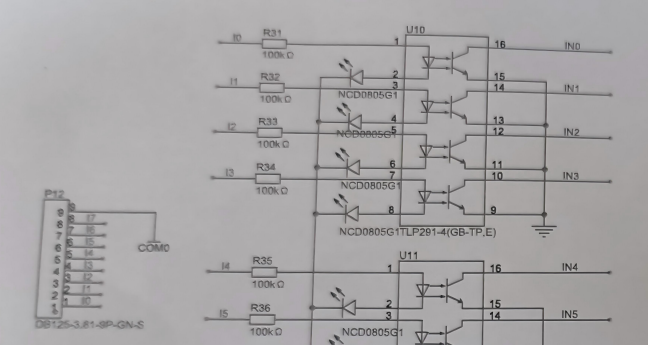

原记录还保留了一张光耦输入板照片：

照片不能可靠确定电阻值、输入电流、公共端关系或隔离方式。接线前先取得输入板原理图/说明书，核对它接受干接点还是电压输入、源型/漏型连接，以及参考地关系。

在断电、与其他回路断开的条件下，可用通断测量确认触点的未按下/按下状态；灯组件按其标识核对。本文整理触点概念，不把未知型号的照片补画成可直接上电的接线图。
