ASDA-A3 接线：电源、反馈、回生与 STO

本文围绕实拍的 ASD-A3-0121-M / ASD-A3-0121-L，100 W、200～240 V 输入驱动器，区分动力电源、控制电源、信号接口与安全转矩关闭。图中 A3-M、A3-L 和不同手册版本的定义不能混用；B3 的 44 针接口另见ASDA 控制与通信。

先读铭牌，再确认配套电机

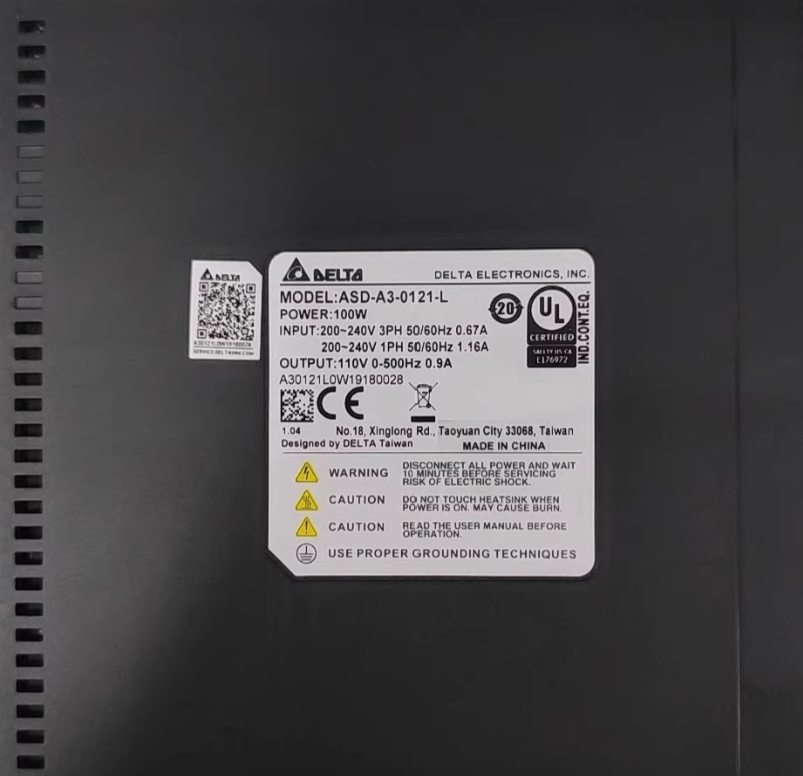

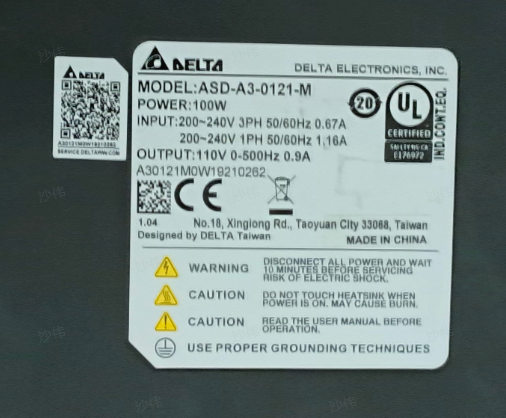

两张铭牌分别标为 ASD-A3-0121-M 与 ASD-A3-0121-L，额定功率均为 100 W。铭牌列出的输入是三相 200～240 V、0.67 A，或单相 200～240 V、1.16 A，50/60 Hz；输出为 110 V、0～500 Hz、0.9 A。输入电压、输入相数、输出电压是三件不同的事，不能根据“伺服三相”就接入 380 V。

旧记录还写有电机型号 ECMA-C10301HS，但这组照片没有它的铭牌，也没有完整订货码表。保留这个设备线索，不据此认定电机是“脉冲型、增量编码器、带抱闸”。脉冲是驱动器的一种命令接口；电机、编码器协议、反馈线、抱闸和驱动器的匹配需要分别查证。

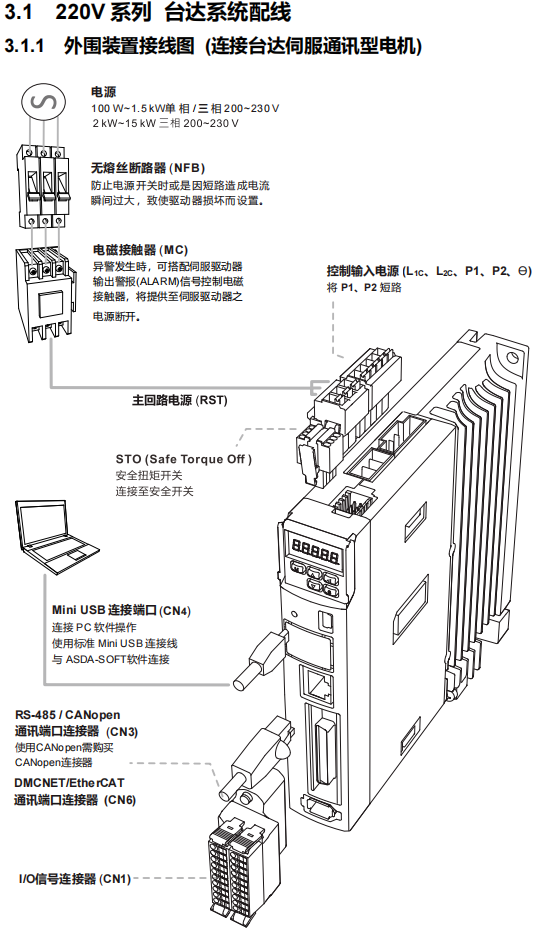

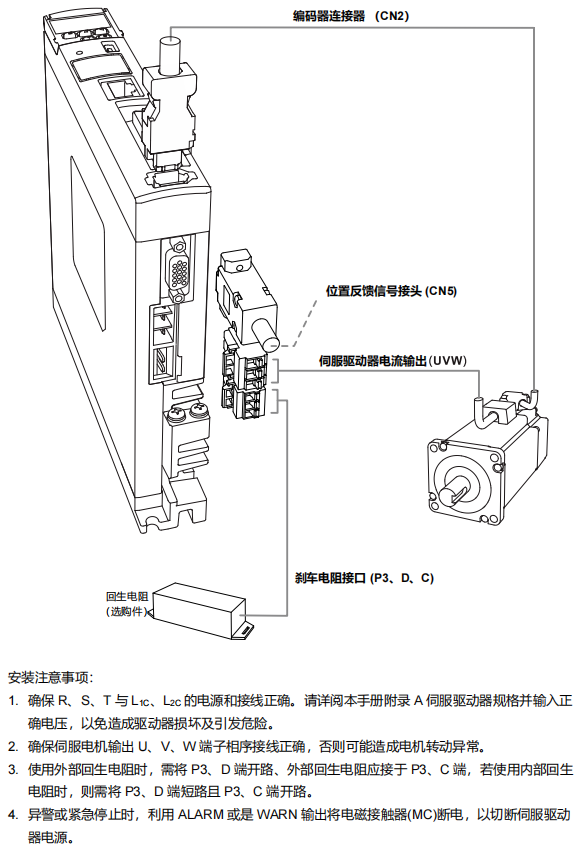

下面两张总图给出电源、接触器、主回路、反馈、通信与再生电阻的相对位置。其中小功率单相适用范围、CN3/CN6 的协议和安全接口均有机型限制。

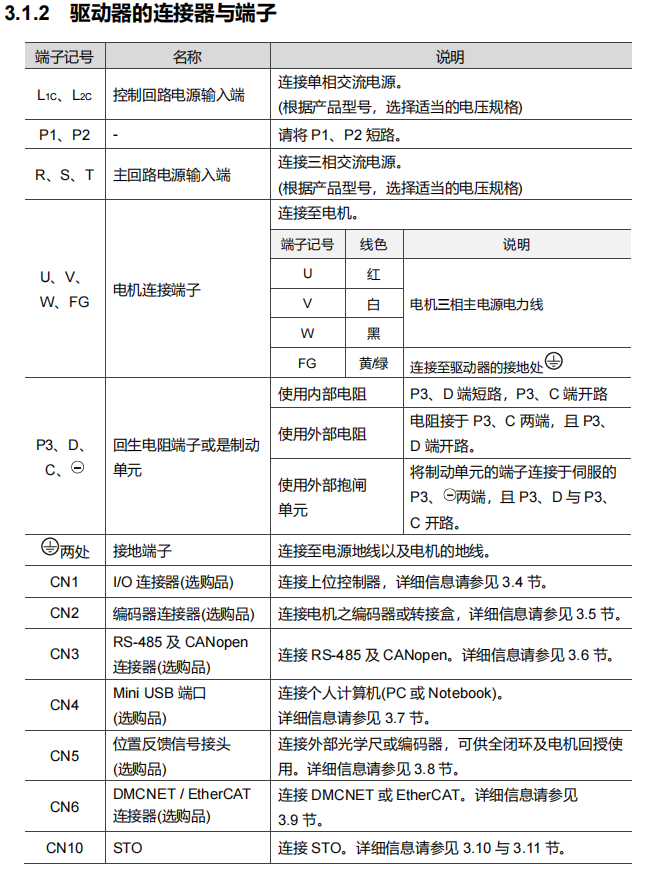

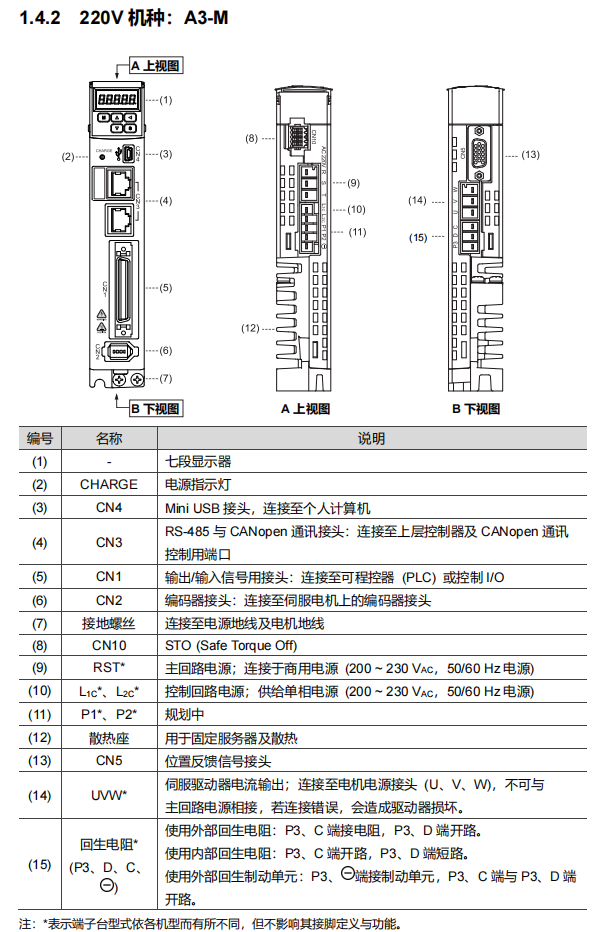

动力端子和控制端子

标记	本组 A3 资料中的用途	容易混淆的地方
R / S / T	主回路交流输入	采用铭牌与对应接线图规定的电压和相数；不能接电机输出
L1C / L2C	控制回路单相交流输入的一对端子	L2C 不是保护地；这两端之间承受控制电源电压
U / V / W	驱动器向电机输出的三相动力线	不能与市电输入端互换
接地符号、FG	机壳与保护接地	不把直流母线负端、模拟地或通信地当作保护地
P1 / P2	原手册注明按要求短接的功率侧端子；本组版本还标有“规划中”	不是 DI，也不是 SON；不能串接使能按钮或急停开关
P3 / D / C	回生电阻连接端	P3 不是电机功率参数；是否保留短接片由电阻接法决定
圈内负号端	直流母线负端，配合规定的制动单元接法	不是温度符号，也不是地线

原图中 P1/P2 的名称在不同版本资料里可能涉及预留或直流电抗器。应以本机完整型号对应手册为准，保留规定的出厂连接，不从端子字母猜功能。旧稿把它们画成“P1—使能开关—急停—P2”，该接法已撤销。

单相、三相与共直流母线

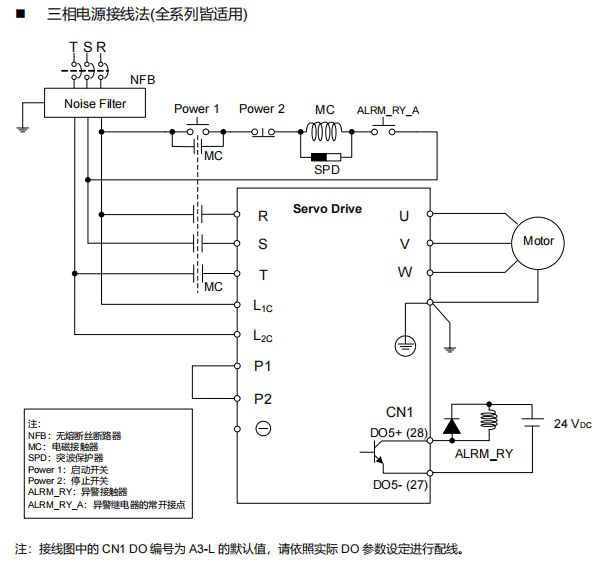

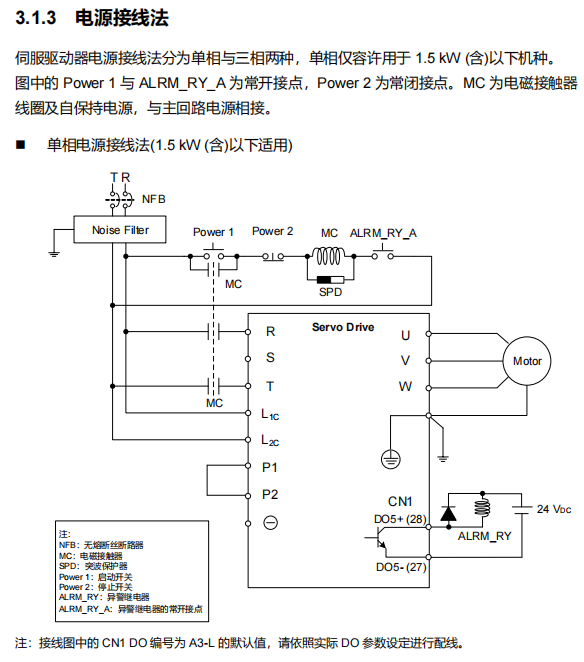

单相示意图将主回路接到 R/T，S 不接，控制电源另接 L1C/L2C；原图限定 1.5 kW 及以下适用型号。三相示意图使用 R/S/T。这些图展示接触器保持回路、故障继电器和电源滤波的关系，不代表所有 A3 电压档都采用相同配线。

图中的 Power 1 是启动按钮，Power 2 是停止按钮，MC 是电磁接触器，ALRM_RY_A 是故障继电器接点，NFB 是无熔丝断路器。SPD 跨接在接触器线圈两端，用于抑制线圈开断产生的浪涌。DO5 的针脚标注是图示 A3-L 的默认配置，应与实际 DO 功能分配核对。

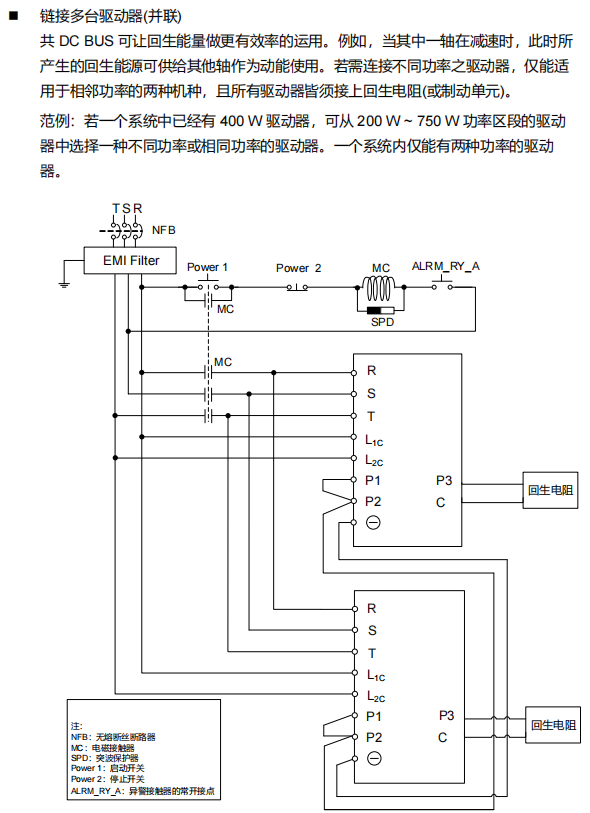

共 DC BUS 可以让减速轴的再生能量供其他轴使用，但能否并联、允许的功率组合、母线保护和制动能力都有条件。保留原图中“400 W 搭配 200～750 W 区段、只采用两种功率并各接回生电阻”的例子作为该页资料的限定示例，不能推广为所有驱动器的并联规则。

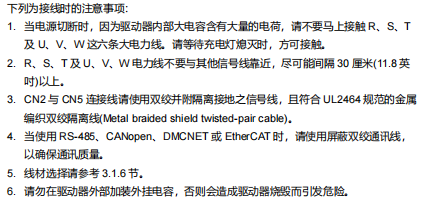

接线前断开所有电源，等待铭牌规定的放电时间，再确认无危险电压；本组铭牌写明至少等待 10 分钟。图示还要求动力线与其他信号线至少间隔 30 cm，反馈线使用规定的屏蔽双绞线，通信线按协议选用屏蔽双绞线。实际布线还需满足本机完整手册及现场安装条件。

回生电阻与外部制动单元

接法	本组图示连接	应检查的状态
内部回生电阻	P3-D 短接，P3-C 不接外部电阻	内置电阻是否确实存在，功率是否满足工况
外部回生电阻	电阻接 P3-C，移除 P3-D 短接片	阻值、连续及脉冲功率、散热和参数一致
外部制动单元	按图连接 P3 与母线负端，P3-D、P3-C 按该接法断开	必须使用匹配的制动单元及其完整说明

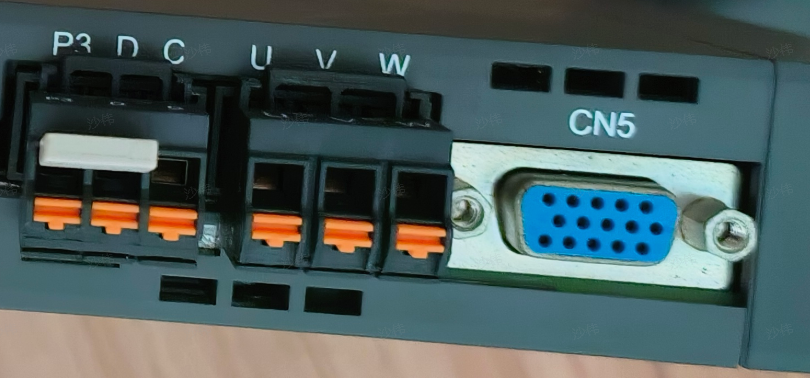

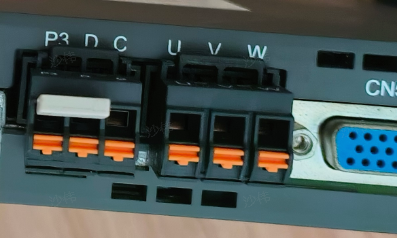

照片中的白色短接片位于 P3/D 一侧。它说明拍照时的端子状态，不足以证明接线已经适用于其他设备或工况。

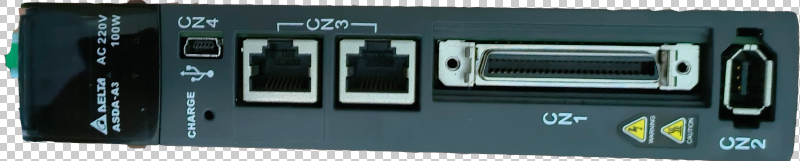

信号接口按编号与机型分别识别

接口	图示用途	核对重点
CN1	可编程 DI/DO、模拟量与位置脉冲	A3-L/M 图示为 50 针、10 DI、6 DO；B3 表不能直接套用
CN2	电机编码器反馈	反馈协议、线缆与电机型号匹配
CN3	RS-485；支持的机型还包括 CANopen	A3-L 与 A3-M 的端口数量及协议能力不同
CN4	Mini USB 调试接口	连接 ASDA-Soft 等对应版本调试软件
CN5	外部机械位置反馈	用于全闭环等功能，与 CN2 电机反馈不同
CN6	DMCNET / EtherCAT 等机型对应接口	有无接口及使用的协议由后缀决定
CN10	支持机型的 STO 接口	与普通 DI、报警输出和动力隔离分别设计

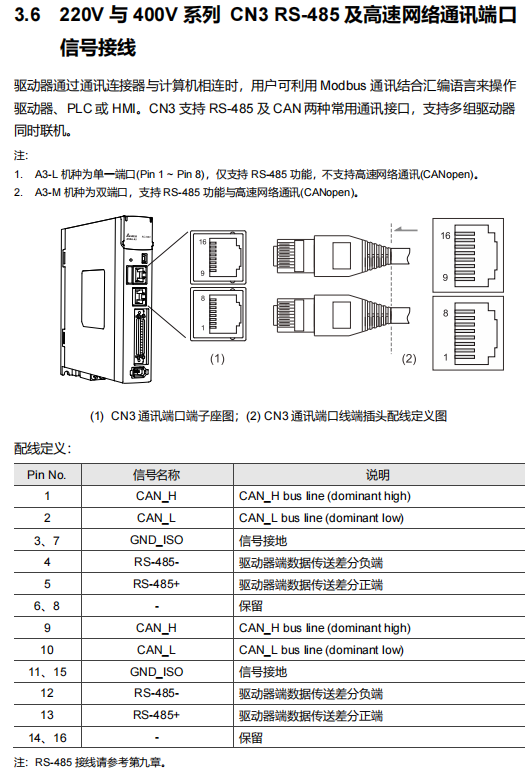

CN3：RJ45 外形不等于以太网

这组 A3 手册中，A3-L 为单端口且只支持 RS-485；A3-M 为双端口，支持 RS-485 与 CANopen。图示单个端口的 4=RS-485−、5=RS-485+，3/7=GND_ISO；CAN 使用 1/2，其余保留。第二端口编号另列为 9～16。

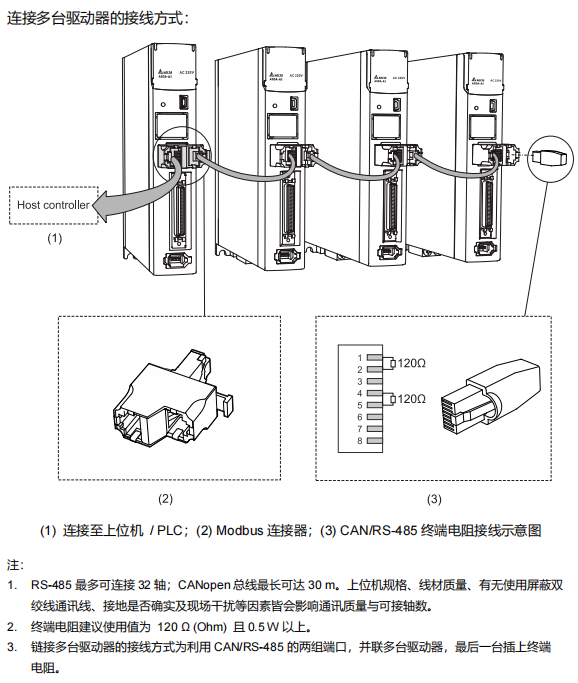

接 RS-485 转换器时，以正负信号定义核对，不能只依赖不同厂商可能相反的 A/B 标签。通信参考地、屏蔽层与保护地承担不同作用；按隔离方式、共模范围和手册接地方案连接。双端口可用于总线串接，终端电阻按总线两端及控制器内置终端情况配置，不是每个节点都并一个电阻。

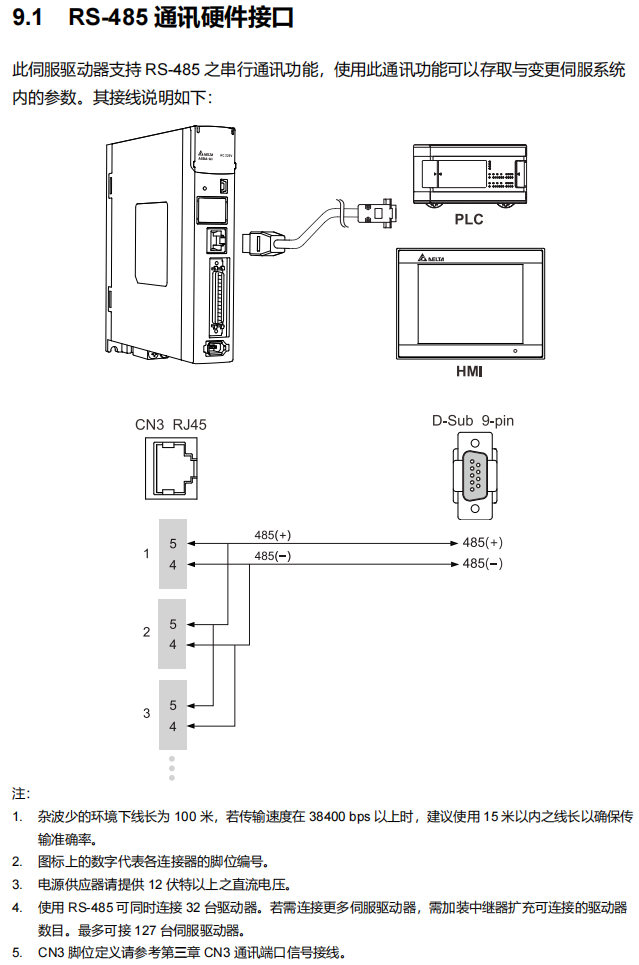

原图给出 120 Ω、0.5 W 以上的终端电阻示例，并区分 CAN 的 1/2 脚和 RS-485 的 4/5 脚。图中 32 轴、扩展中继后最多 127 轴、线长及速率建议属于该资料的条件，不能把逻辑站号上限当作任意电气负载数，也不能把 CAN 的线长直接作为 RS-485 保证值。

CN1：先确认观察方向，再按针脚接线

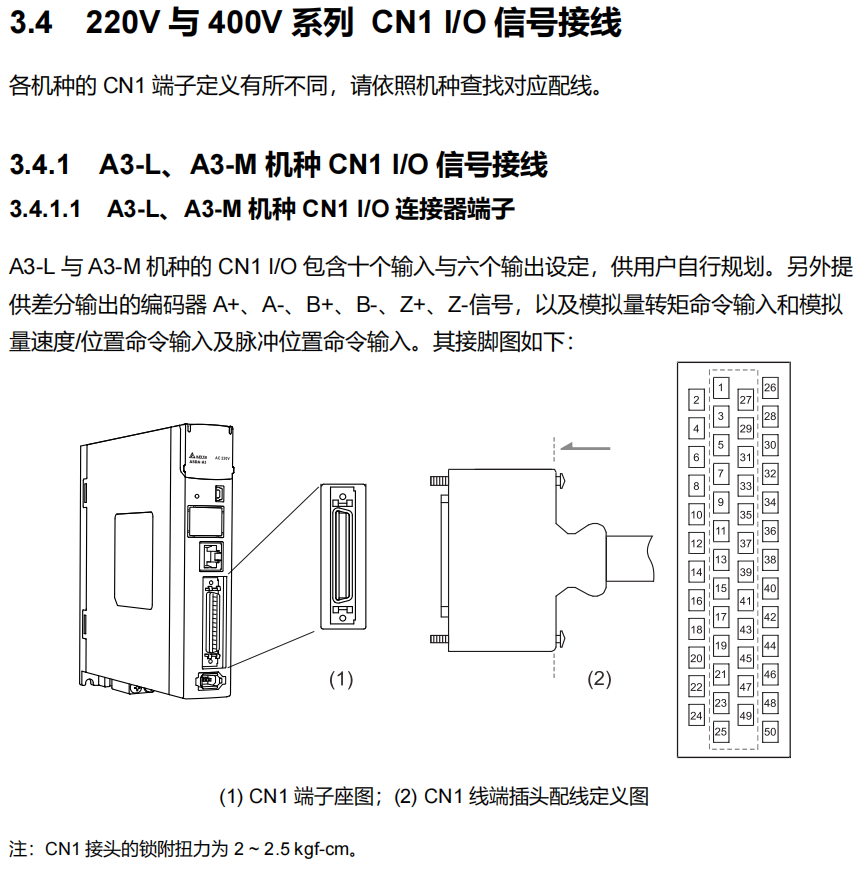

插座视图与线端插头视图可能互为镜像。A3-L/M 的 CN1 图给出 50 针编号和 10 DI/6 DO，连接器锁附扭矩示例为 2～2.5 kgf·cm。针脚逐项定义和 B3 差异见控制与通信笔记，不要按插头外形照搬其他系列。

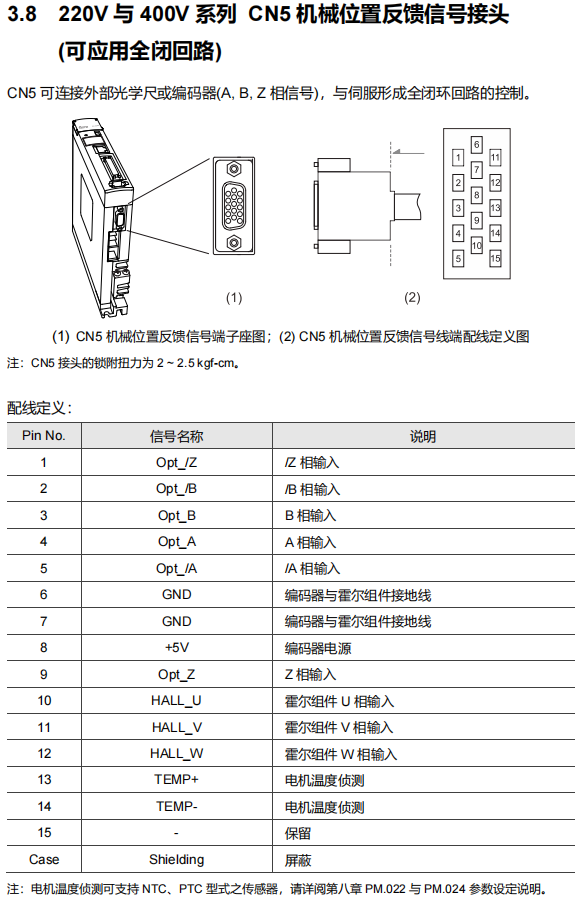

CN2 与 CN5：电机反馈和负载反馈

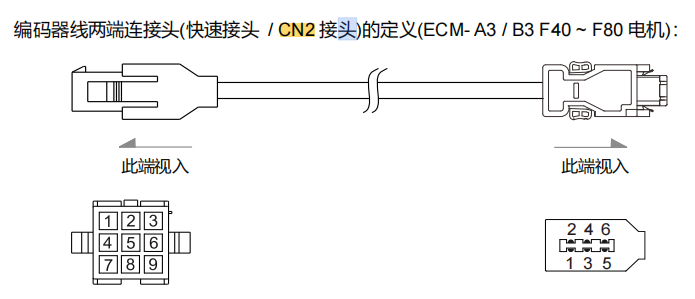

CN2 负责配套电机编码器信号。原图另保留 ECM-A3/B3 F40～F80 电机的快速接头与 CN2 线端示意；这是特定电机和线缆的观察方向说明，不证明上文 ECMA-C10301HS 可以直接使用同一条线。

CN5 图中 A/B/Z 及反相信号用于外部编码器或光学尺；另有 5 V、GND、HALL_U/V/W、TEMP+/TEMP−、保留脚和屏蔽壳。温度传感器对应的是这些专用温度输入，不能与母线负端混淆。

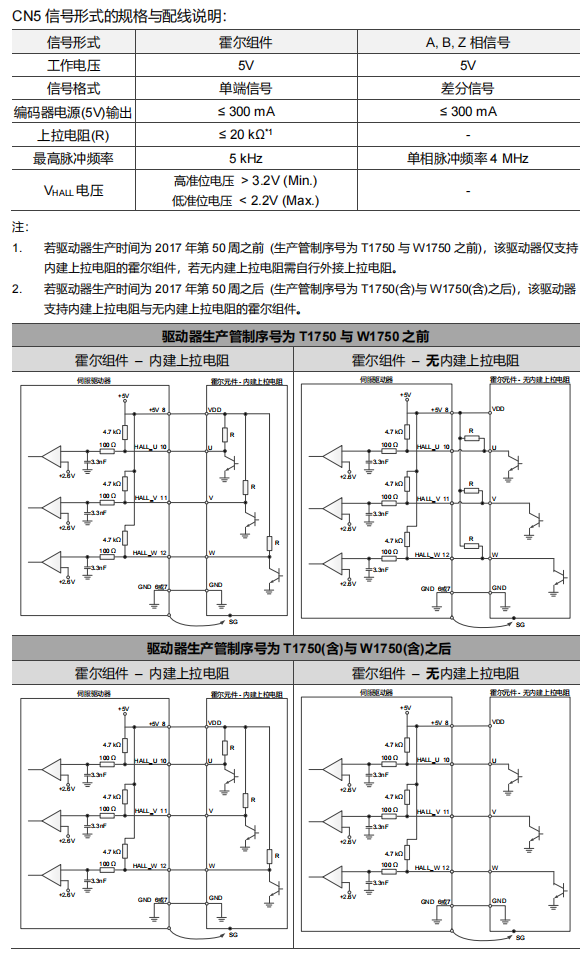

原规格图给出 5 V 反馈、编码器供电不超过 300 mA、差分 A/B/Z 单相最高 4 MHz，以及霍尔单端输入的阈值和上拉条件；还区分 2017 年第 50 周前后的驱动器批次。使用时要先确认这张节选确属本机版本，不能跨系列推广这些额定值。

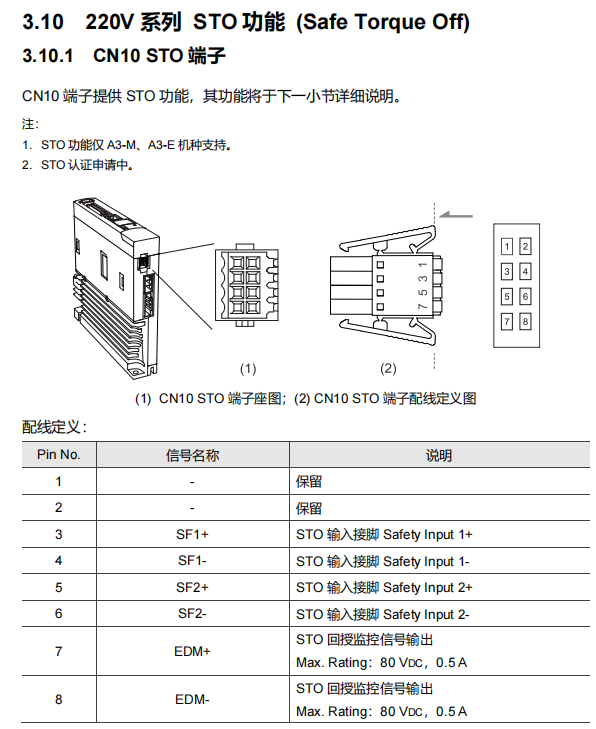

CN10：STO、普通停机与断电

STO 通过两路安全输入抑制产生转矩的驱动输出。它不切断所有电源，不提供检修用的电气隔离，也不保证电机主动减速或垂直负载保持。停车策略、机械抱闸、紧急停止及检修隔离需要结合机械风险分别处理。

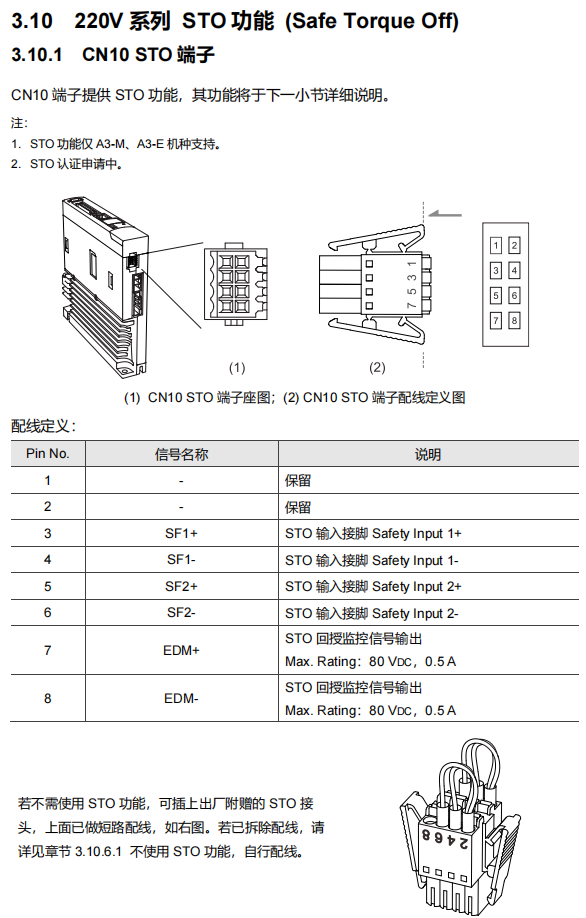

本组旧图注明 220 V A3-M/A3-E 支持 STO，并保留“认证申请中”的历史文字；不能据此判断当前产品的认证状态。图示 SF1+/−、SF2+/− 是两路安全输入，EDM+/− 是故障监控输出，不是安全输出，1/2 为保留。

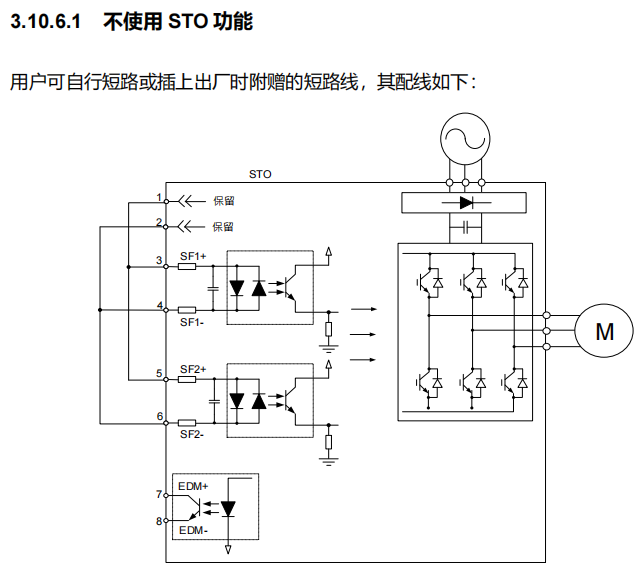

原资料还附有“未使用 STO”时的出厂短接示意。保留它是为了识别已有接线状态；短接不提供安全停机功能，不能用它排除安全报警或代替经过评估的安全回路。

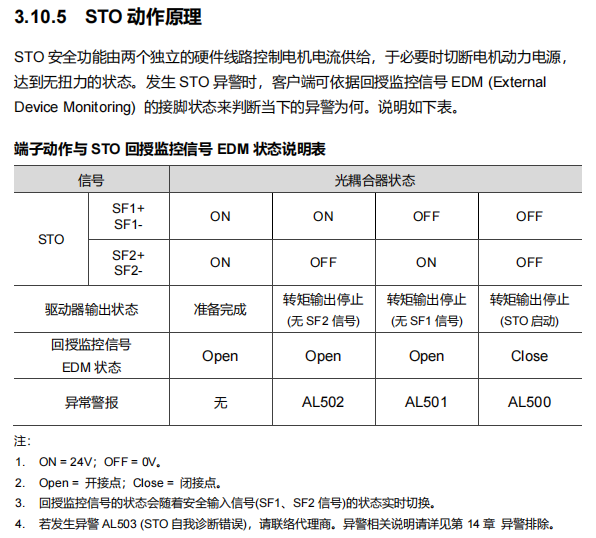

在图示逻辑中，两路输入均有效时为准备状态；一路失效就停止转矩输出并产生对应报警，两路均失效对应 STO 动作。EDM 状态和 AL500/501/502 只按该表解释，不能只看一根普通 DO 就断定整个安全链有效。

接入前留下可追溯记录

记录完整驱动器型号与固件、电机和编码器型号、输入电源、反馈线料号、实际 DI/DO 分配、回生电阻、STO/抱闸方案及对应手册版本。先核对接线和静态信号，再进行有限行程、受控速度的动作验证；本文没有声称已完成实机通电或安全功能验证。

原始照片及手册节选来自接线记录。厂家资料入口见 Delta ASDA-A3 应用资料说明；下载完整手册时须使机型、电压档与版本相符。
