TMC4361A功能方框图

参考网站1 | 参考网站2 |

TMC4361A-LA 功能方框图详解

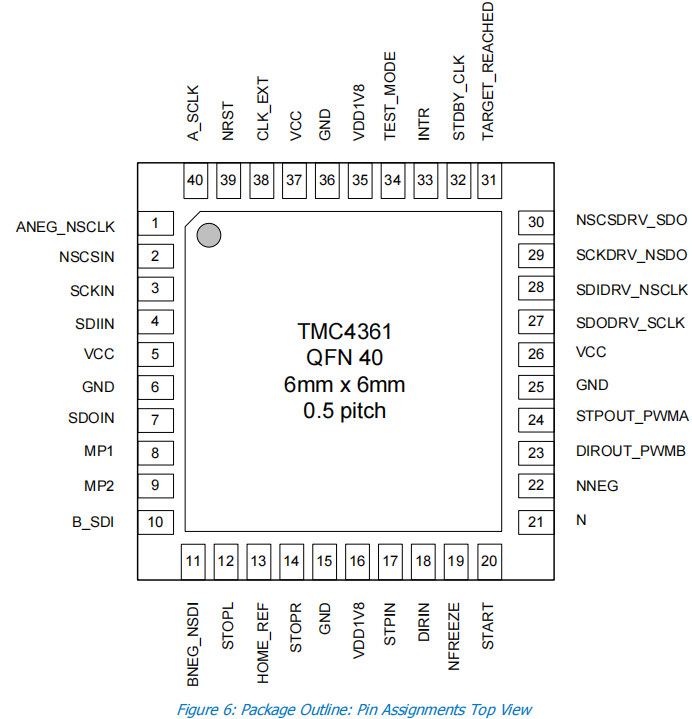

TMC4361A 引脚功能详解表

📡 通信接口引脚

引脚名称	类型	功能描述	与STM32连接	备注
NSCSIN	输入	SPI片选信号(低电平有效)	PA4	主机控制TMC4361A的SPI片选
SCKIN	输入	SPI时钟输入	PA5	接收STM32的SPI时钟信号
SDIIN	输入	SPI数据输入(MOSI)	PA7	接收STM32发送的命令和数据
SDOIN	输出	SPI数据输出(MISO)	PA6	向STM32发送状态和位置信息

🔄 步进驱动器接口引脚

引脚名称	类型	功能描述	连接对象	备注
NSCSDRV_SDO	输出	驱动器SPI片选/串行数据输出	TMC2xxx驱动器	控制下级步进驱动器
SDODRV_SCLK	输出	驱动器串行数据输出/SPI时钟	TMC2xxx驱动器	SPI通信时钟
SCKDRV_NSDO	输出	驱动器SPI时钟/片选信号	TMC2xxx驱动器	复用功能引脚
SDIDRV_NSCLK	输入/输出	驱动器数据输入/时钟信号	TMC2xxx驱动器	双向通信

🎯 步进输出接口引脚

引脚名称	类型	功能描述	连接对象	备注
STPOUT_PWMA	输出	步进脉冲输出/PWM A相	步进驱动器STEP	可配置为STEP或PWM输出
DIRPOUT_PWMB	输出	方向信号输出/PWM B相	步进驱动器DIR	可配置为DIR或PWM输出

🔍 编码器接口引脚

引脚名称	类型	功能描述	连接对象	电气特性
A_SCLK	输入	编码器A相信号/串行时钟	增量编码器A+	差分输入支持
ANEG_NSCLK	输入	编码器A相反相/串行时钟反相	增量编码器A-	差分输入支持
B_SDI	输入	编码器B相信号/串行数据输入	增量编码器B+	差分输入支持
BNEG_NSDI	输入	编码器B相反相/串行数据反相	增量编码器B-	差分输入支持
N	输入	编码器Z相(索引)信号	增量编码器Z+	索引脉冲
NNEG	输入	编码器Z相反相信号	增量编码器Z-	差分输入

🛡️ 安全和控制引脚

引脚名称	类型	功能描述	连接建议	电气特性
HOME	输入	原点开关输入	机械或光电开关	内部上拉，低电平触发
STOPL	输入	左限位开关	左侧限位开关	内部上拉，低电平触发
STOPR	输入	右限位开关	右侧限位开关	内部上拉，低电平触发
STPIN	输入	外部步进脉冲输入	外部脉冲发生器	外部控制模式
DIRIN	输入	外部方向信号输入	外部方向控制	外部控制模式
NFREEZE	输入	紧急停止信号(低电平有效)	急停开关	立即冻结所有运动

📤 状态输出引脚

引脚名称	类型	功能描述	连接建议	用途
INTR	输出	中断输出信号	STM32中断输入(PA2)	状态变化通知
TARGET_REACHED	输出	目标到达指示	LED指示灯或逻辑输入	运动完成指示
START	输入/输出	启动信号(双向)	启动按钮或外部控制	可配置为输入或输出

⚡ 电源和时钟引脚

引脚名称	类型	电压	功能描述	连接要求
VCC	电源	3.3V	主电源输入	稳定3.3V供电，100nF去耦电容
VDD1V8(2x)	电源	1.8V	内部1.8V电源	外接100nF电容到地
GND	电源	0V	接地	良好接地设计
CLK_EXT	输入	3.3V	外部时钟输入	可选外部时钟源
STDBY_CLK	输出	3.3V	待机时钟输出	低功耗模式时钟

🔧 特殊功能引脚

引脚名称	类型	功能描述	连接建议	备注
NRST	输入	复位输入(低电平有效)	STM32控制(PA3)	外部复位控制
TEST_MODE	输入	测试模式选择	接地(正常工作)	生产测试用
MP1	输入/输出	多功能引脚1	根据配置使用	可配置多种功能
MP2	输入/输出	多功能引脚2	根据配置使用	可配置多种功能

🔌 与您STM32F103RET6的连接映射

根据您的硬件配置，主要连接关系：

TMC4361A引脚	STM32F103RET6引脚	功能
NSCSIN	PA4	SPI片选
SCKIN	PA5	SPI时钟
SDIIN	PA7	SPI MOSI
SDOIN	PA6	SPI MISO
NRST	PA3	复位控制
INTR	PA2	中断输入

📋 引脚配置建议

基础配置模式

// SPI通信引脚 - 必须连接
NSCSIN  -> STM32 PA4 (SPI_CS)
SCKIN   -> STM32 PA5 (SPI_SCK)
SDIIN   -> STM32 PA7 (SPI_MOSI)
SDOIN   -> STM32 PA6 (SPI_MISO)

// 控制引脚 - 推荐连接
NRST    -> STM32 PA3 (GPIO_OUTPUT)
INTR    -> STM32 PA2 (GPIO_INPUT)

// 步进输出 - 连接到步进驱动器
STPOUT_PWMA -> 步进驱动器 STEP输入
DIRPOUT_PWMB -> 步进驱动器 DIR输入

高级配置模式(带编码器)

// 编码器连接 - 闭环控制
A_SCLK    -> 编码器 A+
ANEG_NSCLK -> 编码器 A-
B_SDI     -> 编码器 B+
BNEG_NSDI -> 编码器 B-
N         -> 编码器 Z+
NNEG      -> 编码器 Z-

// 安全开关连接
HOME      -> 原点开关
STOPL     -> 左限位开关
STOPR     -> 右限位开关
NFREEZE   -> 急停开关

---

graph TB
    subgraph "STM32F103RET6 正确引脚配置"
        PA4[PA4 - SPI1_CS<br/>已配置]
        PA5[PA5 - SPI1_SCK<br/>已配置]
        PA6[PA6 - SPI1_MISO<br/>已配置]
        PA7[PA7 - SPI1_MOSI<br/>已配置]
        PA8[PA8 - RCC_MCO<br/>时钟输出]
        PA2[PA2 - USART2_TX<br/>已配置]
        PA3[PA3 - USART2_RX<br/>已配置]

        PB3[PB3 - GPIO_Output<br/>TMC_START]
        PB4[PB4 - GPIO_EXTI4<br/>TMC_DONE]
        PB5[PB5 - GPIO_EXTI5<br/>TMC_INTR]
        PB6[PB6 - I2C1_SCL<br/>EEPROM时钟]
        PB7[PB7 - I2C1_SDA<br/>EEPROM数据]
    end

    subgraph "TMC4361A连接"
        TMC_SPI[SPI通信接口]
        TMC_CLK[时钟输入CLK]
        TMC_START_SIG[START启动信号]
        TMC_DONE_SIG[DONE完成信号]
        TMC_INTR_SIG[INTR中断信号]
    end

    PA4 --> TMC_SPI
    PA5 --> TMC_SPI
    PA6 --> TMC_SPI
    PA7 --> TMC_SPI
    PA8 --> TMC_CLK
    PB3 --> TMC_START_SIG
    PB4 --> TMC_DONE_SIG
    PB5 --> TMC_INTR_SIG

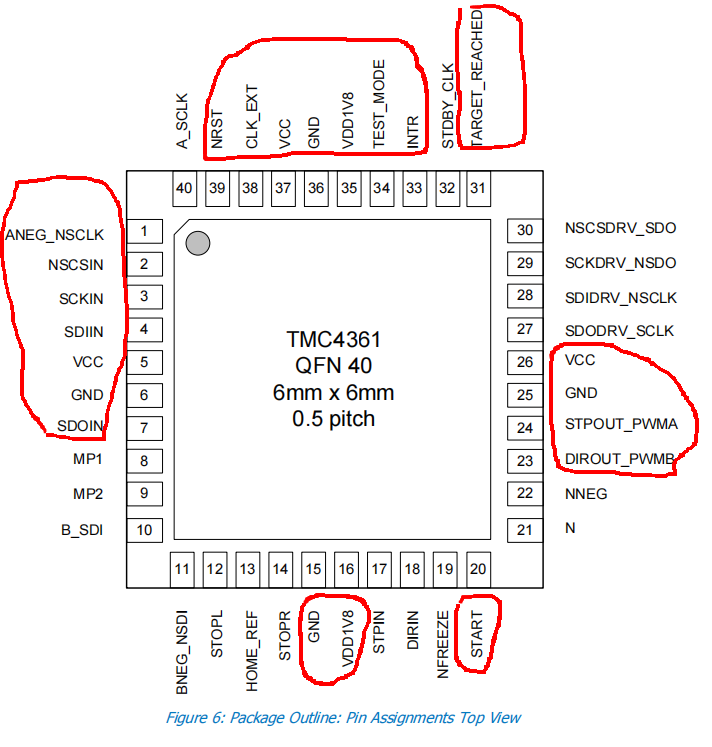

TMC4361A 实际使用引脚功能分析

🔌 SPI通信接口组 (与STM32F103RET6通信)

引脚名称	功能类型	详细功能描述	在您系统中的作用
NSCSIN	SPI片选输入	SPI通信的片选信号(低电平有效)	连接STM32 PA4，控制SPI通信开始/结束
SCKIN	SPI时钟输入	接收主机SPI时钟信号	连接STM32 PA5，接收SPI时钟
SDIIN	SPI数据输入	接收主机发送的数据(MOSI)	连接STM32 PA7，接收命令和配置数据
SDOIN	SPI数据输出	向主机发送数据(MISO)	连接STM32 PA6，发送状态和位置信息

⚡ 电源系统组

引脚名称	电压等级	功能描述	数量	连接要求
VCC	3.3V	主电源输入	多个	稳定3.3V供电，需加100nF去耦电容
GND	0V	接地引脚	多个	良好的接地连接，减少噪声
VDD1V8	1.8V	内部1.8V电源	2个	外接100nF电容到地，内部稳压器输出

🎛️ 控制信号组

引脚名称	信号类型	功能描述	连接建议
NRST	复位输入	硬件复位信号(低电平有效)	连接STM32 PA3，可软件控制复位
CLK_EXT	时钟输入	外部时钟源输入	可连接外部晶振或由STM32提供时钟
TEST_MODE	测试控制	芯片测试模式选择	通常接地(正常工作模式)
START	启动信号	运动启动信号(可配置为输入或输出)	可连接启动按钮或外部控制信号

graph TD
    subgraph "DONE信号时序图"
        A[运动开始<br/>DONE = 0V]
        B[运动进行中<br/>DONE = 0V]
        C[运动完成瞬间<br/>上升沿触发]
        D[运动完成<br/>DONE = 3.3V]
    end

    A --> B
    B --> C
    C --> D

    C --> E[触发EXTI4中断<br/>CPU执行中断处理]
    E --> F[处理运动完成逻辑<br/>清除中断标志]

📤 状态输出组

引脚名称	输出类型	功能描述	实际应用
INTR	中断输出	状态变化中断信号	连接STM32 PA2，通知运动完成/错误等状态
TARGET_REACHED	状态输出	目标位置到达指示	可连接LED指示灯或外部逻辑电路

graph TB
    subgraph "TMC4361A中断事件分类"
        A[运动控制事件]
        B[错误检测事件]
        C[状态变化事件]
        D[通信事件]
    end

    A --> A1[位置到达]
    A --> A2[速度到达]
    A --> A3[加速完成]
    A --> A4[减速开始]

    B --> B1[限位开关触发]
    B --> B2[编码器错误]
    B --> B3[电机堵转]
    B --> B4[过流保护]

    C --> C1[运动方向改变]
    C --> C2[待机模式切换]
    C --> C3[参考点找到]

    D --> D1[SPI通信错误]
    D --> D2[寄存器访问错误]

    A1 --> E[INTR信号高电平]
    A2 --> E
    B1 --> E
    B2 --> E
    C1 --> E
    D1 --> E

🚀 运动输出组

引脚名称	输出功能	详细描述	连接对象
STPOUT_PWMA	步进脉冲/PWM A	步进电机脉冲输出或PWM A相信号	连接步进驱动器的STEP输入
DIROUT_PWMB	方向信号/PWM B	步进电机方向或PWM B相信号	连接步进驱动器的DIR输入

STM32F103R3T6的8个GPIO输入的作用：

graph TB
    subgraph "8路光耦隔离输入 (第6页)"
        A[外部24V信号输入]
        B[TLP291-4光耦隔离]
        C[STM32 GPIO输入]
        D[LED状态指示]
    end

    subgraph "输入信号类型"
        E1[限位开关信号]
        E2[急停按钮信号]
        E3[传感器检测信号]
        E4[外部控制信号]
        E5[安全门开关]
        E6[启动/停止按钮]
        E7[故障报警信号]
        E8[外部设备状态]
    end

    A --> B
    B --> C
    B --> D

    E1 --> A
    E2 --> A
    E3 --> A
    E4 --> A
    E5 --> A
    E6 --> A
    E7 --> A
    E8 --> A

STM32F103R3T6的8个GPIO输出的作用：

graph TB
    subgraph "8路继电器输出 (第7页)"
        A[STM32 GPIO输出]
        B[SS8550三极管驱动]
        C[继电器RELAY1-4]
        D[高压/大电流负载]
    end

    subgraph "输出控制对象"
        E1[电磁阀控制]
        E2[指示灯/报警灯]
        E3[风扇/冷却系统]
        E4[加热器控制]
        E5[外部设备启停]
        E6[气缸控制]
        E7[联锁输出]
        E8[状态指示]
    end

    A --> B
    B --> C
    C --> D

    D --> E1
    D --> E2
    D --> E3
    D --> E4
    D --> E5
    D --> E6
    D --> E7
    D --> E8

---

🔍 编码器接口组

引脚名称	信号类型	功能描述	说明
ANEG_NSCLK	编码器A相反相	差分编码器A相负信号或串行时钟反相	支持差分编码器输入，提高抗干扰能力

📋 系统功能分析

基础配置模式

// 您的系统实现了TMC4361A的核心功能：
✅ SPI通信控制 (NSCSIN, SCKIN, SDIIN, SDOIN)
✅ 步进电机控制 (STPOUT_PWMA, DIROUT_PWMB)
✅ 状态监控 (INTR, TARGET_REACHED)
✅ 硬件控制 (NRST, START)
✅ 编码器支持 (ANEG_NSCLK - 部分)
✅ 外部时钟 (CLK_EXT)

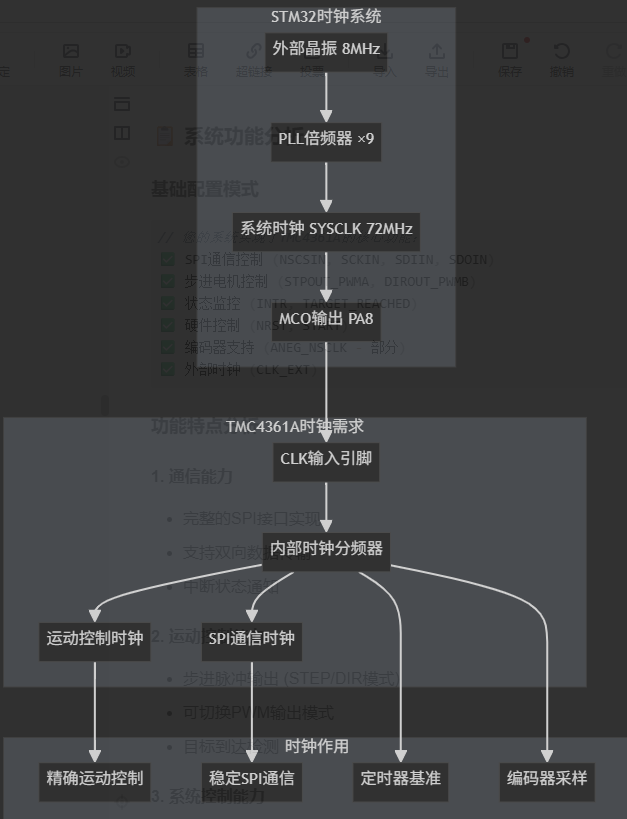

时钟路径： STM32 SYSCLK (72MHz) → MCO输出 (PA8) → TMC4361A CLK输入 同步优势： ✅ 避免时钟域交叉问题 ✅ 减少SPI通信错误 ✅ 提高数据传输可靠性

// MCO与SPI通信的关系
MCO频率 = 72MHz (SYSCLK)
SPI频率 = 2.25MHz (SYSCLK/32)

时钟比例 = MCO : SPI = 72MHz : 2.25MHz = 32:1

功能特点分析

1. 通信能力

• 完整的SPI接口实现
• 支持双向数据传输
• 中断状态通知

2. 运动控制能力

• 步进脉冲输出 (STEP/DIR模式)
• 可切换PWM输出模式
• 目标到达检测

3. 系统控制能力

• 硬件复位控制
• 外部时钟输入支持
• 启动信号控制

4. 反馈能力

• 部分编码器支持 (仅A相反相)
• 状态中断通知
• 目标到达指示

🔧 实际应用场景

根据您的引脚配置，这个设计适合：

✅ 开环步进电机控制
✅ 精确位置控制
✅ 速度控制应用
✅ 多轴同步控制
✅ 自动化设备控制

⚠️ 功能限制

❌ 完整闭环控制 (缺少编码器B相、Z相)
❌ 差分编码器支持 (仅有A相反相)
❌ 限位开关保护 (未使用STOPL/STOPR)
❌ 原点开关功能 (未使用HOME)
❌ 紧急停止 (未使用NFREEZE)

💡 设计优化建议

1. 增加安全功能：考虑连接限位开关(STOPL/STOPR)
2. 完善编码器接口：如需闭环控制，添加B相和Z相信号
3. 增加保护功能：连接NFREEZE实现紧急停止
4. 原点功能：连接HOME开关实现自动回零

这个引脚配置实现了TMC4361A的核心运动控制功能，适合大多数开环步进电机控制应用。

---

---

---

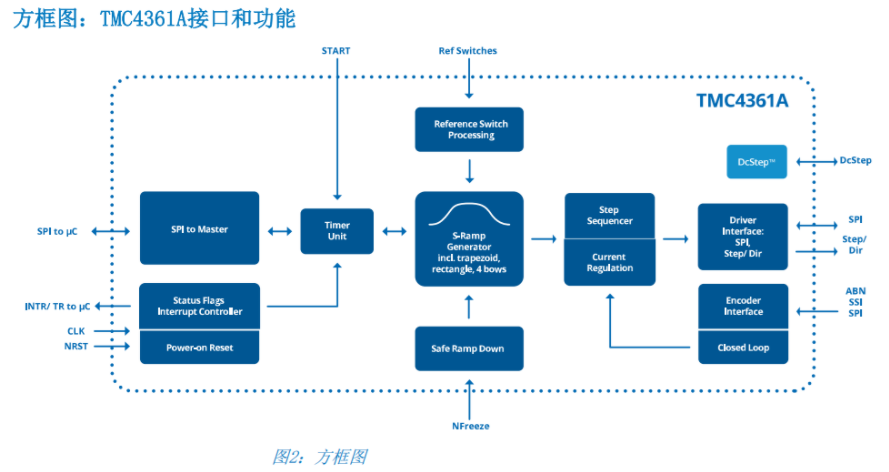

核心架构分析

TMC4361A是一个高度集成的运动控制器，从方框图可以看出它具有以下主要功能模块：

1. 通信接口模块

SPI to μC (SPI转微控制器)

• 功能: 与您的STM32F103RET6进行主要通信
• 用途: 接收运动命令、配置参数、读取状态
• 连接: 通过SPI接口(SCK/MISO/MOSI/CS)连接到STM32

SPI to Master (SPI主接口)

• 功能: 作为SPI主设备控制外部步进驱动器
• 用途: 直接控制支持SPI的步进驱动器(如TMC2xxx系列)
• 优势: 可以实现更精确的电流控制和微步控制

2. 核心运动控制模块

S-Ramp Generator (S型斜坡生成器)

功能特点:
- 生成平滑的S型加减速曲线
- 避免急转弯带来的震动和噪音
- 支持多种运动模式:
  * 位置模式 (Point-to-Point)
  * 速度模式 (Continuous)
  * 外部控制模式

Timer Unit (定时器单元)

• 功能: 为运动控制提供精确的时基
• 作用: 确保步进脉冲的精确时序
• 重要性: 决定运动的平滑性和精度

Step Sequencer (步进序列发生器)

• 功能: 生成步进脉冲序列
• 输出: STEP/DIR信号到步进驱动器
• 特点: 支持微步细分和复杂的步进模式

3. 电流和驱动控制

Current Regulation (电流调节)

• 功能: 智能电流管理
• 作用: 根据负载和速度动态调整电流
• 好处: 降低功耗，减少发热

Driver Interface: SPI (驱动器SPI接口)

• 功能: 直接控制智能步进驱动器
• 支持: TMC2xxx系列驱动器
• 优势: 实现无传感器负载检测、静音控制等

4. 反馈和闭环控制

Encoder Interface (编码器接口)

支持编码器类型:
- ABN增量编码器 (A/B/Z信号)
- SSI绝对编码器 (串行同步接口)
- SPI编码器

功能:
- 位置反馈
- 速度测量
- 失步检测

Closed Loop (闭环控制)

• 功能: 基于编码器反馈的位置闭环
• 算法: PID控制算法
• 作用: 自动补偿失步，提高精度

5. 安全和保护功能

Reference Switch Processing (参考开关处理)

支持开关类型:
- 限位开关 (LEFT/RIGHT)
- 原点开关 (HOME)
- 启动开关 (START)

功能:
- 自动回零
- 限位保护
- 安全停机

Safe Ramp Down (安全斜坡下降)

• 功能: 紧急情况下的安全停机
• 特点: 按照设定的减速曲线安全停止
• 触发: 限位开关、急停信号等

Status Flag Interrupt Controller (状态中断控制器)

• 功能: 实时状态监控和中断生成
• 用途: 向STM32报告运动完成、错误等状态

6. 系统控制模块

Poweron Reset (上电复位)

• 功能: 系统初始化和复位管理
• 作用: 确保系统可靠启动

TMC4361A-LA 实际应用用法

典型应用场景

1. 精密定位系统

// 配置位置模式
TMC4361A_SPI_WriteRegister(TMC4361A_RAMPMODE, 0);  // 位置模式
TMC4361A_SPI_WriteRegister(TMC4361A_VMAX, 50000);   // 最大速度
TMC4361A_SPI_WriteRegister(TMC4361A_AMAX, 10000);   // 加速度
TMC4361A_SPI_WriteRegister(TMC4361A_XTARGET, 10000); // 目标位置

2. 速度控制系统

// 配置速度模式
TMC4361A_SPI_WriteRegister(TMC4361A_RAMPMODE, 1);  // 速度模式
TMC4361A_SPI_WriteRegister(TMC4361A_VMAX, 30000);   // 目标速度

3. 闭环位置控制

// 启用编码器反馈
TMC4361A_SPI_WriteRegister(TMC4361A_ENC_IN_CONF, 0x1000); // 启用ABN编码器
TMC4361A_SPI_WriteRegister(TMC4361A_GCONF, 0x0040);      // 启用闭环模式

与其他芯片的区别

TMC4361A vs TMC2xxx系列

• TMC4361A: 运动控制器，负责轨迹规划和运动控制
• TMC2xxx: 步进驱动器，负责电机电流控制
• 关系: TMC4361A控制TMC2xxx，形成完整的运动控制系统

系统优势

1. 高精度: S型斜坡确保平滑运动
2. 智能化: 自动负载检测和电流调节
3. 集成度高: 单芯片实现复杂运动控制
4. 实时性: 硬件实现，响应迅速
5. 可靠性: 多重安全保护机制

在您项目中的应用

基于您的STM32F103RET6+TMC4361A硬件配置，可以实现：

1. 高精度CNC控制
2. 自动化生产线定位
3. 机器人关节控制
4. 精密测量设备
5. 高速包装机械

通过我提供的测试套件，您可以：

• 验证各个功能模块是否正常工作
• 测试运动控制的精度和平滑性
• 验证安全保护功能
• 调试闭环控制参数

---

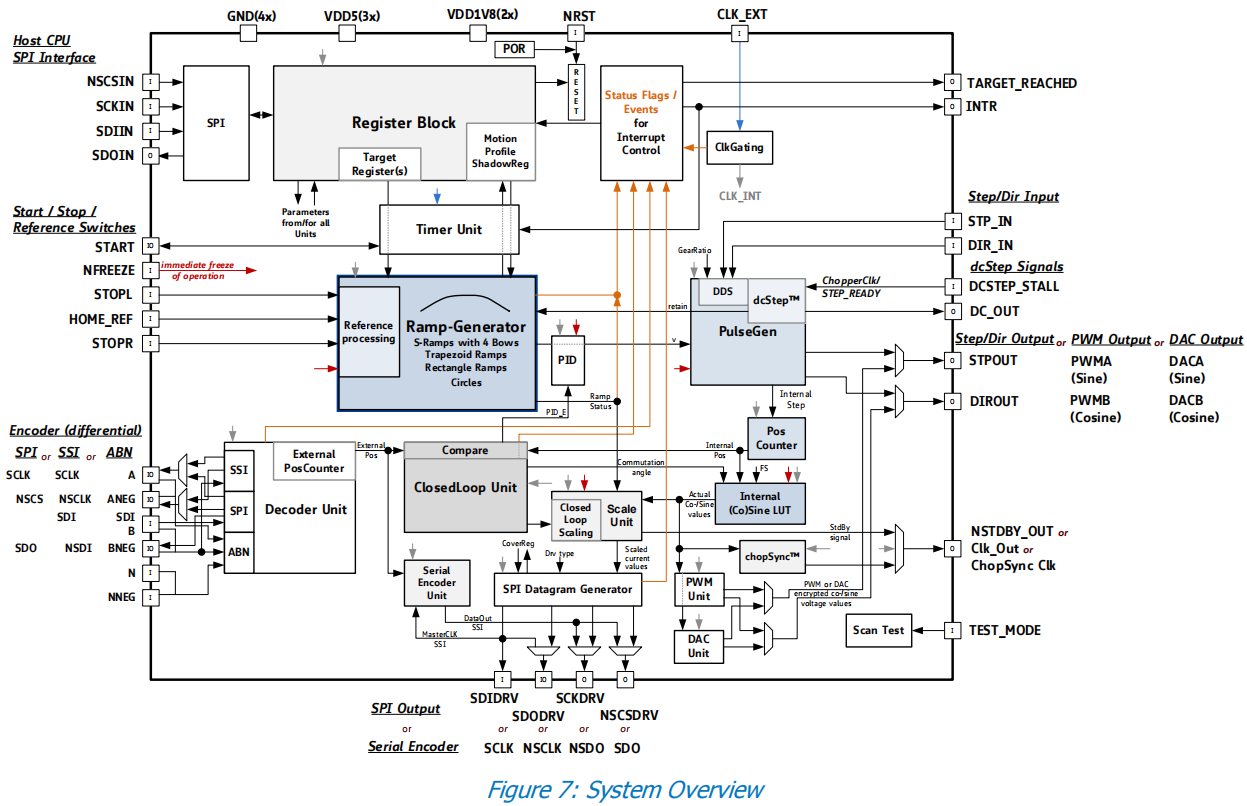

TMC4361A系统概览框图详解

🔌 接口层次结构

1. 主机接口 (Host CPU SPI Interface)

连接引脚:
- NSCSIN: 片选信号 (对应您的PA4)
- SCKIN:  SPI时钟 (对应您的PA5)
- SDIIN:  数据输入 (对应您的PA7)
- SDOOUT: 数据输出 (对应您的PA6)

功能:
- 接收STM32F103RET6的运动指令
- 上传状态和位置信息
- 参数配置和实时监控

2. 步进/方向输入接口 (Step/Dir Input)

输入引脚:
- STP_IN:  外部步进脉冲输入
- DIR_IN:  外部方向控制输入

用途:
- 外部脉冲控制模式
- 电子齿轮功能
- 从属控制应用

🧠 核心处理单元

3. 寄存器块 (Register Block)

主要功能模块:
- Target Register(s): 目标位置寄存器
- Motion Profile Shadowing: 运动轮廓缓存
- Parameter Transfer at Start: 启动参数传输

典型配置:
TMC4361A_SPI_WriteRegister(TMC4361A_XTARGET, 50000);  // 设置目标位置
TMC4361A_SPI_WriteRegister(TMC4361A_VMAX, 100000);    // 设置最大速度

4. 定时器单元 (Timer Unit)

核心功能:
- 提供系统时基
- 同步各模块操作
- 确保运动时序精度
- 支持外部时钟输入(CLK_EXT)

🚀 运动生成引擎

5. 斜坡生成器 (Ramp-Generator)

支持的运动模式:
✅ S-Ramps with 4 Bows: S型斜坡(4个弯曲点)
✅ Trapezoid Ramps: 梯形斜坡
✅ Rectangle Ramps: 矩形斜坡
✅ Circles: 圆弧运动

关键特性:
- PID闭环控制集成
- 实时轨迹修改
- 多段运动规划

实际配置示例:

// S型斜坡配置
TMC4361A_SPI_WriteRegister(TMC4361A_RAMPMODE, 0);     // 位置模式
TMC4361A_SPI_WriteRegister(TMC4361A_BOW1, 1000);      // 第一弯曲点
TMC4361A_SPI_WriteRegister(TMC4361A_BOW2, 1000);      // 第二弯曲点
TMC4361A_SPI_WriteRegister(TMC4361A_BOW3, 1000);      // 第三弯曲点
TMC4361A_SPI_WriteRegister(TMC4361A_BOW4, 1000);      // 第四弯曲点

🎛️ 信号处理模块

6. 参考开关处理 (Reference Switch Processing)

支持的开关类型:
- START:    启动开关
- NFREEZE:  冻结信号
- STOPL:    左限位开关
- HOME_REF: 原点开关
- STOPR:    右限位开关

安全功能:
- 立即冻结操作: NFREEZE信号
- 硬件限位保护
- 自动回零功能

7. 状态标志和中断控制器

监控功能:
- 运动完成检测
- 错误状态报告
- 限位触发通知
- 目标到达指示

输出信号:
- TARGET_REACHED: 目标到达信号
- INTR: 中断请求信号

🔄 编码器和闭环系统

8. 编码器接口 (Encoder - differential)

支持的编码器类型:
📍 ABN增量编码器:
   - A, B相正交信号
   - N索引信号
   - 差分输入支持

📍 SSI/SPI绝对编码器:
   - 串行数据传输
   - 高分辨率位置反馈
   - 多圈计数支持

连接方式:
SCLK, NSCS, ANEG -> ABN编码器信号
SDI, SDO, NSDI, BNEG -> 串行编码器接口

9. 解码器单元 (Decoder Unit)

主要功能:
- 编码器信号解码
- 位置计算和滤波
- 速度估算
- 方向判断

配置示例:
// ABN编码器配置
TMC4361A_SPI_WriteRegister(TMC4361A_ENC_IN_CONF, 0x1000);
TMC4361A_SPI_WriteRegister(TMC4361A_ENC_CONST, 4096);  // 编码器分辨率

10. 闭环单元 (Closedloop Unit)

PID控制器:
- P: 比例控制
- I: 积分控制
- D: 微分控制

功能特性:
- 位置误差补偿
- 速度环控制
- 自适应参数调整
- 失步检测和恢复

⚡ 输出驱动系统

11. 脉冲生成器 (PulseGen)

输出模式:
🎯 Step/Dir模式:
   - STPOUT: 步进脉冲输出
   - DIROUT: 方向信号输出

🎯 dcStep信号:
   - DCSTEP_STALL: 失速检测
   - DC_OUT: 直流控制输出

特殊功能:
- ChopSync支持: 与TMC驱动器同步
- STEP_READY: 步进就绪信号

12. PWM/DAC输出单元

输出类型:
🔊 PWM输出:
   - PWMA (正弦波)
   - PWMB (余弦波)

📈 DAC输出:
   - DACA (正弦波)
   - DACB (余弦波)

应用场景:
- 伺服电机控制
- 音圈电机驱动
- 模拟量输出控制

13. 内部正弦查找表 (Internal CoSine LUT)

功能:
- 高精度正弦/余弦波形生成
- 微步细分优化
- 平滑电流波形

配置:
TMC4361A_SPI_WriteRegister(TMC4361A_MSLUT_0, sine_table[0]);
TMC4361A_SPI_WriteRegister(TMC4361A_MSLUT_1, sine_table[1]);
// ... 配置完整的正弦查找表

🔧 辅助功能模块

14. 时钟门控 (ClkGating)

节能功能:
- 自动时钟门控
- 唤醒机制
- 低功耗模式

寄存器:
- CLK_GATING_DELAY: 门控延时
- STDBY_CLK_FRQ: 待机时钟频率

15. 扫描测试 (Scan Test)

测试功能:
- 芯片内部测试
- 生产测试支持
- 故障诊断

控制:
- TEST_MODE引脚控制
- 内部扫描链测试

📊 实际系统配置流程

阶段1: 基础初始化

// 1. 硬件复位
TMC4361A_Hardware_Reset();

// 2. 基础配置
TMC4361A_SPI_WriteRegister(TMC4361A_GCONF, 0x0000);
TMC4361A_SPI_WriteRegister(TMC4361A_REFERENCE_CONF, 0x0000);

阶段2: 运动参数配置

// 3. S型斜坡参数
TMC4361A_SPI_WriteRegister(TMC4361A_RAMPMODE, 0);    // 位置模式
TMC4361A_SPI_WriteRegister(TMC4361A_VMAX, 100000);   // 最大速度
TMC4361A_SPI_WriteRegister(TMC4361A_AMAX, 50000);    // 最大加速度
TMC4361A_SPI_WriteRegister(TMC4361A_DMAX, 50000);    // 最大减速度

阶段3: 编码器配置(如果使用)

// 4. ABN编码器设置
TMC4361A_SPI_WriteRegister(TMC4361A_ENC_IN_CONF, 0x1000);
TMC4361A_SPI_WriteRegister(TMC4361A_ENC_CONST, 4096);

阶段4: 闭环控制(可选)

// 5. PID参数设置
TMC4361A_SPI_WriteRegister(TMC4361A_PID_P_WD, 500);  // P参数
TMC4361A_SPI_WriteRegister(TMC4361A_PID_I_WD, 100);  // I参数
TMC4361A_SPI_WriteRegister(TMC4361A_PID_D_WD, 50);   // D参数

阶段5: 执行运动

// 6. 启动运动
TMC4361A_SPI_WriteRegister(TMC4361A_XTARGET, 50000); // 目标位置

🎯 典型应用场景

1. 高精度定位平台

• 利用S型斜坡确保平滑运动
• 编码器闭环提供高精度
• 多轴同步控制

2. 高速包装机械

• 快速启停能力
• 实时轨迹修改
• 安全限位保护

3. 精密测量设备

• 微步细分控制
• 低振动运行
• 重复定位精度

---

TMC4361A TARGET_REACHED 使用说明

概述

TARGET_REACHED 在 TMC4361A 中有多种使用方式，是运动控制中非常重要的状态指示和触发信号。

---

1. 作为状态标志（STATUS_FLAGS）

1.1 基本说明

• 寄存器: STATUS (0x0F)
• 位: Bit 0 - TARGET_REACHED_F
• 含义: 当 XACTUAL == XTARGET 时，该标志被置位

1.2 使用方法

// 方法1: 读取状态标志
uint32_t flags;
TMC4361A_GetStatusFlags(&flags);
if (flags & TMC4361A_STATUS_TARGET_REACHED) {
    // 目标已到达
}

// 方法2: 使用专用函数
bool reached;
TMC4361A_IsTargetReached(&reached);
if (reached) {
    // 目标已到达
}

// 方法3: 读取完整状态
TMC4361A_MotorStatus_t status;
TMC4361A_GetStatus(&status);
if (status.target_reached) {
    // 目标已到达
}

---

2. 作为事件（EVENTS）

2.1 基本说明

• 寄存器: EVENTS (0x0E)
• 位: Bit 0 - TARGET_REACHED
• 特点:
  • 事件在状态从非活跃变为活跃时触发
  • 读取 EVENTS 寄存器后会自动清除（除非配置了保护）
  • 可以配置为触发中断

2.2 使用方法

// 轮询事件
uint32_t events;
TMC4361A_PollEvents(&events);
if (events & (1 << 0)) {  // TARGET_REACHED 事件
    // 处理目标到达事件
}

// 配置事件清除保护（防止重要事件被自动清除）
TMC4361A_SetEventClearConfig(1 << 0);  // 保护 TARGET_REACHED 事件

// 配置为中断源
uint32_t intr_config = (1 << 0);  // TARGET_REACHED 触发中断
TMC4361A_SetInterruptConfig(intr_config);

// 手动清除事件（对于受保护的事件）
TMC4361A_ClearInterruptFlags(1 << 0);

---

3. 作为输出引脚（TARGET_REACHED Pin）

3.1 基本功能

• 默认行为: 转发 TARGET_REACHED_Flag
• 默认极性: 高有效（High Active）
• 激活条件: 当 XACTUAL == XTARGET 时引脚变为有效

3.2 配置极性

// 配置为低有效（Low Active）
// 通过 GENERAL_CONF 寄存器 bit 16: invert_pol_target_reached
uint32_t general_conf;
TMC4361A_ReadRegister(TMC4361A_GENERAL_CONF, &general_conf);
general_conf |= (1 << 16);  // 设置 bit 16
TMC4361A_WriteRegister(TMC4361A_GENERAL_CONF, general_conf);

3.3 多引脚连接配置（Wired-OR / Wired-AND）

当多个 TMC4361A 芯片的 TARGET_REACHED 引脚需要连接到同一信号线时：

Wired-OR 配置（默认）

// Step 1: 使能上拉/下拉功能
uint32_t general_conf;
TMC4361A_ReadRegister(TMC4361A_GENERAL_CONF, &general_conf);
general_conf |= (1 << 29);  // intr_tr_pu_pd_en = 1

// Step 2: 配置为 Wired-OR
general_conf &= ~(1 << 31);  // tr_as_wired_and = 0
TMC4361A_WriteRegister(TMC4361A_GENERAL_CONF, general_conf);

行为: 只要有一个引脚激活，整条线就激活

Wired-AND 配置

// Step 1: 使能上拉/下拉功能
uint32_t general_conf;
TMC4361A_ReadRegister(TMC4361A_GENERAL_CONF, &general_conf);
general_conf |= (1 << 29);  // intr_tr_pu_pd_en = 1

// Step 2: 配置为 Wired-AND
general_conf |= (1 << 31);  // tr_as_wired_and = 1
TMC4361A_WriteRegister(TMC4361A_GENERAL_CONF, general_conf);

行为: 只有当所有引脚都激活时，整条线才激活

3.4 引脚功能切换

TARGET_REACHED 引脚可以配置为转发其他标志，通过 REFERENCE_CONF 寄存器 (0x01) 的 pos_comp_output 位 (bit 24:23)：

// 配置选项：
// b'00: TARGET_REACHED_Flag (默认)
// b'01: VELOCITY_REACHED_Flag
// b'10: ENC_FAIL_Flag
// b'11: POS_COMP_REACHED_Flag

// 示例：配置为转发速度到达标志
uint32_t ref_conf;
TMC4361A_ReadRegister(TMC4361A_REFERENCE_CONF, &ref_conf);
ref_conf &= ~(3 << 23);  // 清除 bit 24:23
ref_conf |= (1 << 23);   // 设置为 b'01
TMC4361A_WriteRegister(TMC4361A_REFERENCE_CONF, ref_conf);

注意: 只能选择一个选项，不能同时选择多个。

---

4. 作为启动触发信号（START Trigger）

4.1 基本说明

TARGET_REACHED 事件可以作为斜坡启动的触发信号，用于实现连续运动控制。

4.2 配置方法

通过 START_CONF 寄存器 (0x02) 的 trigger_events 位 (bit 8:5)：

// 配置 TARGET_REACHED 作为启动触发
// trigger_events bit 8:5 = b'xx1x (bit 6 = 1)

uint32_t start_conf;
TMC4361A_ReadRegister(TMC4361A_START_CONF, &start_conf);
start_conf |= (1 << 6);  // 设置 bit 6，使能 TARGET_REACHED 触发
TMC4361A_WriteRegister(TMC4361A_START_CONF, start_conf);

4.3 使用场景

场景1: 连续定位运动

// 1. 设置第一个目标位置
TMC4361A_SetTargetPosition(1000);

// 2. 配置 TARGET_REACHED 触发下一个运动
// 当到达第一个目标后，自动启动到第二个目标
TMC4361A_SetTargetPosition(2000);  // 在 TARGET_REACHED 后执行

场景2: 同步多个运动

// 配置 START_DELAY，在 TARGET_REACHED 后延时启动
// 这样可以实现精确的时序控制

---

5. 在闭环控制中的特殊处理

5.1 闭环控制条件

在闭环控制模式下，TARGET_REACHED 的触发需要同时满足两个条件：

1. 位置条件: XACTUAL == XTARGET
2. 编码器偏差条件: |ENC_POS_DEV| ≤ CL_TR_TOLERANCE

其中：

• ENC_POS_DEV = ENC_POS - XACTUAL - CL_OFFSET (闭环模式)
• CL_TR_TOLERANCE 寄存器 (0x52) 定义允许的最大位置偏差

5.2 配置方法

// 设置闭环目标到达容差
// CL_TR_TOLERANCE 寄存器地址为 0x52（写入）
uint32_t tolerance = 100;  // 允许100个微步的偏差
TMC4361A_WriteRegister(0x52, tolerance);

// 读取编码器位置偏差
int32_t enc_pos_dev;
TMC4361A_ReadRegister(0x52, (uint32_t*)&enc_pos_dev);  // 读取 ENC_POS_DEV

5.3 使用场景

适用于需要高精度定位的应用，确保实际位置和编码器位置都在允许范围内。

---

6. 完整使用示例

示例1: 基本位置到达检测

// 设置目标位置
TMC4361A_SetTargetPosition(10000);

// 轮询检测
while (1) {
    bool reached;
    TMC4361A_IsTargetReached(&reached);
    if (reached) {
        printf("目标已到达！\n");
        break;
    }
    HAL_Delay(10);
}

示例2: 事件驱动方式

// 配置事件回调
void target_reached_callback(uint32_t events) {
    if (events & (1 << 0)) {  // TARGET_REACHED
        printf("目标到达事件触发！\n");
    }
}

TMC4361A_RegisterEventCallback(target_reached_callback);

// 配置为中断源
TMC4361A_SetInterruptConfig(1 << 0);

// 在主循环中处理事件
while (1) {
    TMC4361A_ProcessEvents();
    HAL_Delay(10);
}

示例3: 连续运动控制

// 配置 TARGET_REACHED 作为启动触发
uint32_t start_conf;
TMC4361A_ReadRegister(TMC4361A_START_CONF, &start_conf);
start_conf |= (1 << 6);  // 使能 TARGET_REACHED 触发
TMC4361A_WriteRegister(TMC4361A_START_CONF, start_conf);

// 设置第一个目标
TMC4361A_SetTargetPosition(1000);

// 等待到达后，设置下一个目标（会自动启动）
HAL_Delay(100);
TMC4361A_SetTargetPosition(2000);

示例4: 引脚输出配置

// 配置 TARGET_REACHED 引脚为低有效
uint32_t general_conf;
TMC4361A_ReadRegister(TMC4361A_GENERAL_CONF, &general_conf);
general_conf |= (1 << 16);  // invert_pol_target_reached = 1
TMC4361A_WriteRegister(TMC4361A_GENERAL_CONF, general_conf);

// 配置引脚转发速度到达标志
uint32_t ref_conf;
TMC4361A_ReadRegister(TMC4361A_REFERENCE_CONF, &ref_conf);
ref_conf &= ~(3 << 23);
ref_conf |= (1 << 23);  // pos_comp_output = b'01
TMC4361A_WriteRegister(TMC4361A_REFERENCE_CONF, ref_conf);

---

7. 相关寄存器总结

寄存器	地址	相关位	功能
STATUS	0x0F	Bit 0	状态标志：TARGET_REACHED_F
EVENTS	0x0E	Bit 0	事件：TARGET_REACHED
GENERAL_CONF	0x00	Bit 16	引脚极性：invert_pol_target_reached
GENERAL_CONF	0x00	Bit 29	上拉/下拉使能：intr_tr_pu_pd_en
GENERAL_CONF	0x00	Bit 31	Wired-AND配置：tr_as_wired_and
REFERENCE_CONF	0x01	Bit 24:23	引脚功能选择：pos_comp_output
START_CONF	0x02	Bit 6	启动触发：trigger_events[2]
INTR_CONF	0x0D	Bit 0	中断配置：TARGET_REACHED中断
EVENT_CLEAR_CONF	0x0C	Bit 0	事件清除保护
CL_TR_TOLERANCE	0x52	全部	闭环目标到达容差

---

8. 注意事项

1. 事件自动清除: 读取 EVENTS 寄存器会自动清除事件，除非在 EVENT_CLEAR_CONF 中配置了保护

2. 闭环控制: 在闭环模式下，TARGET_REACHED 需要同时满足位置和编码器偏差条件

3. 引脚功能切换: TARGET_REACHED 引脚只能转发一个标志，不能同时转发多个

4. 多引脚连接: 使用 Wired-OR/Wired-AND 时，必须先使能 intr_tr_pu_pd_en

5. 时序考虑: 使用 TARGET_REACHED 作为启动触发时，注意 START_DELAY 的配置

6. 中断处理: 如果使用中断方式，需要配置 INTR_CONF 并连接硬件中断线

---

9. 常见应用场景

1. 位置到达检测: 检测电机是否到达目标位置
2. 连续运动控制: 实现多段连续运动
3. 外部同步: 通过引脚输出同步外部设备
4. 中断驱动: 使用中断方式提高响应速度
5. 多轴协调: 通过 Wired-AND 实现多轴同时到达检测

---

10. 代码实现建议

建议在代码中添加以下辅助函数：

// 配置 TARGET_REACHED 引脚极性
TMC4361A_Status_t TMC4361A_SetTargetReachedPolarity(bool low_active);

// 配置 TARGET_REACHED 引脚功能
TMC4361A_Status_t TMC4361A_SetTargetReachedPinFunction(uint8_t function);

// 配置 TARGET_REACHED 作为启动触发
TMC4361A_Status_t TMC4361A_EnableTargetReachedTrigger(bool enable);

这些函数可以简化配置过程，提高代码可读性。

---

IDE、Example、Script, etc

---

来源：CSDN 原文，首次发布于 2025-06-27。
