CH340 转串口线：线色记录与电平确认

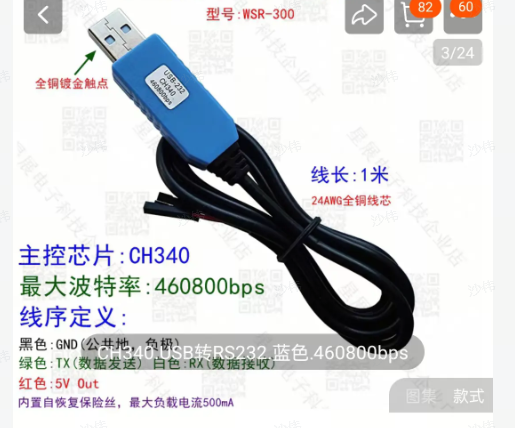

这篇笔记保存一张 WSR-300 转串口线商品图的接线信息，并说明使用前需要确认的电气条件。线色表只对应图中这款线，不能当成所有 CH340 线缆的统一标准。 原图中的参数属于商家标注，本页没有对实物进行测量。

1. 图片中的文字转录

项目	原图标注	解释范围
型号	WSR-300	产品型号，应与实物标签及供应商资料一致
芯片	CH340	USB 转串口芯片系列名，未给出具体后缀
速率	最大波特率 460800 bps	该商品的宣称值，不代表所有 CH340 版本或所有使用条件
长度	1 米	商品标称长度
线材	24 AWG 全铜线芯	商品标注；无法仅从图片核实材质和线径
供电保护	内置自恢复保险丝，最大负载电流 500 mA	商品供电支路的宣称，仍需确认主机允许供电与实际电路能力

线色转录如下：

颜色	原图名称	信号方向的理解
黑色	GND，公共地、负极	参考地；采用非隔离接口时按双方手册连接
绿色	TX，数据发送	通常指线缆向外发送，接匹配电平的对端 RX
白色	RX，数据接收	通常指线缆接收，接匹配电平的对端 TX
红色	5V Out	标注为电源输出；不是收发数据信号

原图还出现了 USB232 / “USB 转 RS232”的描述。这提示它可能带 RS-232 电平转换，但仅凭商品图不能确定内部电路，更不能确认输出可以直接接某块 MCU。

2. CH340、UART 与 RS-232 是不同层次

CH340 把 USB 转换为串行通信功能。WCH 的产品说明明确提到：通过外加电平转换器件，可以提供 RS-232、RS-485 或 RS-422 接口。因此，“使用 CH340 芯片”不足以确定成品线缆暴露出来的电平。WCH：CH340 产品说明

flowchart LR
    PC[电脑 USB] --> CH[CH340 USB 转串口]
    CH --> Logic[逻辑电平 UART]
    Logic --> Match[电压匹配的 UART 设备]
    Logic --> Convert[外置电平转换电路]
    Convert --> RS[RS-232 或其他电气接口]

UART 描述异步串行收发机制；TTL/CMOS 逻辑电平和 RS-232 是不同的电气实现。RS-232 接口与 MCU 的 3.3 V 或 5 V UART 引脚之间通常需要相应收发器。TI 的参考设计专门展示了 UART 与 RS-232 之间的电平转换级。TI：RS-232 与 UART 接口转换

不能依据 TX/RX 名字相同就直接连接。首先确认：线缆属于逻辑电平 UART 还是 RS-232；输出电压与对端输入容限是否一致；是否隔离；对端标注的方向是设备视角还是电缆视角。

3. 接线与调试顺序

1. 确认准确型号与接口电平。 查供应商电气手册或实物模块资料。若只有这张图，电平仍未确认，先不要接到 MCU 引脚。
2. 确定供电方案。 对端若已经独立供电，通常不需要连接线缆红色输出线；是否允许共地或必须隔离，按系统设计决定。不要把两个电源输出直接并联。
3. 在双方电平和方向匹配后连接数据。 一端 TX 连接另一端 RX。需要地参考的非隔离接口按手册连接 GND。
4. 配置串口参数。 波特率、数据位、校验、停止位和流控必须与对端一致。USB 链路速度不是这里配置的 UART 波特率。
5. 先验证短报文。 用已知、可校验的消息确认发送、接收和错误处理，再增加发送频率与报文长度。

若出现无输出、乱码或偶发错误，依次检查端口号、参数、TX/RX 方向、电平、地参考和线缆连接。不能仅靠改变波特率来修复电平不兼容。

4. “460800 bps”能传多少有效数据？

UART 常见 8N1 表示 8 个数据位、无校验、1 个停止位。再加 1 个起始位，每传 1 个数据字节需要 10 个串行位时间：

$$N_{\mathrm{bits/byte}}=1+8+0+1=10.$$

如果设备、线缆和驱动确实能够持续以 460800 bit/s 工作，则只考虑 UART 帧开销时：

$$R_{\mathrm{payload}}\leq \frac{460800}{10} =46080\ \mathrm{B/s}.$$

这还没有扣除应用协议帧头、校验、应答等待或发送间隔。因此它不等于每秒传输 460800 个字节。若设置奇偶校验或增加停止位，应按实际帧格式重新计算。

5. 保存这类接线记录的方法

接线照片最好同时保留型号、电气标准、针脚方向和来源。图片用于追溯，表格用于检索；对照片无法确认的内容明确写“待查手册”或“未测量”，后续拿到实物测量结果后再补版本与日期。

原始资料来源：CSDN 接线记录。本次把商品图文字转成可搜索正文，并补充接口电平和速率的解释；没有把商品宣传参数当成实测结论。
