振动测量链：传感器、安装、采集与校准

1. 把测量链画完整

机器运动
→ 安装接触与传递路径
→ 传感器
→ 激励/电荷或电压调理
→ 模拟反混叠与输入量程
→ ADC 和采样时钟
→ 数字滤波、单位换算
→ 波形、频谱和评价指标

每一环都可能改变幅值、相位、频带或噪声。屏幕上显示了 m/s²，并不能证明所有换算和安装都正确。开始前先定义测量对象、频率范围、预计峰值、需要比较的通道及最终指标。

2. 按对象选择传感器

类型	主要量/用途	需要核对的条件
压电加速度计（IEPE/电荷输出）	结构动态加速度，常用于轴承与齿轮相关分析	低频截止、高频响应、量程、激励或电荷调理、温度
DC 响应加速度计（如适用的 MEMS）	含低频/静态分量的加速度	噪声、偏置、带宽、交叉轴与温漂
速度传感器/速度输出变送器	结构振动速度	内部是否积分、输出是否为总值、量程与频带
电涡流位移探头系统	轴相对于探头支承的位移、间隙	探头/电缆/前置器匹配、靶材、间隙与线性区
激光测振系统	沿光束方向的非接触振动	光路、反射、角度与环境扰动
转速/键相信号	每转或每齿参考，用于相位和阶次	脉冲数、极性、阈值、抖动与同步采集

压电传感器的低频行为受放电时间常数与调理影响，不能用它测真正静态加速度；IEPE 还需匹配恒流激励、供电余量与偏置范围。压电加速度计原理

机壳振动与轴相对振动应分别记录。两支正交轴位移探头结合键相信号可用于轨迹/相位分析，但探头支架本身的运动也会进入相对测量。

3. 测点、方向和安装

测点通常选在靠近轴承和主要力传递路径、局部刚度较好的位置。薄罩壳、松动附件和局部柔性板可能主要反映自己的响应。先绘制测点编号与方向，再保存现场照片，趋势监测沿用相同位置和安装方法。

安装方法	适合考虑的场景	主要影响
螺柱/螺钉	固定测点、希望获得较宽频带	表面平整、扭矩、螺纹深度和底部接触
胶粘/粘接底座	不宜钻孔或临时布点	胶层厚度、固化、底座质量与温度
磁座	可移动巡检	接触面、磁力、曲面与额外质量
手持探针	快速定位或初步比较	接触压力和角度重复性较差

附加质量或较软连接会改变安装系统的共振和高频传递。不能只靠“螺柱优于胶粘”的固定排序决定可用频带，应查具体传感器及安装组合的频响；螺柱也需要正确的表面和扭矩。PCB 安装指南

固定线缆并留适当应力释放，避免拉扯传感器、敲击结构和电缆摩擦。确认测量轴方向、横向灵敏度及绝缘/接地方式，避免把安装变化解释为机器状态变化。

4. 现场照片如何作为测量证据

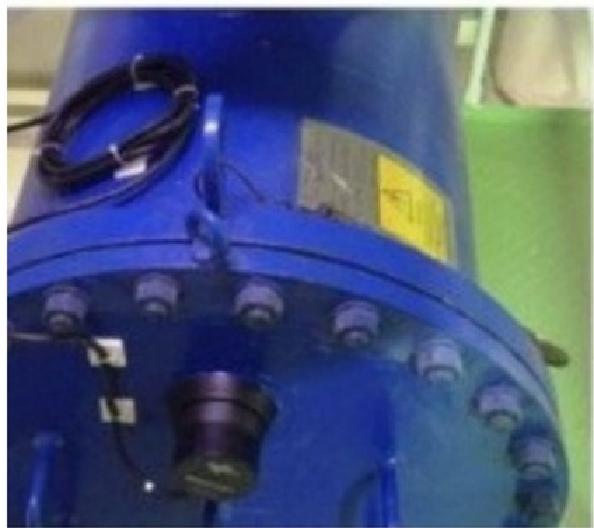

图 1：可用于记录测点所在结构和线缆走向。仅凭照片不能确定传感器型号、量程、安装扭矩或校准状态。

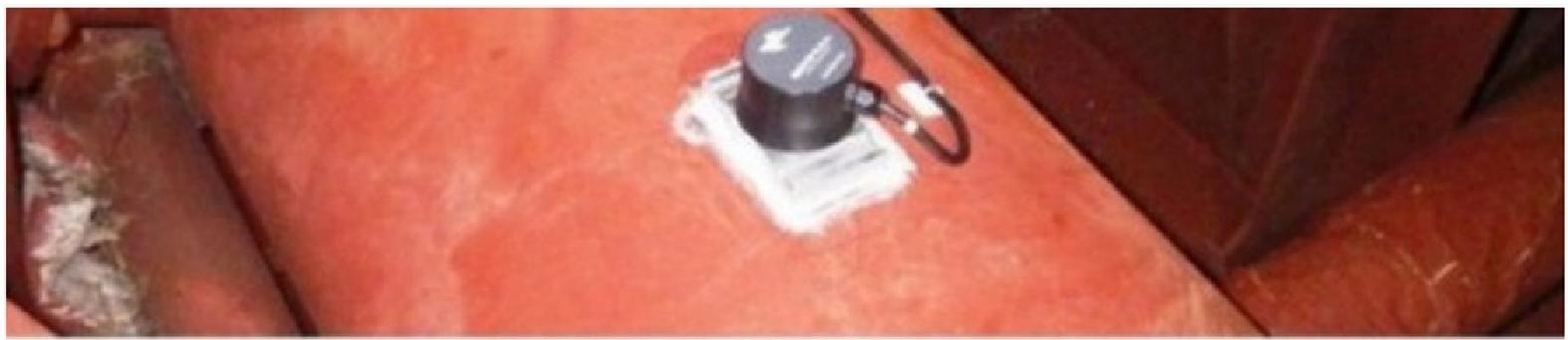

图 2：可见装置与机器表面的接触位置。照片无法确认内部传感原理，也不足以判定完整频率响应；应与测点表和仪器记录对应。

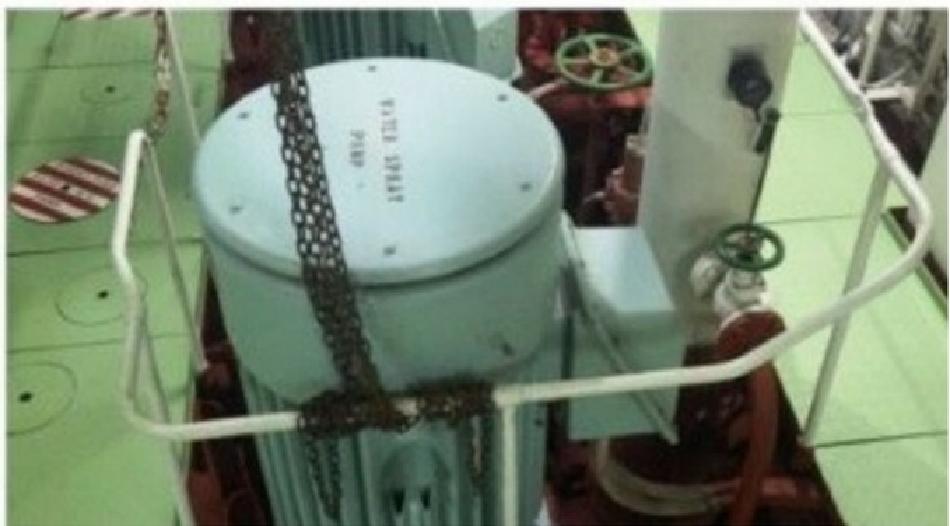

图 3：用于说明设备和现场空间关系。原稿将其称为“安装与校验示例”，但画面没有可识别的标准激励或校准过程，现改为设备整体照片。

5. 从电压换算到机械量

在选定频带内近似线性且已去掉电气偏置时，设传感器灵敏度为 S，调理增益为 G，ADC 读得动态电压 $v[n]$，则：

$$a[n]=\frac{v[n]}{G S}.$$

若 S 的单位为 V/g，计算结果先是 g；转换到 SI 单位时乘以标准重力加速度 $g_0=9.80665\ \mathrm{m/s^2}$。例如 $S=100\ \mathrm{mV/g}=0.1\ \mathrm{V/g}$、G=2、动态电压为 0.2 V，则加速度为 1 g。不要把 100 mV/g 错填成 100 V/g，也不要把 IEPE 的直流偏置当作机械加速度。

灵敏度通常随频率和温度变化。需要高精度时使用校准频响；从加速度积分为速度/位移，还要规定去直流、滤波、频带和初始条件，避免低频漂移支配结果。

6. 位深、量程与实际性能

理想 N 位 ADC 的码间隔近似为：

$$\Delta V=\frac{V_{span}}{2^N},\qquad \Delta a=\frac{\Delta V}{GS}.$$

$V_{span}$ 是输入范围宽度，例如 ±5 V 对应 10 V。它描述数字刻度，不是系统准确度。真实结果还受输入噪声、非线性、偏置、增益误差、参考源和传感器误差影响。动态 ENOB 由噪声与失真评价，和静态有效分辨率、无噪声分辨率也不完全相同。ADI ADC 噪声与 ENOB

量程需要为最大峰值留余量，不能只看 RMS；具有冲击的信号可能 RMS 不大却削顶。反过来，过大的量程会降低小信号利用的码数。保存过载、IEPE 偏置异常、断线和丢帧状态，不用滤波把削顶“修成”平滑波形。

7. 反混叠、带宽与同步

采样率 $f_s$ 对应 Nyquist 频率 $f_s/2$，但实际模拟滤波器需要过渡带。应按仪器的可用分析带宽与抗混叠特性选择采样率，而不是恰好取最高关注频率的两倍。已折叠入带内的成分，事后数字低通无法恢复其原来频率。NI 动态采集原理

多通道幅相比较还需要共同时间参考。同一频率 f 下，通道时间差 $\Delta t$ 引入相位差：

$$\Delta\phi=2\pi f\Delta t.$$

例如 f=1 kHz、时间差 10 μs，对应 3.6°。同时启动两个采集任务不一定代表采样时钟同步；多路复用扫描、不同滤波延迟和时钟漂移都需要核对。键相也应进入可追溯的同一时间基准。

8. 校准、现场核查与不确定性

校准建立测量示值与参考量的关系，并给出相关不确定性；现场用便携振动校验器检查某一频率/幅值是否合理，是有用核查，但不能替代全频带、全量程和安装条件下的校准。保存证书编号、日期、灵敏度、频率范围、环境与覆盖因子等信息。BIPM 计量指南

对模型 $y=f(x_1,\ldots,x_m)$，若输入不相关，在一阶近似下合成标准不确定度为：

$$u_c^2(y)=\sum_i\left(\frac{\partial f}{\partial x_i}\right)^2u^2(x_i).$$

相关输入还需协方差项，不能直接把所有规格百分数做平方和。重复性、传感器灵敏度、调理增益、采集误差、安装与方向影响应按实际模型评估；系统性错误要先纠正，不能全部归入“噪声”。合成不确定度定义

9. 每次测量的最小记录

保存设备/测点/方向、传感器编号与灵敏度、安装方式与照片、采集通道/增益/量程、采样率和频带、同步方式、校准记录、转速/负载/温度、原始数据及异常状态。评判标准的选择见 振动标准使用方法；原始样本与计算口径齐全，才可能复核最终趋势和报警依据。
