04. 运算符、表达式与位宽推导

知识概念更新于 2026-08-16编辑本文

Verilog 的表达式最终要落到硬件上。看到运算符时，不仅要问“数学结果是什么”，还要问“需要什么电路、输出几位、组合路径多长”。

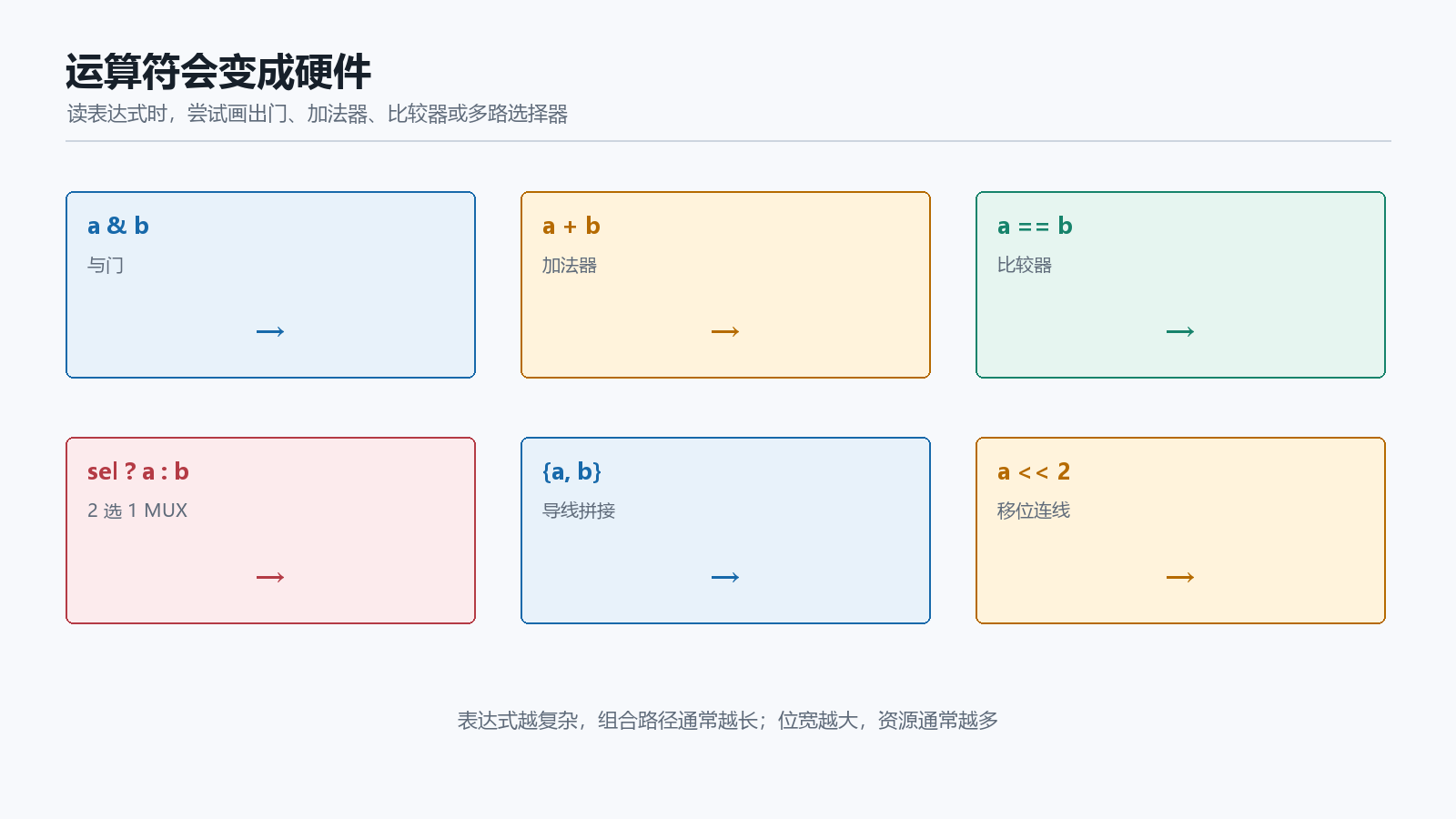

运算符对应的硬件

算术运算

assign sum       = a + b;
assign diff      = a - b;
assign product   = a * b;
assign quotient  = a / b;
assign remainder = a % b;

加减通常映射到加法器/减法器。乘法可能使用 FPGA 的 DSP 资源；除法和取模若除数不是 2 的幂，可能形成很大的组合逻辑或需要专用 IP/多周期算法。

当除数是 2 的幂且数据为适当的无符号数时，可用移位：

assign times_4 = data << 2;
assign div_8   = data >> 3;

但移位不会自动扩大左操作数位宽：8 位 data << 2 的结果仍可能只有 8 位有效表达式宽度，高位被丢弃。需要保留时先扩宽：

assign wide_times_4 = {2'b00, data} << 2;

a > b
a < b
a >= b
a <= b
a == b
a != b

关系表达式产生 1 位结果，可综合为比较器。注意 <= 有两种身份：

上下文决定含义。

带 x/z 的仿真中，== 的结果可能为 x；===/!== 会把 x/z 当作可比较符号，主要用于 testbench。

最容易混淆的是两组“与或非”。

类型	运算符	作用对象	常见用途
逻辑	`!` `&&` `		`	把整个操作数判断为真/假	`if` 条件
按位	`~` `&` `	^`	每一位分别运算	掩码、门逻辑

wire [3:0] a = 4'b1010;
wire [3:0] b = 4'b1100;

wire [3:0] bit_and = a & b;  // 4'b1000
wire       log_and = a && b; // 1'b1，因为 a、b 都非零

!a 是 1 位逻辑结果；~a 与 a 同宽并逐位取反。

单目 &、|、^ 会把一个向量归约成 1 位：

wire all_one = &data;  // 所有位都为 1 时为 1
wire any_one = |data;  // 任一位为 1 时为 1
wire parity  = ^data;  // 所有位异或，可作奇偶校验

不要把 &data 与 a & b 混淆：前者一个操作数，是归约；后者两个操作数，是按位与。

assign y = sel ? a : b;

它通常对应二选一多路选择器，等价于完整的 if/else 组合逻辑。条件嵌套越深，多路选择级数可能越深：

assign y = s0 ? a :
           s1 ? b :
                c;

可读性下降时，改用 always @(*) 和 case。

wire [7:0] byte_data = {high_nibble, low_nibble};
wire [15:0] repeated = {4{4'b1010}};

拼接 {a, b} 中左侧部分成为高位。重复拼接 {N{value}} 把 value 重复 N 次。常见用途包括扩展、字段打包和符号扩展：

wire signed [7:0] small;
wire signed [15:0] extended = {{8{small[7]}}, small};

算术右移是否按符号扩展取决于左操作数是否是 signed：

wire signed [7:0] negative = -8'sd8;
wire signed [7:0] half     = negative >>> 1; // -4

assign valid = enable && (count == LIMIT);
assign masked = (data & MASK) | DEFAULT_BITS;

括号既防止优先级误判，也清楚表达设计意图。复杂算式可拆成有名称的中间 wire，便于看波形和约束时序。

每个表达式按四步检查：

例：计算 8 位无符号数的平均值：

wire [7:0] a;
wire [7:0] b;
wire [8:0] full_sum = {1'b0, a} + {1'b0, b};
wire [7:0] average  = full_sum[8:1];

如果先在 8 位内相加再右移，进位可能已丢失。

语法短不代表硬件小。综合报告会告诉你 LUT、触发器、DSP 和关键路径的实际情况。

答案：1'b1 与 4'b0000；&data；13 位；{4'b0, nibble}。
