接近开关接线图：NPN、PNP与二线回路

接近开关的接线要同时看供电方式、输出电路和动作逻辑。NPN/PNP 说明输出怎样给负载提供电流回路，NO/NC 说明检测对象出现时输出如何变化；这两组概念不能互相代替。

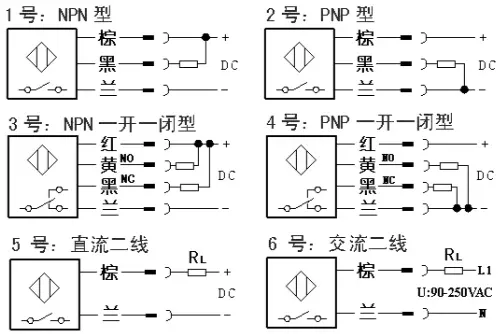

下面保留原笔记的六种接线图。它没有厂家和完整型号，可用于读图，但不能代替实际产品的接线说明。

先沿负载回路读图

图号	图中类型	图中线色和连接	输出导通时的电流回路
1	NPN 三线	棕接正电源，蓝接负电源，黑为输出；负载接在正电源与黑线之间	正电源 → 负载 → NPN 输出 → 负电源
2	PNP 三线	棕接正电源，蓝接负电源，黑为输出；负载接在黑线与负电源之间	正电源 → PNP 输出 → 负载 → 负电源
3	NPN 一开一闭	红接正电源、蓝接负电源，黄标 NO、黑标 NC；两负载各接在正电源与相应输出之间	哪一路输出导通，哪一路就吸收对应负载电流
4	PNP 一开一闭	红接正电源、蓝接负电源，黄标 NO、黑标 NC；两负载各接在相应输出与负电源之间	哪一路输出导通，哪一路就向对应负载提供电流
5	直流二线	图中棕线经负载接正电源，蓝接负电源	电源、负载、传感器串成一个回路
6	交流二线	图中棕线经负载接 L1，蓝线接 N（按原图标记）；标注电压为 90～250 VAC	负载与传感器串联在所标交流回路中

原文字说明把第 3、4 图写成“红为 NO、棕为正电源”，与原图不符，上表已按图纠正。线色只说明这张图；其他型号尤其连接器版本，应按端子号和厂家定义核对，不能只认颜色。

NPN 常称为吸收电流输出，PNP 常称为源出电流输出。前者负载接电源正端，后者负载接电源负端。OMRON：NPN 与 PNP 输出的区别

“低电平有效”还取决于接收端

对带合适上拉负载的 NPN 开集电极输出，导通时输出端接近负电源；PNP 导通时则接近正电源，但都存在残余压降。输出关闭时不一定主动驱动另一个逻辑电平，电位还取决于负载、上拉/下拉和漏电。

因此不能只凭“NPN”就断定 PLC 程序应取反，也不能把工业开关的黑线直接接到不耐其电压的 MCU 引脚。接收端需要匹配的电流方向、输入阈值和电平转换。使用光耦输入时，可继续看 NPN 输出与光耦输入。

NO、NC 描述检测状态

对这里的接近检测，通常以没有检测对象为正常状态：

输出逻辑	没有检测对象	检测到对象
NO，常开	输出关闭	输出导通
NC，常闭	输出导通	输出关闭

这描述的是通电并正常工作的传感器逻辑，不保证断线或失电时仍保持同样状态，也不等同于机械继电器的一对金属触点。“一开一闭”通常表示两路互补的开关量输出，仍要核对原厂的输出电路和时序。OMRON：输出配置及术语

二线制要检查漏电与压降

电子式二线传感器用同一回路供电和传递状态。关闭时仍可能有漏电，导通时也保留内部压降，不能等同于理想干接点。

若使用电阻负载作简化模型：

$$V_{\mathrm{load,off}}\approx I_{\mathrm{leak}}R_L, \qquad V_{\mathrm{load,on}}=V_S-V_{\mathrm{sensor,on}}.$$

关闭时的负载电压必须低到足以让接收端可靠复位；导通时又需要足够电压和电流让负载可靠动作。还要满足传感器的最小/最大负载电流。PLC 输入不一定是纯电阻，应使用模块的 ON/OFF 规格核对，而不是仅测一次空载电压。OMRON：二线传感器的漏电流和负载复位

第 6 图的 90～250 VAC 只是原图所标范围，不是全部交流二线传感器的通用额定值。交流型号、直流型号、带极性与无极性型号不能互换；这里的示意不提供市电设备安装步骤。

图形不能单独确定感应原理

原文把外形菱形直接称为传感器本体、内部图形称为线圈。图中的标识不足以确认具体型号和感应元件。接近检测可能采用电感、电容、磁场等不同原理；输出符号也可能是功能示意。判断检测什么材料、感应距离以及是否需要磁环，应回到产品手册。OMRON：接近传感器概述

气缸磁环检测的一个具体例子见 D-M9B 磁性开关。

来源：CSDN 原文，首次发布于 2025-09-04。
