TMC4361A 与 STM32：接线、SPI、轨迹和验证

学习教程更新于 2026-10-03编辑本文

从接线、时钟和单位开始

TMC4361A 负责生成运动轨迹，功率驱动器负责给电机绕组供电。STM32F103C8T6 可以通过 SPI1 配置 TMC4361A，再由后者输出 STEP/DIR。本文把两篇调试记录合并为这条控制链，并将原来重复、尚未实测的完整程序改为可核对的寄存器说明、通信核心和板级适配示例。

以下基准是：STM32 使用 8 MHz HSE、72 MHz SYSCLK/PCLK2，PA8 输出 HSE 给 TMC4361A，外接驱动器接收 STEP/DIR。电机绕组、驱动电流、使能端、电平转换和限位电路需要依据实际驱动器设计。文中代码不包含这些板级配置，也没有经过带电机运动的实机验证。

主要依据为 TMC4361A 数据手册 V1.26 的引脚、SPI、斜坡、同步、复位和寄存器章节。寄存器定义与 ADI 官方 TMC-API 固定版本交叉核对；这里没有声称审读了整本手册或整个代码库。

1. 引脚和控制权

原始引脚图保留如下，接线时使用芯片封装的实际脚号：

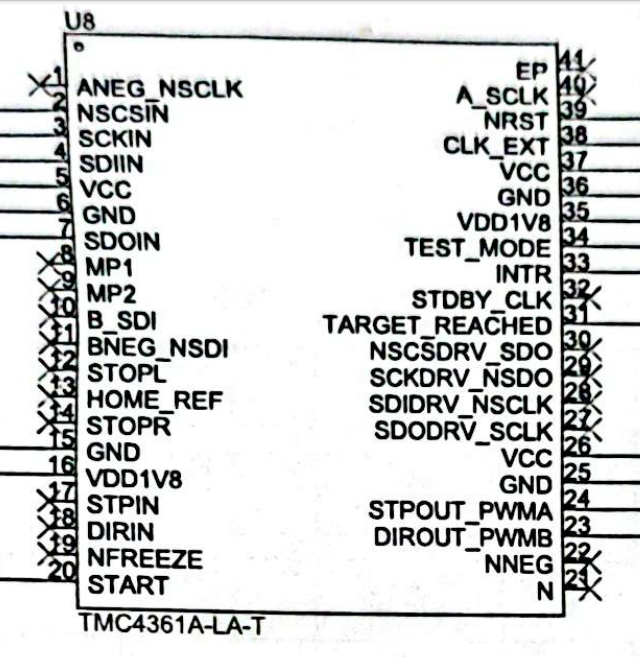

TMC4361A 原始引脚图

功能	TMC4361A 引脚	本例 STM32 连接或处理
主控片选	NSCSIN，2	PA4，GPIO 输出，空闲为高
主控 SPI 时钟	SCKIN，3	PA5 / SPI1_SCK
主控写数据	SDIIN，4	PA7 / SPI1_MOSI
主控读数据	SDOIN，7	PA6 / SPI1_MISO
外部工作时钟	CLK_EXT，38	PA8 / MCO，8 MHz HSE
硬件复位	NRST，39	可接 PA1；低有效，复位时序按手册和板级电路安排
步进输出	STPOUT，24	接驱动器 STEP，经需要的电平/隔离接口
方向输出	DIROUT，23	接驱动器 DIR
到达指示	TARGET_REACHED，31	可接 PA3 输入；其含义仍是内部位置到达
同步开始	START，20	默认是输出；本例不由 PA2 推挽驱动
冻结输入	NFREEZE，19	低有效，正常工作时按板级设计保持非激活
测试模式	TEST_MODE，34	正常应用接低
电源	VCC，5/26/37；GND，6/15/25/36	按供电章节连接、去耦并处理裸露焊盘
内核稳压端	VDD1V8，16/35	按参考电路去耦，不当作普通 3.3 V 输入

不要把两组 SPI 混接。SCKDRV(29)、SDODRV(27)、SDIDRV(28)、NSCSDRV(30) 属于芯片连接电机驱动器的 SPI；A_SCLK(40) 属于编码器接口。原稿的若干脚号整体错移，以及把 A_SCLK 当驱动器时钟的描述，均不适用。

只接 STEP/DIR 时，驱动器的报警不会自动通过 TMC 的驱动器 SPI 状态返回；报警线需要单独接入。接 TMC2130 等可通信驱动器时，还要核对其电源、SPI 格式、SPIOUT_CONF、电流与斩波设置，不能用一句“写 1 启用 SPI 输出”替代。

2. 时钟和 40 位 SPI

CLK_FREQ(0x31) 是告诉运动计算单元实际时钟是多少，不会生成硬件时钟。若 PA8 输出 8 MHz，就写入 8000000。旧程序输出 36 MHz 的方案超出了手册给出的时钟范围，且 F103 HAL 并没有所写的 RCC_MCODIV_2 选项。手册不同位置出现 30 MHz 和 32 MHz 上限，应按具体器件版本确认上限；这里的 8 MHz 不依赖这处差异。

本例使用 SPI 模式 3：空闲高电平、下降沿移出、上升沿采样，8 位数据、MSB 先传。每次片选拉低期间恰好传 5 字节，之后拉高。PCLK2 为 72 MHz、预分频 64 时，SCK 是 1.125 MHz；原稿的 32 分频是 2.25 MHz，不能用于本例 8 MHz 芯片时钟所要求的四分之一上限。

项目	本例处理
地址字节 bit7	0 为读、1 为写；低 7 位是地址
后续四字节	32 位数据，大端顺序
同时返回的第一个字节	由 `SPI_STATUS_SELECTION(0x0B)` 选择的 8 个事件位
同时返回的四字节数据	前一次读请求对应的数据，或前一次写数据的回送
片选高间隔	按手册时序留余量，本例每帧之间至少 1 μs

因此，读取 XACTUAL 需要先发 0x21 00 00 00 00，再发一个不会清事件的读请求来取回前一帧的数据。第二帧仍是合法请求；本例选择 STATUS(0x0F)。两帧之间不能插入其他调用，否则读回的数据会串位。写 VMAX 的首字节是 0xA4；0xA2 表示写 VACTUAL，而 VACTUAL 是只读寄存器，不能用它演示合法写入。

重复读取同一地址是常见做法，官方 API 也使用两帧读。这里选择 STATUS 作为第二帧，是为了避免读取 EVENTS 时再次触发事件清除。即使如此，EVENTS 仍有其固有的读取/清除边界，不能把它当作绝不丢事件的队列。

3. 模式、地址和数值表示

3.1 RAMPMODE 不是正反转枚举

RAMPMODE 地址是 0x20。bit2 选择速度或定位，bit1:0 选择轨迹；0x35 是 X_HOME，不是模式寄存器。

值	工作模式	轨迹
0	速度	不使用斜坡
1	速度	梯形，可扩展 SixPoint
2	速度	S 形
4	定位	不使用斜坡
5	定位	梯形，可扩展 SixPoint
6	定位	S 形

速度模式由 VMAX 的符号决定方向；定位模式根据当前位置与 XTARGET 的关系决定运动方向。不能把 0、2、3 解释为保持、正转、反转。无斜坡模式会直接改变目标速度，不能默认适合带惯量的机械系统。

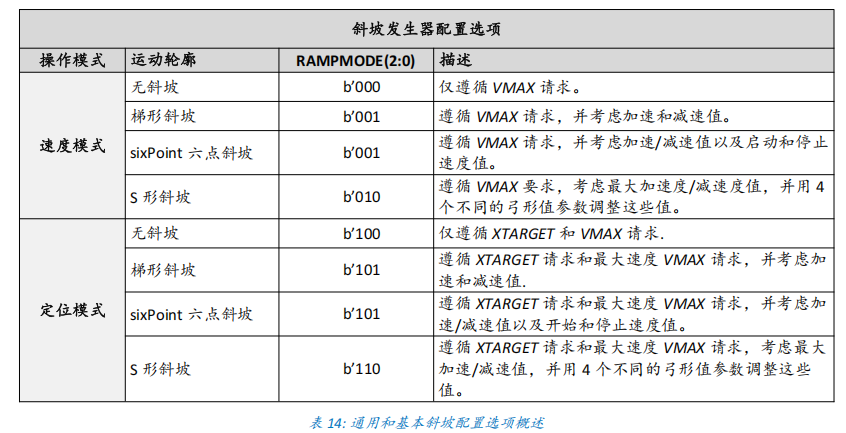

原始 RAMPMODE 模式表

3.2 常用寄存器

下表的速度/加速度单位采用 GENERAL_CONF.direct_acc_val_en=0、direct_bow_val_en=0 的频率模式。直接模式的单位另依赖芯片时钟，不能套用同一编码。

地址	名称	数据意义
0x20	RAMPMODE	工作模式与轨迹
0x21	XACTUAL	有符号 32 位内部脉冲位置，可读写
0x22 / 0x23	VACTUAL / AACTUAL	有符号 32 位整数速度/加速度，只读
0x24	VMAX	有符号定点速度，8 位小数
0x25 / 0x26 / 0x27	VSTART / VSTOP / VBREAK	无符号速度，8 位小数，31 位字段
0x28 / 0x29	AMAX / DMAX	无符号加减速度，22 位整数加 2 位小数
0x2A / 0x2B	ASTART / DFINAL	起始/末段加减速度，格式同 AMAX；作用依轨迹而定
0x2C	DSTOP	特定软停止条件使用的减速度，不是 BOW1
0x2D–0x30	BOW1–BOW4	四段加速度变化率，24 位无符号整数
0x31	CLK_FREQ	实际外部时钟频率，Hz
0x37	XTARGET	目标位置，按有符号位置解释其 32 位字

手册前面的概要表与详细寄存器表存在位宽排版差异；读取 VACTUAL/AACTUAL 按详细表的完整 32 位有符号值解释。它们与具有小数位的 VMAX/AMAX 编码不同。

频率模式的编码是：

V_{\mathrm{raw}}=256v,\qquad A_{\mathrm{raw}}=4a,\qquad B_{\mathrm{raw}}=j.

例如 v=3200 pulse/s 对应 VMAX=819200=0x000C8000；a=6400 pulse/s² 对应 AMAX=25600=0x00006400。速度左移 8 位是乘 256，不是乘 8；不能把“速度寄存器值的一半”直接当作加速度。

编码能装入字段不代表机械上可用。还需满足芯片的时钟相关上限、脉宽约束和电机能力；手册给出的加速度、加速度变化率上限分别与速度乘时钟、加速度乘时钟有关。小数精度、最大速度和脉冲频率也不能混为一谈。

3.3 一转需要多少脉冲

若电机步距角为 $\theta$ ，驱动器每整步接收 $m$ 个微步脉冲，目标转速为 $n$ RPM，则：

N=\frac{360^\circ}{\theta}m,\qquad f_{\mathrm{STEP}}=\frac{n}{60}N.

1.8°、16 微步、60 RPM 得到每转 3200 脉冲和 3.2 kHz。原记录另写过“20 微步/整步”，那对应每转 4000 脉冲；它是另一个驱动设置，不能混入 16 微步例子。

STEP_CONF(0x0A) 的低四位不是任意细分数：0–8 依次代表 256、128、64、32、16、8、4、2、1 微步。16 微步编码为 4；bits15:4 还保存整步/转，1.8°电机为 200。保留其他已核验字段，仅更新这些字段可写成 (old & ~0xFFFFu) | (200u << 4) | 4u。只写 0x04 会把整步/转等字段一并清零。20 微步不能直接编码成 20；涉及编码器比例或内部电角度时尤其需要重新设计比例关系。

4. 脉宽、方向与使能

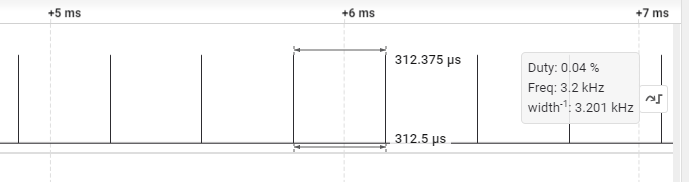

原记录中的 3.2 kHz 脉冲波形

图中 312.5 μs 周期对应 3.2 kHz；若按显示的 0.04% 占空比估算，高电平只有约 125 ns。它说明当时测到了窄脉冲，不能证明所有驱动器都能识别。光耦输入驱动器尤其要核对最小高/低电平时间及电平幅度。

0x10 低 16 位是 STP_LENGTH_ADD，高 16 位是 DIR_SETUP_TIME，不是 SPI 状态寄存器。

t_{\mathrm{pulse}}=\frac{\mathrm{STP\_LENGTH\_ADD}+1}{f_{\mathrm{CLK}}},\qquad t_{\mathrm{dir}}=\frac{\mathrm{DIR\_SETUP\_TIME}}{f_{\mathrm{CLK}}}.

例如 8 MHz 时设置 2 μs 脉宽和 2 μs 方向建立时间，对应低字段 15、高字段 16，整字为 0x0010000F。2 μs 只是计算示例，实际值必须满足所接驱动器的数据表。还需检查最高脉冲频率下低电平时间是否足够；芯片对方向切换与脉冲间隔也有约束，不能只看高电平宽度。

GENERAL_CONF 中 bit3 选择 STEP 有效极性，bit4 决定是否每次电平翻转都算一步；bit5 清零时 DIR 高表示正方向，默认 bit5=1 时 DIR 高表示负方向。bits7:6=0 才使用内部轨迹发生器；原稿设置 bit6 会选择外部 STEP 输入模式。bit9 控制外部 STEP 输入影响位置还是目标，不是 STEP 输出使能。bit23=0 使用 STEP/DIR 输出，置 1 则切换为 PWM 输出。

驱动器 ENA、抱闸和安全停机由实际硬件决定。GENERAL_CONF=1 只改动起始斜坡相关位，不会自动给电机“使能”。NFREEZE 也不能替代经设计验证的安全停机回路。

5. 有返回值的通信核心

下面是 C11 通信核心。transfer 必须完成一帧、检查底层结果、在失败时恢复片选为高，并满足时序；acquire/release 必须覆盖整个双帧读取，所有访问都走同一条路径。返回 TMC_IO 后，上层应中止本次控制流程并核对状态，不能假定失败写入完全没有生效，也不要直接重发运动命令。

读函数仅检查地址范围；调用者仍须根据手册选可读地址。写函数有意只开放本文需要的可写寄存器。数值辅助函数检查表示范围，机械行程与动态约束由上层另外检查。

#include <stdbool.h>
#include <stddef.h>
#include <stdint.h>
#include <limits.h>

typedef enum { TMC_OK, TMC_ARGUMENT, TMC_BUSY, TMC_IO } TmcResult;
typedef struct {
    void *context;
    bool (*acquire)(void *context);
    void (*release)(void *context);
    /* One complete 5-byte transaction; always restore CS high on failure. */
    bool (*transfer)(void *context, const uint8_t tx[5], uint8_t rx[5]);
} TmcBus;

enum {
    TMC_GENERAL_CONF = 0x00, TMC_START_CONF = 0x02,
    TMC_STEP_CONF = 0x0A, TMC_EVENTS = 0x0E, TMC_STATUS = 0x0F,
    TMC_STP_LENGTH_ADD = 0x10, TMC_RAMPMODE = 0x20,
    TMC_XACTUAL = 0x21, TMC_VACTUAL = 0x22, TMC_AACTUAL = 0x23,
    TMC_VMAX = 0x24, TMC_VSTART = 0x25, TMC_VSTOP = 0x26,
    TMC_VBREAK = 0x27, TMC_AMAX = 0x28, TMC_DMAX = 0x29,
    TMC_ASTART = 0x2A, TMC_DFINAL = 0x2B,
    TMC_BOW1 = 0x2D, TMC_BOW2 = 0x2E,
    TMC_BOW3 = 0x2F, TMC_BOW4 = 0x30,
    TMC_CLK_FREQ = 0x31, TMC_XTARGET = 0x37
};

static bool bus_valid(const TmcBus *bus)
{
    return bus != NULL && bus->acquire != NULL &&
           bus->release != NULL && bus->transfer != NULL;
}

static uint32_t unpack32(const uint8_t data[4])
{
    return ((uint32_t)data[0] << 24) | ((uint32_t)data[1] << 16) |
           ((uint32_t)data[2] << 8) | data[3];
}

TmcResult tmc_read(TmcBus *bus, uint8_t address, uint32_t *value,
                   uint8_t *spi_status)
{
    if (!bus_valid(bus) || address > 0x7FU || value == NULL)
        return TMC_ARGUMENT;
    if (!bus->acquire(bus->context)) return TMC_BUSY;
    uint8_t request[5] = {address, 0, 0, 0, 0};
    uint8_t dummy[5] = {TMC_STATUS, 0, 0, 0, 0};
    uint8_t response[5];
    bool ok = bus->transfer(bus->context, request, response);
    if (ok) ok = bus->transfer(bus->context, dummy, response);
    if (ok) {
        *value = unpack32(response + 1);
        if (spi_status != NULL) *spi_status = response[0];
    }
    bus->release(bus->context);
    return ok ? TMC_OK : TMC_IO;
}

/* Deliberately only the writable registers used in this article. */
static bool example_writable(uint8_t address)
{
    return address == TMC_GENERAL_CONF || address == TMC_START_CONF ||
           address == TMC_STEP_CONF || address == TMC_STP_LENGTH_ADD ||
           address == TMC_RAMPMODE || address == TMC_XACTUAL ||
           (address >= TMC_VMAX && address <= TMC_CLK_FREQ) ||
           address == TMC_XTARGET;
}

TmcResult tmc_write(TmcBus *bus, uint8_t address, uint32_t value)
{
    if (!bus_valid(bus) || !example_writable(address)) return TMC_ARGUMENT;
    if (!bus->acquire(bus->context)) return TMC_BUSY;
    uint8_t request[5] = {
        (uint8_t)(address | 0x80U), (uint8_t)(value >> 24),
        (uint8_t)(value >> 16), (uint8_t)(value >> 8), (uint8_t)value
    };
    uint8_t response[5];
    bool ok = bus->transfer(bus->context, request, response);
    bus->release(bus->context);
    return ok ? TMC_OK : TMC_IO;
}

/* Defined conversion from the wire's two's-complement word. */
int32_t tmc_signed32(uint32_t value)
{
    if (value <= INT32_MAX) return (int32_t)value;
    return (int32_t)(-(int64_t)(UINT32_MAX - value) - 1);
}

/* These encoders check representation, not a particular motor's limits. */
bool tmc_velocity_raw(int32_t pulses_per_second, uint32_t *raw)
{
    int64_t value = (int64_t)pulses_per_second * 256;
    if (raw == NULL || value < INT32_MIN || value > INT32_MAX) return false;
    *raw = (uint32_t)(int32_t)value;
    return true;
}

bool tmc_acceleration_raw(uint32_t pulses_per_second2, uint32_t *raw)
{
    if (raw == NULL || pulses_per_second2 > 0x3FFFFFU) return false;
    *raw = pulses_per_second2 * 4U;
    return true;
}

bool tmc_relative_target(int32_t current, int32_t delta, int32_t *target)
{
    int64_t sum = (int64_t)current + delta;
    if (target == NULL || sum < INT32_MIN || sum > INT32_MAX) return false;
    *target = (int32_t)sum;
    return true;
}

bool tmc_step_timing(uint32_t clock_hz, uint32_t pulse_ns,
                     uint32_t direction_ns, uint32_t *raw)
{
    if (raw == NULL || clock_hz == 0 || pulse_ns == 0) return false;
    /* Widen before multiplication; all uint32_t inputs fit this sum. */
    uint64_t high = ((uint64_t)clock_hz * pulse_ns + 999999999ULL) /
                    1000000000ULL;
    uint64_t setup = ((uint64_t)clock_hz * direction_ns + 999999999ULL) /
                     1000000000ULL;
    if (high == 0 || high > 65536 || setup > 65535) return false;
    *raw = (uint32_t)((setup << 16) | (high - 1));
    return true;
}

6. STM32F103 的板级适配

下面与上段核心放在同一个编译单元使用；工程配置需启用 HAL SPI、RCC、GPIO、DMA 模块，并使用真实 STM32F1 HAL/CMSIS 头文件。该适配只适用于一个主循环拥有总线、ISR 不访问 SPI的示例。RTOS 下应把 owned 改为整个事务共用的互斥锁，不能把普通布尔量当跨线程锁。

系统时钟、HSE 电路和 HAL 毫秒时基由工程先初始化；SPI1 不重映射，HAL_SPI_MspInit 不得把这里的引脚改成其他用途。下面没有配置 USART2，不会与 PA2/PA3 的串口复用发生隐式争用；若要输出诊断日志，另行规划串口引脚。

#include "stm32f1xx_hal.h"
#include <stdbool.h>
#include <stdint.h>
#include <string.h>

/* Include after tmc_core.c in this compact demonstration translation unit. */
typedef struct {
    SPI_HandleTypeDef *spi;
    bool owned;                 /* Exactly one main-loop caller; no ISR access. */
} TmcStm32;

static bool delay_one_us(void)
{
    if (SystemCoreClock != 72000000U) return false;
    uint32_t start = DWT->CYCCNT;
    for (uint32_t attempt = 0; attempt < 10000U; ++attempt) {
        if ((uint32_t)(DWT->CYCCNT - start) >= 72U) return true;
    }
    return false;              /* Disabled/stalled cycle counter. */
}

static bool stm32_acquire(void *context)
{
    TmcStm32 *port = context;
    if (port == NULL || port->spi == NULL || port->owned) return false;
    port->owned = true;
    return true;
}

static void stm32_release(void *context)
{
    TmcStm32 *port = context;
    port->owned = false;
}

static bool stm32_transfer(void *context, const uint8_t tx[5], uint8_t rx[5])
{
    TmcStm32 *port = context;
    uint8_t sending[5];
    memcpy(sending, tx, sizeof sending);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
    if (!delay_one_us()) return false;
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
    if (!delay_one_us()) {
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
        return false;
    }
    HAL_StatusTypeDef result = HAL_SPI_TransmitReceive(
        port->spi, sending, rx, 5U, 5U);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
    bool gap_ok = delay_one_us();
    return result == HAL_OK && gap_ok;
}

/* The board has already enabled HSE=8 MHz, SYSCLK=PCLK2=72 MHz. */
bool tmc_stm32_prepare(SPI_HandleTypeDef *spi)
{
    if (spi == NULL || SystemCoreClock != 72000000U ||
        HAL_RCC_GetPCLK2Freq() != 72000000U ||
        __HAL_RCC_GET_FLAG(RCC_FLAG_HSERDY) == RESET) return false;
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_SPI1_CLK_ENABLE();
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
    GPIO_InitTypeDef pins = {0};
    pins.Pin = GPIO_PIN_4;
    pins.Mode = GPIO_MODE_OUTPUT_PP;
    pins.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &pins);
    pins.Pin = GPIO_PIN_5 | GPIO_PIN_7;
    pins.Mode = GPIO_MODE_AF_PP;
    HAL_GPIO_Init(GPIOA, &pins);
    pins.Pin = GPIO_PIN_6;
    pins.Mode = GPIO_MODE_INPUT;
    pins.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &pins);
    HAL_RCC_MCOConfig(RCC_MCO1, RCC_MCO1SOURCE_HSE, RCC_MCODIV_1);
    spi->Instance = SPI1;
    spi->Init.Mode = SPI_MODE_MASTER;
    spi->Init.Direction = SPI_DIRECTION_2LINES;
    spi->Init.DataSize = SPI_DATASIZE_8BIT;
    spi->Init.CLKPolarity = SPI_POLARITY_HIGH;
    spi->Init.CLKPhase = SPI_PHASE_2EDGE;
    spi->Init.NSS = SPI_NSS_SOFT;
    spi->Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_64;
    spi->Init.FirstBit = SPI_FIRSTBIT_MSB;
    spi->Init.TIMode = SPI_TIMODE_DISABLE;
    spi->Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
    spi->Init.CRCPolynomial = 7U;
    if (HAL_SPI_Init(spi) != HAL_OK) return false;
    CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;
    DWT->CYCCNT = 0U;
    DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;
    return delay_one_us();
}

TmcBus tmc_stm32_bus(TmcStm32 *port)
{
    TmcBus bus = {port, stm32_acquire, stm32_release, stm32_transfer};
    return bus;
}

连接方式是在主循环启动前创建并清零 SPI_HandleTypeDef 和 TmcStm32，令后者的 spi 指向前者；tmc_stm32_prepare 成功后，用 tmc_stm32_bus 得到 TmcBus。HAL 的 5 ms 超时依赖其毫秒时基持续前进，不能在关闭该中断的临界区或 ISR 中调用。DWT 延时有有限次检查，计数器未运行会返回失败；这仍不是实机时序证明，最终应以逻辑分析仪核对。

7. 参数准备与运动操作

7.1 上电后先做静止通信检查

保持功率驱动器禁用，确认接线、供电、电平、TEST_MODE 与 NFREEZE。启动并测量 8 MHz 时钟，按手册完成 NRST 硬件复位。
建立 SPI，读回已知配置并检查回读，不能把全 0 或全 1 当作通信成功。写 CLK_FREQ=8000000 后读回核对。
核对 GENERAL_CONF 的内部轨迹、STEP/DIR、方向、单位设置；核对 STEP_CONF 的细分与整步/转，并设置 0x10 脉宽。保留与板级连接有关的其他字段。
本例先使用 START_CONF=0，即参数立即生效。先写 VMAX=0，确认 VACTUAL=0；只在静止并有明确位置基准时初始化 XACTUAL 和 XTARGET。
配置参考输入、限位极性与滤波，低速验证真实驱动器方向和故障反馈，再允许带负载试验。

硬件复位是 NRST 拉低；软件复位字为向 0x4F 写 0x52535400，它不包含在上面受限写函数中。若进入 FROZEN 状态，手册要求硬件复位，软件复位不能解除。原稿把 50 ms 写成通用必要复位时间没有依据；板级时间应按手册要求和实测时钟/供电稳定过程确定。

7.2 先验证梯形，再扩展 S 形

下面的量是便于核算的示例，不是已调试好的电机参数。每次写入都检查返回值；多寄存器配置期间保持单一控制任务所有权。进入定位模式之前，先让 XTARGET 与静止位置一致，避免沿用旧目标意外启动。

目标	参数与顺序
梯形速度控制	静止配置 `VSTART=VSTOP=VBREAK=0`，`AMAX=DMAX=25600`（6400 pulse/s²），`RAMPMODE=1`；最后写 `VMAX=819200`（3200 pulse/s）开始加速
反向速度	按已验证的减速/反向策略，将 VMAX 设为负值；不能对无符号寄存器字直接取绝对值来决定模式
绝对定位	静止准备 `RAMPMODE=5`，VMAX 使用正的速度上限；最后写有符号 XTARGET。XACTUAL 是内部计数，不会自动等于编码器位置
相对定位	静止读 XACTUAL，用 `tmc_relative_target` 在宽类型中检查 `current+delta`，再执行绝对定位；运动途中“相对当前位置”涉及快照时间，需另定语义
速度模式正常停车	保持已有梯形或 S 形模式，写 `VMAX=0`，按期限监测 VACTUAL 归零；无斜坡模式下这会直接改变速度
定位过程停车	不将 XTARGET 硬改成当前值冒充受控急停。按手册及机械需求选择停止输入/软停止或明确的模式转换策略，实测制动距离
改变位置基准	仅在静止且控制流程明确时写 XACTUAL；这不是移动指令，也不是自动回零

VBREAK=0 对应不使用分段切换的梯形。SixPoint 在此基础上加入 VSTART/VSTOP 及 ASTART/DFINAL，不同速度区间的加减速不同；使用非零 VBREAK 时必须满足它与 VSTOP 等值的约束。

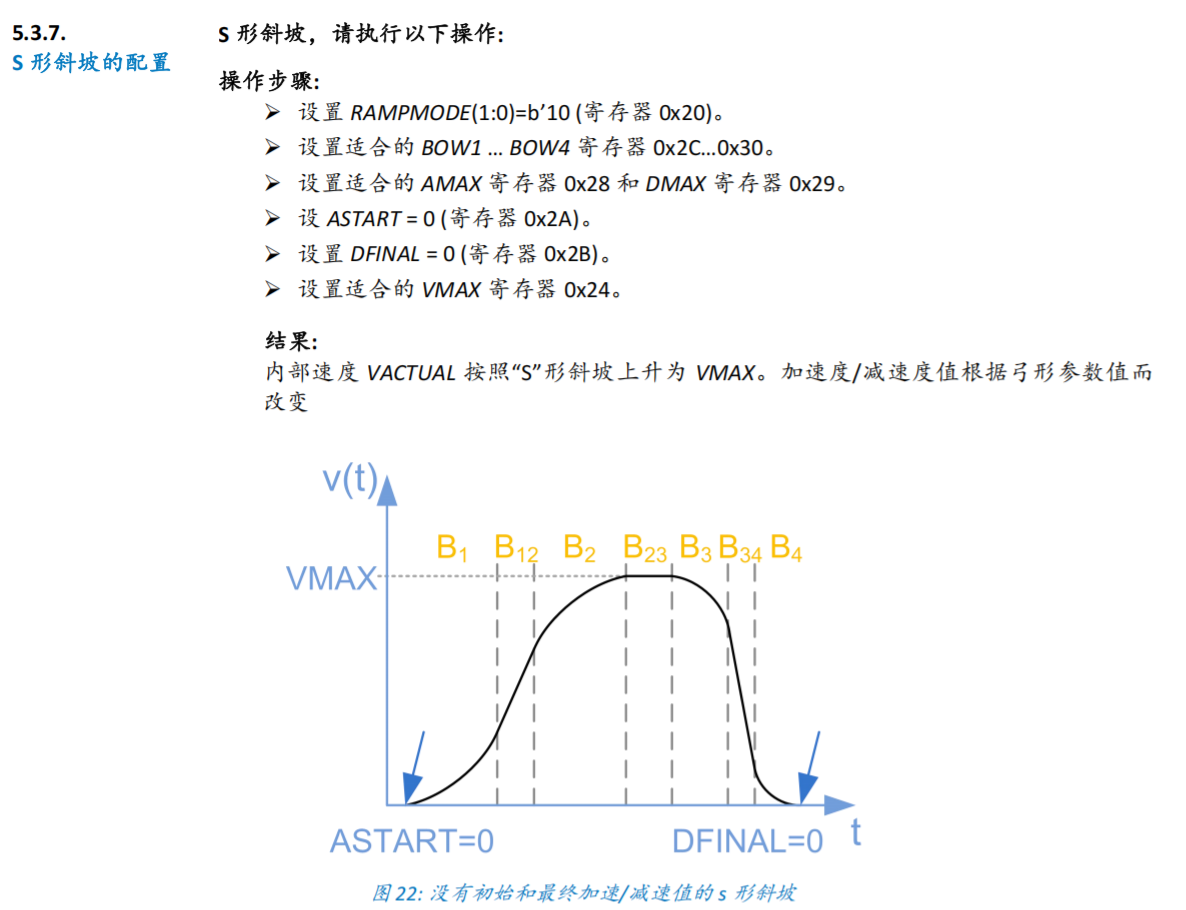

原始 S 形斜坡手册摘图

S 形模式控制加速度逐步改变：BOW1 将加速度提升，BOW2 在接近目标速度时收回加速度，BOW3 建立减速度，BOW4 收回减速度。平滑起止的基本配置可从 VSTART=VSTOP=ASTART=DFINAL=0 和四个正 BOW 值开始；例如 BOW1…4=64000 pulse/s³ 在加速度 6400 pulse/s² 下对应 0.1 s 的名义加速度变化时间。短行程可能达不到设定的峰值速度或加速度，不能用这几个值反推完整轨迹总时长。

图中把四个 BOW 地址范围写成 0x2C…0x30 会包含 DSTOP；正确的 BOW1–4 是 0x2D…0x30。非零 VSTART/VSTOP 会改变起止段，不能说它们对所有 S 形轨迹都必须非零；DFINAL 在定位 S 形中的作用也不能照搬速度模式。

7.3 监控要有结束条件

上层以固定周期读取 STATUS、XACTUAL、VACTUAL，使用不溢出的时间差检查总期限，并在通信故障、限位或驱动器报警时进入故障处理。不要在主循环中无限 while (!target_reached)，也不要把写命令成功当成运动成功。

读数	可以说明什么	不能据此断言什么
STATUS bit0	内部 XACTUAL 与 XTARGET 相等	电机没有失步、机械位置已精确到达
STATUS bits4:3	当前速度状态	外部驱动器所有故障都已排除
STOPL/STOPR 等状态	已配置参考输入/停止条件状态	接线极性和安全功能无需验证
XACTUAL	内部脉冲位置	自动获得真实编码器反馈
VACTUAL	内部轨迹速度	电机轴一定达到该转速

有符号读取使用 tmc_signed32，相对位置计算先扩展到 64 位。特别避免对 INT32_MIN 直接取负，以及用 32 位有符号数计算 current+delta。

8. 事件、中断和同步功能

INTR_CONF=0x0D，EVENTS=0x0E，STATUS=0x0F。STATUS 是只读的当前状态，不能向它写 0xFFFFFFFF 清标志。EVENTS 默认在读请求后清除；EVENT_CLEAR_CONF(0x0C) 对相应事件置 1 可保护其不被读取清除，再按手册用写 1 清除。改变清除策略前应明确哪个任务拥有事件消费权。

SPI 的首字节只是 0x0B 选出的最多 8 个事件，INTR 则由 0x0D 所选事件组合决定，默认低有效；它们与 32 位 STATUS 是三个不同层次。不能拿一个 8 位字节直接套 STATUS 的全部位定义。

功能	正确含义与使用前提
START 同步	START_CONF bits4:0 决定哪些参数等内部开始信号才生效，bits8:5 选择触发源；只写 1 是延后 XTARGET 生效，并不是“立即启动”
START 引脚输入/输出	外部触发选择位决定它成为输入；默认是输出。手册同步章节中一处输出条件文字与配置表矛盾，应以完整寄存器表核对，不能直接推挽连接两个输出
阴影寄存器	预装下一组轨迹参数，在内部开始信号到来时切换；单层全参数与双层 S 形映射不同，不能按同一地址表混用
目标流水线	X_PIPE0–7 在触发后依次推进，可按配置回写形成循环；启用多个目标类型会改变每条流水线的深度
U-Turn	改变 VMAX 符号或改到反方向目标会触发反转轨迹，TZEROWAIT 可加入停留；S 形在 BOW2=BOW4 时还有连续穿越零速的特例
重复定位	到达目标后清 XACTUAL 再重复，与圆周坐标不是同一个功能
圆周运动	X_RANGE 限定 `[-X_RANGE, X_RANGE)` 并处理跨界，定位通常选短路径；阻挡区、方向与小数圈长需按应用配置
编码器闭环	需要实际编码器接线、分辨率/比例与控制参数；只读 XACTUAL 或设置 ENC_IN_CONF 不会自动完成闭环

这些功能应在单次低速运动已验证之后逐个启用。原记录中的“重复各圆周运动、阴影寄存器、内部参数流水线”保留为学习入口，不把未调试的组合配置包装成通用烧录程序。四种影子映射、触发跳过次数与 BOW 换算等待详见 START 同步与影子斜坡寄存器。

9. 验证范围与来源

本页通信核心用于验证 5 字节顺序、双帧数据延迟、事件副作用、故障返回与数值边界。STM32 适配需要结合工程编译，硬件检查至少包括实际 MCO/SCK、片选间隔、STEP 高低电平、方向建立时间、驱动报警、停止距离和失步检测。离线测试与编译不能代替这些测量。

原文中绝对/相对定位、速度与加速度、停车、状态监控、串口观察、限位、驱动器 SPI 和编码器扩展等意图均在相应章节保留；重复程序中的错误常量和虚构“完整验证”结论不再沿用。

来源：TMC4361A 使用原记录、TMC4361A 阅读原记录、原厂数据手册、ADI TMC-API、STM32F1 HAL 官方源码。
