A4988步进驱动：使能、供电与相电流

步进电机驱动器把STEP/DIR指令转换为两相绕组电流。电源额定电流表示供电能力，电机相电流由驱动器设定和实际运行状态决定；两者不能直接画等号。本页以A4988为例说明低有效信号、供电与限流，具体载板仍须核对自己的原理图。

低电平有效与控制引脚

$\overline{ENABLE}$、nENABLE、/ENABLE通常表示低电平有效。在A4988中，使能为低允许输出桥工作，使能为高会关断功率输出；这不等于复位内部步进位置。没有横线也不能单凭名称判定所有芯片都高有效，最终以真值表为准。

引脚	作用与检查点
ENABLE	控制功率输出是否使能；禁用后通常不再提供保持力矩
RESET	低有效复位内部译码器到指定初始状态，与ENABLE不同
SLEEP	低有效低功耗状态；唤醒后按手册等待建立时间
STEP	有效边沿推进一个当前细分步，检查最小高/低脉宽
DIR	决定步进方向，需满足相对STEP的建立与保持时间
MS1/MS2/MS3	选择整步至1/16细分模式，按真值表配置

逻辑低/高应满足规定的输入阈值，不是要求电压精确等于0 V或VDD。默认上拉/下拉也因引脚及载板而异。

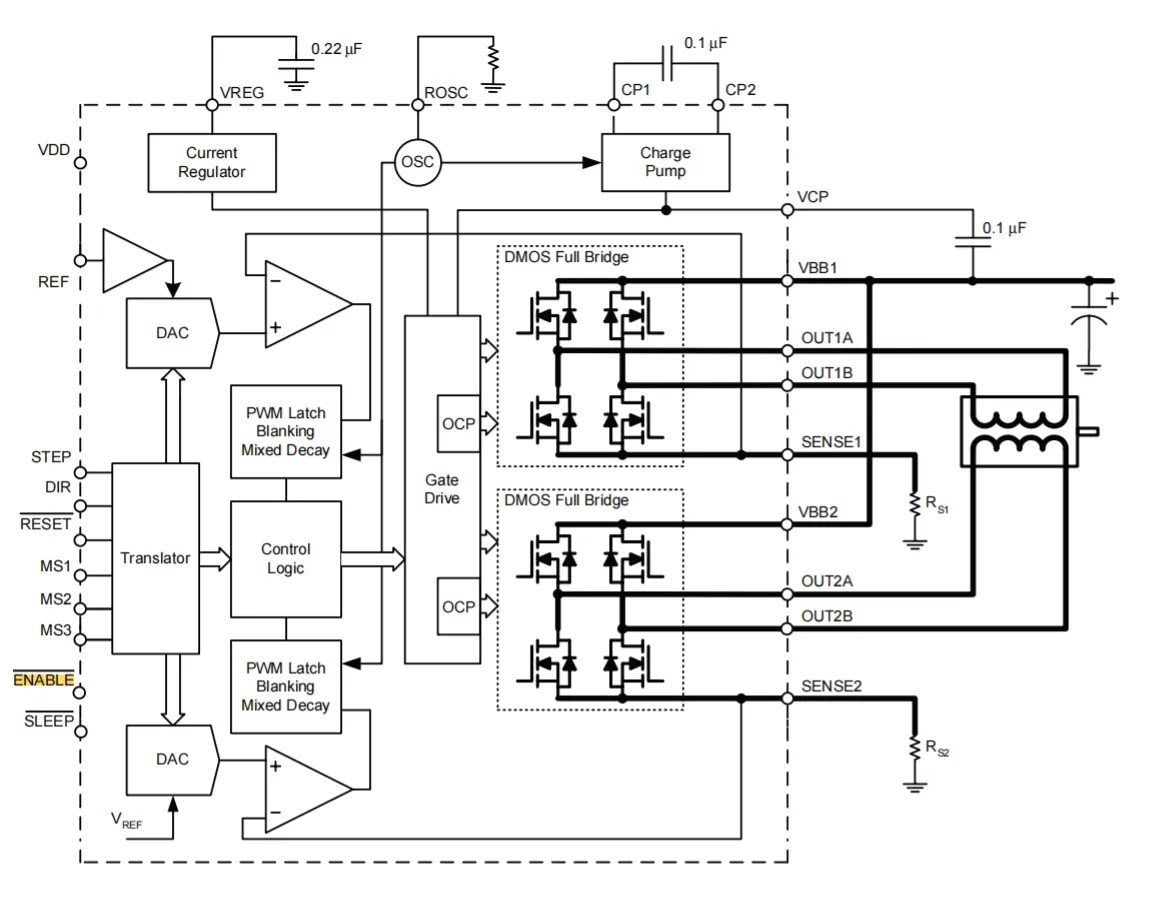

图中两组H桥分别连接两相绕组，SENSE1/2与外部采样电阻反馈电流；REF设定阈值。VDD是逻辑供电，VBB1/2是电机桥供电，载板通常把后者标为VMOT。框图不能替代实际载板的接线和去耦要求。Allegro A4988数据手册

12 V / 1.5 A电源是否能用

常见A4988载板的电机供电范围为8～35 V，12 V和15 V落在这个范围内；但仍需检查载板的电容耐压、瞬态峰值、散热和电机电流要求。标称12 V并不保证上电和断电尖峰也低于上限。Pololu载板说明

• 电源正极接VMOT，负极接电源GND；逻辑端还需要规定的VDD，并建立控制信号的共同参考地或采用正确的隔离接口。
• 1.5 A是电源在规定条件下可持续提供的能力，不会把1.5 A强灌进电机；过载时的限流、折返或打嗝行为取决于电源。
• 15 V / 100 A也不表示负载必定吸收100 A，但可用故障能量大得多，应按支路线径和载板能力设置保护；不能以驱动芯片限流替代支路短路保护。
• NEMA17主要描述安装尺寸，不能推断电压、额定相电流、绕组电阻或所需电源功率。

因此，12 V / 1.5 A只能作为待验证的候选电源，不能仅凭铭牌承诺“不会烧坏”。接线反向、驱动电流过高、散热不足或电源尖峰仍可能损坏器件。

限流值怎样计算

按A4988的电流检测关系：

$I_{\mathrm{TRIPMAX}}=\frac{V_{\mathrm{REF}}}{8R_S}.$

$R_S$是载板上的实际采样电阻，不能把不同厂商板子的电位器位置或VREF数值照搬。例如 $R_S=0.10\,\Omega$、目标阈值 $I_{\mathrm{TRIPMAX}}=1.0\,\mathrm A$，得到 $V_{\mathrm{REF}}=0.8\,\mathrm V$。若采样电阻为0.068 Ω，同一阈值则对应0.544 V。这里的数值只是公式演算，电阻须以实际硬件确认。

整步模式下，两相电流约为上述最大阈值的70.7%；这与某些细分位置单相接近阈值的情况不同。测到整步相电流后，不应再不加区分地把限流阈值设成同一数值。

驱动器通过斩波调节电流，相绕组电流与直流电源输入电流不是同一个量。假设两相都以0.7 A流过各2 Ω的绕组，仅绕组铜耗约为

$P_{\mathrm{Cu}}=2I_{\mathrm{phase}}^2R=1.96\,\mathrm W.$

以12 V供电时，仅这部分功耗对应理想平均输入电流约0.163 A，还未包含桥损耗、运动机械功率和其他损耗。它说明不能用“相电流0.8 A，所以电源必定取0.8 A”计算容量，也不能把这个静态例子当作动态功耗保证。

从接线到运行的检查

1. 断电确认电机两组绕组，分别连接一组H桥输出；检查逻辑/电机供电没有接反。
2. 按载板说明配置输入引脚、局部电容和电源保护。低ESR陶瓷电容与长电源线可能形成LC尖峰，储能电容应靠近载板；容量和耐压按实际板卡指导确定。
3. 在有合适保护的条件下设定较低且明确的电流阈值，再按电机允许相电流和散热能力调整。
4. 从低速、低加速度开始，检查电流、温升、方向、噪声和丢步；运行转速升高时还要关注电感和反电动势导致的电流不足。
5. 不要带电插拔电机连接。保护功能不能作为反复过热或误接线的正常工作模式。

微步提高指令细分密度，不保证负载下的绝对定位精度按同一比例提升；开环步进丢步后也不会自动恢复实际位置。需要反馈时参见编码器基础。
