02. 四态逻辑、位宽、进制与有符号数

知识概念更新于 2026-08-16编辑本文

Verilog 的一个数不只有“数值”，还至少有 位宽、进制、每一位的逻辑状态、是否有符号。忽略任何一项，都可能得到表面能编译、硬件却错误的代码。

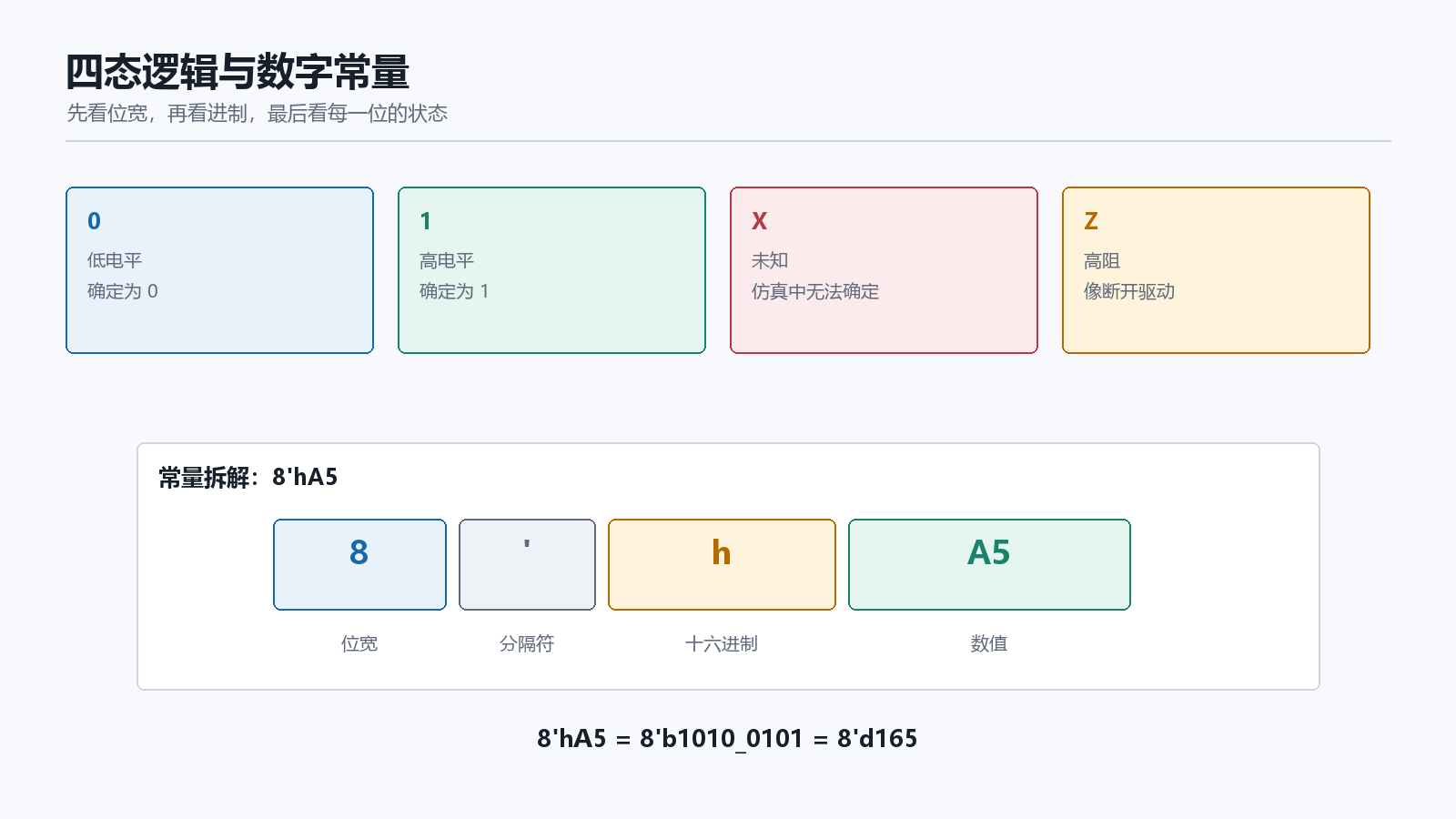

四态逻辑与常量结构

四态逻辑

值	含义	常见场景
`0`	确定的逻辑低电平	GND、条件为假
`1`	确定的逻辑高电平	VCC、条件为真
`x`	未知，当前无法判断是 0 还是 1	未复位寄存器、驱动冲突、未知传播
`z`	高阻，当前驱动器近似断开	三态总线、未驱动线网

x 不是硬件中的“第三种稳定电平”。它主要是仿真器告诉你：信息不足或存在冲突。看到 x 时，不要急着用条件把它隐藏，而应追查未初始化、复位和多驱动。

z 表示该驱动端不驱动总线：

assign data_bus = output_enable ? data_out : 8'bz;

现代 FPGA 内部通常不会保留任意三态网络；三态多用于芯片 I/O。综合工具可能把内部三态转换为多路选择逻辑。

常量的完整写法

格式是：

<位宽>'<进制><数值>

常见进制：

b：二进制，例如 8'b1010_0101；
o：八进制，例如 6'o52；
d：十进制，例如 8'd165；
h：十六进制，例如 8'hA5。

下划线只为阅读分组，不改变数值：

16'b1010_0101_1100_0011
32'h1234_ABCD
25_000_000              // 未指定位宽的十进制常量

位宽必须算清楚

wire [3:0] a = 4'b1010;   // 4 位，a[3] 是最高位
wire [7:0] b = 8'hA5;     // 8 位
wire       c = 1'b1;      // 1 位

[7:0] 一共有 7 - 0 + 1 = 8 位。常见选取方式：

wire [7:0] data;
wire       msb  = data[7];
wire [3:0] high = data[7:4];
wire [3:0] low  = data[3:0];

目标更窄：高位被截断

wire [3:0] low = 8'b1011_0110;
// low 得到 4'b0110

目标更宽：发生扩展

无符号值通常补 0；有符号值在满足表达式规则时会进行符号扩展。不要依赖自己没推导过的隐式规则，关键位置明确转换或拼接：

wire [3:0] small = 4'b1010;
wire [7:0] zero_extended = {4'b0000, small};

加法为什么可能溢出

两个 8 位无符号数的最大值都是 255，和最大为 510，需要 9 位表示：

wire [7:0] a;
wire [7:0] b;
wire [8:0] sum;

assign sum = {1'b0, a} + {1'b0, b};

显式在输入前补一位，比假设表达式会自动保留进位更安全、更容易审查。

无位宽常量的风险

教材为了入门把 100 解释为常见实现中的 32 位十进制数。工程中还要注意：无位宽十进制常量通常参与有符号运算，其精确宽度规则会影响表达式扩展。推荐：

寄存器值、掩码、比较终值尽量写明确位宽；
大数字可用下划线分组；
不要把负数直接塞进没有想清楚符号属性的向量。

localparam [7:0] LIMIT = 8'd99;
assign done = (counter == LIMIT);

有符号数

wire signed [7:0] temperature;
wire signed [7:0] offset;
wire signed [8:0] adjusted;

assign adjusted = temperature + offset;

8 位二进制补码 8'b1111_1111：

按无符号解释是 255；
按有符号解释是 -1。

位模式相同，解释不同。混合 signed 与 unsigned 时，结果可能转为你没预期的无符号比较。建议让同一表达式中的操作数位宽和符号属性保持一致，并为结果保留足够位数。

相等比较：`==` 与 `===`

a == b    // 逻辑相等；遇到 X/Z，结果可能为 X
a === b   // 全等；X/Z 也逐位参与比较

RTL 设计的正常数据判断通常使用 ==。=== 更常用于 testbench 检查，例如确认某信号确实为 x。不要用 === 掩盖设计中的未知状态。

标识符规则与命名

普通标识符可由字母、数字、下划线和 $ 组成，但首字符必须是字母或下划线，并区分大小写：count 与 Count 是两个名字。

推荐约定：

普通信号小写加下划线：cpu_addr；
参数大写：DATA_WIDTH；
低有效信号带 _n：rst_n；
时钟名包含 clk：sys_clk；
实例名以 u_ 开头：u_uart_rx；
名字表达角色，不用 a1、temp2 等模糊名称。

常见错误

wire [7:0] data = 4'hF;       // 合法但会补宽；最好明确意图
wire [3:0] data2 = 8'hAB;     // 高 4 位被截断
wire [7:0] sum = a + b;       // 可能丢失进位
wire result = signed_a < b;   // signed/unsigned 混合比较要警惕

练习

把十进制 45 写成 8 位二进制和 8 位十六进制常量。
4'b1111 + 4'b0001 至少需要多少位才能无损保存？
8'hF2[7:4] 的概念值是什么？实际代码中应先把常量赋给向量再做位选。
解释 x 与 z 的区别，并各写出一个可能出现它们的场景。

参考答案：8'b0010_1101、8'h2D；加法结果需要 5 位；高半字节是 4'hF；x 表示未知，z 表示不驱动。
