Linux 系统镜像：MBR 布局与文件打包验证

系统镜像把引导程序、分区表和各分区内容按确定的偏移组合进一个文件。下面以旧 Lite200 / Allwinner SD 启动实验的 256 MiB、MBR、512 字节逻辑扇区布局为例，解释每个字节放在哪里。它只生成普通镜像文件；是否可启动仍取决于匹配的板卡、SPL/U-Boot、内核、设备树与 rootfs。

分区和格式化是两件事

分区表记录分区的起点、长度和类型。格式化则在分区内部建立 FAT、ext4 等文件系统元数据。写入 MBR 的类型码 83 不会自动建立 ext4，选择 FAT 分区类型也不会自动产生 FAT 文件系统。

U-Boot 的 load mmc 0:1 ... 先定位相应 MMC 设备的第 1 个分区，再由文件系统驱动按文件路径查找数据。分区表不会逐个记录 zImage 或 DTB 的「绝对文件地址」，文件也未必由一段连续扇区组成。

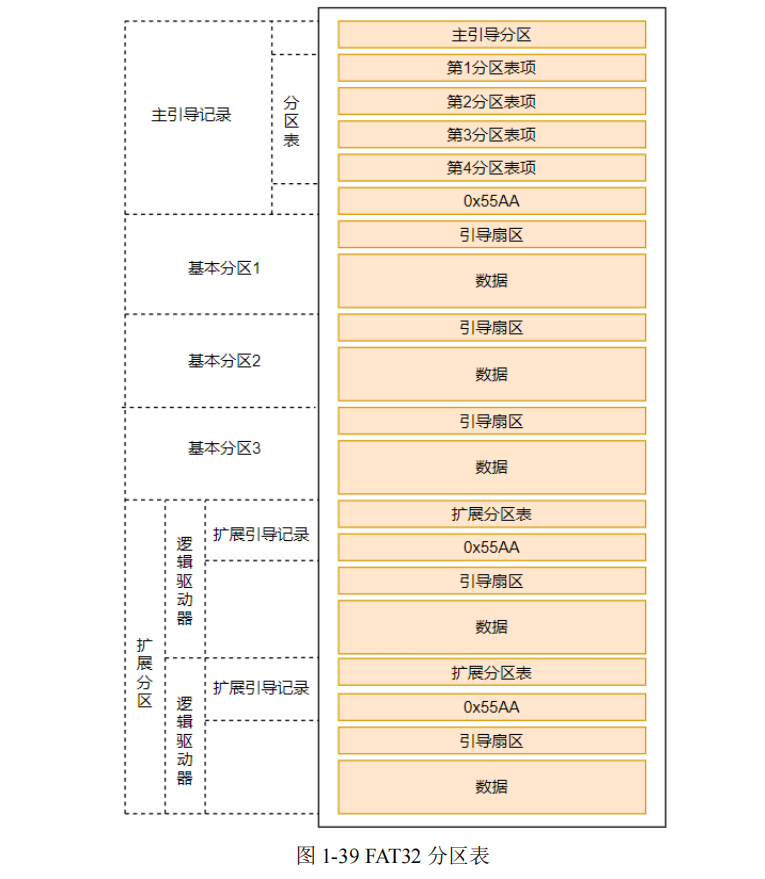

这张原图画的是 MBR 主分区项和扩展分区/EBR 链，原图下方的「FAT32 分区表」标题不准确。MBR 在本例第 0 个 512 字节扇区内，含分区项和末尾 55 AA 签名；FAT32 属于文件系统层。本例只有两个主分区，不使用扩展分区。

8 KiB 引导位置与 1 MiB 分区起点

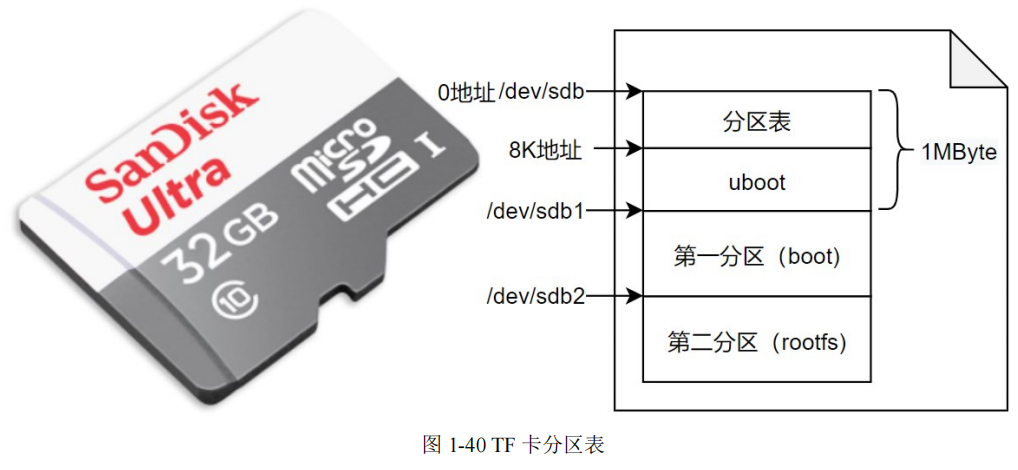

传统 Allwinner SD 启动在扇区 16，即 16 × 512 = 8192 字节处查找具有正确头部和校验的引导镜像。这里放的是包含 SPL 的 u-boot-sunxi-with-spl.bin，不能任意替换成另一种 u-boot.bin。U-Boot Allwinner 文档 同时指出，8 KiB 位置可能覆盖 GPT 分区表；部分较新 SoC 支持另一偏移，但不能将其推广到所有型号。

本例将第一个分区对齐到 1 MiB，为 MBR 和引导程序留空间。不是「文件系统规定前 1 MiB 全部是分区表」，也不是「1 MiB 是唯一合法起点」。图中的 /dev/sdb 只是旧设备名，不能据此选择当前机器上的写入目标。

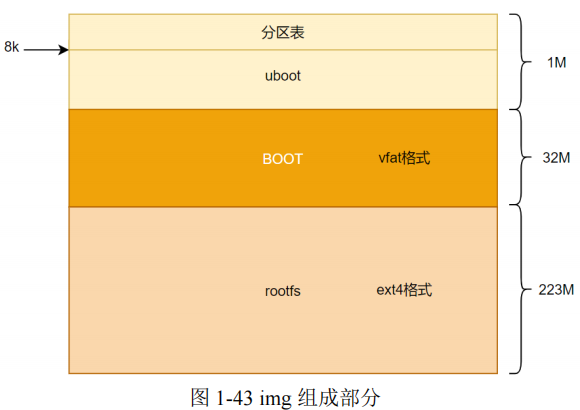

精确计算布局

1 MB = 1,000,000 字节，1 MiB = 1,048,576 字节。GNU dd 的 bs=1M 使用后一种大小；下面统一用 MiB 描述容量。

区域	起始字节	起始扇区	扇区数	最后扇区（含）	容量
前部保留区域	0	0	2,048	2,047	1 MiB
BOOT	1,048,576	2,048	65,536	67,583	32 MiB
rootfs	34,603,008	67,584	456,704	524,287	223 MiB
整个镜像	0	0	524,288	524,287	256 MiB

起止范围采用「最后扇区包含在内」的表示法，长度是 end - start + 1。引导文件从 8,192 字节开始，最多占用 1,048,576 - 8,192 = 1,040,384 字节；超过此值就会撞到 BOOT 分区，不能直接继续写入。

生成镜像文件

准备四个匹配同一板卡与 BSP的输入：带 SPL 的引导文件、zImage、DTB 和已生成的 rootfs.ext4。本例用 FAT16，对应 MBR 类型 0e；根分区用 Linux 类型 83。根文件系统镜像允许小于分区，但其内部文件系统不会因分区变大而自动扩容。

优先让 Buildroot 直接生成配置好的 ext4 镜像。若原材料只有 rootfs.tar，需要先解包到能够保留 UID/GID、权限、符号链接和设备节点的受控目录，再由文件系统工具生成镜像；不能把 tar 包直接当作 ext4 写入。手工 mkfs.ext4 -d 的输入目录也必须具备正确的元数据，并核对 ext4 特性与目标内核兼容性。原记录的 RAID stride/stripe-width 参数没有给出相应存储条带依据，因此不作为通用选项保留。

下面脚本需要 Linux、Bash、GNU coreutils、util-linux、dosfstools、mtools 和 Python 3。保存为 pack-lite200.sh 后，按顺序传入四个输入文件。脚本每次在当前目录新建一个结果目录，不接收磁盘设备作为输出。

#!/usr/bin/env bash
set -euo pipefail
if (( $# != 4 )); then
    printf 'usage: %s UBOOT ZIMAGE DTB ROOTFS_EXT4\n' "$0" >&2
    exit 2
fi
for tool in realpath stat truncate mktemp sfdisk mkfs.fat mcopy blkid dd python3; do
    command -v "$tool" >/dev/null
done
uboot=$(realpath -e -- "$1")
kernel=$(realpath -e -- "$2")
dtb=$(realpath -e -- "$3")
rootfs=$(realpath -e -- "$4")
for input in "$uboot" "$kernel" "$dtb" "$rootfs"; do
    [[ -f "$input" && -s "$input" ]] || {
        printf 'not a nonempty regular file: %s\n' "$input" >&2
        exit 1
    }
done
(( $(stat -c %s -- "$uboot") <= 1040384 )) || {
    printf 'bootloader overlaps the BOOT partition\n' >&2; exit 1;
}
(( $(stat -c %s -- "$rootfs") <= 233832448 )) || {
    printf 'rootfs image exceeds 223 MiB\n' >&2; exit 1;
}
[[ $(blkid -p -s TYPE -o value "$rootfs") == ext4 ]] || {
    printf 'rootfs input is not identified as ext4\n' >&2; exit 1;
}

result=$(mktemp -d "$PWD/lite200-image.XXXXXX")
image="$result/Lite200.img"
boot="$result/BOOT.fat"
truncate -s 268435456 "$image"
truncate -s 33554432 "$boot"
mkfs.fat -F 16 -S 512 -h 2048 -n BOOT "$boot"
mcopy -i "$boot" "$kernel" ::/zImage
mcopy -i "$boot" "$dtb" ::/suniv-f1c100s-licheepi-nano.dtb
sfdisk --no-reread --no-tell-kernel --wipe never "$image" <<'LAYOUT'
label: dos
unit: sectors
sector-size: 512

start=2048, size=65536, type=0e
start=67584, size=456704, type=83
LAYOUT

dd if="$uboot" of="$image" bs=1024 seek=8 conv=notrunc status=none
dd if="$boot" of="$image" bs=1M seek=1 conv=notrunc status=none
dd if="$rootfs" of="$image" bs=1M seek=33 conv=notrunc status=none
sfdisk --json "$image" > "$result/partitions.json"
printf 'Image: %s\nPartition metadata: %s\n' "$image" "$result/partitions.json"

FAT 的隐藏扇区字段设为 2048，对应它在最终镜像中的分区起点。DTB 在 FAT 中使用固定文件名，必须让 U-Boot 的加载配置与此一致；重命名并不会把其他板卡的设备树变成 Nano 的设备树。若 FAT 空间不够，mcopy 会失败，脚本停止，留下结果目录供检查；不能忽略错误后继续发布。

为什么每次组合写入都用 conv=notrunc

向已有普通文件写入时，dd 默认可能截断输出文件。原示例先建立 256 MiB 文件，再用没有 conv=notrunc 的命令写 U-Boot 或分区，会破坏预定的总长或先前内容。seek 只指定输出偏移，不能替代不截断选项。脚本先写分区表，再在互不重叠的区域组合内容，每次都保留已有文件尾部。

/dev/null 不是「只能写入」：写入的数据被丢弃，读取立即返回文件结束。/dev/zero 可读取零字节流，也接受并丢弃写入。dd 是按输入、输出和转换参数复制数据的工具，不能凭名字把它解释成一个通用设备驱动。

验证布局和内容

至少核对镜像总长、MBR 签名、两个分区的起点、长度和类型，以及引导文件和两个分区镜像的写入内容。下面的 Python 3 验证器接收结果目录和原始 U-Boot、rootfs 镜像，直接解析当前镜像的 MBR 分区项，再与预期布局和生成时的 JSON 记录交叉核对，按数据段计算 SHA-256；它不执行板上启动：

import hashlib
import json
from pathlib import Path
import struct
import sys

result = Path(sys.argv[1])
uboot, rootfs = map(Path, sys.argv[2:4])
image = result / "Lite200.img"
assert image.stat().st_size == 256 * 1024**2
table = json.loads((result / "partitions.json").read_text())["partitiontable"]
assert table["label"] == "dos" and table["sectorsize"] == 512
parts = table["partitions"]
assert len(parts) == 2
expected = [(2048, 65536, 0x0E), (67584, 456704, 0x83)]
recorded = [(p["start"], p["size"], int(p["type"], 16)) for p in parts]
with image.open("rb") as stream:
    mbr = stream.read(512)
assert len(mbr) == 512 and mbr[510:512] == b"\x55\xaa"
actual = []
for index in range(2):
    boot, chs_start, kind, chs_end, start, count = struct.unpack_from(
        "<B3sB3sII", mbr, 446 + index * 16
    )
    assert boot == 0, "unexpected boot flag"
    actual.append((start, count, kind))
assert mbr[478:510] == bytes(32), "unexpected third or fourth partition"
assert actual == expected == recorded, "MBR/expected/JSON layout mismatch"

def digest(stream, length):
    value = hashlib.sha256()
    while length:
        block = stream.read(min(length, 1024 * 1024))
        assert block, "unexpected end of file"
        value.update(block)
        length -= len(block)
    return value.digest()

for source, offset in [(uboot, 8192), (result / "BOOT.fat", 1048576),
                       (rootfs, 34603008)]:
    size = source.stat().st_size
    with source.open("rb") as original, image.open("rb") as assembled:
        assembled.seek(offset)
        assert digest(original, size) == digest(assembled, size), source.name
print("256 MiB layout and all three copied byte ranges verified")

另用 mdir -i 结果目录/BOOT.fat ::/ 查看 FAT 内的内核与 DTB，再检查 ext4 镜像的内容与一致性。这里已用合成的引导/内核/DTB 字节和真实 ext4 测试文件运行两段代码，核对了正常组合、边界容量、错误输入、FAT 容量不足和原文件保全；也确认了保留 55AA 签名但篡改分区项，或留下不一致 JSON 时，校验会失败。没有使用真实板卡固件。打包验证只能证明文件格式和组合位置，不能证明 SPL 头部、DDR 参数、设备树或根文件系统能在真实板上启动。

旧实验通过挂载 FAT/ext4 分区、复制内核和解包 rootfs，再卸载并组合镜像，也能实现同一布局；挂载点必须明确指向对应镜像或分区，并在写入完成后正常卸载。上面的普通文件流程减少了对 loop mount 的依赖。把成品写入物理介质属于后续部署步骤，应使用该板卡已确认的烧录流程；eMMC、SD 与其他 SoC 不一定共用此布局。
