先记住一句话

Verilog 代码描述电路的结构和行为，不是让 FPGA 按行执行的程序。

软件流程与硬件并行

在 C 语言中，处理器通常依次取指、执行。下面四行表达了先后关系：

a = input_a();
b = input_b();
sum = a + b;
output(sum);

在 Verilog 中，这三条连续赋值描述三组一直存在的连线/逻辑：

assign x   = a & b;
assign y   = c | d;
assign sum = p + q;

三条 assign 没有“第一条先运行”的含义。任一输入改变，对应的电路都会开始传播，三组电路可以同时工作。把三行上下调换，硬件功能不变。

assign max_value = (a > b) ? a : b;

它像一个二选一多路选择器。输入稳定后，经过传播延迟，输出跟着稳定。它没有时钟，也不需要记住过去。

always @(posedge clk) begin
    q <= d;
end

它描述一个 D 触发器。只有 clk 上升沿到来时，q 才接收当时的 d；两个时钟沿之间，q 保持不变。“保持”就是状态，也是数字系统能够计数、分步骤工作的基础。

不同 always 块彼此并行；同一个过程块中的语句仍有过程语义。尤其是阻塞赋值 = 会影响块内后续语句，非阻塞赋值 <= 会把更新安排到当前仿真时刻的后续阶段。第 6 篇会用时间模型详细解释。

always @(posedge clk) begin
    stage1 <= data_in;
    stage2 <= stage1;
end

这里两条语句共同描述两级流水寄存器。一个时钟沿后，stage1 得到旧的 data_in，stage2 得到旧的 stage1，而不是新 stage1。

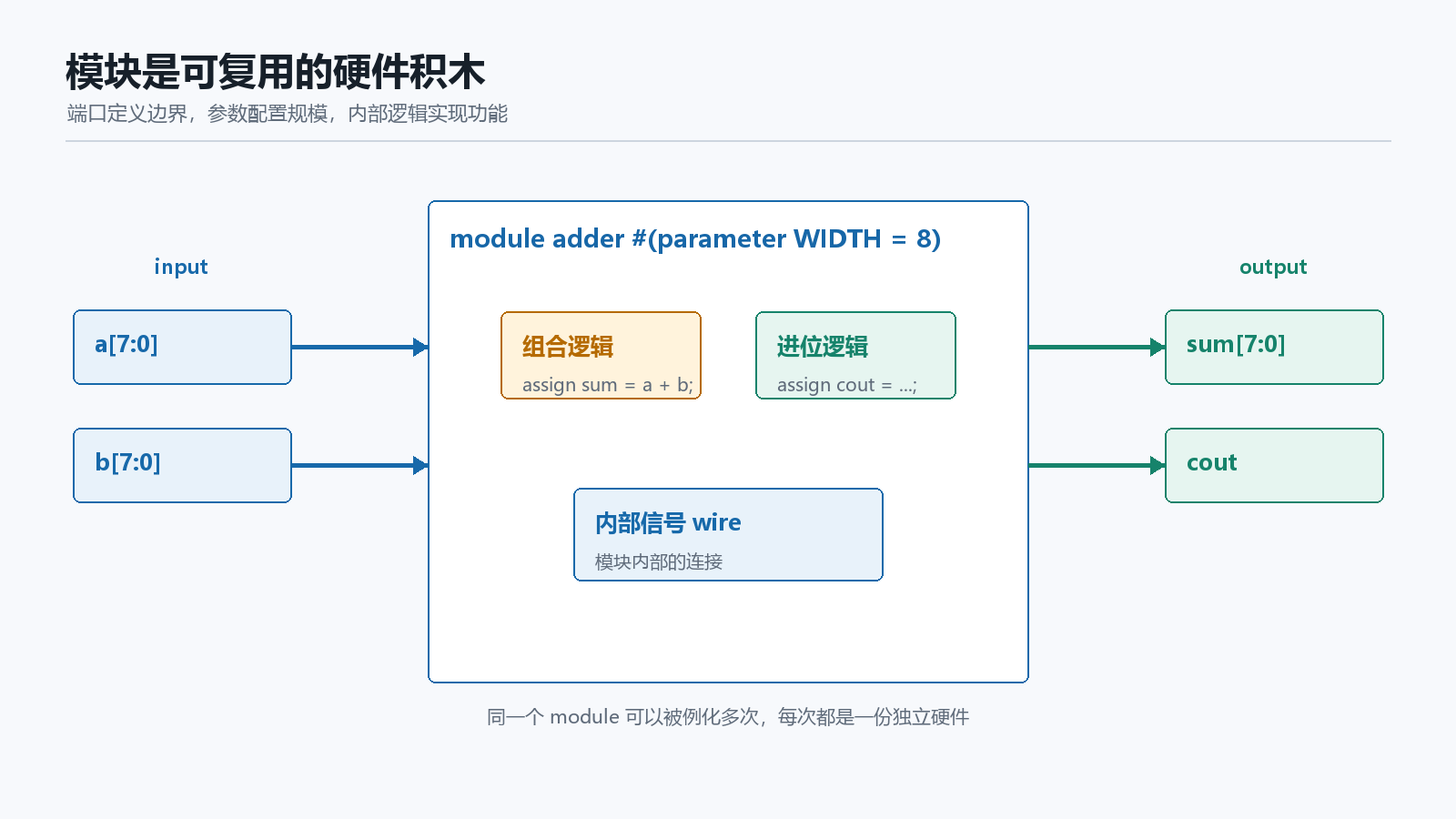

模块的组成

最小模块由模块名、端口和实现组成：

module and_gate (
    input  wire a,
    input  wire b,
    output wire y
);

    assign y = a & b;

endmodule

逐行理解：

文件本身不会“运行”。综合工具以某个模块为顶层，从顶层向下展开所有实例，生成完整硬件。

wire y0;
wire y1;

and_gate u_and0 (
    .a(a0),
    .b(b0),
    .y(y0)
);

and_gate u_and1 (
    .a(a1),
    .b(b1),
    .y(y1)
);

u_and0 和 u_and1 不是对同一函数的两次调用，而是两份同时存在的与门。命名端口连接 .a(a0) 的含义是：子模块端口 a 接到当前层信号 a0。

同一段 Verilog 可能用于两个目的：

例如 testbench 中常见的 #10 延时能被模拟器理解，却通常不能综合成普通 FPGA 逻辑：

initial begin
    clk = 1'b0;
    forever #10 clk = ~clk;  // 仿真时钟，不属于待综合设计
end

因此要始终知道自己正在写 RTL 设计 还是 testbench。

画出下面代码对应的电路，标出三个模块是否能同时工作：

assign n0  = a & b;
assign n1  = c | d;
assign out = n0 ^ n1;

答案应包含两个第一级逻辑门和一个第二级异或门；前两个门并行工作。
