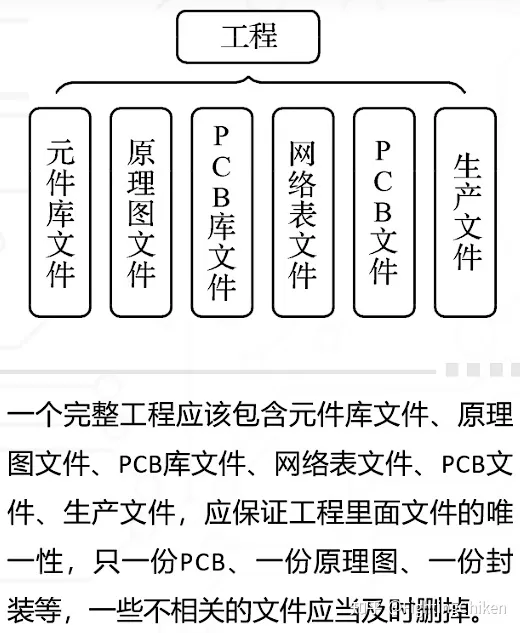

Altium Designer
| 拉线 | 过孔 | 敷铜 | 器件排列离散 | 线选 | 框选 |
|---|---|---|---|---|---|
| F2 | F3 | F4 | F6 | 2 | 3 |
| 左对齐 | 右对齐 | 上对齐 | 下对齐 | 水平等间距 | 垂直等间距 |
| Nnm4 | Nnm3 | Nnm8 | Nnm2 | Nnm7 | Nnm9 |
| 器件位号排列 | 差分线 | 删除网格 | 无论选择 | 执行DRC | 规则 |
| Num5 | alt+F2 | alt+Q | Ctrl+h | TD | DR |
| class | 网格显示关闭 | 移动 | 选择 | 单位切换 | 单层显示 |
| DC | N | M | S | Q | shift+s |
| 切换抓取 | 多根走线 | 忽略障碍物 | |||
| shift+e | TTM | shift+r |
器件摆放、选择、单位
| 功能描述 | 快捷键 |
|---|---|
| 器件旋转 | 左键长按选中 + Space |
| 左右翻转 | 左键长按选中 + x |
| 上下翻转 | 左键长按选中 + y |
| 选择同一位置重叠的元件 | Shift + Tab |
| 切换单位，mm / mil（公制 / 英制） | q |
| 切换栅格宽度（视图 - 栅格） | g |
| 选择对象（网络、连接、全部、区域、自由、重叠等） | s |
| 选择连线 | S + C |
| 选择网络 | S + N |
| 工具 - 封装管理器（列表原理图中的所有元件、元件信息） | T 或 G |
视图
| 功能描述 | 快捷键 |
|---|---|
| 交叉探针 | T + C |
| 交叉选择模式 | Shift + Ctrl + X |
| PCB 测距 | Ctrl + M |
| 显示单层，隐藏 PCB 其他层 | Shift + S |
| 高亮选中的网络（PCB） | Ctrl + 左键点击网络 |
| 高亮选中的网络（原理图） | Alt + 左键点击网络 |
| 同时高亮多条网络 | Ctrl + Shift + 左键点击网络 |
| 取消上面的高亮，恢复正常显示 | Shift + C |
| 2D 视图 | 2 |
| 3D 视图 | 3 |
| 180° 翻转 PCB，看背面 | V 或 B |
| 对齐、定位器件文本 | A |
| 显示/隐藏 连接，显示/隐藏 跳线 | N |
| 视图配置 | L |
| 图层显示置顶 | 点击下方的图层列表 |
| 更改图层显示置顶的顺序 | 右键 - 层绘制顺序 |
| 隐藏/显示网络 | N - 隐藏/显示连接 - 网络 |
| 快速切换图层 | Ctrl+Shift+滚动鼠标滚轮 |
| 放大、缩小 | Ctrl+滚动鼠标滚轮 |
| 上下平移、左右平移 | 滚动鼠标滚轮、Shift+滚动鼠标滚轮 |
| 坐标显示 | Shift+H |
| 抬头跟随鼠标移动，固定 | Shift+G |
连线与检查
| 功能描述 | 快捷键 |
|---|---|
| 连线 | Ctrl + w |
| 平移走线 | Ctrl + 左键拖动 |
| 改变走线方式 | 走线状态 + Shift + Space |
| 放置过孔 | 走线状态 + Ctrl + Shift + 滚动鼠标滚轮 |
| 自动布线 | 走线状态 + Ctrl + 左键点击 |
| 优化走线 | 先选中连线 Ctrl + Alt + G |
| 特殊粘贴（过孔、连线） | E 或 A |
| 规则、PCB 规则及约束编辑器 | D 或 R |
| 设计规则检查、DRC | T 或 D |
| 铺铜管理器 | T、G、M |
| 交互式布线、差分走线、总线 | U |
| 取消连线的布线 | U、U、C |
| 对象类浏览器 | DC |
单键快捷键（默认不在上方工具栏显示的）
| 功能描述 | 快捷键 |
|---|---|
| 对齐、定位器件文本 | A |
| 显示/隐藏 连接，显示/隐藏 跳线 | N |
| 选择对象（网络、连接、全部、区域、自由、重叠等） | S |
| 选择连线 | S + C |
| 选择网络 | S + N |
| 栅格 | G |
| 交互式布线、差分走线、总线 | U |
| 取消连线的布线 | U + U + C |
| 视图配置 | L |
