刚性转子双支承模型:平动与摆动

原笔记试图用两个方程描述平衡机的平动和转动。第二个自由度应解释为转子绕横向轴的小角度摆动,并非绕自身轴线的扭转;弹性恢复力也必须随动态位移变化。

下面建立一个可推导、可检查的简化模型。它用于理解支承响应与不平衡的关系,不是特定平衡机的完整辨识模型。

取轴向为 zz,名义平衡转子总质量为 MM。在名义质心所在的轴向截面,转轴中心线参考点 O 的横向位移为 yy,绕横向轴的小摆角为 θ\theta。左右支承位于 z=−lz=-l、z=+lz=+l;每个支承在所分析方向上的刚度为 kk、黏性阻尼为 cc。

规定 θ>0\theta>0 时右端位移增加,则支承处动态位移为:

yL=y−lθ,yR=y+lθ.y_L=y-l\theta,\qquad y_R=y+l\theta.

模型假设转子在所考察范围内不发生显著弯曲,两侧支承相同,位移与摆角小,围绕静平衡位置线性化,转速恒定,并忽略另一横向平面和陀螺耦合。小不平衡用同步力及力矩等效,不计其对名义质量和惯量的高阶影响;JTJ_T 取名义平衡转子绕横向摆动轴的惯量,单位 kg·m²。

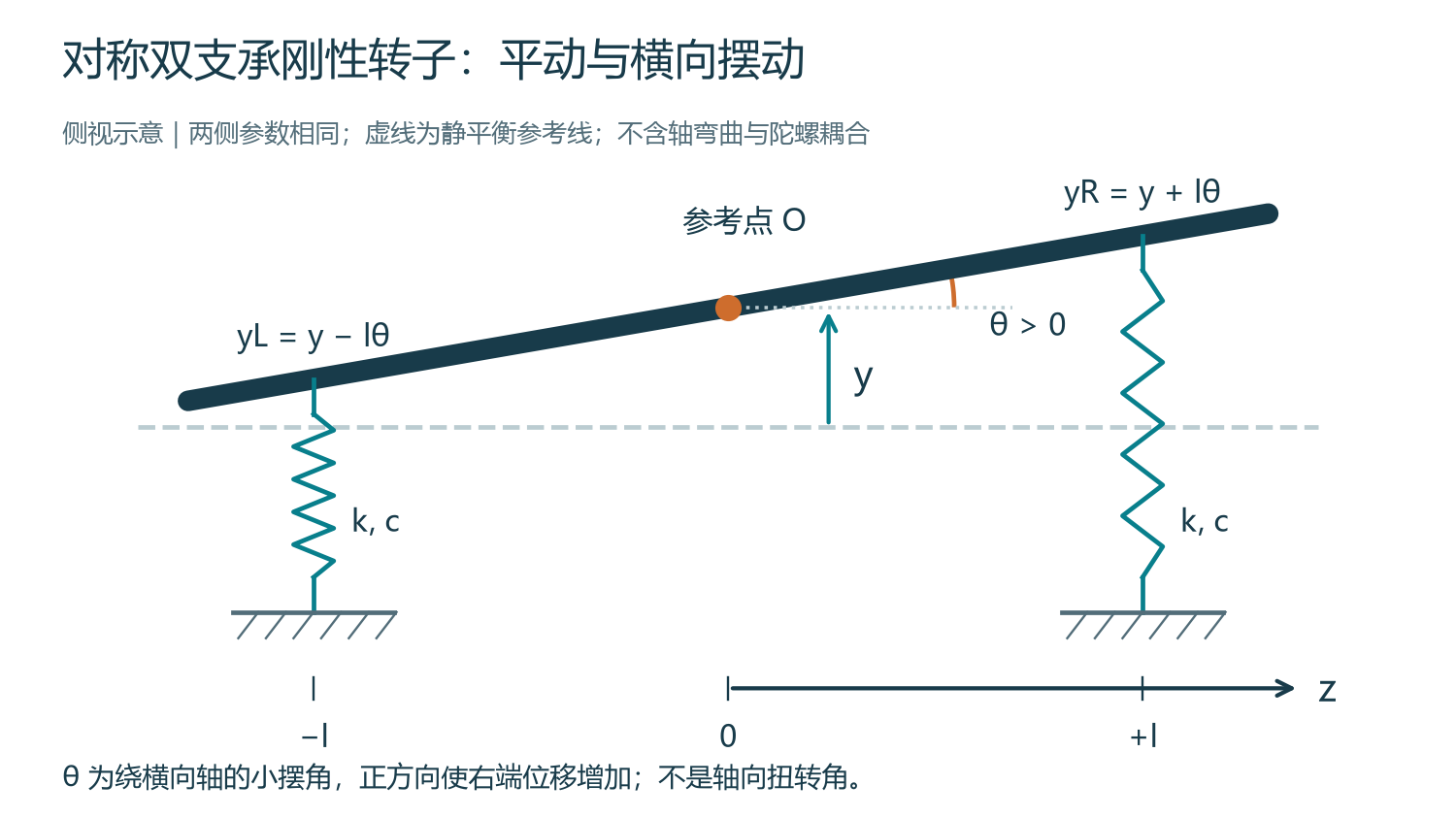

对称双支承转子的平动、横向摆动和两端位移关系

两支承弹簧力合起来对平动产生 −2ky-2ky,对摆动产生 −2kl2θ-2kl^2\theta;阻尼项同理。若在轴向位置 zuz_u 有一个不平衡量 U=muruU=m_u r_u,其在该方向的恒速激励为 Uω2cos⁡(ωt+ϕ)U\omega^2\cos(\omega t+\phi)。

因此:

My¨+2cy˙+2ky=Uω2cos⁡(ωt+ϕ),M\ddot y+2c\dot y+2ky =U\omega^2\cos(\omega t+\phi), JTθ¨+2cl2θ˙+2kl2θ=zuUω2cos⁡(ωt+ϕ).J_T\ddot\theta+2cl^2\dot\theta+2kl^2\theta =z_uU\omega^2\cos(\omega t+\phi).

所有量在这两个方程中采用 SI 单位。第一式每项单位是 N,第二式每项单位是 N·m。若忽略阻尼,可令 c=0c=0,但这会使理想共振点的稳态解失去有限值。

这里的 yy 不能直接叫作实际偏心质心的位移。单平动示例中,实际质心近似满足 yG=y+(U/M)cos⁡(ωt+ϕ)y_G=y+(U/M)\cos(\omega t+\phi);从 My¨G=−2cy˙−2kyM\ddot y_G=-2c\dot y-2ky 移项,才得到包含等效不平衡激励的第一式。

这也修正了原稿中的三处问题:加速度应为二阶时间导数;弹簧恢复力应包含动态 yy 而不是一个固定 y0y_0;不平衡激励包含 ω2cos⁡(ωt+ϕ)\omega^2\cos(\omega t+\phi),并非随时间线性增大的力。

3. 多个不平衡量与一般支承

跳转到“3. 多个不平衡量与一般支承”

对于多个不平衡量,把各自的激励力和相对于参考截面的力矩分别相加。在对称情况下,平动与摆动方程解耦;支承位置或刚度不同后,一般会出现耦合项。

若第 ii 个支承位于 ziz_i、刚度为 kik_i,仍用 yi=y+ziθy_i=y+z_i\theta,则刚度矩阵为:

K=[∑ki∑kizi∑kizi∑kizi2].\mathbf K= \begin{bmatrix} \sum k_i & \sum k_i z_i\\ \sum k_i z_i & \sum k_i z_i^2 \end{bmatrix}.

阻尼矩阵把 kik_i 换为 cic_i。以名义平衡转子的质心截面为坐标原点时,质量矩阵可写为 diag⁡(M,JT)\operatorname{diag}(M,J_T)。上一节的对称条件使 ∑kizi=0\sum k_i z_i=0、∑cizi=0\sum c_i z_i=0 同时成立,两个方程才相互独立。

4. 激励随转速平方增长,位移不一定如此

跳转到“4. 激励随转速平方增长,位移不一定如此”

用复数稳态解表示,在一个集中不平衡量作用下:

Y=Uω2ejϕ2k−Mω2+j2cω,Θ=zuUω2ejϕ2kl2−JTω2+j2cl2ω.Y=\frac{U\omega^2e^{j\phi}}{2k-M\omega^2+j2c\omega},\qquad \Theta=\frac{z_uU\omega^2e^{j\phi}}{2kl^2-J_T\omega^2+j2cl^2\omega}.

位移幅值同时受分子激励和分母动力学影响。以平动为例,令 ωn=2k/M\omega_n=\sqrt{2k/M}、r=ω/ωnr=\omega/\omega_n、ζ=2c/(2Mωn)\zeta=2c/(2M\omega_n),则:

∣Y∣U/M=r2(1−r2)2+(2ζr)2.\frac{|Y|}{U/M}=\frac{r^2}{\sqrt{(1-r^2)^2+(2\zeta r)^2}}.

低速时可近似呈平方增长;共振附近被放大;该理想模型的高频位移比趋近 1。因而不能看到某次升速的幅值变化,就直接按平方比例反推不平衡。

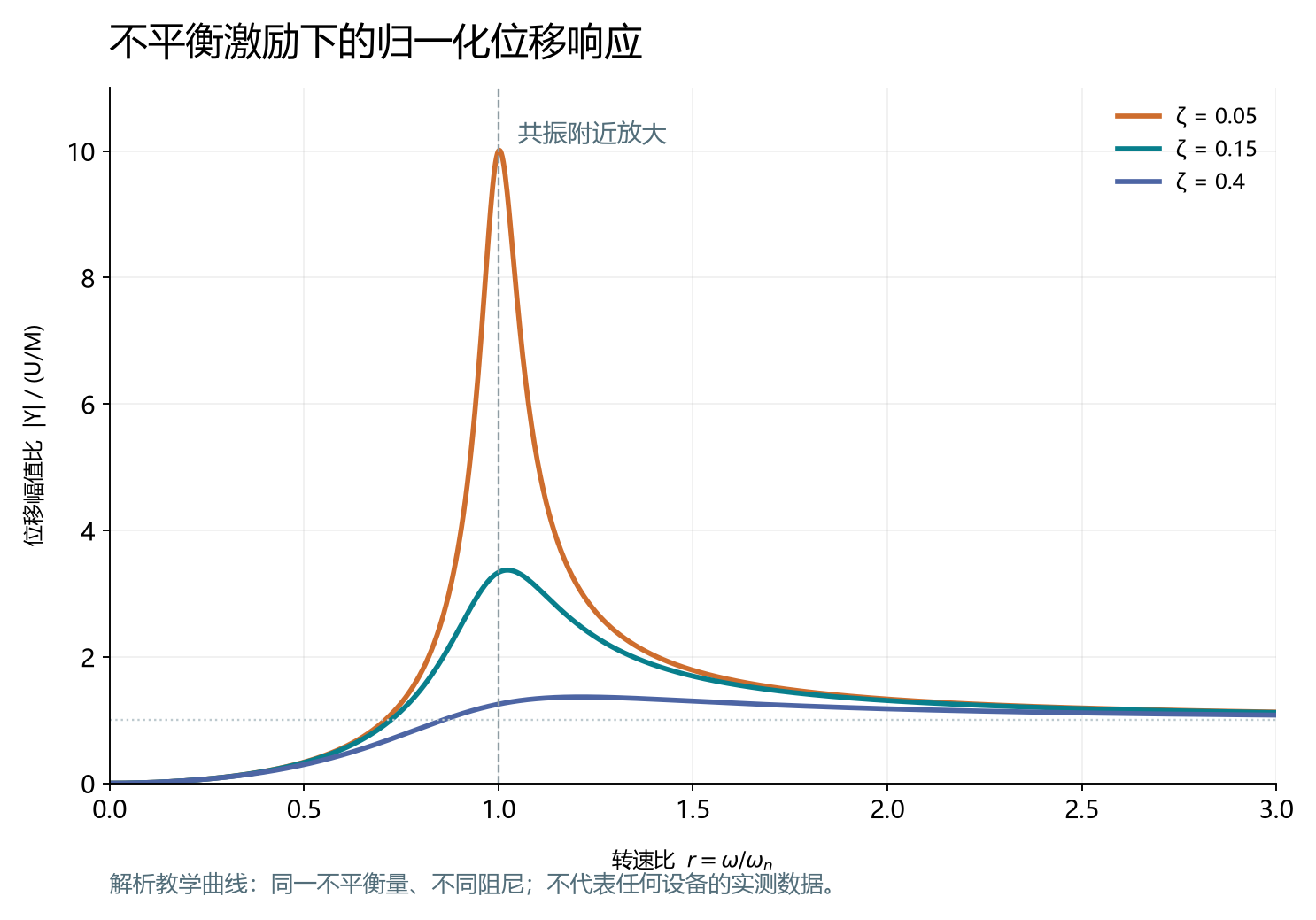

由正文解析式计算的归一化位移响应,不同阻尼在共振附近产生不同放大

理论模型可解释支承刚度、测点、共振和相位为何影响平衡响应。实际机器的刚度、阻尼和耦合通常不能完全由尺寸估算,所以现场常通过试重辨识影响系数,并在一致工况下复测。

本模型不包含扭转、轴弯曲、多平面陀螺耦合、轴承交叉刚度、基础运动或接触非线性。若这些效应明显,应扩展模型并核对实验数据。

补充课程:NPTEL 单自由度转子模型与机械振动视频课程,可用于复习牛顿方程、阻尼受迫振动与转子不平衡;本页的对称双支承推导按上述明确假设独立写出。
