二极管

肖特基二极管

1N5819是一种常用的肖特基势垒二极管（Schottky Barrier Diode, SBD），属于低功率、快速恢复型整流二极管。

主要参数

最大反向电压：40V
正向电流：1A（连续），25A（浪涌）
正向压降：0.3-0.45V（@1A，25°C）
反向恢复时间：<10ns
工作温度：-65°C ~ +125°C
封装形式：DO-41、DO-15、SMA等

肖特基二极管原理：

采用金属-半导体结代替传统的PN结
金属（如铂、钨、钼）与N型半导体形成肖特基势垒
多数载流子（电子）导电，无少数载流子储存效应
势垒高度低于PN结，因此正向压降更低

主要作用

整流作用
- 低压降整流，提高效率
- 适用于低压大电流场合
保护作用
- 反向保护：防止电源反接
- 续流保护：感性负载的续流回路
- 钳位保护：限制电压尖峰
开关作用
- 高速开关电路
- 射频检波和混频

特点对比：

特性	肖特基二极管	普通硅二极管
正向压降	0.3-0.45V	0.6-0.7V
开关速度	极快（<10ns）	较慢（>100ns）
反向耐压	较低（通常<200V）	可以很高
反向漏电流	较大	较小

电源电路

输入 ──D1(1N5819)──┬── 输出
                    │
                   ┴ C1
                   ─

开关电源的整流
DC-DC转换器
太阳能充电控制器

保护电路

VCC ──┬──────── 电路
      │
      D1(反并联)
      │
     GND

防反接保护
ESD保护
过压钳位

续流电路

      ┌──D1──┐
      │      ↓
VCC ──┴── L1 ─┴── GND
      继电器/电机

继电器续流
电机驱动保护
电感负载保护

OR-ing电路

电源1 ──D1──┬── 输出
            │
电源2 ──D2──┘

双电源冗余
电池与适配器切换

选型要点

电压裕量：选择反向电压至少为工作电压的1.5-2倍
电流容量：考虑平均电流和峰值电流
功耗计算：P = VF × IF，需考虑散热
温度特性：高温时正向压降降低，反向漏电流增大
封装选择：根据功耗和安装方式选择

光耦

TLP2361

应用领域

工厂网络通信
仪器仪表和控制设备的高速数字接口
I/O接口板

产品概述 东芝TLP2361由高输出GaAlAs（砷化镓铝）发光二极管与集成高增益、高速光电检测器耦合而成，采用SO6封装。该光耦保证在高达125℃环境下工作，支持2.7V至5.5V供电范围。TLP2361具有低功耗特性，保证供电电流（ICCL/ICCH）仅为1mA，阈值输入电流（IFHL）为1.6mA（Ta=125℃时），有助于设备节能。由于输入电流要求低，可直接由微控制器驱动。 TLP2361内置法拉第屏蔽层，提供±20 kV/μs的共模瞬态抗扰度保证。

参数	规格
(1) 逻辑类型	反相逻辑（图腾柱输出）
(2) 封装	SO6
(3) 工作温度	-40℃ 至 125℃
(4) 供电电压	2.7V 至 5.5V
(5) 数据传输速率	15 MBd (典型值, NRZ编码)
(6) 阈值输入电流	1.3 mA (最大值) @Ta=105℃ 1.6 mA (最大值) @Ta=125℃
(7) 供电电流	1.0 mA (最大值)
(8) 共模瞬态抗扰度	±20 kV/μs (最小值)
(9) 隔离电压	3750 Vrms (最小值)

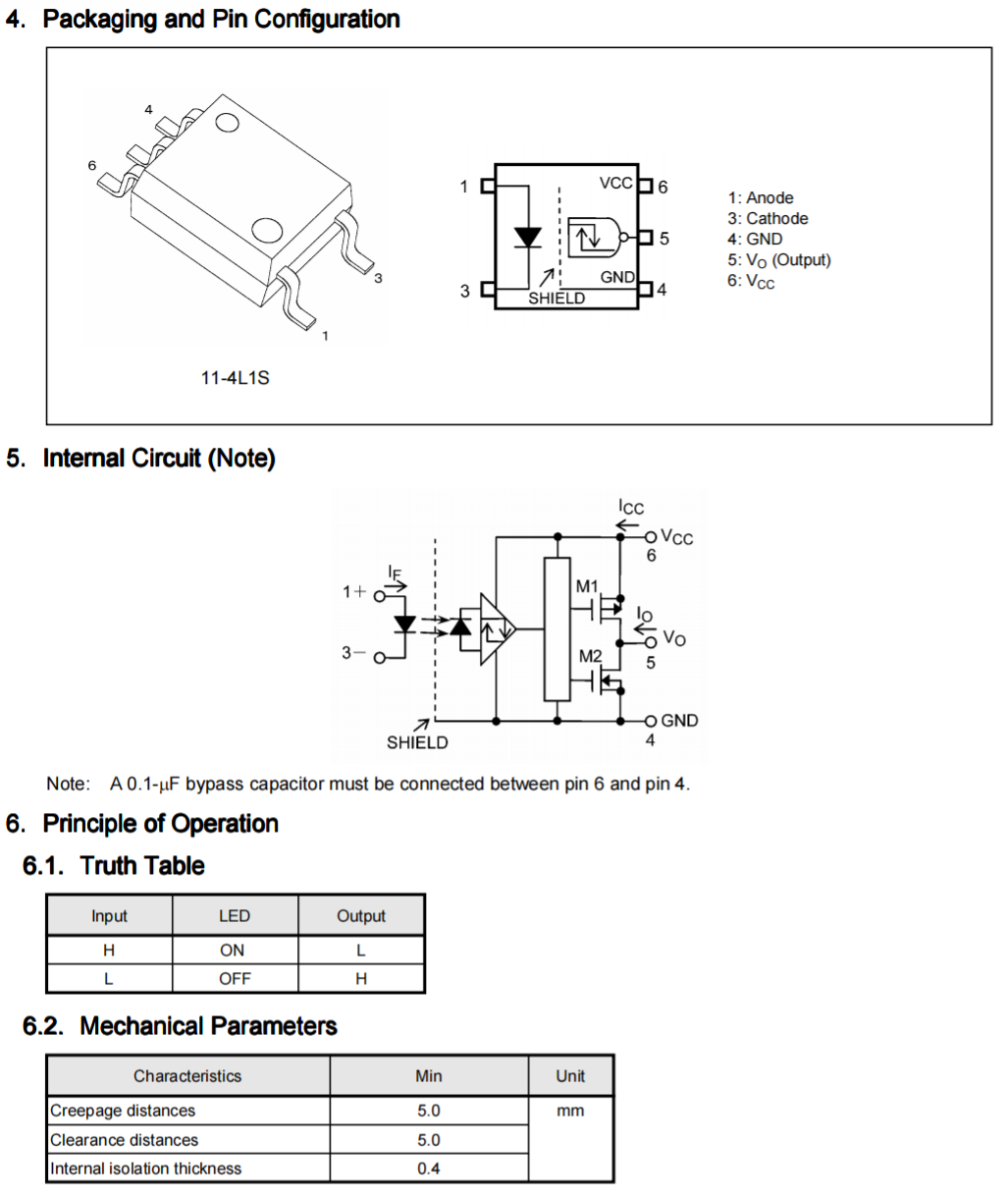

引脚定义

Pin 1: Anode（阳极）- LED输入正极
Pin 3: Cathode（阴极）- LED输入负极
Pin 4: GND - 输出侧地
Pin 5: VO (Output) - 输出信号
Pin 6: VCC - 输出侧电源

工作原理 根据真值表：

输入	LED状态	输出
H (高电平)	ON	L (低电平)
L (低电平)	OFF	H (高电平)

特点：输出是反相的

典型接线方法

# 输入侧（隔离侧）
控制信号 → Pin 1 (Anode)
         Pin 3 (Cathode) → GND/控制信号返回

通过电流IF驱动内部LED

# 输出侧（被控侧）
Pin 6 (VCC) → 电源正极（需加0.1μF去耦电容到Pin 4）
Pin 5 (VO)  → 输出信号
Pin 4 (GND) → 电源地
