图的遍历

跳转到“图的遍历”

树代表的是“一对多”的关系，而图则具有更高的自由度，可以表示任意的“多对多”关系。因此，我们可以把树看作图的一种特例。显然，树的遍历操作也是图的遍历操作的一种特例。

图和树都需要应用搜索算法来实现遍历操作。图的遍历方式也可分为两种：「广度优先遍历」和「深度优先遍历」。

广度优先遍历
跳转到“广度优先遍历”

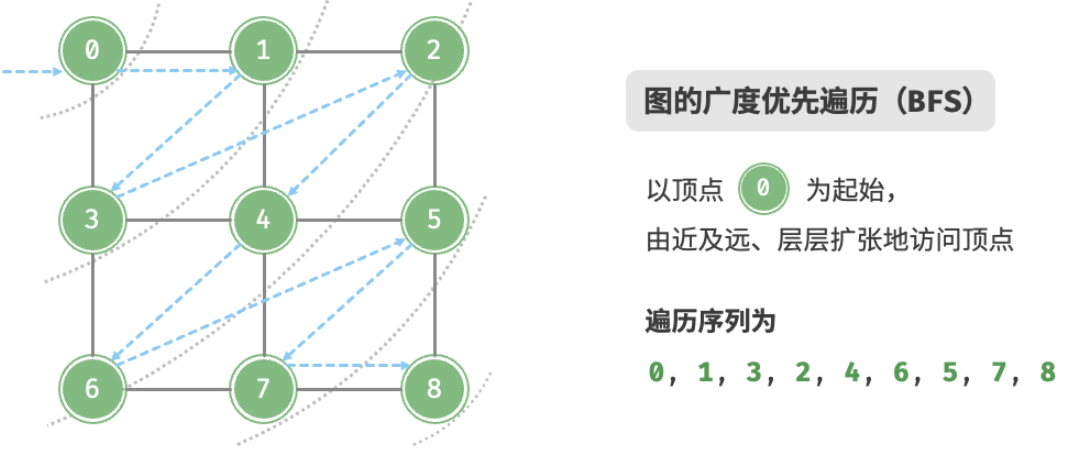

广度优先遍历是一种由近及远的遍历方式，从某个节点出发，始终优先访问距离最近的顶点，并一层层向外扩张。如图 所示，从左上角顶点出发，首先遍历该顶点的所有邻接顶点，然后遍历下一个顶点的所有邻接顶点，以此类推，直至所有顶点访问完毕。

image-20240330113821741

算法实现

BFS 通常借助队列来实现，队列具有“先入先出”的性质，这与 BFS 的“由近及远”的思想异曲同工。

  1. 将遍历起始顶点 startVet 加入队列，并开启循环。
  2. 在循环的每轮迭代中，弹出队首顶点并记录访问，然后将该顶点的所有邻接顶点加入到队列尾部。
  3. 循环步骤 2. ，直到所有顶点被访问完毕后结束。

为了防止重复遍历顶点，我们需要借助一个哈希表 visited 来记录哪些节点已被访问。

<1><2>

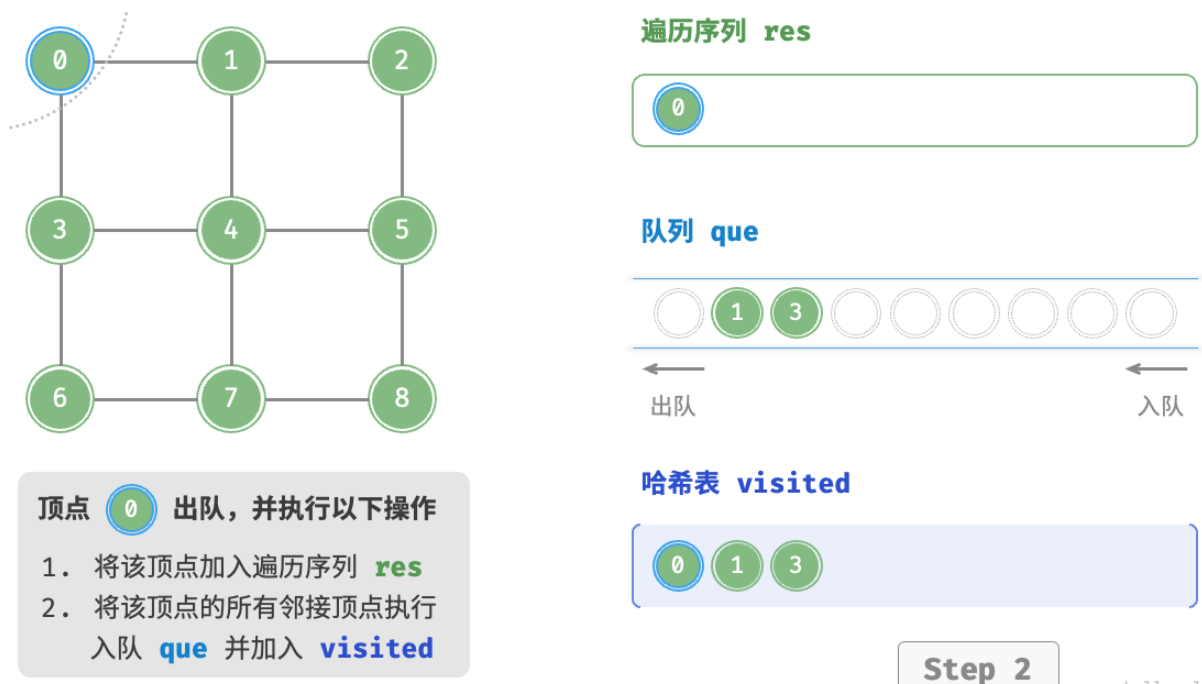

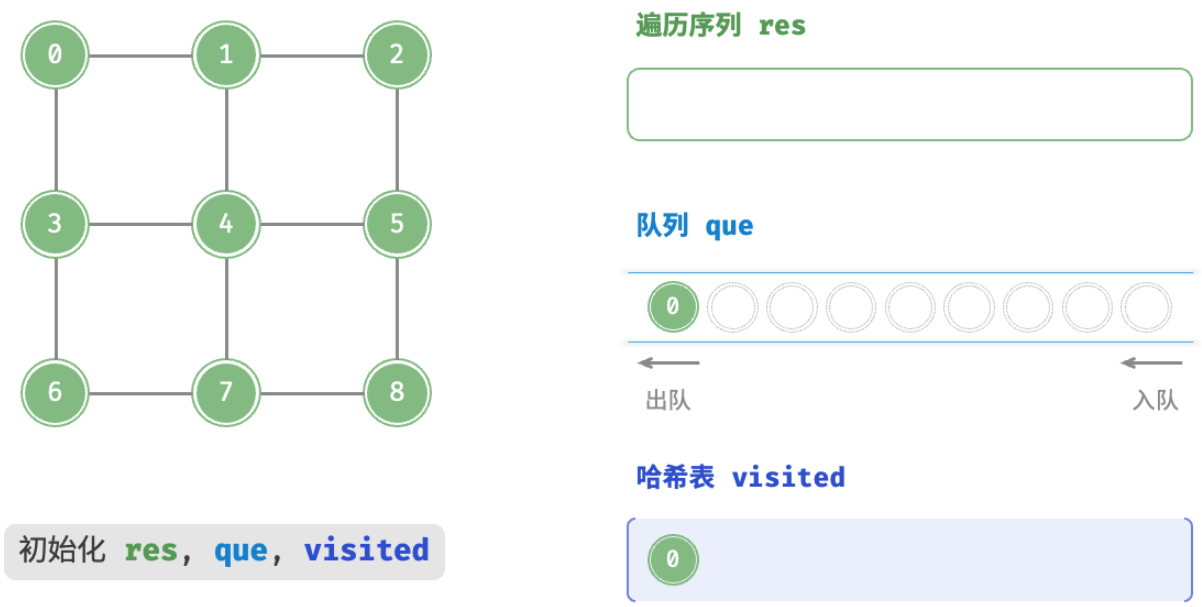

image-20240330114133928image-20240330114150910
<3><4>

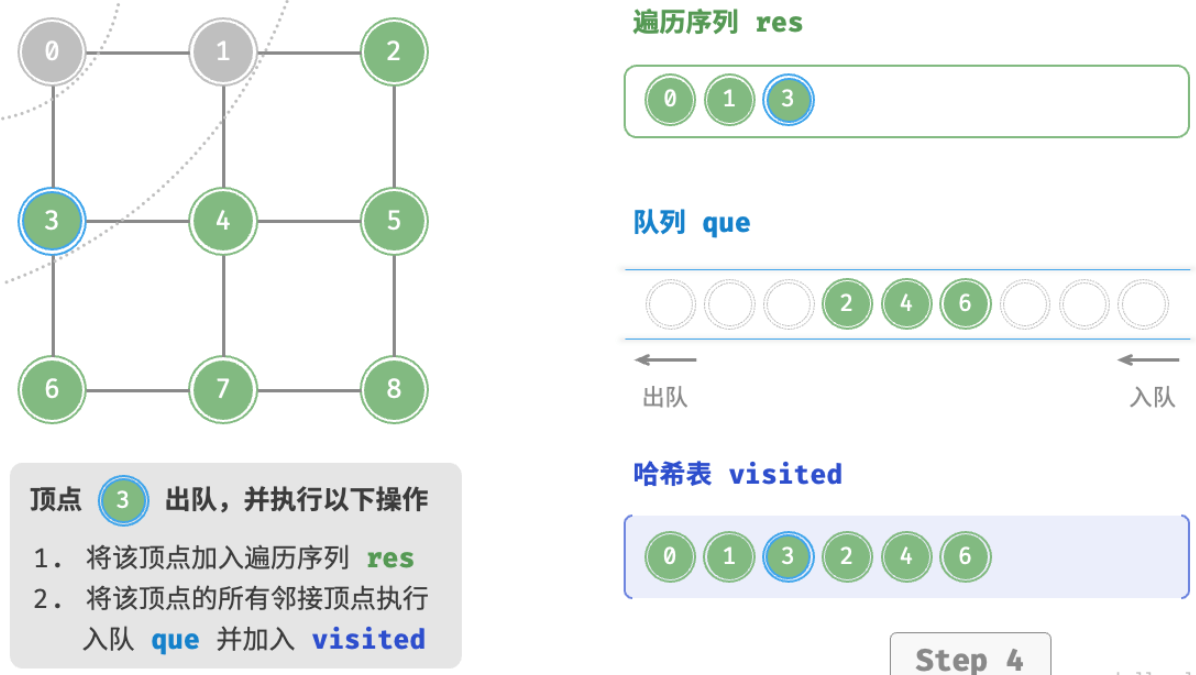

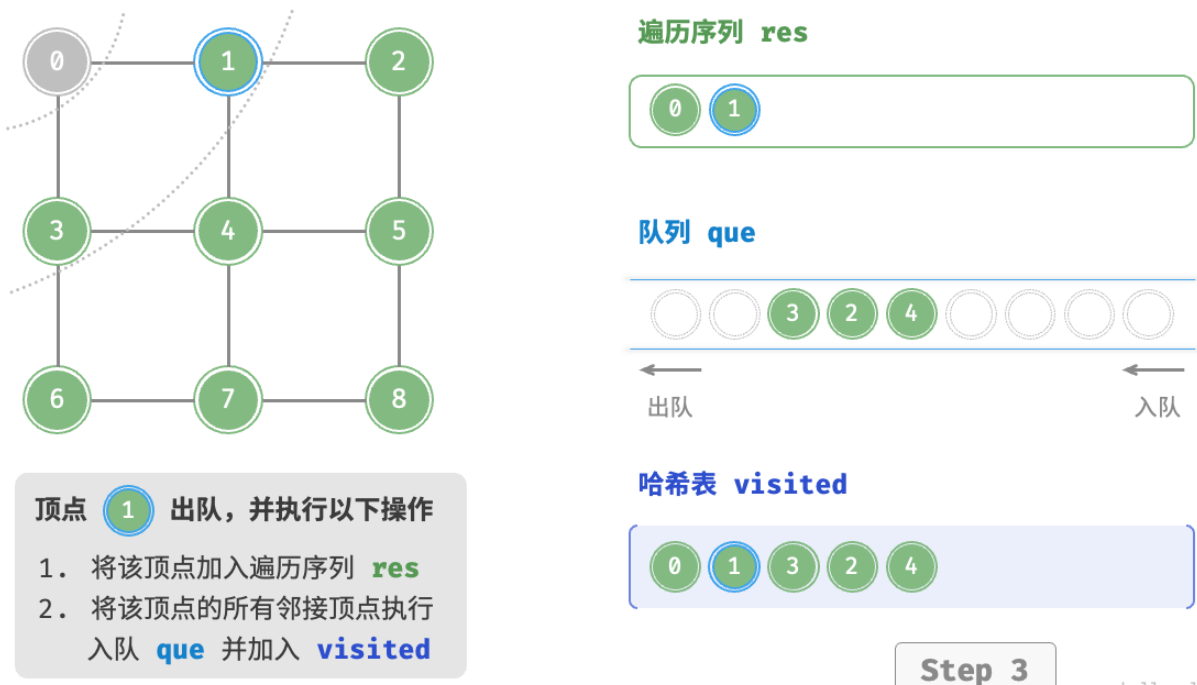

image-20240330114207835image-20240330114232174
<5><6>

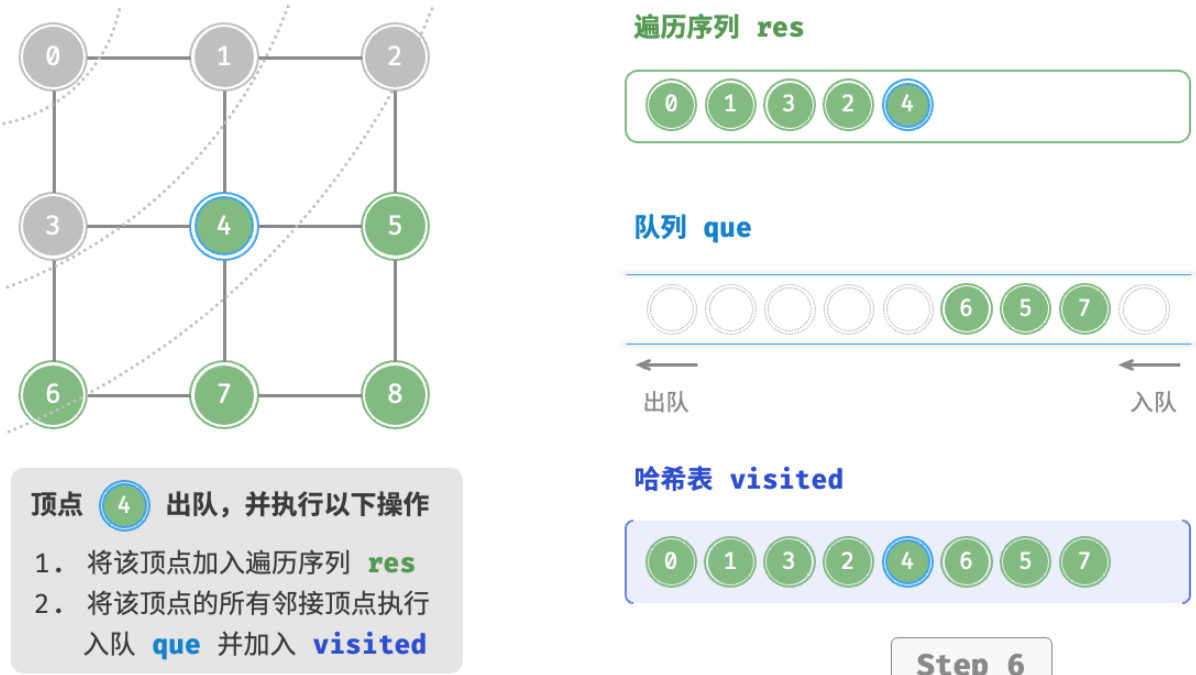

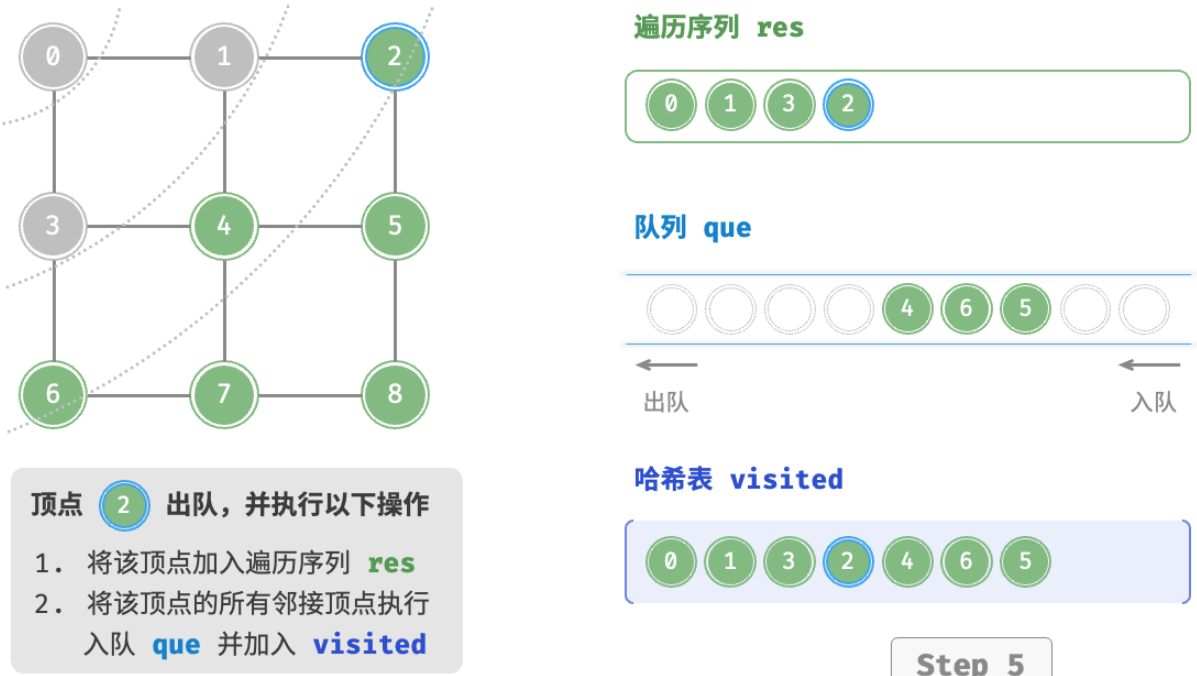

image-20240330114248215image-20240330114301504
<7><8>

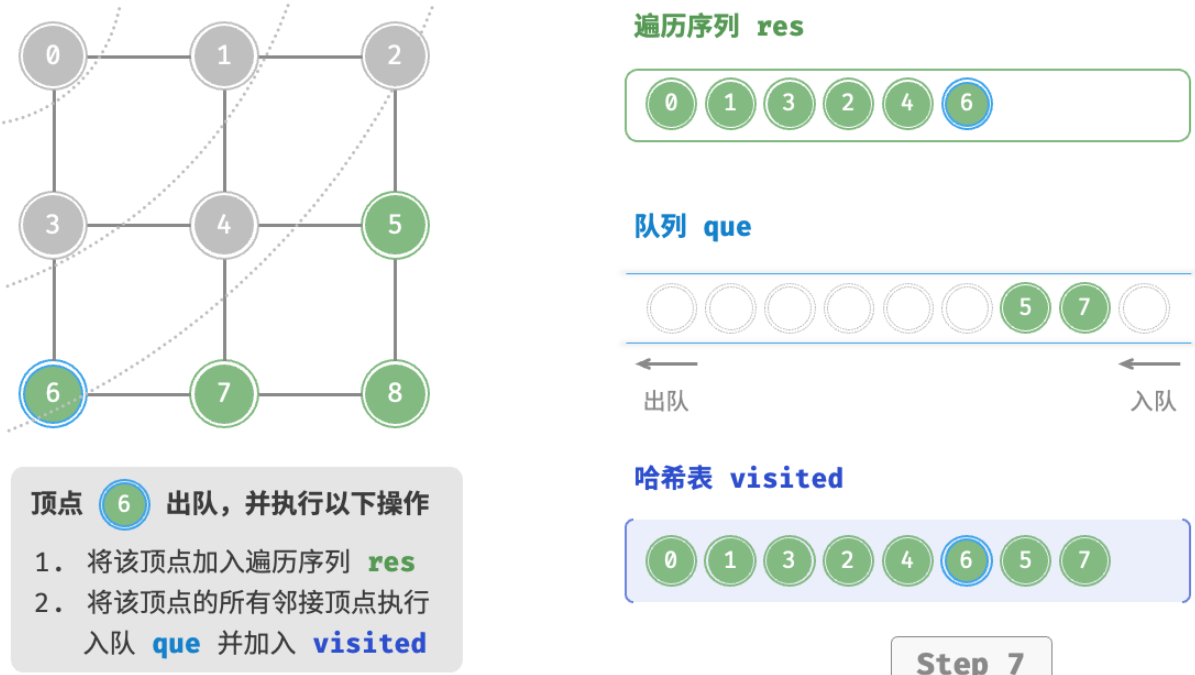

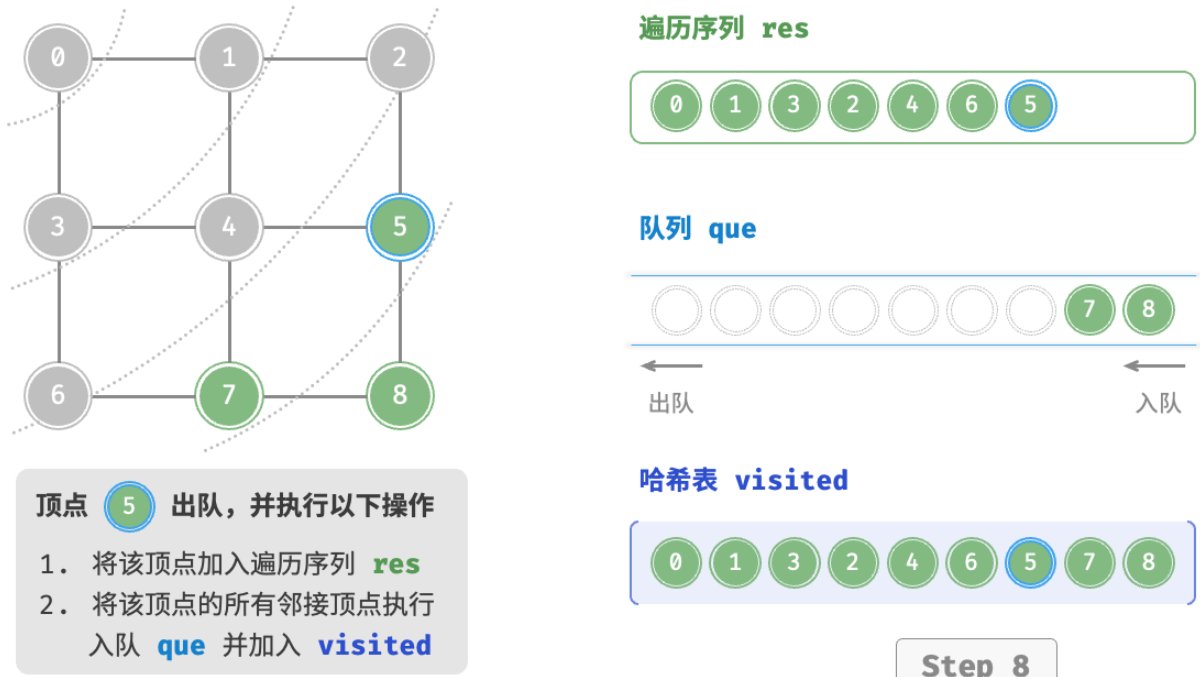

image-20240330114315959image-20240330114327631
<9><10>

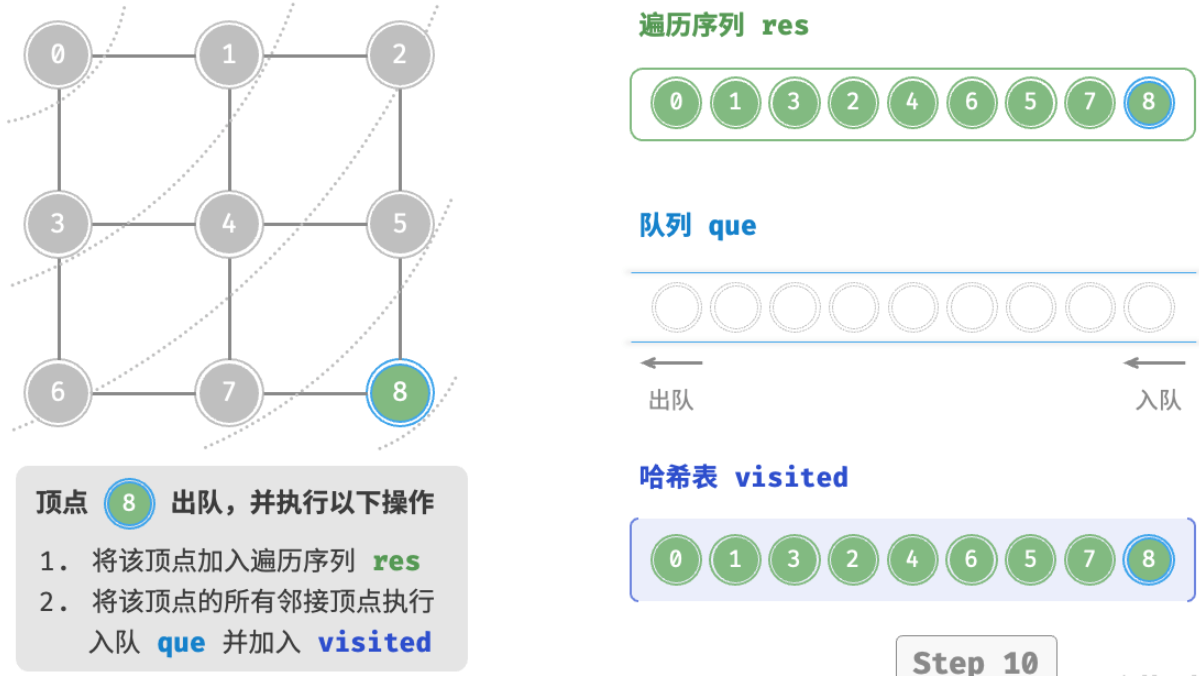

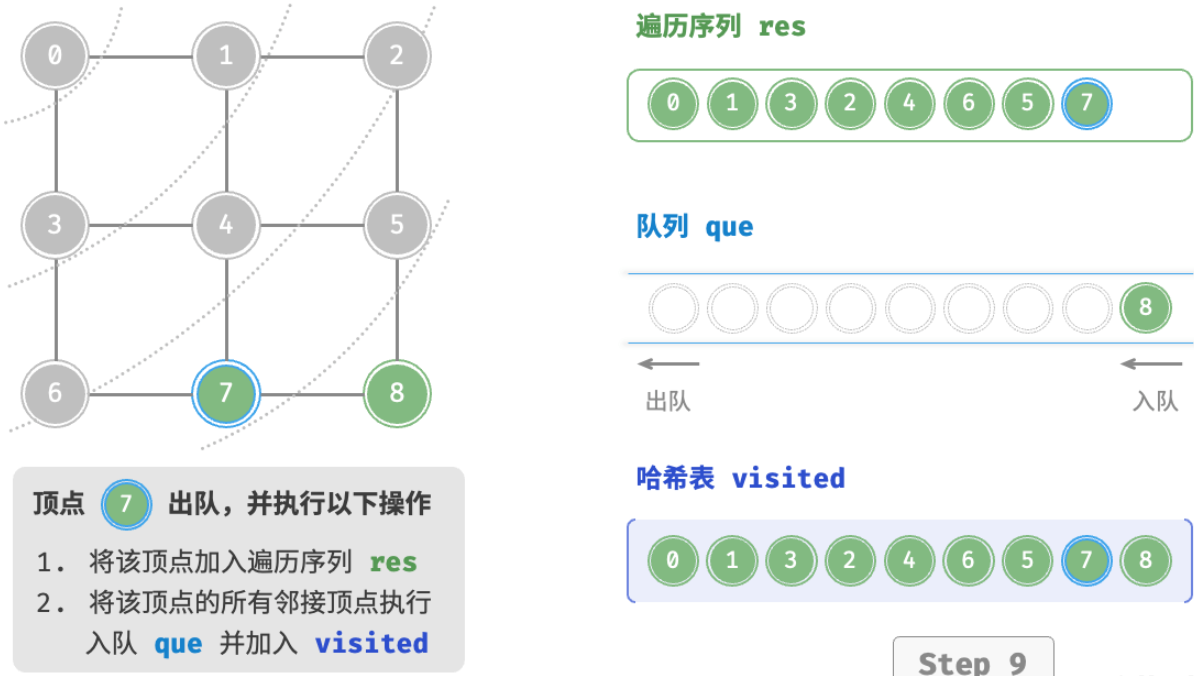

image-20240330114342086image-20240330114355867
<11>

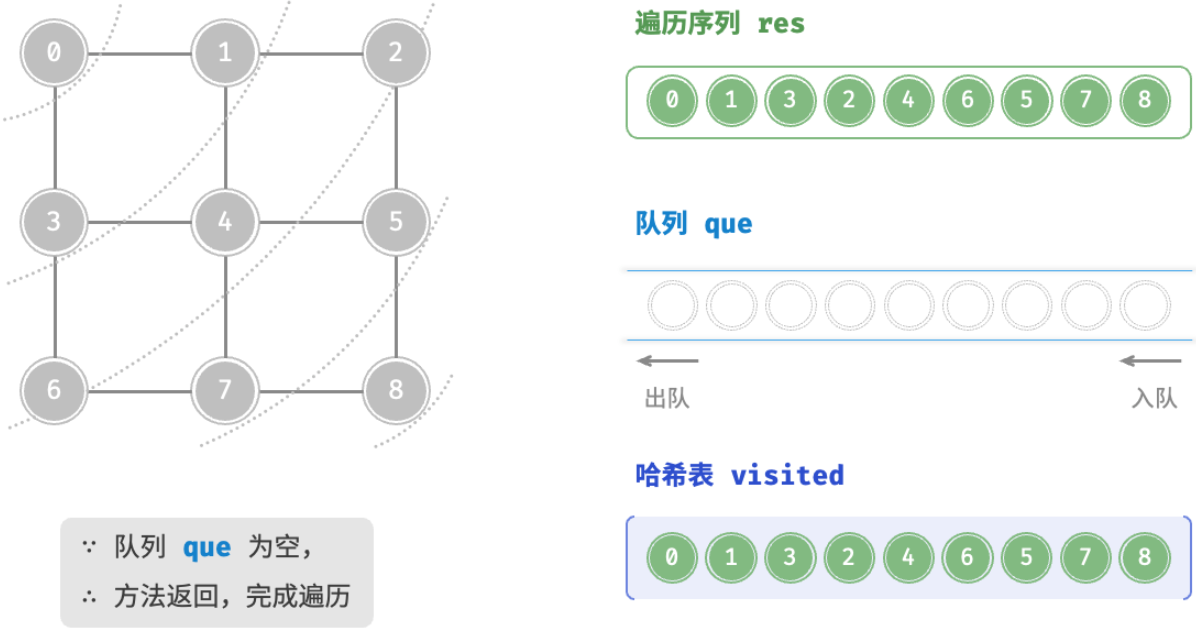

image-20240330114413180
/* 广度优先遍历 */
// 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
vector<Vertex *> graphBFS(GraphAdjList &graph, Vertex *startVet) {
    // 顶点遍历序列
    vector<Vertex *> res;
    // 哈希表，用于记录已被访问过的顶点
    unordered_set<Vertex *> visited = {startVet};
    // 队列用于实现 BFS
    queue<Vertex *> que;
    que.push(startVet);
    // 以顶点 vet 为起点，循环直至访问完所有顶点
    while (!que.empty()) {
        Vertex *vet = que.front();
        que.pop();          // 队首顶点出队
        res.push_back(vet); // 记录访问顶点
        // 遍历该顶点的所有邻接顶点
        for (auto adjVet : graph.adjList[vet]) {
            if (visited.count(adjVet))
                continue;            // 跳过已被访问的顶点
            que.push(adjVet);        // 只入队未访问的顶点
            visited.emplace(adjVet); // 标记该顶点已被访问
        }
    }
    // 返回顶点遍历序列
    return res;
}
def graph_bfs(graph: GraphAdjList, start_vet: Vertex) -> list[Vertex]:
    """广度优先遍历"""
    # 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
    # 顶点遍历序列
    res = []
    # 哈希表，用于记录已被访问过的顶点
    visited = set[Vertex]([start_vet])
    # 队列用于实现 BFS
    que = deque[Vertex]([start_vet])
    # 以顶点 vet 为起点，循环直至访问完所有顶点
    while len(que) > 0:
        vet = que.popleft()  # 队首顶点出队
        res.append(vet)  # 记录访问顶点
        # 遍历该顶点的所有邻接顶点
        for adj_vet in graph.adj_list[vet]:
            if adj_vet in visited:
                continue  # 跳过已被访问的顶点
            que.append(adj_vet)  # 只入队未访问的顶点
            visited.add(adj_vet)  # 标记该顶点已被访问
    # 返回顶点遍历序列
    return res

广度优先遍历的序列不唯一。广度优先遍历只要求按“由近及远”的顺序遍历，而多个相同距离的顶点的遍历顺序允许被任意打乱。以图 9-10 为例，顶点 1、3 的访问顺序可以交换，顶点 2、4、6 的访问顺序也可以任意交换

时间复杂度：所有顶点都会入队并出队一次，使用 O(|V|) 时间；在遍历邻接顶点的过程中，由于是无向图，因此所有边都会被访问 2 次，使用 O(2|V|) 时间；总体使用 O(|V|+|E|) 时间。

空间复杂度：列表 res ，哈希表 visited ，队列 que 中的顶点数量最多为 |V| ，使用 O(|V|) 空间。

深度优先遍历
跳转到“深度优先遍历”

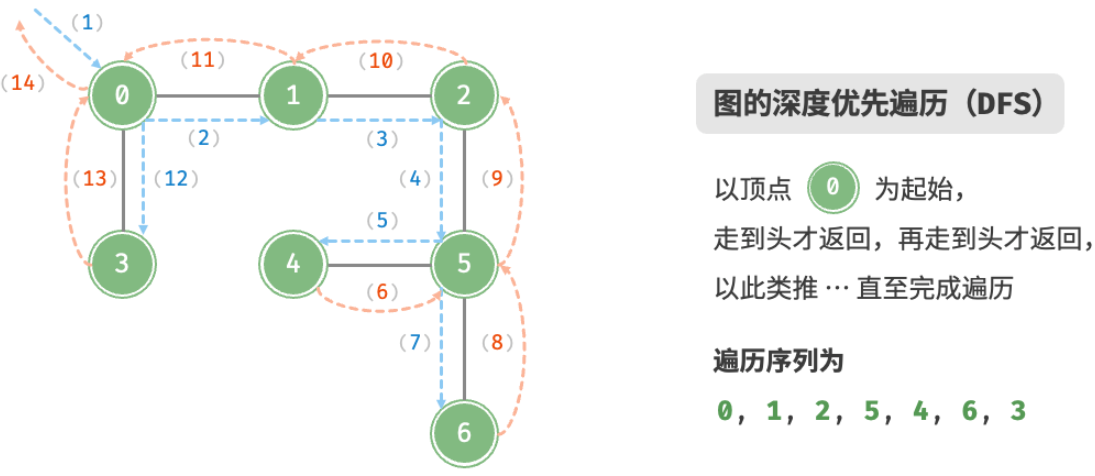

深度优先遍历是一种优先走到底、无路可走再回头的遍历方式。如图所示，从左上角顶点出发，访问当前顶点的某个邻接顶点，直到走到尽头时返回，再继续走到尽头并返回，以此类推，直至所有顶点遍历完成。

image-20240330115024233

算法实现

  • 直虚线代表向下递推，表示开启了一个新的递归方法来访问新顶点。
  • 曲虚线代表向上回溯，表示此递归方法已经返回，回溯到了开启此方法的位置。

为了加深理解，建议将图与代码结合起来，在脑中模拟（或者用笔画下来）整个 DFS 过程，包括每个递归方法何时开启、何时返回。

<1><2>

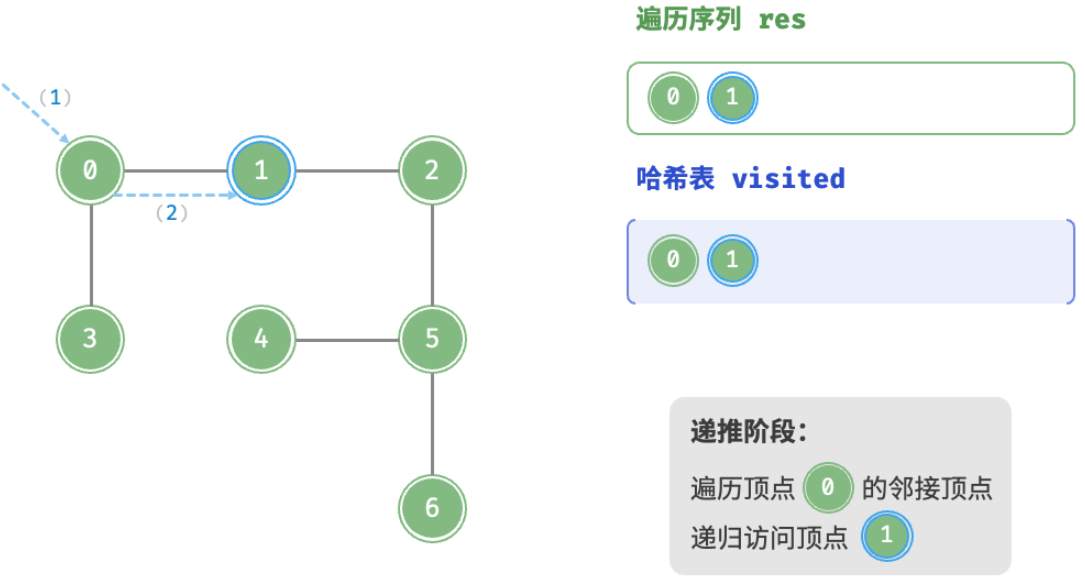

image-20240330115430858image-20240330115448109
<3><4>

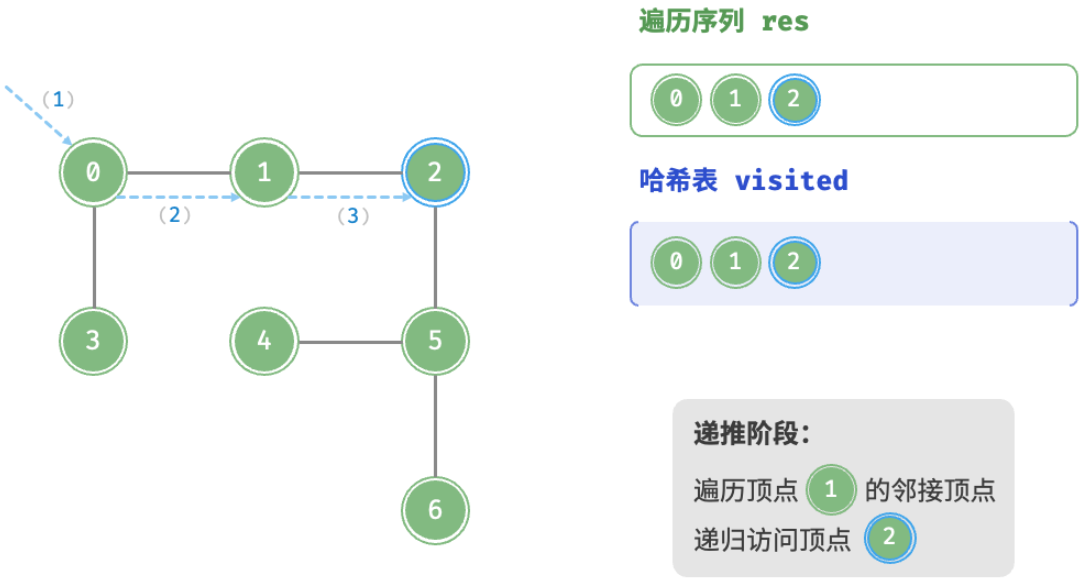

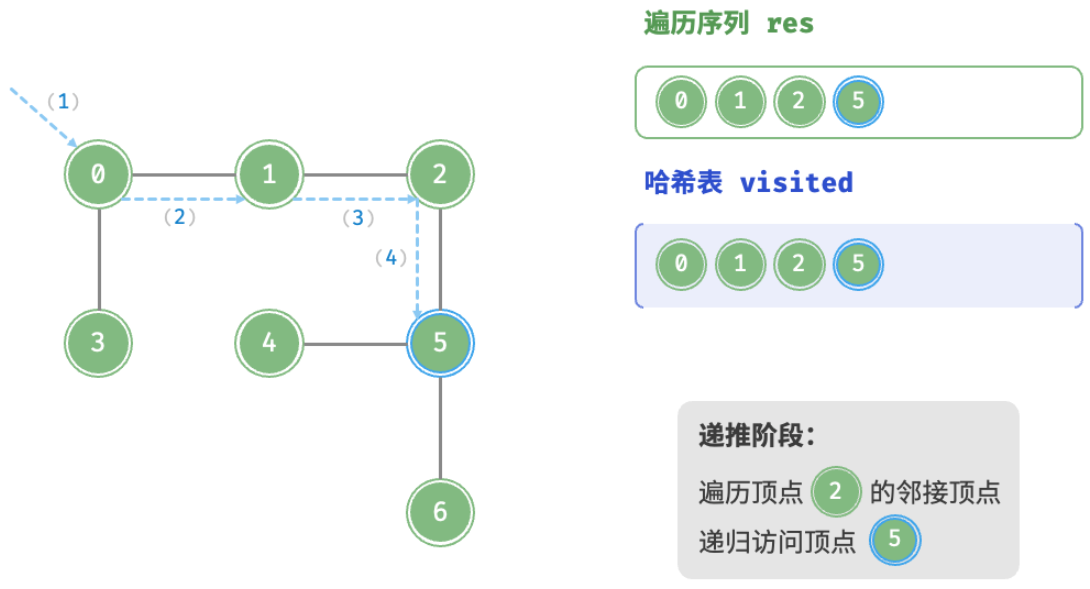

image-20240330115501936image-20240330115519496
<5><6>

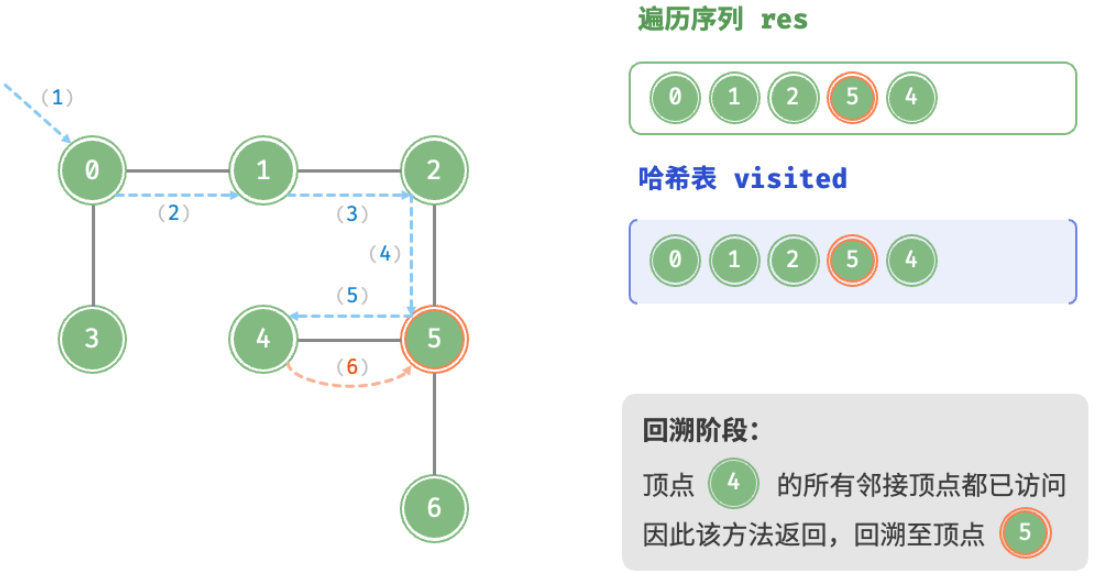

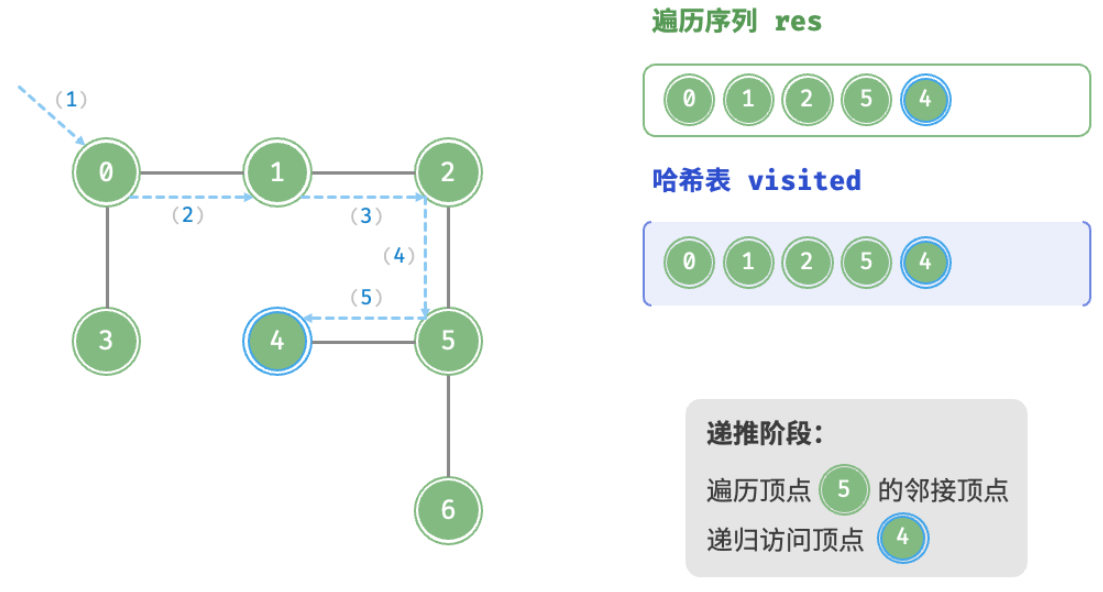

image-20240330115539745image-20240330115554144
<7><8>

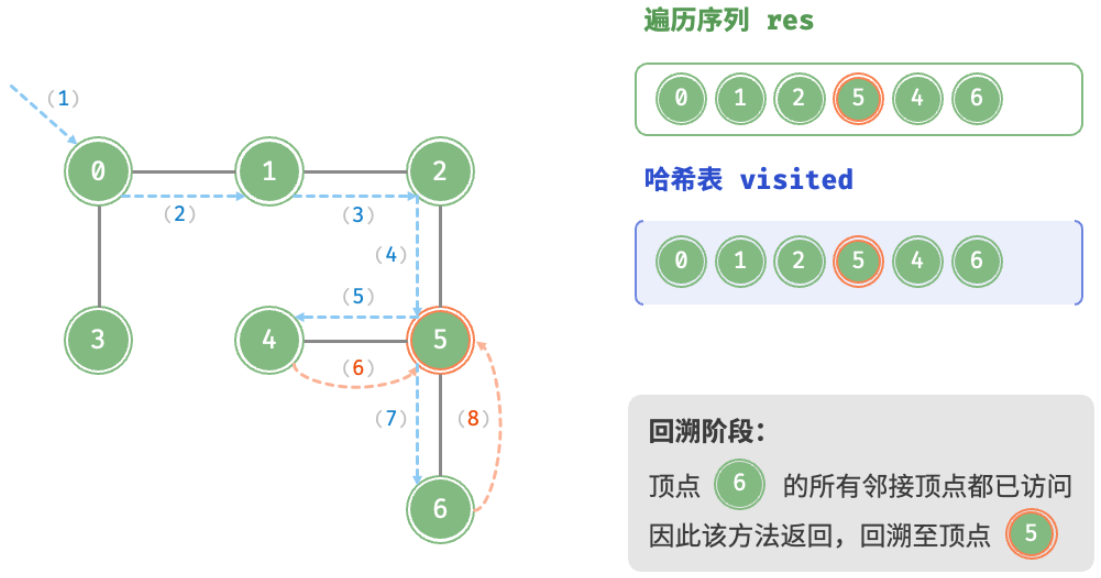

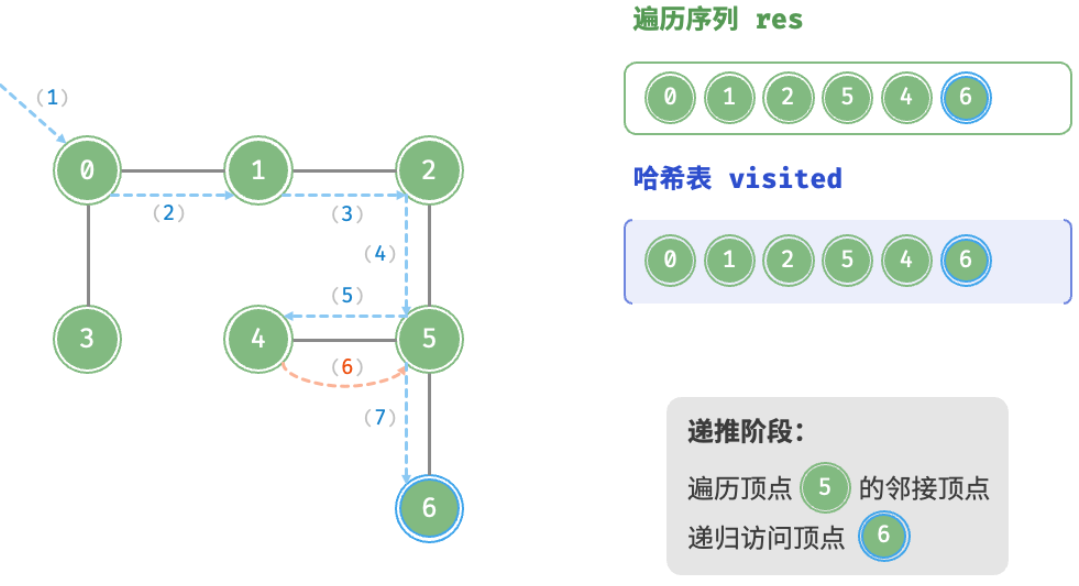

image-20240330115604731image-20240330115616676
<9><10>

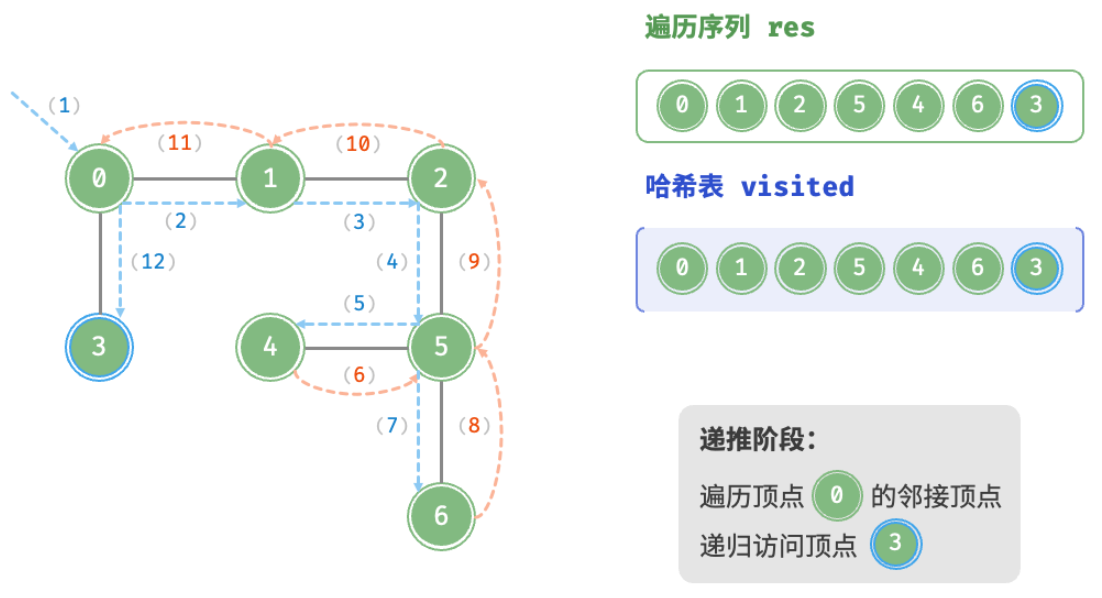

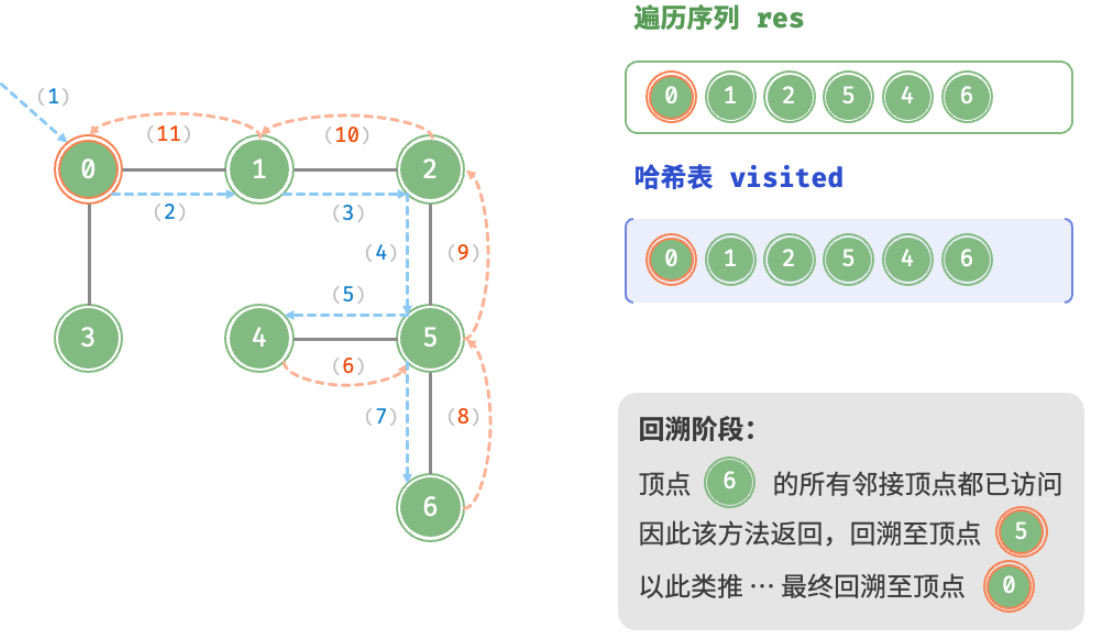

image-20240330115627669image-20240330115641309
<11>

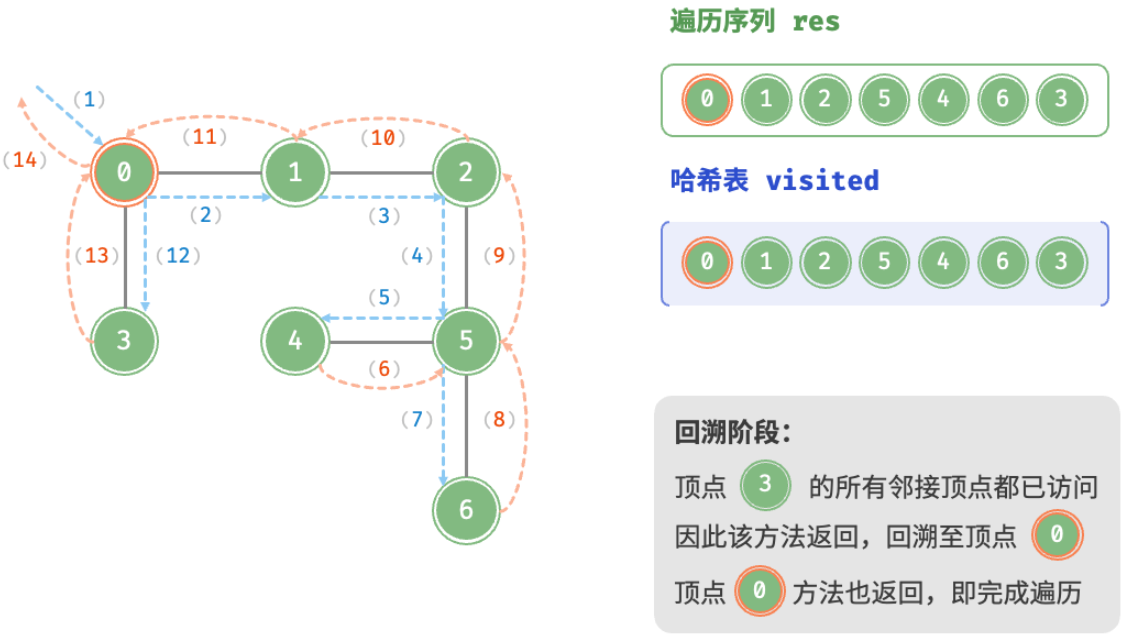

image-20240330115653732
/* 深度优先遍历辅助函数 */
void dfs(GraphAdjList &graph, unordered_set<Vertex *> &visited, vector<Vertex *> &res, Vertex *vet) {
    res.push_back(vet);   // 记录访问顶点
    visited.emplace(vet); // 标记该顶点已被访问
    // 遍历该顶点的所有邻接顶点
    for (Vertex *adjVet : graph.adjList[vet]) {
        if (visited.count(adjVet))
            continue; // 跳过已被访问的顶点
        // 递归访问邻接顶点
        dfs(graph, visited, res, adjVet);
    }
}


/* 深度优先遍历 */
// 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
vector<Vertex *> graphDFS(GraphAdjList &graph, Vertex *startVet) {
    // 顶点遍历序列
    vector<Vertex *> res;
    // 哈希表，用于记录已被访问过的顶点
    unordered_set<Vertex *> visited;
    dfs(graph, visited, res, startVet);
    return res;
}
def dfs(graph: GraphAdjList, visited: set[Vertex], res: list[Vertex], vet: Vertex):
    """深度优先遍历辅助函数"""
    res.append(vet)  # 记录访问顶点
    visited.add(vet)  # 标记该顶点已被访问
    # 遍历该顶点的所有邻接顶点
    for adjVet in graph.adj_list[vet]:
        if adjVet in visited:
            continue  # 跳过已被访问的顶点
        # 递归访问邻接顶点
        dfs(graph, visited, res, adjVet)


def graph_dfs(graph: GraphAdjList, start_vet: Vertex) -> list[Vertex]:
    """深度优先遍历"""
    # 使用邻接表来表示图，以便获取指定顶点的所有邻接顶点
    # 顶点遍历序列
    res = []
    # 哈希表，用于记录已被访问过的顶点
    visited = set[Vertex]()
    dfs(graph, visited, res, start_vet)
    return res

深度优先遍历的序列是否唯一？ 与广度优先遍历类似，深度优先遍历序列的顺序也不是唯一的。给定某顶点，先往哪个方向探索都可以，即邻接顶点的顺序可以任意打乱，都是深度优先遍历。 以树的遍历为例，“根 → 左 → 右”“左 → 根 → 右”“左 → 右 → 根”分别对应前序、中序、后序遍历，它们展示了三种遍历优先级，然而这三者都属于深度优先遍历。

时间复杂度：所有顶点都会被访问 1 次，使用 O(|V|) 时间；所有边都会被访问 2 次，使用 O(2|E|) 时间；总体使用 O(|V|+|E|) 时间。 空间复杂度：列表 res ，哈希表 visited 顶点数量最多为 |V| ，递归深度最大为 |V| ，因此使用 O(|V|) 空间。
