NPN 输出与光耦输入：24 V 回路、极性与电流计算

知识概念更新于 2026-10-03编辑本文

这张图描述外部 NPN 输出连接伺服驱动器光耦输入的方式。判断工作状态时，应沿完整电流回路分析：NPN 导通时，输入电流可以流过光耦；NPN 截止时，该外部回路断开。 原笔记将二者写反，并把光耦输入侧的反向并联符号误解成了整机电源反接保护。

图中没有设备型号、光耦型号和完整内部电路，因此本页只解释可从图确认的关系。端子编号不能套用到另一台伺服驱动器。

原图与端子含义

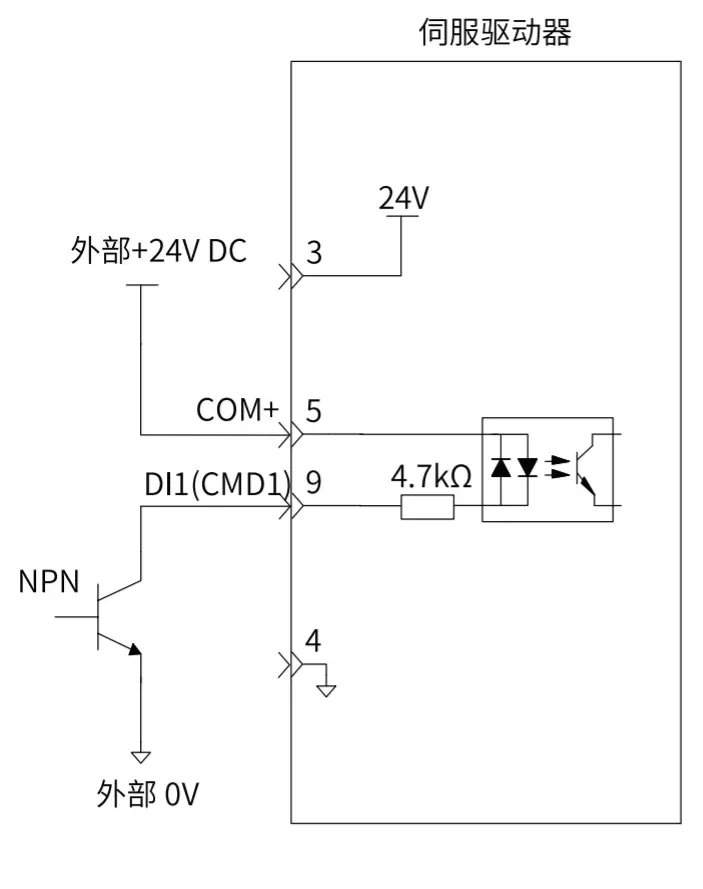

外部 NPN 集电极接 DI1，外部正电源接 COM+；光耦输入与 4.7 kΩ 电阻串联

因此，不能依据原文额外将端子 3 接外部电源，或自行短接所有地。内部电源端子的方向、外供电模式和隔离边界，应按准确型号的接线手册确认。

外部 NPN 导通时，常规电流方向为：

外部 +24 V
  → COM+（5）
  → 光耦正向导通的输入支路
  → 4.7 kΩ 限流电阻
  → DI1（9）
  → NPN 集电极—发射极
  → 外部 0 V

NPN 将 DI1 拉向外部 0 V，是“吸收电流”的输出方式。COM+ 与 DI1 之间仍隔着光耦输入和限流电阻，不能说“NPN 把 COM+ 直接短路到地”。

NPN 状态	输入回路	可推导的光耦输入状态
导通	回路闭合，电流由 24 V 流向 0 V	在电流足够且器件正常时，输入发光支路工作
截止	外部回路断开，只有可能存在的漏电流	理想情况下不发光；实际是否可靠关断取决于输入阈值及漏电

DI1 的端子电压、光耦是否有光、驱动器内部逻辑电平，以及“伺服使能”是不同层次。图中没有画出光耦输出端的上拉和逻辑处理，也未给出 DI1 的功能分配或有效极性，因此不能直接得出“光耦输出一定低”或“DI1 就是使能输入”。

两只方向相反的二极管符号位于光耦输入内部或其等效图中。它们可能表示反向并联的两只发光二极管，也可能表示发光二极管及反向保护支路；需要准确器件资料才能确定。

例如 Toshiba TLP290 的官方资料明确说明其输入是两只反向并联红外 LED，这证明“看到两只反向二极管就一定是一只普通保护管”的判断不可靠。TLP290 官方数据手册

原笔记直接标注 TLP2361，没有型号证据。TLP2361 官方资料说明的是 photo-IC、反相图腾柱输出器件，不能据此替未标型号的示意图补全内部电路。TLP2361 官方产品页

若确有 LED 的反向并联保护支路，它约束的是 LED 两端的反向电压，作用范围不是整台驱动器的 24 V 电源。也不能仅凭这张图声称电源反接时会通过“短路保护”保护整机；电源保护还取决于限流、熔断、其他回路和器件额定值。

“钳位为 −0.7 V”也只可能是特定普通硅二极管在特定电流下的近似。不同二极管、双 LED 输入或瞬态条件并不共享这个固定数值。

将导通支路近似为一个正向压降 $V_F$ ，NPN 近似为饱和压降 $V_{CE(sat)}$ ，则：

I_F\approx\frac{V_S-V_F-V_{CE(sat)}}{R}.

沿用原文的示例假设： $V_S=24\,\mathrm{V}$ 、 $V_F=1.2\,\mathrm{V}$ 、 $V_{CE(sat)}=0.2\,\mathrm{V}$ 、 $R=4.7\,\mathrm{k\Omega}$ ，得到：

I_F\approx\frac{24-1.2-0.2}{4700} =4.81\,\mathrm{mA}.

电阻在该假设下的功耗为：

P_R=I_F^2R\approx0.109\,\mathrm{W}.

这个计算只能说明名义工作点。实际设计还要考虑电源上下限、电阻容差、温度、输入最小动作电流、最大允许电流、晶体管压降及关断漏电。电阻额定功率也要留出适当降额，不能只看名义计算值。

原文提出“反向耐压 >24 V、正向电流 >10 mA、快恢复/肖特基”作为固定要求，但没有明确它要保护的具体器件与故障回路。反并联在 LED 两端的二极管，在 LED 正向工作时通常承受的是 LED 两端电压，并不是直接承受完整的 24 V。

应先确认真实拓扑及器件型号，再从正常、反向输入和浪涌等条件求电流、电压与能量，最后核对器件数据。仅凭这张接线图既无法选择保护二极管，也无法推定其反接电流只是 10 mA。

接线前确认准确型号、端子定义、外供电接法及输入功能配置；不要将 24 V 输入直接接到未确认耐压的 MCU GPIO。调试时可在受控条件下测量导通与截止时的 DI 电压、电阻压降和驱动器输入状态，再与计算及手册阈值对照。

本次完成了原图逐线检查、原文全文纠错和官方光耦资料核对，没有测量实物或确认图中光耦型号。保留原图用于理解回路，不将它升级为具体驱动器的完整接线手册。
