G2L-Net 是 Chen 等人在 CVPR 2020 提出的 RGB-D 位姿估计方法。它先用图像缩小搜索范围，再从点云中依次估计平移和旋转。本页保留原笔记的八张图，按数据如何流动重新解释方法，并单独说明公开代码与论文图示的差别。

1. 输入、输出与三个阶段

对已知刚性物体，目标是求物体系到相机系的变换：

\boldsymbol p_c=\mathbf R\boldsymbol p_o+\boldsymbol t, \qquad \mathbf R\in SO(3),\quad\boldsymbol t\in\mathbb R^3.

输入包括对齐的 RGB-D、相机内参，以及物体模型和类别信息。模型、深度、关键点与平移标签的长度单位必须统一。这里的“全局到局部”表示逐步缩小空间并消除平移，不表示可以省略模型或相机标定。

G2L-Net 依次进行图像全局定位、点云平移定位和嵌入向量特征旋转定位

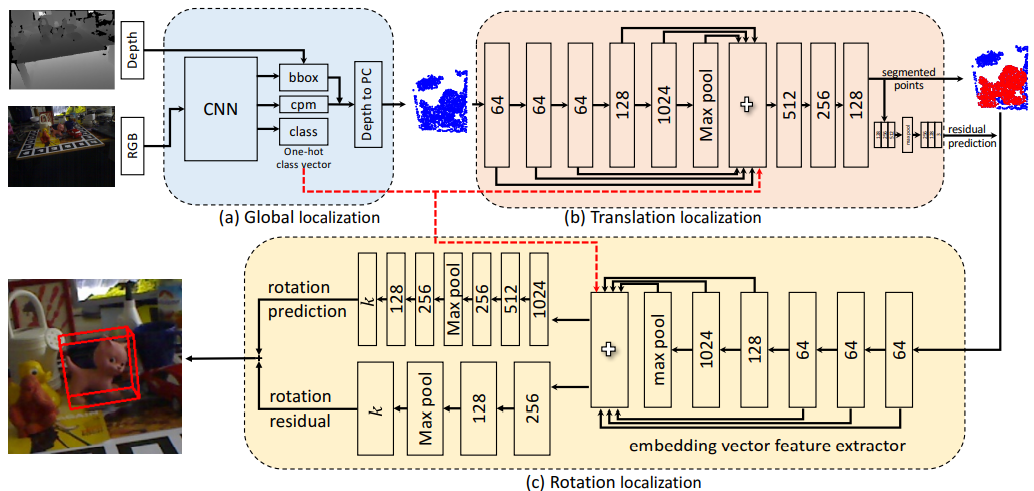

原论文整体流程图。图中的 “+” 表示特征拼接；数学中的坐标修正则是数值相加，两者要分开读。

阶段	输入与工作	输出
全局定位	从 RGB 检测类别与目标位置，利用深度构造球形候选区域	较小的候选点云
平移定位	分割前景，预测可见点均值到物体原点的修正	前景点、平移估计
旋转定位	从移除平移的点云学习逐点嵌入特征	关键点坐标表示，经刚体拟合得到旋转

2. 全局定位：为什么使用三维球形区域

二维检测框沿视线延伸后形成截锥区域。它限制了图像中的范围，但沿深度方向仍可能包含较多背景。

论文使用类别概率图峰值的像素位置及对应深度，将其反投影为三维球心 $\boldsymbol c$ 。若已校正畸变且深度为光轴方向的 $z$ ：

\boldsymbol c=z\mathbf K^{-1}[u,v,1]^\mathsf T.

以物体模型直径 $D$ 为半径，候选点集合是：

\mathcal S=\{\boldsymbol x_i:\|\boldsymbol x_i-\boldsymbol c\|_2\le D\}.

这里按论文使用 $D$ ，不是 $D/2$ 。球心来自检测与深度，并不保证落在物体几何中心；这个选择为定位误差和可见表面点的位置留出范围。

G2L-Net 全局定位分支：RGB 检测和深度反投影共同给出三维候选区域

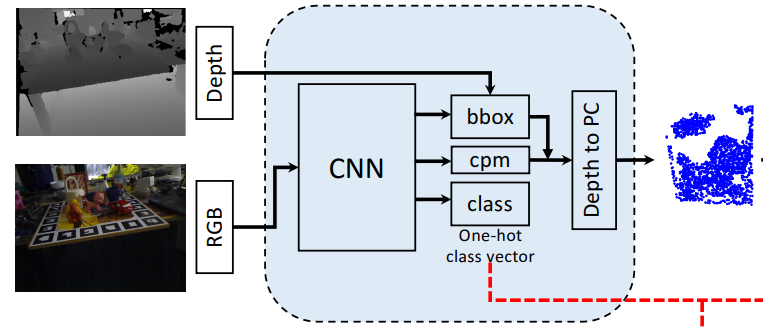

原流程图的局部展开，保留以对照全局定位阶段的数据来源。

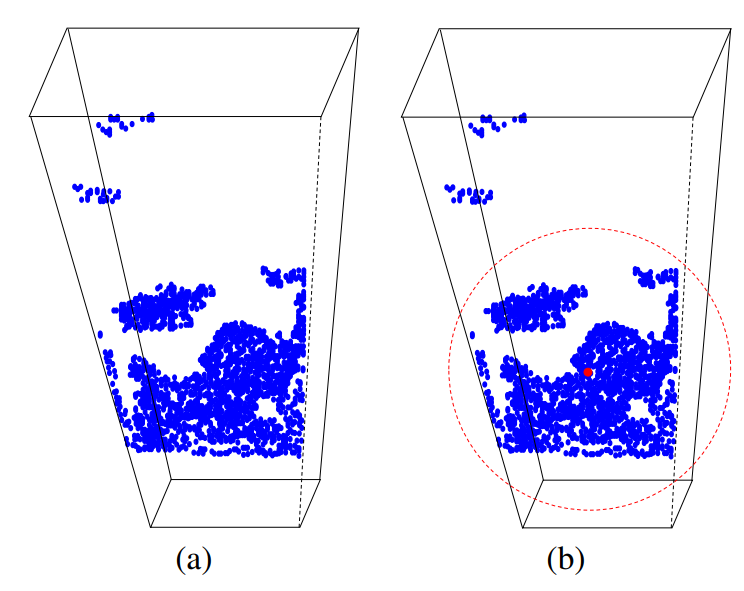

二维框形成的截锥区域与三维球形提议区域比较

球形区域进一步限制深度方向的搜索，但仍可能含背景，也可能因错误深度或检测位置偏差漏掉目标。后续网络需要处理候选区域质量，而不能假定第一步已经得到完整物体点云。

3. 平移定位：残差必须是三维向量

设分割后的可见前景点为 $\{\boldsymbol x_i\}_{i=1}^{N}$ ，均值为：

\bar{\boldsymbol x}=\frac1N\sum_{i=1}^{N}\boldsymbol x_i.

可见点均值通常不等于物体坐标原点在相机系中的位置：遮挡、单侧可见表面和采样密度都会改变均值。因此网络学习一个带方向的平移残差：

\Delta\boldsymbol t_{\mathrm{gt}} =\boldsymbol t_{\mathrm{gt}}-\bar{\boldsymbol x}, \qquad \widehat{\boldsymbol t} =\bar{\boldsymbol x}+\widehat{\Delta\boldsymbol t}.

原笔记把残差写成 $\|\boldsymbol t-\bar{\boldsymbol x}\|_2$ 。这是一个标量距离，丢失方向，不能单独恢复三维平移。上式的符号来自发布代码的数据增强标签和推理相加方式，见 data_augment与推理流程。

旋转分支接收移除估计平移后的点：

\boldsymbol x'_i=\boldsymbol x_i-\widehat{\boldsymbol t}.

若平移估计准确，则 $\boldsymbol x'_i\approx\mathbf R\boldsymbol p_{o,i}$ 。点云仍带有未知旋转；论文称它为局部规范空间，不能理解成已经恢复完整物体坐标系。

例如均值为 $(0.10,-0.03,0.85)$ m，而物体原点平移为 $(0.12,-0.04,0.90)$ m，正确残差为 $(0.02,-0.01,0.05)$ m。它的长度约为 0.0548 m，但这个长度无法告诉我们应该沿哪一方向修正。

4. 逐点嵌入向量特征在学习什么

4.1 视角改变会改变可见点云

多个视点观察三维物体时，可见表面区域随视角改变

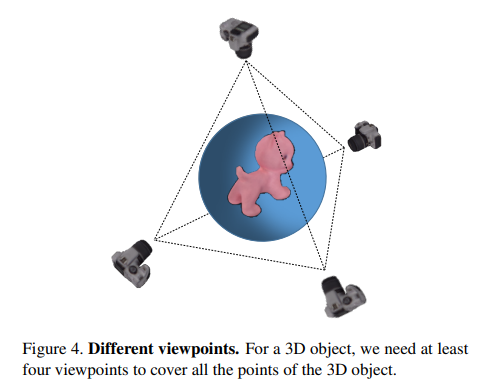

原笔记的多视点示意图。它帮助说明可见表面随视角变化；“四个视点覆盖任意物体全部表面”不是普遍成立的几何结论，凹陷、自遮挡与外部遮挡均可破坏这一假设。

只把点云压成一个全局向量，可能丢掉部分局部方向信息。G2L-Net 使用逐点方向预测作为学习任务，使中间特征携带“这个可见点朝向模型关键点的方向”。

4.2 关键点与单位方向

模型中预先选定 $K$ 个关键点 $\boldsymbol m_k$ 。本节定义监督标签时使用 $\boldsymbol x'_i=\boldsymbol x_i-\boldsymbol t_{\mathrm{gt}}$ ，与前节推理时减去估计平移的点云区分开。在移除真实平移的相机轴向坐标中，关键点为 $\boldsymbol q'_k=\mathbf R\boldsymbol m_k$ 。对于不与关键点重合的点：

\boldsymbol v_{ik} =\frac{\boldsymbol q'_k-\boldsymbol x'_i} {\|\boldsymbol q'_k-\boldsymbol x'_i\|_2}.

这是一条从观测点指向关键点的单位方向，不包含距离。它与 FFB6D 发布实现的“观测点减关键点”三维偏移在符号、长度信息和用途上均不同。

若两点重合，分母为零，方向没有定义。生成标签时应显式处理或屏蔽这类样本，不能把零向量称作单位向量。

逐点方向向量指向同一个绿色关键点，其他关键点用黑色标出

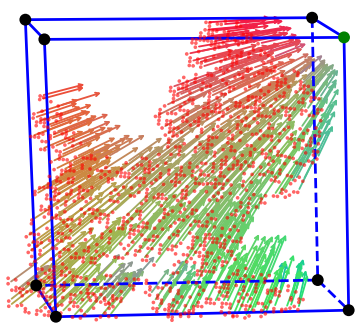

图中只展示一个关键点的方向场；使用多个关键点时，每个输入点对应多组方向监督。

模型包围盒八个角点与最远点采样关键点的比较

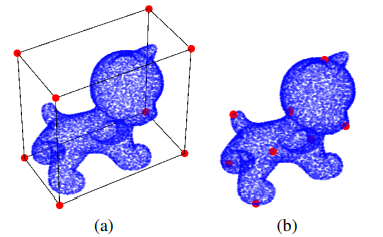

包围盒角点容易定义，即使不在物体表面也可作为已知几何参照。FPS 重视模型点之间的空间分布。两种选择改变学习目标和几何条件，应与网络输出维度、顺序及训练权重对应。

4.3 把损失函数与最优化操作分开写

令输入点集为 $\mathcal X=\{\boldsymbol x'_i\}_{i=1}^N$ ，其中 $N=|\mathcal X|$ 。方向预测为 $\widehat{\boldsymbol v}_{ik}(\theta)$ ，一个清楚的均方误差定义是：

L_{\mathrm{vec}}(\theta) =\frac{1}{KN} \sum_{k=1}^{K}\sum_{i=1}^{N} \left\|\widehat{\boldsymbol v}_{ik}(\theta)-\boldsymbol v_{ik}\right\|_2^2.

训练再通过 $\min_\theta L_{\mathrm{train}}(\theta)$ 优化包含多个任务的总损失。不能一边写 $L(\theta)$ ，一边把 $\min_\theta$ 塞进它的定义中而不说明最优值的含义；集合 $\mathcal X$ 与点数 $|\mathcal X|$ 也不是同一对象。

只有当预测与真值都归一化为单位向量时，才有：

\|\widehat{\boldsymbol v}-\boldsymbol v\|_2^2 =2-2\cos\alpha.

若网络直接输出未归一化的三个数，误差还会受预测长度影响，不能直接等同于角度误差。上式的求和归约用于解释概念；发布代码的 MSELoss 还对坐标维取平均，各任务权重与其尺度配套。

5. 旋转预测：论文图与发布实现分别读

旋转定位网络的方向监督分支 A、旋转表示分支 B 与残差分支 C

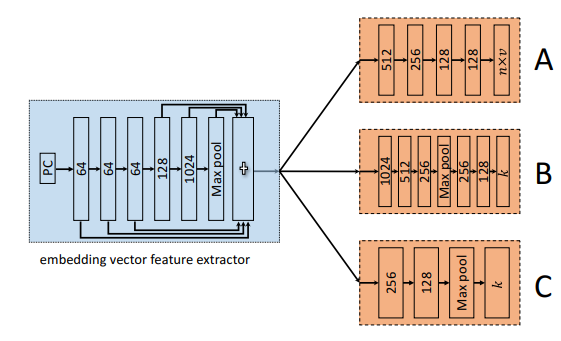

论文图 5 中，A 提供方向监督以训练嵌入特征，B 预测旋转的关键点坐标表示，C 学习坐标修正。图注明确说 A 不部署到推理阶段。

需要区别的是，本页核对的公开版本仍在演示推理中计算 box_pred，并将它与中间特征拼接后输入旋转预测器。仓库 README 也说明发布代码经过调整。因此“论文 A 只用于训练”与“当前发布实现使用 A 的输出”分别对应两个版本，不能揉成一个流程。见固定版本 README和演示推理实现。

5.1 用关键点坐标表示旋转

直接输出九个数并不自动满足旋转矩阵的正交性与行列式约束。所核对实现输出八个三维关键点，共 24 个坐标，再利用模型关键点与预测关键点之间的对应关系求刚体拟合，取出旋转。

具体 SVD 推导、行列式修正与可运行 CPU 函数见 FFB6D 笔记的刚体拟合部分。两篇使用同一种几何工具，并不表示它们的网络结构或关键点生成方式相同。

5.2 “旋转残差”落实为关键点坐标修正

用 $\widehat{\mathbf R}_0$ 表示第一次拟合得到的旋转。发布代码先旋转模型关键点，再叠加残差分支给出的三维坐标修正：

\widehat{\boldsymbol z}_k =\widehat{\mathbf R}_0\boldsymbol m_k +\widehat{\Delta\boldsymbol q}_k.

接着对 $\{\boldsymbol m_k\}$ 与 $\{\widehat{\boldsymbol z}_k\}$ 再做一次刚体拟合，提取最终旋转 $\widehat{\mathbf R}$ ；最终平移仍采用前面的 $\bar{\boldsymbol x}+\widehat{\Delta\boldsymbol t}$ 。

训练代码让修正后的坐标与目标关键点坐标计算均方误差，并对第一次拟合所得坐标使用 detach。这里的修正是每个关键点的三维向量，不是把一个欧氏距离标量加到旋转矩阵上，也不是直接预测李代数中的旋转增量。

这套实现包含两次几何拟合。它没有因此成为 ICP 式反复迭代对齐，也不能据“残差分支同时预测”推断整个流程没有后续几何计算。对应实现见训练脚本。

6. 可运行的小例子：单位方向与平移残差

以下例子独立于 G2L-Net 网络，只需要 NumPy。它检查方向长度、零距离掩码和带符号平移恢复。

import numpy as np

def directions_to_keypoints(points, keypoints, eps=1e-12):
    points = np.asarray(points, dtype=np.float64)
    keypoints = np.asarray(keypoints, dtype=np.float64)
    if (points.ndim != 2 or points.shape[1:] != (3,)
            or keypoints.ndim != 2 or keypoints.shape[1:] != (3,)
            or len(points) == 0 or len(keypoints) == 0):
        raise ValueError("需要非空的 N×3 点集和 K×3 关键点")
    if not np.isfinite(points).all() or not np.isfinite(keypoints).all():
        raise ValueError("坐标必须有限")
    if not np.isfinite(eps) or eps <= 0:
        raise ValueError("eps 必须为有限正数")
    delta = keypoints[None, :, :] - points[:, None, :]
    length = np.linalg.norm(delta, axis=-1, keepdims=True)
    valid = length[..., 0] > eps
    directions = np.divide(delta, length, out=np.zeros_like(delta),
                           where=valid[..., None])
    return directions, valid  # 无效位置为占位零值，不能当作单位向量

points = np.array([[0., 0., 0.], [1., 0., 0.]])
keypoints = np.array([[0., 0., 0.], [0., 1., 0.]])
directions, valid = directions_to_keypoints(points, keypoints)

assert valid.tolist() == [[False, True], [True, True]]
np.testing.assert_allclose(np.linalg.norm(directions[valid], axis=-1), 1.)
np.testing.assert_allclose(directions[1, 0], [-1., 0., 0.])

visible_mean = np.array([0.10, -0.03, 0.85])
translation_true = np.array([0.12, -0.04, 0.90])
translation_residual = translation_true - visible_mean
translation_recovered = visible_mean + translation_residual
np.testing.assert_allclose(translation_recovered, translation_true)
print(np.round(translation_residual, 6))  # [ 0.02 -0.01  0.05]

若把这个函数用于生成监督，损失也应使用相同有效掩码，并按有效方向对数归一化。本例的零值只是存储占位；把它加入普通单位方向 MSE 会改变目标。阈值 eps 还应与坐标单位和数据精度匹配。

本次运行了这个例子与刚体拟合的 CPU 验证；未运行原始 GPU 网络、训练或预训练推理。旧训练脚本的批量点索引也需要在复现时检查，不能仅凭静态阅读就承诺原环境在现代依赖下可以直接执行。

7. 如何读实验曲线与运行速度

逐点嵌入特征、全局特征与旋转残差分支的原论文消融曲线

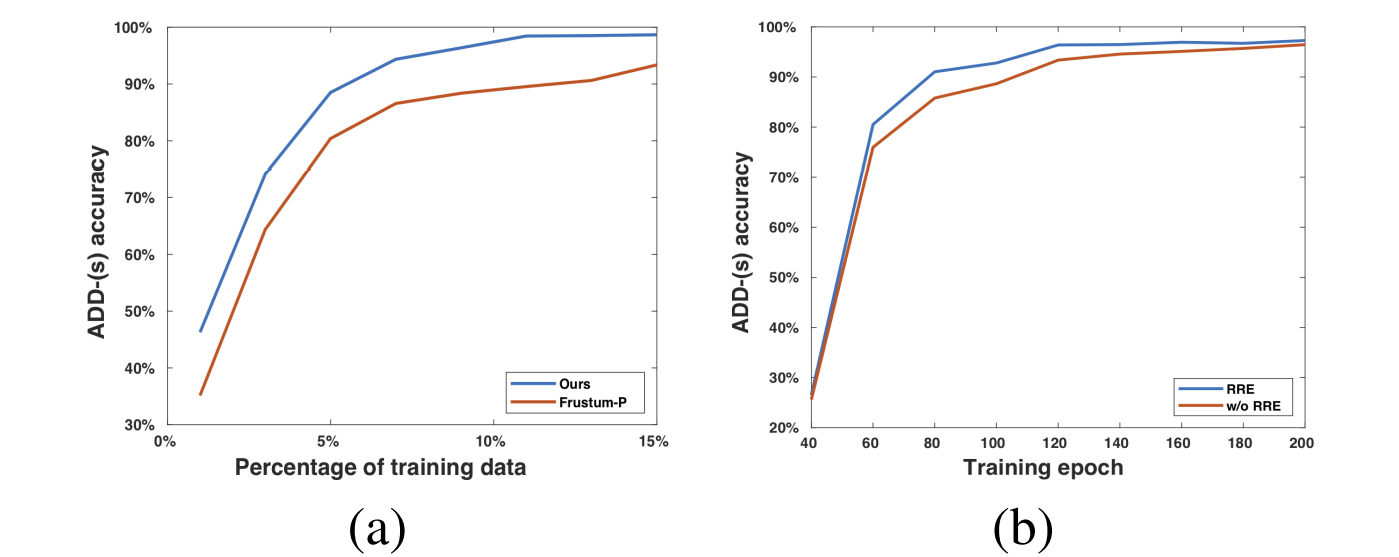

原论文图 9。左图研究训练视角数据比例与特征表示，采用真实检测框和随机物体点球心的简化设置；不能把它读成完整检测链路的结果。右图比较训练过程中旋转残差分支的作用，曲线反映论文对应数据、模型和评价设置。

论文报告约 23 FPS，条件是 i7-4930K、GTX 1080 Ti、640×480 图像下的单物体处理。这是论文报告值，不是本页测试结果。比较方法时应同时核对是否计入检测、点云处理、数据传输及几何拟合，以及物体数量和评价阈值。

可以用下面的对照把两种方法联系起来：

问题	G2L-Net	FFB6D
如何使用 RGB-D	RGB 先定位，点云完成后续平移与旋转估计	图像与点云在多层特征中双向融合
逐点预测的几何含义	指向关键点的单位方向，服务于嵌入特征学习	带长度的关键点与中心偏移，用于投票
最后如何约束旋转	由关键点坐标表示进行刚体拟合	由聚合后的关键点对应进行刚体拟合
阅读实现时最易混淆处	论文的训练辅助头与发布推理不同	SIFT-FPS 论文与 ORB-FPS 发布配置不同

原论文：CVPR 2020 出版页、作者 arXiv 版本。代码核对固定于 DC1991/G2L_Net 的 bc6e34a5 提交。

原笔记来源：CSDN 原文，首次发布于 2022-10-17。八张原图均保留；坐标推导、版本区别和 NumPy 示例为本页的学习补充。
