FFB6D：RGB-D 双向融合与三维关键点位姿估计

知识概念更新于 2026-10-03编辑本文

FFB6D 是 He 等人在 CVPR 2021 提出的 RGB-D 物体位姿估计方法。本页按“输入与坐标 → 特征融合 → 关键点预测 → 刚体拟合”重新组织原学习笔记，并把论文叙述与发布代码的具体约定分开。

目标是估计一个已知刚性物体相对于相机的旋转和平移。RGB 提供纹理与外观，深度提供几何；两者的误差和缺失模式不同。融合有机会让一条分支帮助另一条分支，但不能保证在所有遮挡、反光或深度失效情形下都能恢复正确姿态。

1. 先把坐标系和输入说清楚

设模型关键点为 $\boldsymbol m_k$ ，它位于物体坐标系；同一关键点在相机坐标系中的位置为 $\boldsymbol q_k$ 。物体到相机的刚体变换为：

\boldsymbol q_k=\mathbf R\boldsymbol m_k+\boldsymbol t, \qquad \mathbf R^\mathsf T\mathbf R=\mathbf I,\quad \det\mathbf R=1.

$\mathbf R\in SO(3)$ 只有三个旋转自由度， $\boldsymbol t\in\mathbb R^3$ 有三个平移自由度，因此称为 6D 位姿。这里没有引入世界坐标系。原笔记把模型点和相机点的坐标系写反，应以这个变换方向为准。

数据	作用	必须一致的约定
RGB 与深度图	外观和观测几何	两幅图应正确对齐，深度无效值应处理
相机内参	像素与三维射线之间的关系	与图像尺寸、裁剪、缩放及去畸变状态一致
物体模型与固定关键点	提供物体系中的几何参照	长度单位、坐标原点、轴方向及关键点顺序一致
训练位姿	生成相机系关键点和偏移标签	明确是物体到相机，还是其逆变换

对于已校正畸变的针孔模型，内参为：

\mathbf K= \begin{bmatrix} f_x&0&c_x\\ 0&f_y&c_y\\ 0&0&1 \end{bmatrix}.

若深度 $z$ 表示相机光轴方向的距离，则像素 $(u,v)$ 的三维坐标是：

\boldsymbol x =z\mathbf K^{-1} \begin{bmatrix}u\\v\\1\end{bmatrix} = \begin{bmatrix} (u-c_x)z/f_x\\ (v-c_y)z/f_y\\ z \end{bmatrix}.

例如 $f_x=f_y=500$ 像素、主点 $(320,240)$ 、像素 $(420,340)$ 、深度 2 m，对应 $(0.4,0.4,2)$ m。若传感器给的是沿射线的距离，不能未经转换就把它当成上述 $z$ 。深度用 mm 而模型用 m，会让后面的位姿拟合整体错尺度。

2. 整体流程：先融合，再预测对应点

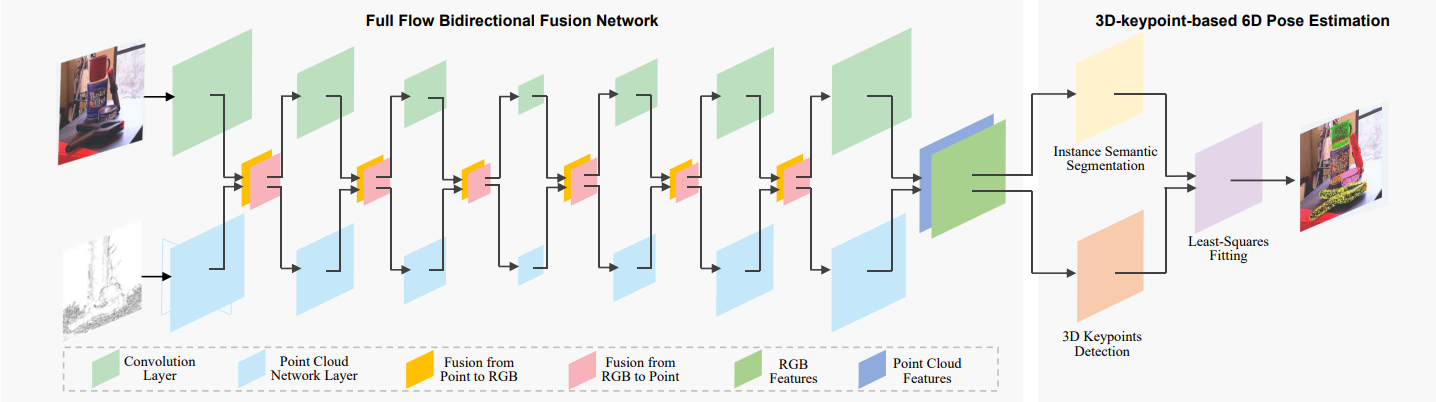

FFB6D 的 RGB 与点云分支在编码和解码阶段交换特征，最终预测分割与三维关键点并拟合位姿

原论文流程图，保留自原笔记。图右侧的最小二乘拟合位于关键点预测之后；它与网络训练损失是不同层次的步骤。

可以把一次推理分成四段：

从对齐的深度图得到点云；图像分支提取外观，点云分支提取几何。
在多层编码和解码过程中，按三维位置关联两条分支，交换局部特征。
由最终逐点特征预测语义类别、物体中心偏移和关键点偏移，再聚合关键点投票。
将已知模型关键点与预测的相机系关键点对应起来，求解 $\mathbf R,\boldsymbol t$ 。

“全流程双向融合”强调中间层也能交换信息，而不只是最后拼接两个独立网络的输出。它并不表示输入数据不需标定，也不表示两种模态之间所有位置都可直接一一对应。

3. 双向融合具体做什么

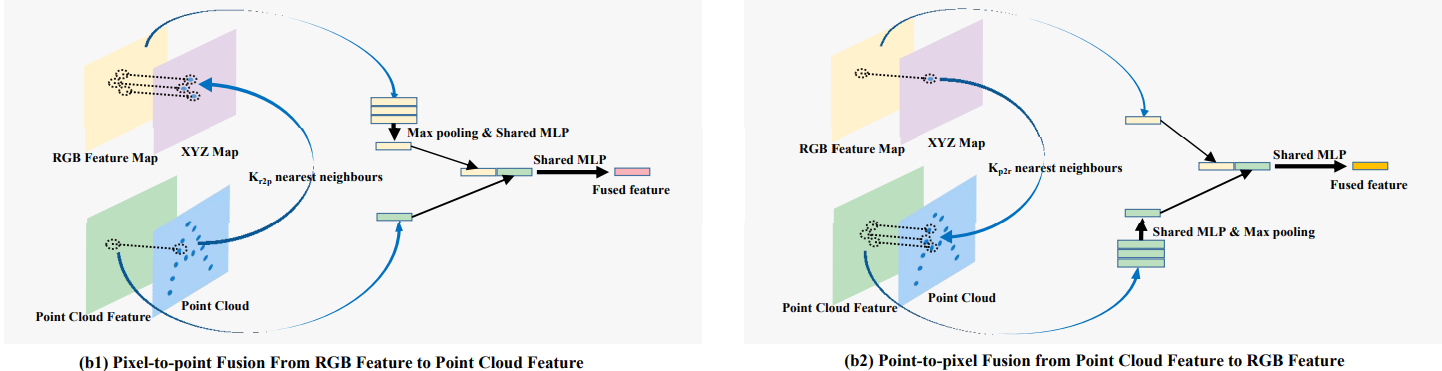

像素到点与点到像素两种局部融合：以 XYZ 位置寻找邻域，经过池化、共享 MLP 和特征拼接

原论文融合图。左边是外观进入点云分支，右边是几何进入图像分支；两个方向的池化与 MLP 顺序并不相同。

3.1 像素特征到点特征

XYZ 图为图像特征位置提供三维参照。对某个点，在三维空间中选取对应图像位置的邻域 $\mathcal N_{r\to p}$ ，收集邻域外观特征 $\boldsymbol f^r_i$ ：

\boldsymbol g_{r\to p} =\operatorname{MLP}_1 \left(\max_{i\in\mathcal N_{r\to p}}\boldsymbol f^r_i\right),

\boldsymbol f^{p}_{\mathrm{new}} =\operatorname{MLP}_2 \left(\boldsymbol f^p\mathbin{\oplus}\boldsymbol g_{r\to p}\right).

这里的最大值逐通道计算， $\oplus$ 表示沿特征通道拼接，不是数值相加。MLP 将聚合后的外观信息映射到适合融合的通道数。

3.2 点特征到像素特征

反方向对图像特征对应的 XYZ 位置查找点云邻域 $\mathcal N_{p\to r}$ ：

\boldsymbol g_{p\to r} =\max_{j\in\mathcal N_{p\to r}} \operatorname{MLP}_3(\boldsymbol f^p_j),

\boldsymbol f^{r}_{\mathrm{new}} =\operatorname{MLP}_4 \left(\boldsymbol f^r\mathbin{\oplus}\boldsymbol g_{p\to r}\right).

“先映射再池化”与“先池化再映射”一般不能任意交换，因为 MLP 会混合通道并可能包含非线性。论文的两个方向就采用了不同顺序。

图像分辨率改变时，XYZ 对应关系也要随层级处理。对前景与背景交界处直接平均深度，可能生成并不存在的中间空间位置，因此不能把普通颜色插值规则无条件用于几何对应。

发布代码的 YCB 数据加载器使用三维 KNN 构造关联：像素到点邻域为 16，点到像素为 1；这是所核对配置，不是双向融合的必然常数。网络末端还会按采样索引从图像特征中取出与点云对应的特征，再进行拼接。见数据加载器与网络实现。

4. 固定关键点、偏移预测与投票

4.1 关键点是在模型上预先选定的

纯 FPS（最远点采样）重视三维空间中的分散程度；被选到的点仍可能落在纹理不明显的区域。论文提出 SIFT-FPS：从模型的多视角渲染图中找纹理关键点，将其反投影并变换回物体系，再用 FPS 选出分散的固定三维关键点。这是构建模型关键点的离线步骤，不等于每次推理都在输入 RGB 图上运行一遍 SIFT。

公开仓库需要另外核对：本页检查的版本在 YCB 和 LineMOD 配置中启用 use_orbfps=True，并从 ORB-FPS 关键点文件加载坐标。论文的 SIFT-FPS 与这套发布数据不是可以混用的名字。更换关键点集合或顺序以后，已有权重所预测的偏移通道也必须与之匹配。见配置和关键点加载函数。

4.2 偏移的符号必须与标签一致

发布代码对相机系观测点 $\boldsymbol x_i$ 和目标关键点 $\boldsymbol q_k$ 使用：

\boldsymbol d_{ik}=\boldsymbol x_i-\boldsymbol q_k.

预测偏移为 $\widehat{\boldsymbol d}_{ik}$ ，则这个点投给第 $k$ 个关键点的位置是：

\widehat{\boldsymbol q}_{ik} =\boldsymbol x_i-\widehat{\boldsymbol d}_{ik}.

这是带长度的三维偏移，不是单位方向向量。如果训练标签定义成反方向，推理就必须改用加法；两种约定都可自洽，但不能交叉使用。

语义标签帮助排除背景，中心投票帮助筛选同一物体附近的观测，再对关键点位置投票进行聚类。并不是把所有类别、所有观测点都直接平均。

论文描述了基于实例的流程，但所核对的公开 YCB 评估函数按语义类别循环，每个类别输出一个位姿。要支持同一帧中任意多个同类别实例，还需检查和扩展实例分组逻辑。见投票与位姿恢复。

5. 网络损失与位姿拟合目标分开理解

网络训练包含三个任务：语义分类、中心偏移回归、关键点偏移回归。概念上可记为：

L_{\mathrm{train}} =\lambda_s L_{\mathrm{seg}} +\lambda_c L_{\mathrm{center}} +\lambda_k L_{\mathrm{keypoint}}.

语义分支使用 Focal Loss；两种偏移分支使用前景掩码下的 L1 误差。以单个偏移为例，L1 误差是三个坐标差绝对值的和：

\left\|\widehat{\boldsymbol d}_{ik}-\boldsymbol d_{ik}\right\|_1 =\sum_{a\in\{x,y,z\}} \left|\widehat d_{ik,a}-d_{ik,a}\right|.

实际训练还涉及前景点数归一化、批量归约和关键点求和。公开 YCB 训练代码将三项乘以 2、1、1，但这些权重与其归约方式配套，不能脱离实现直接照搬到另一种损失定义中。见训练代码与损失实现。

原笔记标题 “LOSS” 下只有最小二乘公式，容易让人误以为它就是完整网络训练目标。下面的 $E$ 是关键点已经得到以后，用于恢复刚体位姿的几何目标。

6. 从对应关键点推导最小二乘刚体拟合

设模型与相机关键点一一对应，且统一使用列向量。求：

\min_{\mathbf R\in SO(3),\,\boldsymbol t} E(\mathbf R,\boldsymbol t) =\sum_{k=1}^{K} \left\|\boldsymbol q_k-(\mathbf R\boldsymbol m_k+\boldsymbol t)\right\|_2^2.

6.1 消去平移

先定义两个点集的均值：

\bar{\boldsymbol m}=\frac1K\sum_k\boldsymbol m_k,\qquad \bar{\boldsymbol q}=\frac1K\sum_k\boldsymbol q_k.

固定 $\mathbf R$ ，对 $\boldsymbol t$ 求导并令其为零：

-2\sum_k(\boldsymbol q_k-\mathbf R\boldsymbol m_k-\boldsymbol t)=0 \quad\Longrightarrow\quad \boldsymbol t=\bar{\boldsymbol q}-\mathbf R\bar{\boldsymbol m}.

令 $\boldsymbol a_k=\boldsymbol m_k-\bar{\boldsymbol m}$ 、 $\boldsymbol b_k=\boldsymbol q_k-\bar{\boldsymbol q}$ ，代回目标：

E(\mathbf R) =\sum_k\|\boldsymbol b_k-\mathbf R\boldsymbol a_k\|_2^2 =\text{常数}-2\operatorname{tr}(\mathbf R\mathbf H), \qquad \mathbf H=\sum_k\boldsymbol a_k\boldsymbol b_k^\mathsf T.

其中 $\|\mathbf R\boldsymbol a_k\|_2=\|\boldsymbol a_k\|_2$ ，所以平方展开后只有交叉项与旋转有关。

6.2 用 SVD 求旋转，排除镜像

对 $\mathbf H$ 做奇异值分解：

\mathbf H=\mathbf U\boldsymbol\Sigma\mathbf V^\mathsf T.

定义：

\mathbf D=\operatorname{diag} \left(1,1,\det(\mathbf V\mathbf U^\mathsf T)\right), \qquad \mathbf R=\mathbf V\mathbf D\mathbf U^\mathsf T.

最后恢复 $\boldsymbol t=\bar{\boldsymbol q}-\mathbf R\bar{\boldsymbol m}$ 。 $\mathbf D$ 的最后一项用于保证 $\det\mathbf R=1$ ；忽略它可能得到镜像反射，反射不属于三维旋转。

至少三个非共线且对应正确的点可以约束刚体位姿；不必要求四个非共面的点。共线点无法约束绕该直线的转动。实际数据中的错误对应、几何近退化、物体对称性和离群投票还会影响可辨识性与稳定性，最小二乘本身不具备离群点鲁棒性。

7. 可运行的 CPU 几何例子

下面是独立的 NumPy 教学实现，不调用 FFB6D 网络。数组每行存一个点，因此列向量公式在代码中写为 model @ rotation.T + translation。

import numpy as np

def fit_object_to_camera(model_points, camera_points):
    model = np.asarray(model_points, dtype=np.float64)
    camera = np.asarray(camera_points, dtype=np.float64)
    if (model.ndim != 2 or model.shape[1:] != (3,)
            or camera.shape != model.shape or len(model) < 3):
        raise ValueError("需要相同形状的 N×3 点集，且 N>=3")
    if not np.isfinite(model).all() or not np.isfinite(camera).all():
        raise ValueError("坐标必须有限")
    center_m, center_c = model.mean(0), camera.mean(0)
    a, b = model - center_m, camera - center_c
    h = a.T @ b
    if min(np.linalg.matrix_rank(a), np.linalg.matrix_rank(b),
           np.linalg.matrix_rank(h)) < 2:
        raise ValueError("点集或对应关系退化")
    u, _, vt = np.linalg.svd(h)
    d = np.eye(3)
    d[2, 2] = 1.0 if np.linalg.det(vt.T @ u.T) >= 0 else -1.0
    rotation = vt.T @ d @ u.T
    translation = center_c - rotation @ center_m
    return rotation, translation

model = np.array([[0, 0, 0], [0.1, 0, 0],
                  [0, 0.2, 0], [0, 0, 0.3]])
rotation_true = np.array([[0, -1, 0], [1, 0, 0], [0, 0, 1]])
translation_true = np.array([0.3, -0.2, 2.0])
camera = model @ rotation_true.T + translation_true
rotation, translation = fit_object_to_camera(model, camera)

np.testing.assert_allclose(rotation, rotation_true, atol=1e-12)
np.testing.assert_allclose(translation, translation_true, atol=1e-12)
np.testing.assert_allclose(model @ rotation.T + translation,
                           camera, atol=1e-12)
np.testing.assert_allclose(np.linalg.det(rotation), 1.0, atol=1e-12)
print(np.round(translation, 6))  # [ 0.3 -0.2  2. ]

秩判断用于拒绝明显退化输入，不能代替针对传感器噪声的条件数与误差分析。本例验证的是坐标约定和几何求解，不是模型准确率、抗遮挡性能或运行速度。

8. 复现时优先核对什么

按次序检查：数据集与模型单位 → 内参与 RGB-D 对齐 → 模型关键点集合和通道顺序 → 偏移符号 → 语义/实例筛选 → 刚体拟合方向 → 评价指标。ADD 与 ADD-S、对称物体处理、距离阈值和 AUC 统计不能混称同一个“准确率”。

本次实际运行了上面的 NumPy 例子，并验证随机刚体变换、平面点、反射与退化输入；未运行 FFB6D 的 GPU 训练或预训练推理。与另一种“局部点云特征回归旋转”的路线比较，可继续阅读 G2L-Net。

原论文：CVPR 2021 出版页、作者 arXiv 版本。代码核对固定于 ethnhe/FFB6D 的 e90baf73 提交，不将旧依赖配置当成现代环境的一键安装保证。

原笔记来源：CSDN 原文，首次发布于 2022-10-19。两张原图保留用于解释原方法，新增推导与数值例子为本页的学习补充。
