RGB-D 位姿估计：注意力、多尺度特征与置信度

这篇笔记整理 Gao 等人的 Efficient 6D object pose estimation based on attentive multi-scale contextual information（IET Computer Vision，2022）。它在 RGB-D 位姿估计中组合两类信息：用注意力调整颜色与几何特征的权重，再用多尺度分支扩大特征覆盖范围，最后为多个位姿候选预测置信度。

阅读重点是每一维张量表示什么、局部邻域如何形成，以及训练误差与推理置信度怎样衔接。本文保留原笔记的全部图像，同时把公式图片转写为可检索的数学表达；原公式图集中保留在文末供核对。

1. 从 RGB-D 到物体位姿

原论文的多尺度多模态特征示意：同一目标的颜色与几何信息在不同尺度上参与位姿预测。

设模型点为 $\mathbf X_o$，目标是在相机坐标系中找到

$$\mathbf X_c=R\mathbf X_o+\mathbf t,\qquad R\in SO(3).$$

完整齐次变换为

$$T_{c\leftarrow o}= \begin{bmatrix}R&\mathbf t\\\mathbf0^\mathsf T&1\end{bmatrix}.$$

$[R\mid\mathbf t]$ 是外参块，不是完整的 $4\times4$ 齐次矩阵。深度、模型和 $\mathbf t$ 的长度单位必须一致。

对已配准且去畸变的 RGB-D 像素 $(u_i,v_i)$，若深度是相机光轴方向的 $Z_i$，可反投影为

$$\mathbf p_i= Z_iK^{-1}\begin{bmatrix}u_i\\v_i\\1\end{bmatrix}, \qquad P=\{\mathbf p_i\in\mathbb R^3\}_{i=1}^{N}.$$

若传感器给的是沿射线距离，需要先转换成光轴深度。RGB 与深度不在同一相机坐标系时，还需外参对齐。注意力模块无法补偿未经标定的错位。

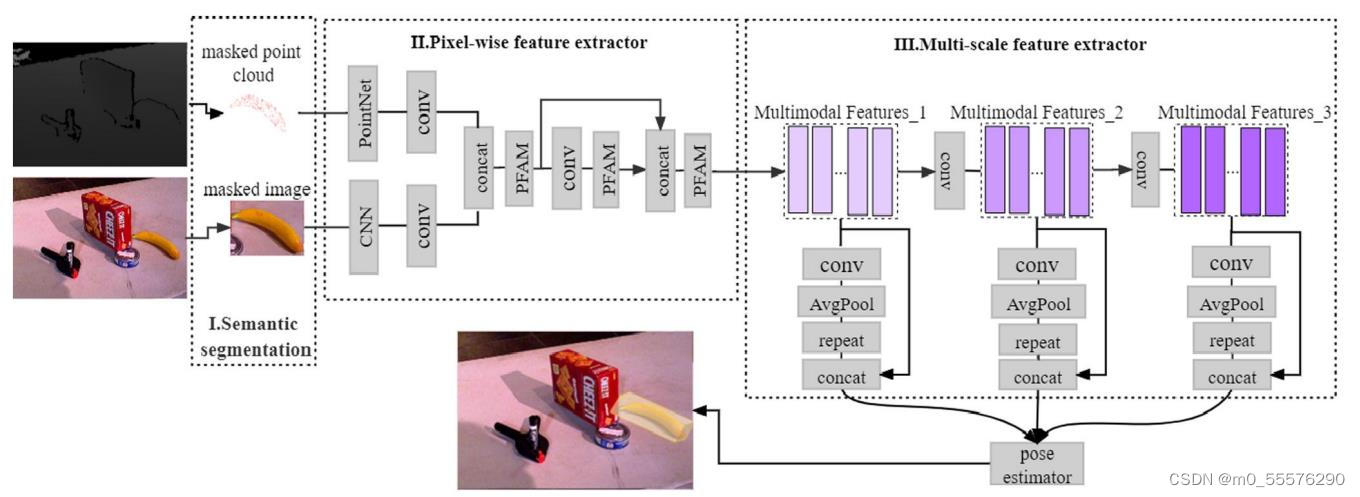

原论文整体结构：目标分割、颜色与点云特征提取、PFAM 注意力、多尺度特征和密集位姿预测。

论文使用已有的目标分割结果，主要研究后续位姿估计。因此评价其“端到端”表述时，应明确是否把分割也纳入共同训练与计时，不能仅凭一张连接完整的结构图作结论。

RGB 方法也可以利用三维模型、相机内参和投影几何，并非完全没有空间信息。RGB-D 的区别是增加了测量深度通道；它也会遇到反光、透明表面、孔洞和边界错配，不能保证所有无纹理目标都能准确估计。

2. 像素与点云特征怎样对应

颜色编码器输出图像特征，点云编码器输出几何特征。融合前需要知道第 $i$ 个点来自哪个像素，再抽取相应的颜色特征：

$$\mathbf f_i= [\mathbf f_i^{\mathrm{rgb}}\;;\; \mathbf f_i^{\mathrm{geom}}].$$

这里的分号表示沿通道拼接。同一行必须对应同一采样位置；如果点云随机重排而颜色特征未同步重排，网络看到的是错误配对。

为方便阅读，下文一律把张量写为 $N\times C$：$N$ 是点或采样位置数，$C$ 是通道数。实际深度学习框架的一维卷积常使用 $B\times C\times N$，其中 $B$ 为批量维度，送入层之前需要转置相应轴。

3. PFAM：通道权重与位置权重

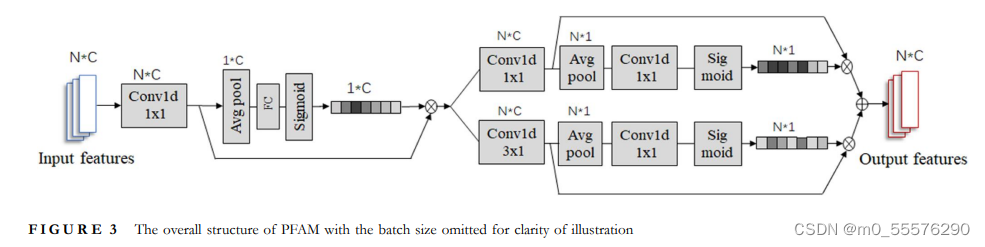

PFAM 结构图。通道注意力之后使用不同卷积核的分支及位置权重，图中还画有旁路连接；精确复现时应同时核对图和正文。

通道注意力

设中间特征为 $F_G\in\mathbb R^{N\times C}$。对位置维求平均，得到每个通道的全局摘要：

$$z_c=\frac1N\sum_{i=1}^{N}(F_G)_{ic}, \qquad \mathbf a=\sigma(W_2\phi(W_1\mathbf z)).$$

$\mathbf a$ 的形状是 $1\times C$，沿 $N$ 个位置广播：

$$(F_{\mathrm{ch}})_{ic}=(F_G)_{ic}a_c.$$

所以操作是特征乘以注意力图 $A(F_G)$，不是把 $F_G$ 与自身相乘。$\phi$ 表示中间非线性，$\sigma$ 是 sigmoid；这个表达强调广播与权重含义，不补写论文未完整给出的层配置。

不同卷积核与位置权重

随后使用核大小为 1 与 3 的一维分支处理特征，并根据分支信息生成位置权重。位置注意力可以用 $N\times1$ 的权重向量表示，再广播到各通道。通道注意力回答“哪些通道更有用”，位置注意力回答“哪些采样位置更有用”。

论文正文描述两个加权分支相加，结构图还呈现了旁路。若只想理解方法，可把它看作多种上下文范围的加权融合；若要逐层重建，必须落实旁路连接点、padding、激活及归一化，不能把概念公式当作已经验证的官方实现。

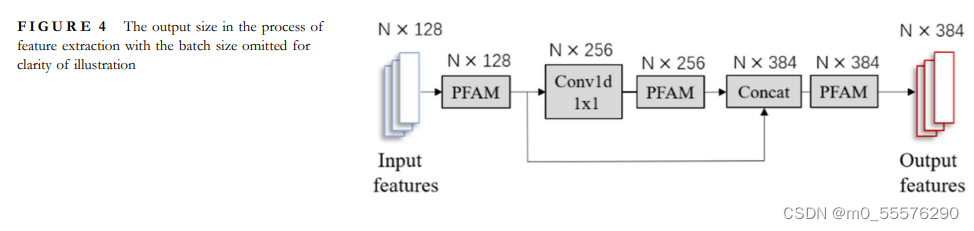

原论文特征尺寸图：两个分支产生 $N\times128$ 与 $N\times256$ 特征，拼接为 $N\times384$。

通道拼接得到 $128+256=384$，位置数仍为 $N$。它与按位置堆叠不同；后者会改变采样点数量和对应关系。

4. 多尺度分支：尺寸和感受野分别计算

设 PFAM 输出 $F_0\in\mathbb R^{N\times384}$。论文接着使用两个核长为 3、步长为 2 的一维卷积，得到三种尺度：

$$F'_s\in\mathbb R^{N_s\times384},\qquad s\in\{1,2,3\}.$$

对于一维卷积，长度为

$$L_{\mathrm{out}}= \left\lfloor \frac{L_{\mathrm{in}}+2p-d(k-1)-1}{s}+1 \right\rfloor,$$

其中 $p$ 是 padding，$d$ 是 dilation，$k$ 是核长，$s$ 是步长。以 $k=3,s=2,p=1,d=1$ 为例，$N=500$ 时依次得到 500、250、125；奇数长度一般不能直接写成精确的 $N/2$。

尺度	位置数（$N=500$ 的示例）	局部分支通道	相对尺度模块输入的感受野
1	500	384	1
2	250	384	3
3	125	384	7

感受野递推应使用

$$r_\ell=r_{\ell-1}+(k_\ell-1)j_{\ell-1}, \qquad j_\ell=j_{\ell-1}s_\ell,$$

并取 $r_0=j_0=1$。这里的结果是 $1\to3\to7$，不是每层简单翻倍。它相对于进入多尺度模块的特征计算；前面的图像编码器和 PFAM 已经包含其他上下文。

还有一个更关键的实现问题：序列相邻不自动等于三维空间相邻。 长度为 3 的 Conv1D 沿采样点序列操作；如果采样点任意打乱，相邻索引可能来自物体相距很远的位置。要将其称为局部空间上下文，必须说明点的排列、像素遍历或邻域构造方式。本文核对的论文不足以唯一恢复这一实现策略，因此不替作者补造。

全局特征必须先广播才能拼接

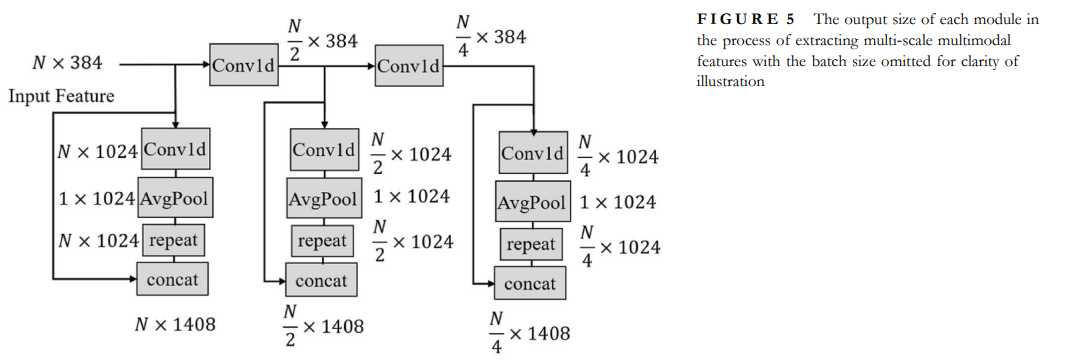

原论文多尺度特征图：每个尺度的局部特征都与该尺度的全局摘要拼接，形成用于位姿预测的特征。

对每个尺度，用映射 $\phi_s$ 将通道变为 1024，再对位置求平均：

$$\mathbf g_s=\frac1{N_s}\sum_{i=1}^{N_s} \phi_s(F'_{s,i})\in\mathbb R^{1\times1024}.$$

然后重复到 $N_s$ 行，再沿通道拼接：

$$F_s= \operatorname{concat} \left( F'_s,\operatorname{repeat}(\mathbf g_s,N_s) \right) \in\mathbb R^{N_s\times1408}.$$

$1408=384+1024$。省略 repeat 的紧凑公式只是在默认广播规则，不表示 $N_s\times384$ 可以直接和 $1\times1024$ 任意拼接。加入全局分支后，最终特征已包含全体采样位置的信息，不能再把整条输出分支的感受野只写成 3 或 7。

5. 每个候选如何计算位姿误差

不同尺度和位置产生候选 $(\hat R_{i,s},\hat{\mathbf t}_{i,s})$。设模型采样点为 $\{\mathbf X_j\}_{j=1}^{M}$，则 ADD 型误差为

$$e_{i,s}= \frac1M\sum_{j=1}^{M} \left\| (\hat R_{i,s}\mathbf X_j+\hat{\mathbf t}_{i,s}) -(R^{\mathrm{gt}}\mathbf X_j+\mathbf t^{\mathrm{gt}}) \right\|_2.$$

这里比较同一个模型点在两种位姿下的位置。对称物体可能存在外观或几何等价的旋转，因此常使用最近点版本：

$$e_{i,s}^{\mathrm{sym}}= \frac1M\sum_{j=1}^{M}\min_k \left\| (\hat R_{i,s}\mathbf X_j+\hat{\mathbf t}_{i,s}) -(R^{\mathrm{gt}}\mathbf X_k+\mathbf t^{\mathrm{gt}}) \right\|_2.$$

ADD-S 减弱了一一对应的限制，但不代表对所有对象的可辨识旋转都有完美定义。例如一个纹理可区分、几何近似对称的对象，是否允许等价旋转还与任务有关。

这也解释了为何要区分“关键点刚体拟合”和 ICP：FFB6D 这类方法可以对已知对应的三维关键点做最小二乘配准；ICP 则包含反复更新最近邻对应的过程，二者不是同义词。旧笔记把 PVN3D 的关键点位姿求解写成 ICP，容易误导算法比较。

6. 置信度损失究竟学到了什么

设候选置信度为 $c_{i,s}\in(0,1]$，所有尺度候选总数为 $N_{\mathrm{pred}}=\sum_sN_s$。用统一索引后的目标写为

$$L=\frac1{N_{\mathrm{pred}}} \sum_{s}\sum_{i=1}^{N_s} \left(e_{i,s}c_{i,s}-\omega\log c_{i,s}\right), \qquad \omega>0.$$

这一写法明确按全部候选计数；复现具体实现仍需核对是否对每个尺度单独归一化或加权。训练时 $e_{i,s}$ 可以由真值计算，推理时通常选择置信度最高的候选：

$$(i^\star,s^\star)=\arg\max_{i,s}c_{i,s}.$$

测试图像没有真值，所以不能在推理时“选择真实误差最小且置信度最高的候选”。

固定误差 $e\ge0$，考察单项

$$\ell(c)=ec-\omega\log c.$$

当 $e>0$：

$$\ell'(c)=e-\frac{\omega}{c},\qquad \ell''(c)=\frac{\omega}{c^2}>0,\qquad c^\star=\min(1,\omega/e).$$

当 $e=0$，损失随 $c$ 增大而减小，最优值位于 $c=1$。若用 sigmoid，1 只能作为极限。对数项会惩罚把所有候选置信度压到零的做法，但置信度仍是依赖 $\omega$ 和误差尺度的分数，不自动是经过概率校准的正确率。

若长度单位从米改成毫米，误差乘以 1000。为了保持这个单项最优置信度不变，$\omega$ 也需乘以 1000。只改数据单位而保持系数不变，会改变训练目标的相对权重。

可运行的损失与尺寸检查

下面是独立的 NumPy 教学示例，不包含论文网络或训练权重。

import numpy as np

def optimum_confidence(errors, omega):
    e = np.asarray(errors, dtype=float)
    if not np.all(np.isfinite(e)) or np.any(e < 0):
        raise ValueError("Errors must be finite and nonnegative")
    if not np.isfinite(omega) or omega <= 0:
        raise ValueError("Omega must be finite and positive")
    c = np.ones_like(e)
    np.divide(omega, e, out=c, where=e > 0)
    return np.minimum(c, 1.0)

errors_m = np.array([0.0, 0.005, 0.03, 0.15])
confidence = optimum_confidence(errors_m, 0.015)
assert np.allclose(confidence, [1.0, 1.0, 0.5, 0.1])
assert np.allclose(
    confidence, optimum_confidence(errors_m * 1000, 15.0)
)

length, receptive_field, jump = 500, 1, 1
shapes = [(length, 384, receptive_field)]
for _ in range(2):
    kernel, stride, padding = 3, 2, 1
    length = (length + 2 * padding - (kernel - 1) - 1) // stride + 1
    receptive_field += (kernel - 1) * jump
    jump *= stride
    shapes.append((length, 384, receptive_field))
assert shapes == [(500, 384, 1), (250, 384, 3), (125, 384, 7)]
assert 384 + 1024 == 1408
print("confidence, units and multiscale shapes: OK")

这个函数给出固定误差下的解析最优值，用于理解训练目标。实际网络中的误差和置信度共享参数，不会在每个训练步骤直接运行此函数作为预测器。

7. 论文实验的结论与边界

原论文第 4.3 节记录了以下训练设置：

项目	论文记录
框架与优化器	PyTorch、Adam
初始学习率	0.001
最大迭代数	500（原文为 iterations，未据此换算为 epoch）
批量大小	16
置信度系数 $\omega$	0.015
每个目标的采样位置数 $N$	500

原文 CPU 为 Xeon Gold 5115，但 GPU 型号文字存在歧义，因此这里不据其推定准确的 GPU 配置。上述数值是论文记录，不是本笔记重新训练采用的参数。

原论文定性结果：多行场景中模型投影与对象位置的对照。此图是预测可视化，不是 ADD 公式的一部分。

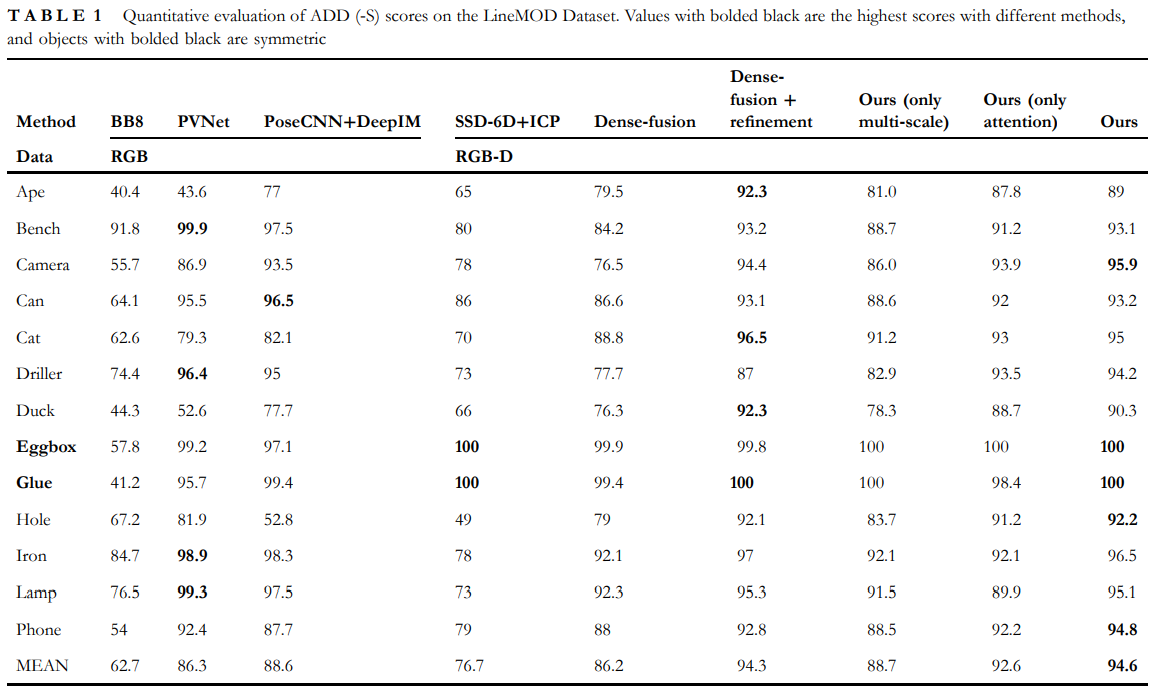

原论文 LineMOD 对比表。数值用于理解作者报告的实验，本文没有重新训练模型。

原表平均值为 94.6，DenseFusion 加细化为 94.3，两者相差 0.3 个百分点。这不是“相对提升 0.3%”，也不意味着每个物体都改善。评价还需要一致的分割输入、模型采样、对称对象设置和阈值。

原论文速度对比表：本文方法 19 FPS，对照的 DenseFusion 细化版本 16 FPS。

若仅根据表中数值计算：

$$\frac{19-16}{16}=18.75\%, \qquad \frac{1/16-1/19}{1/16}\approx15.79\%.$$

前者是吞吐量增加，后者是单帧时间减少，二者不能互换。对应单帧约 52.63 ms 与 62.5 ms。它们属于论文的硬件与计时设置，不是当前电脑测得的速度；若要工程选型，应重新计入数据读取、分割、预处理及多对象推理。

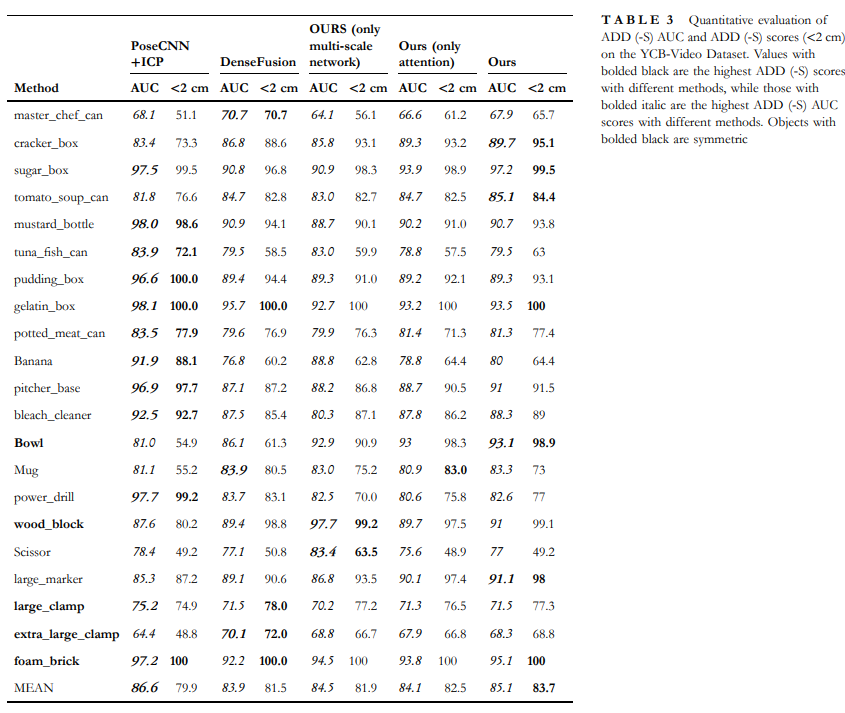

原论文 YCB-Video 结果表，同时列出 AUC 与误差小于 2 cm 的结果。

表中该方法的 AUC 为 85.1，PoseCNN+ICP 为 86.6；误差小于 2 cm 的结果则为 83.7 与 79.9。不同指标给出了不同排序，因此不应改写成所有指标均达到最优。AUC 还必须结合原评测协议中的阈值上限与归一化理解，不能把它当作“小于 2 cm 的比例”。

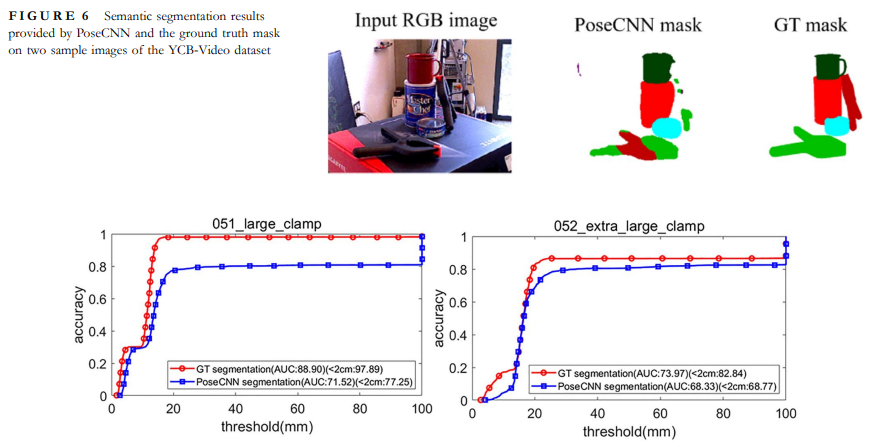

原论文的分割掩码示例及相应性能曲线。该组合图用于讨论分割质量对结果的影响，不是一张 PFAM 模块消融表。

分割错误会改变参与融合的点集合。背景混入会让颜色与几何特征受到污染，目标缺失则会减少可见证据。注意力可以学习抑制部分干扰，但不能保证恢复完全缺失的目标信息。

8. 复现前需要明确的实现细节

目前本文没有确认到能完整对应论文的官方实现。可从结构图理解各模块，但训练复现至少还需固定：

• RGB-D 标定、深度有效范围、单位和点采样方式；
• 点序列如何排列，以及 Conv1D 邻域与空间邻域的关系；
• PFAM 旁路、padding、各分支的归一化与融合位置；
• 每个尺度的候选计数、损失归一化、旋转表示与置信度系数；
• 分割来源、数据划分、对称物体处理和完整推理计时范围。

这篇方法与 FFB6D 的重点不同：前者从密集特征直接产生多个位姿候选，后者预测三维关键点后做几何拟合。与 DGECN 相比，它使用输入的 RGB-D 信息，而不是从单目 RGB 先估计深度。比较实验时应保持输入模态与评价协议一致。
