DGECN：单目深度、图卷积与可学习位姿估计

知识概念更新于 2026-10-03编辑本文

DGECN（CVPR 2022）研究的是：只有 RGB 图像时，能否先估计深度，再利用关键点候选之间的空间关系预测物体位姿？ 它把单目深度、二维—三维对应关系和可学习的 DG-PnP 放进同一框架。

这篇笔记同时核对论文与作者公开仓库。两者有重要区别：论文描述完整的深度细化、KFA 融合和 DG-PnP；核对的公开测试入口仍使用 RANSAC/PnP，不能直接视为完整论文的可复现实验。

1. 任务是什么

输入是一张 RGB 图像、已知物体的模型与相机标定信息，输出物体坐标系到相机坐标系的变换：

\mathbf X_c=R\mathbf X_o+\mathbf t,\qquad R\in SO(3),\quad \mathbf t\in\mathbb R^3.

本笔记统一用 $\hat R,\hat{\mathbf t}$ 表示预测，用 $R^{\mathrm{gt}},\mathbf t^{\mathrm{gt}}$ 表示真值。原论文在关键点和位姿公式中给星号赋予了不同角色；阅读时不能只根据星号猜测哪一侧是真值。

DGECN 从 RGB 到位姿的流程

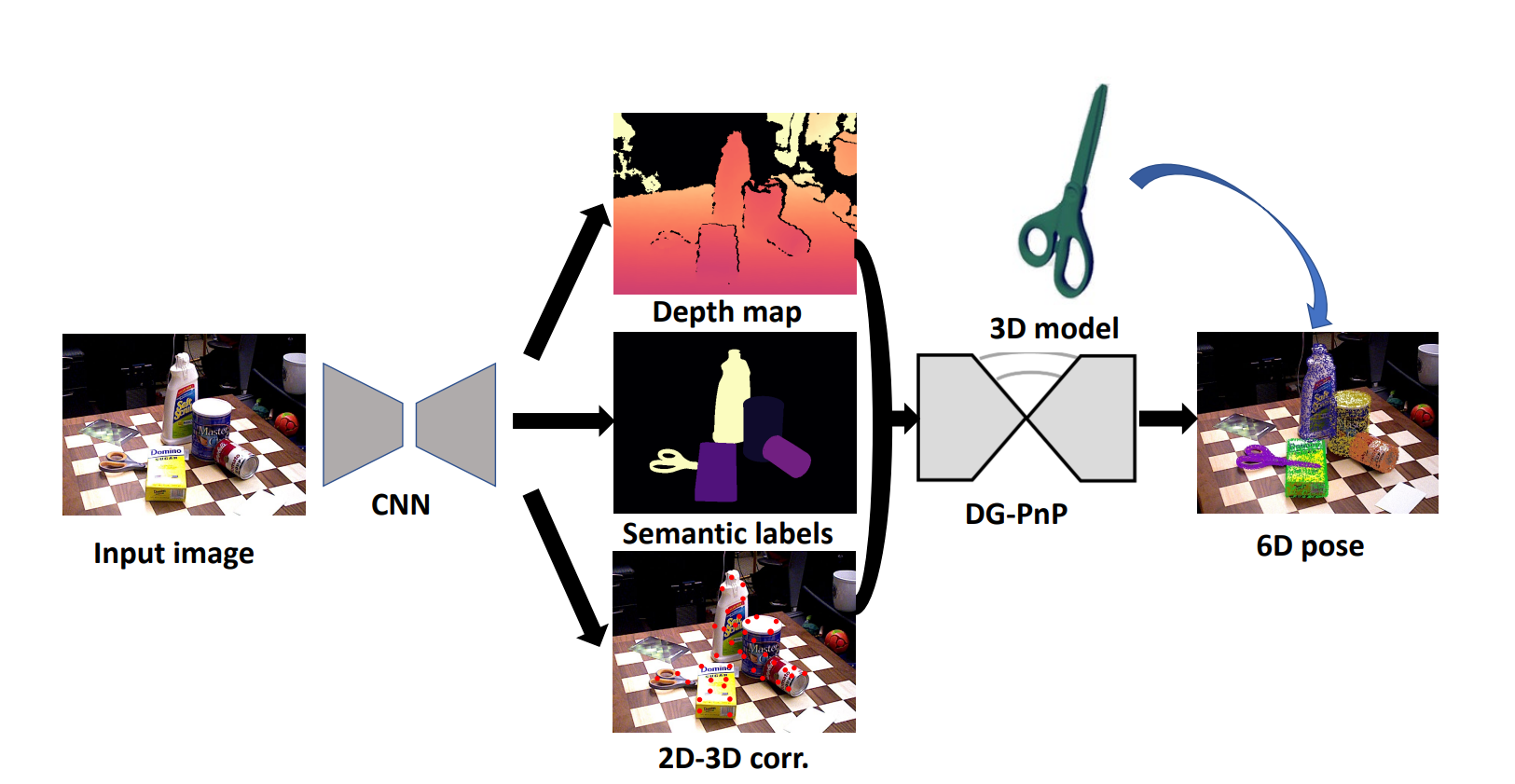

原论文总体流程：RGB 输入产生深度与分割，建立二维—三维对应，再使用 DG-PnP 回归位姿。

传统 PnP 利用

\lambda\begin{bmatrix}u\\v\\1\end{bmatrix} =K(R\mathbf X_o+\mathbf t)

求解几何参数。DG-PnP 则训练一个网络学习候选对应集合到位姿的映射。名称中的 PnP 表示它解决的任务，不表示网络内部必然运行一次传统 PnP 优化。

2. 论文中的三个阶段

深度融合、对应提取与 DG-PnP 架构

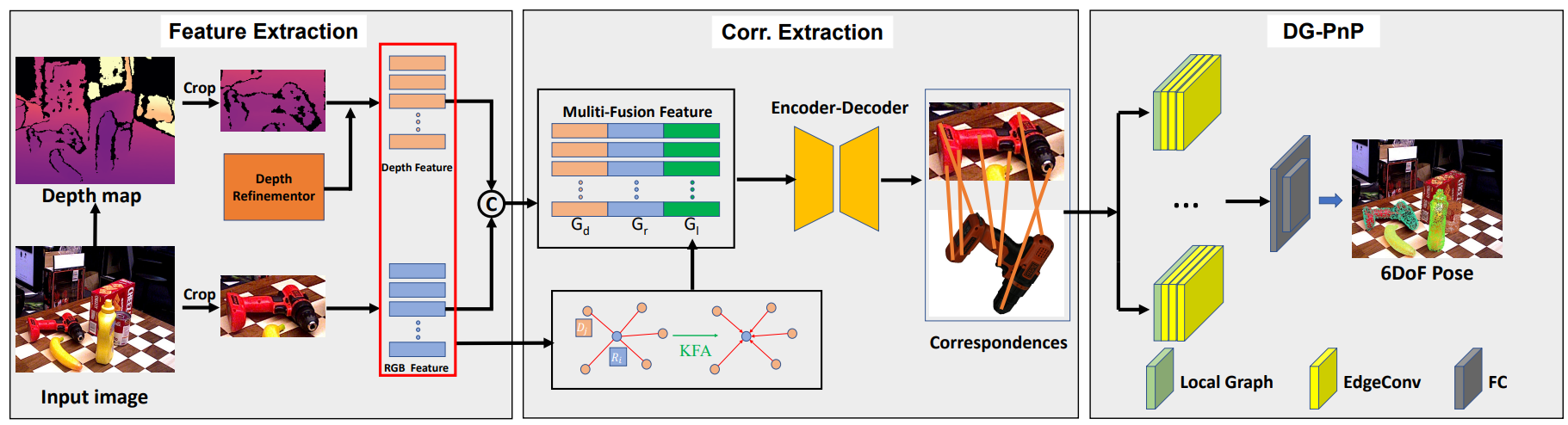

完整架构图：深度与 RGB 特征提取、对应关系提取、DG-PnP。KFA 是近邻特征聚合，DRN 是深度细化网络。

阶段	核心输入	输出及目的
深度与外观提取	RGB 图像、分割区域	单目预测深度、外观特征与局部特征
对应关系提取	融合特征、预定义模型关键点	每个三维关键点的多个二维位置候选
DG-PnP	候选关系及其几何、颜色信息	旋转与平移

论文中的深度来自网络预测，不是深度相机测量。单目深度常带有尺度或域偏移问题：若使用 $ZK^{-1}[u,v,1]^\mathsf T$ 反投影， $Z$ 的尺度会直接影响三维特征。已知物体模型可以提供度量先验，但不能据此认定任意单目深度模型已经输出准确的米制深度。

3. 两张深度图的分歧能告诉我们什么

双深度预测的分歧示意

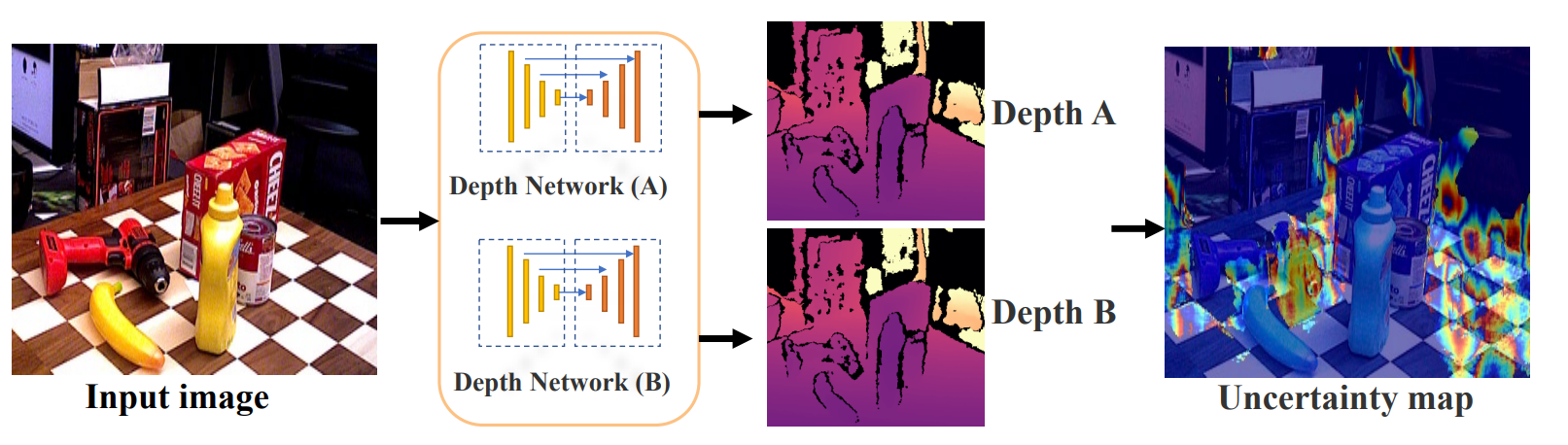

原论文的深度分歧示意：两套深度网络分别产生预测，再利用差异标记不稳定区域。

设两套深度预测为 $D_A,D_B$ 。论文用两者的差异与阈值识别不确定区域，并在其方案中移除这些区域的深度特征。一个便于说明的掩码是

m(u,v)= \mathbf1[D_A>0]\mathbf1[D_B>0]\, \mathbf1[|D_A-D_B|\le\tau].

真实实现还应排除 NaN、无穷值，并明确“移除”是删除点、设置掩码还是屏蔽特征；这些做法不完全等价。直接填零可能让网络把无效深度误认为靠近相机的有效表面。

差异阈值有两个前提：

两张深度图已对齐到同一像素网格，具有可比较的尺度与单位。
分歧只是启发式不稳定信号，不是经过校准的概率不确定性。

两个网络可能同时把一个 1 m 的点预测成 2 m，差异依然为零。相反，两套相对深度预测若只差全局尺度，也可能到处触发掩码。这些情形必须通过尺度校正或独立标注检查，而不能靠降低阈值解决。

下面的独立 NumPy 示例只检查有效值与分歧掩码：

import numpy as np

def agreement_mask(depth_a, depth_b, threshold):
    a = np.asarray(depth_a, dtype=float)
    b = np.asarray(depth_b, dtype=float)
    if a.shape != b.shape or a.ndim != 2:
        raise ValueError("Depth maps must have the same 2-D shape")
    if not np.isfinite(threshold) or threshold < 0:
        raise ValueError("Threshold must be finite and nonnegative")
    valid = np.isfinite(a) & np.isfinite(b) & (a > 0) & (b > 0)
    mask = np.zeros(a.shape, dtype=bool)
    mask[valid] = np.abs(a[valid] - b[valid]) <= threshold
    return mask

a = [[1.0, 2.0, np.nan], [0.0, 1.0, 2.0]]
b = [[1.01, 2.0, 1.0], [1.0, 1.5, 2.0]]
mask = agreement_mask(a, b, 0.05)
assert np.array_equal(mask, [[True, True, False],
                             [False, False, True]])

# Agreement does not prove accuracy: both predict 2 m for a 1 m point.
assert agreement_mask([[2.0]], [[2.0]], 0.05).item()
assert abs(2.0 - 1.0) == 1.0
print("depth agreement mask: OK")

4. KFA 与关键点候选

对像素 $i$ ，KFA 将其近邻深度信息送入可学习函数，得到局部特征；再与 RGB 特征和深度特征融合。论文使用 K-NN 描述邻域，但核对的公开仓库未提供完整 KFA，因此不能凭结构图补出唯一的距离度量、归一化方法和全部张量尺寸。

“最近”必须说明在哪个空间：图像坐标、反投影三维坐标和学习特征空间，得到的邻域通常不同。将毫米制 XYZ 与 $[0,1]$ 的 RGB 直接计算欧氏距离，也会使几何通道占据几乎全部权重。

三维关键点与二维候选簇

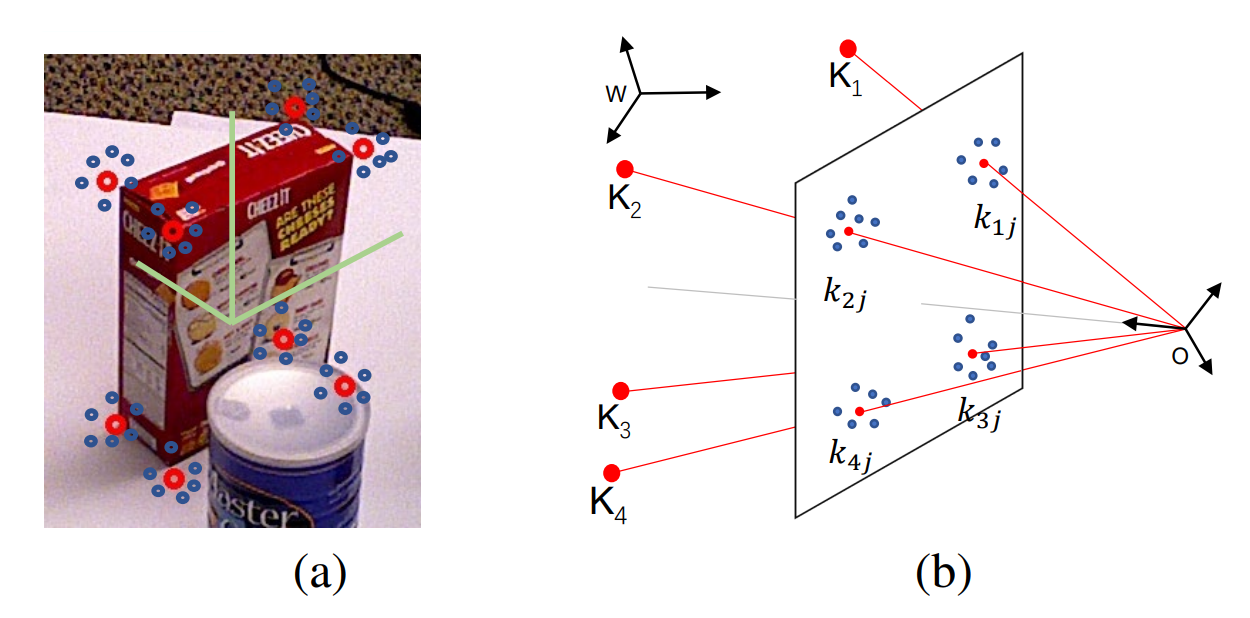

模型关键点的真实二维投影与多组预测候选。图中的红点和蓝色候选簇用于说明同一关键点的多解预测。

论文采用最远点采样（FPS）选择模型表面关键点。相比虚拟包围盒角点，它们贴近真实几何表面，但 FPS 不保证关键点在当前视角可见，也不保证其投影位于图像内。遮挡、截断和背面点依然存在。

设模型关键点为 $\mathbf q_j\in\mathbb R^3$ ，第 $j$ 个关键点的候选像素为 $\hat{\mathbf u}_{j,r}\in\mathbb R^2$ 。关键点索引 $j$ 必须贯穿模型与预测分支；把候选作为点集处理，不意味着可以丢失对应的三维关键点身份。

5. EdgeConv 如何利用邻域

K-NN 局部图与边卷积

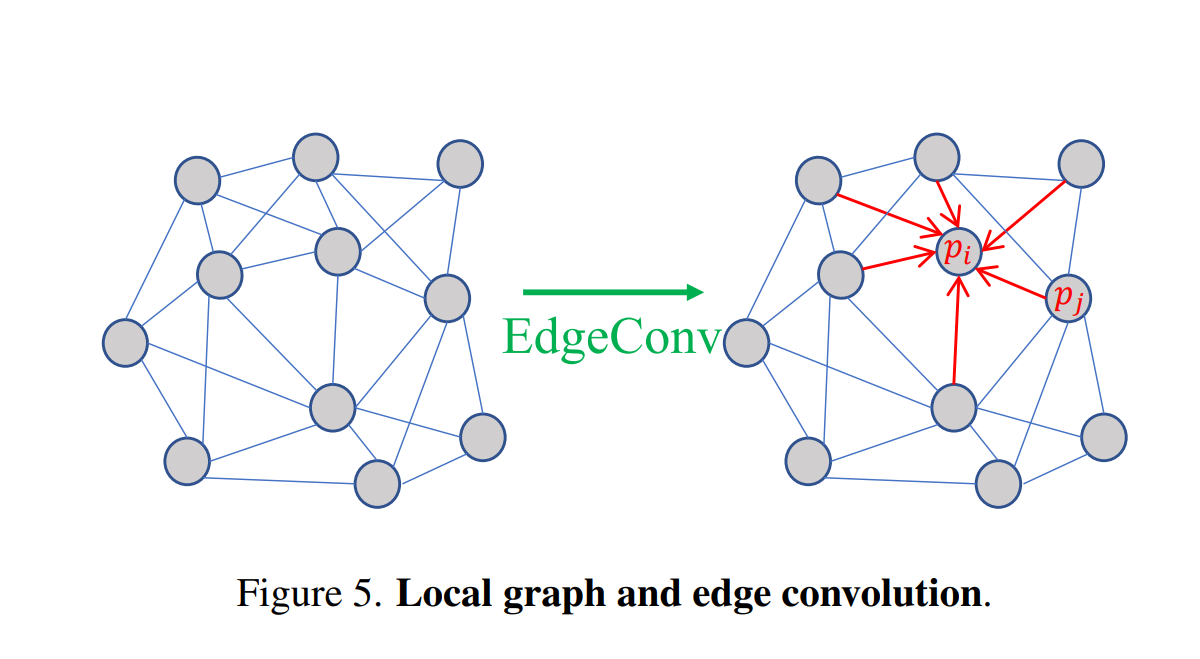

局部图与边卷积示意。每个节点与选定邻居相连，再聚合边特征。

图网络的价值在于显式选择邻接关系。它与普通网格卷积的差异主要在邻域组织和共享算子的使用方式，不能简单归结为“CNN 处理有序数据、GCN 处理无序数据”。

为了说明形状，设节点特征 $\mathbf f_i\in\mathbb R^d$ ，共享矩阵 $A,B\in\mathbb R^{d'\times d}$ 。一种教学用边函数为

\mathbf e_{ij}= \operatorname{ReLU}\!\left( A(\mathbf f_j-\mathbf f_i)+B\mathbf f_i \right),\qquad \mathbf h_i=\operatorname{AGG}_{j\in\mathcal N(i)}\mathbf e_{ij}.

这里 AGG 可以是最大值或加权求和，但两者是不同算子。共享矩阵与对称聚合有利于使输出随节点置换等变；全局对称池化进一步得到与输入顺序无关的表示。K-NN 距离完全相同时，邻居选择的打破平局规则也可能影响这一性质。

上式是形状明确的讲解形式。论文公式使用相反的差分符号、距离相关权重与求和；公开 DG-PnP 代码使用邻居减中心、特征拼接及最大池化。差分符号可由可学习权重吸收，但聚合方式及输入维度的差异不能忽略。

若只有相对差分，平移后的坐标差不变；加入中心绝对坐标项后，不能再声称整个网络具有平移不变性。旋转不变性同样不会因为“使用了图”自动成立。位姿任务本来就需要保留适当的相机坐标信息，关键是明确希望网络满足什么性质。

6. 多任务训练与评价指标

论文总目标包含深度、分割、关键点和位姿四项：

L=\lambda_dL_d+\lambda_sL_s+\lambda_kL_k+\lambda_pL_p.

深度目标借鉴 MonoDepth2 的光度重投影和平滑项。自监督深度训练通常依赖相邻视图及可重投影关系；“推理只需要单张图像”不能推成“训练时只用一张 RGB 就能获得全部几何监督”。

把关键点损失写成统一记号：

L_k=\frac1{JQ} \sum_{j=1}^{J}\sum_{r=1}^{Q} \|\hat{\mathbf u}_{j,r}-\mathbf u_j^{\mathrm{gt}}\|_2.

这里假设每个关键点有 $Q$ 个有效候选；若候选数或可见性不同，应改用有效项的实际计数。位姿损失则比较模型点变换之后的距离：

L_p=\frac1M\sum_{i=1}^{M} \|(\hat R\mathbf X_i+\hat{\mathbf t}) -(R^{\mathrm{gt}}\mathbf X_i+\mathbf t^{\mathrm{gt}})\|_2.

这一形式与 ADD 相同。对称物体常采用最近点版本：

e_{\mathrm{ADD\text{-}S}}= \frac1M\sum_{i=1}^{M} \min_{j} \|(\hat R\mathbf X_i+\hat{\mathbf t}) -(R^{\mathrm{gt}}\mathbf X_j+\mathbf t^{\mathrm{gt}})\|_2.

最近点可减轻对称姿态的惩罚，但它不等价于完整的物体对称群定义，也可能在某些形状上低估错误。

指标或阈值	含义	单位
ADD、ADD-S	三维模型变换后的平均距离	与模型相同
$0.1d$ 通过率	距离小于物体直径的 10% 的样本比例	%
REP-5px	平均重投影误差小于 5 像素的比例	%
ADD-S AUC	扫描距离阈值得到曲线下面积	依评价归一化约定

DGECN 的 YCB-V AUC 使用最高 10 cm 的距离阈值。10 cm 与 $0.1d$ 不能互换，大物体和小物体受到的约束不同。

7. 实验应怎样解释

合成球体对应关系实验示意

原论文的合成球体数据示意。已知对应关系有助于单独考察位姿求解模块，但不能代表真实图像中关键点检测和分割的全部误差。

论文在合成对应关系中加入噪声与离群点，再比较多种 PnP 方法。该实验隔离了对应提取器的影响；它能说明特定噪声设置下的鲁棒性，不能证明学习式求解器在所有相机、对象和噪声分布下都更好。

LM-O 上 RGB 方法的结果比较表

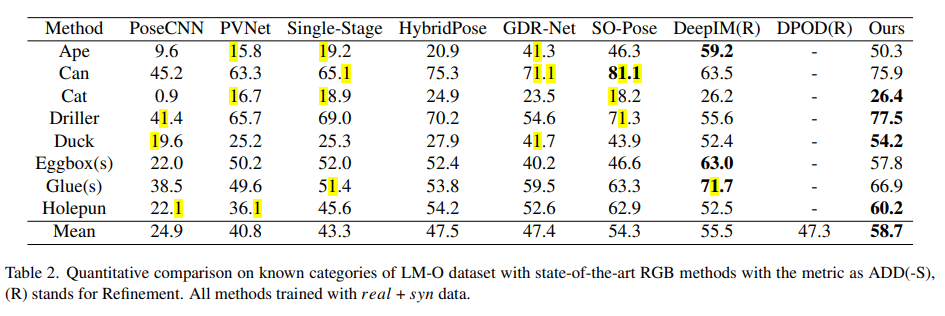

原论文表 2：LM-O 上与其他 RGB 方法的比较。旧笔记误配成“表 1 消融研究”，此处按图中实际内容更正。

这里列出的 LM-O 评测涉及 8 个对象。原论文数据介绍中的“13 个视频、13 个物体”容易与常用 LINEMOD 子集混淆；不要把该描述当作本表对象数量。LM-O 来源于 LM 场景的额外遮挡对象标注，可对照 BOP 数据集说明。

原笔记中的 YCB-V 表格保留如下，数值均为论文报告：

方法	使用细化	ADD(-S)	REP-5px	ADD-S AUC
PoseCNN	—	21.3	3.7	75.9
GDR-Net	—	60.1	—	91.6
SO-Pose	—	56.8	—	90.9
PVNet	—	—	47.4	73.4
SegDriven	—	39.0	30.8	—
Single-Stage	—	53.9	48.7	—
DeepIM	是	—	—	88.1
CosyPose	是	—	—	89.8
DGECN	—	60.6	50.3	90.9

“—”对应原表空白或未提供值，不表示零。DGECN 的部分列更高，但 AUC 低于 GDR-Net 的 91.6，不能概括成所有指标第一。

原论文表 4 的深度消融也保留：

对应提取器使用深度	DG-PnP 使用深度	ADD	ADD-S AUC
是	是	58.7	90.9
是	否	53.2	83.5
否	是	50.6	81.3
否	否	41.3	75.3

表 4 的标题没有充分交代每列数据集与聚合协议；其 58.7 又与 LM-O 主表均值一致，而 90.9 与 YCB-V AUC 一致。因此这些数字保留为原表记录，不擅自补成“同一数据集上的两项指标”，也不计算跨列综合提升。

不同前端与 PnP 模块的组合消融表

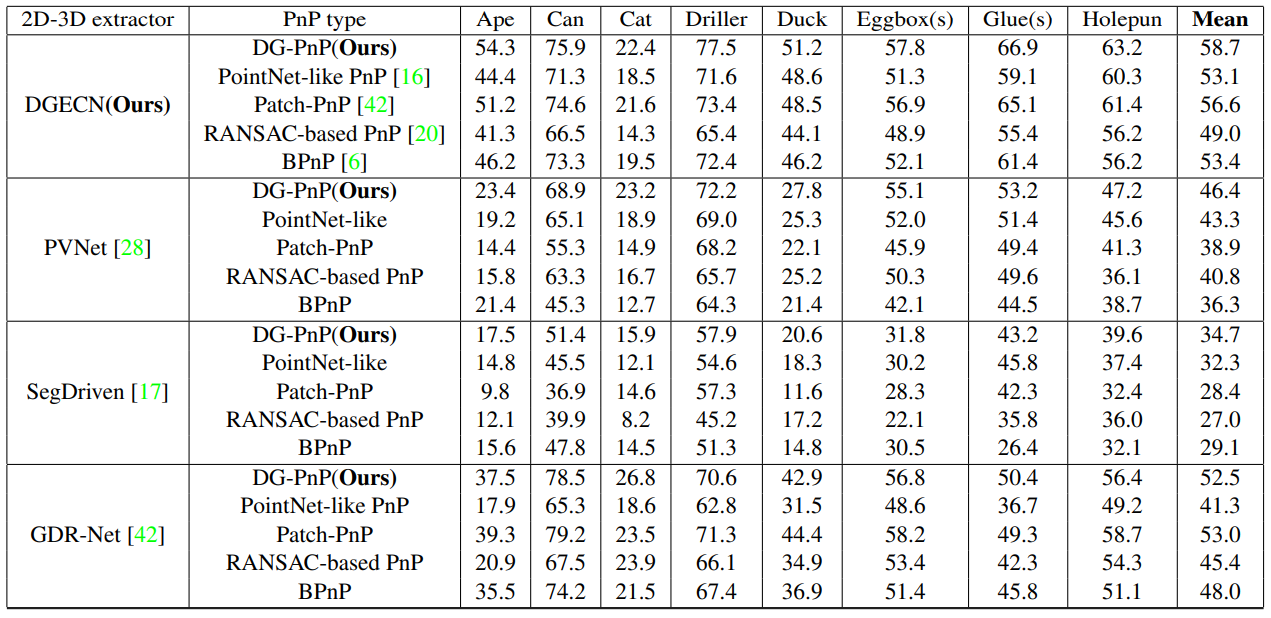

原论文表 1：替换对应提取器和 PnP 模块的组合消融。它与前面的表 2 是两张不同的表，逐对象数值不能互相代替。

组合消融也展示了边界：GDR-Net 配 DG-PnP 的均值为 52.5，配 Patch-PnP 为 53.0。更换求解器的收益取决于前端对应关系的分布；不能把“图网络”视为对所有前端都有效的替换件。

8. 公开实现实际提供了什么

以下核对固定在作者仓库提交 f05e583cc3b3e8154b089f47ceb1b94bf8f370e3，属于源码检查，未运行预训练推理。

核对位置	可确认的行为	复现意义
README	说明测试代码不包含 KFA、DRN；另外提供 DG-PnP	不能把此入口当作完整训练方案
`test.py → utils.do_detect_all → fusion`	最终调用 `cv2.solvePnPRansac`，使用 EPnP 标志	发布测试流程仍是传统几何求解
`dgecn.py`	深度分支与主干的连接是将预测深度加到输入上	不等同于论文图中的完整多特征 KFA 融合
`corr_extractor/DG_PnP.py`	K-NN、邻居减中心并拼接中心、最大聚合、全局最大与平均池化	与论文的距离加权求和描述有差别
DG-PnP 第一层	边特征输入通道为 6，按其拼接逻辑对应原始 3 通道输入	不能直接按论文“XYZ+RGB 六维节点”输入而不改结构

此外，该 DG-PnP 文件内部创建索引时固定使用 CUDA，输出为 7 个原始数值；这个单独文件不足以确定完整位姿参数的解码、旋转归一化和训练流程。代码注释中的部分通道数字也与实际层定义不一致，应以层定义及张量形状为准。

README 说明提供的预训练模型只使用视频 0000–0010 训练，并未覆盖完整基准训练集。公开测试结果、单独模块实验和论文完整结果应分开记录。本笔记不把静态代码检查写成神经网络精度或速度复现。

9. 阅读与复现顺序

先验证图像、深度和内参的对齐，再验证模型单位和对应索引。随后分别运行关键点评价、几何 PnP 基线与学习式求解器，记录相同候选上的差异。只有输入协议和训练数据一致，才适合讨论网络结构本身的收益。

原论文：Cao 等，DGECN: A Depth-Guided Edge Convolutional Network for End-to-End 6D Pose Estimation，CVPR 2022。
作者仓库固定版本：可直接查阅 README、测试链和独立 DG-PnP 文件。
RGB 位姿估计与裁剪内参、FFB6D 的三维关键点拟合：分别对应二维投影几何与三维刚体配准。
CSDN 原笔记：首次发布于 2022-10-28。本文保留全部八幅原图及两张原数据表，重新组织解释与实现核对。
