杂乱场景 RGB 位姿估计：关键点、PnP 与迭代细化

知识概念更新于 2026-10-03编辑本文

这篇笔记整理 Yang 等人的论文 6D Object Pose Estimation in Cluttered Scenes from RGB Images（JCST，2022）。方法从一张 RGB 图像估计已知物体的位姿：分割目标，融合外观与几何表示，预测二维关键点候选，再用 EPnP、RANSAC 和渲染反馈细化结果。

理解它需要先分清三件事：运行时只输入 RGB，不等于训练不用深度或三维模型；特征融合不等于直接把特征送进 PnP；细化位姿必须遵守坐标变换的复合规则。

1. 输入、输出与坐标约定

设模型点为 $\mathbf X_o$ ，相机坐标系中的同一点为 $\mathbf X_c$ 。本文统一采用物体到相机的变换：

\mathbf X_c=R\mathbf X_o+\mathbf t,\qquad R^\mathsf TR=I,\quad \det R=1.

平移 $\mathbf t$ 与模型使用相同长度单位。完整的齐次变换是

T_{c\leftarrow o}= \begin{bmatrix}R&\mathbf t\\\mathbf 0^\mathsf T&1\end{bmatrix} \in\mathbb R^{4\times4}.

常写的 $[R\mid\mathbf t]$ 只是 $3\times4$ 外参块。对去畸变后的针孔图像，有

\lambda \begin{bmatrix}u\\v\\1\end{bmatrix} =K(R\mathbf X_o+\mathbf t),\qquad K=\begin{bmatrix}f_x&0&c_x\\0&f_y&c_y\\0&0&1\end{bmatrix}.

PnP 的输入是三维模型点、对应的二维像素坐标和相机内参 $K$ 。颜色、纹理和网络隐特征帮助找到对应关系，但不是可直接代入上述投影方程的三维坐标。

该论文属于已知物体位姿估计。训练阶段可利用数据集中的深度、模型与标注构造监督；推理阶段从 RGB 估计所需表示。不能将“RGB-only”解释成没有几何先验，或把网络预测的几何表示称为传感器实测深度。

2. 整条方法链

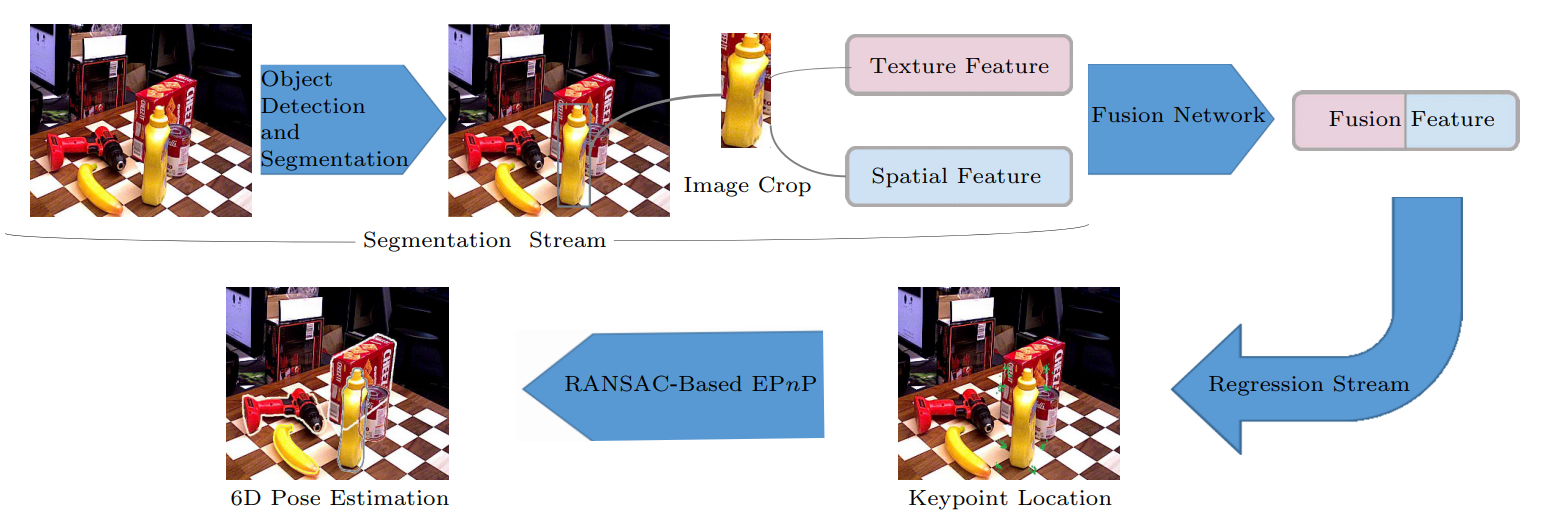

RGB 场景位姿估计总体流程

原论文总体流程：分割与回归产生位姿候选，再把当前位姿对应的模型投影用于细化。配图来自原笔记，保留用于对照论文。

分割目标区域。 从场景中提取每个目标的区域，降低杂乱背景的干扰。
建立融合表示。 颜色分支描述外观，空间表示补充几何约束，二者在对应位置融合。
预测关键点候选。 多个网格位置分别预测三维包围盒角点在图像中的位置及置信度。
求解位姿。 使用对应点执行 EPnP，并借助 RANSAC 筛除不一致候选。
反馈细化。 根据当前位姿渲染或投影已知模型，继续预测修正量。

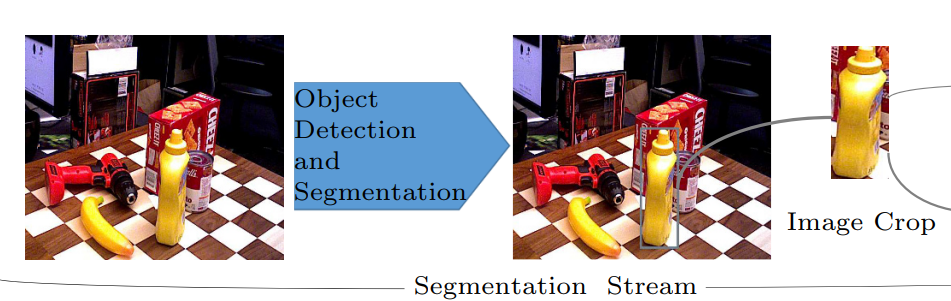

分割与回归分支局部结构

原流程局部图，便于观察分割与回归分支之间的连接。它是整体架构的局部说明，不是另一套独立算法。

裁剪图像后，内参也要变

假设原图裁剪框左上角为 $(u_0,v_0)$ ，宽高为 $w,h$ ，随后缩放为 $W,H$ 。在连续像素坐标约定下：

u'=s_x(u-u_0),\quad v'=s_y(v-v_0),\qquad s_x=\frac Ww,\quad s_y=\frac Hh.

因此应使用

K'=AK,\qquad A=\begin{bmatrix} s_x&0&-s_xu_0\\ 0&s_y&-s_yv_0\\ 0&0&1 \end{bmatrix}.

另一种等价做法是将预测的 $(u',v')$ 变回原图，再使用原始 $K$ 。图像变成 $128\times128$ 后继续沿用原内参，会产生系统性位姿误差。若实现采用半像素中心、补边、非零 skew 或畸变模型，必须把实际预处理变换一并纳入；上式只描述明示的连续坐标裁剪与缩放。

3. 特征融合与关键点候选

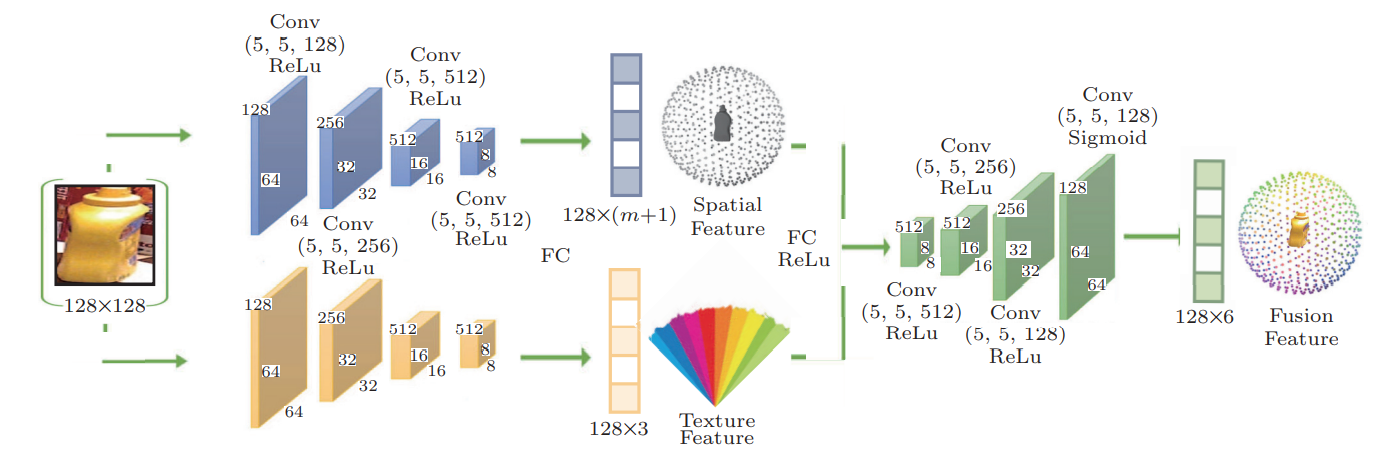

空间与外观特征融合结构

原论文的特征融合结构图。图中的通道数与输入尺寸属于作者的结构设计，几何监督和 RGB 输入应按训练、推理阶段分别理解。

“融合”解决的是表示问题：颜色可以区分纹理或边缘，几何线索可以帮助区分空间布局。两种特征必须对应到同一目标区域；如果图像缩放、掩码或坐标映射不一致，拼接之后的通道也不再描述同一个位置。

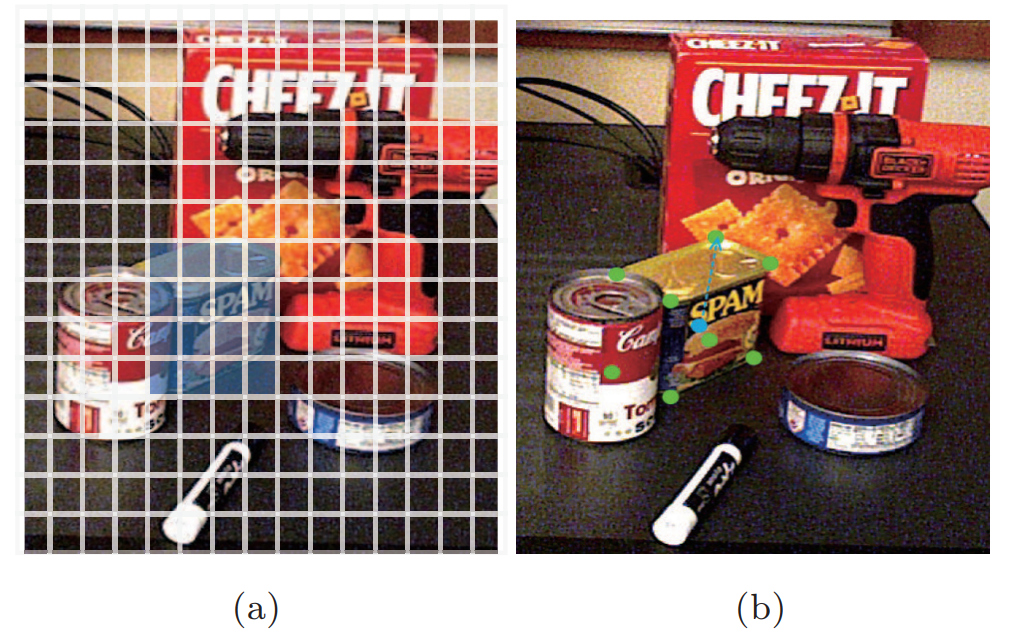

网格候选与模型包围盒关键点投影

网格预测与三维包围盒角点的二维投影示意。多个网格会给出同一角点的不同候选，后续需要筛选一致的对应关系。

用 $\mathbf b_j\in\mathbb R^3$ 表示第 $j$ 个固定模型角点， $\hat{\mathbf u}_{g,j}\in\mathbb R^2$ 表示网格 $g$ 对该角点的预测。对应关系是

\mathbf b_j\longleftrightarrow\hat{\mathbf u}_{g,j},

而不是把所有二维候选随意与三维角点配对。若角点索引错位，即使二维预测很接近物体轮廓，PnP 仍会解出错误姿态。

包围盒角点也不一定在物体表面。它们可能被遮挡，甚至投影到图像外；网络依赖可见区域推断这些位置。RANSAC 能缓解一部分离群点，不能补救所有候选都系统性偏移的情况。

原论文图 6 说明选取置信度最高的 $n=10$ 组候选参与 RANSAC 处理。这里的 10 是候选组设置，不是“PnP 至少需要 10 个点”，也不是每个物体只有 10 个三维角点。

4. 损失函数：把论文目标与可实现定义分开

论文同时约束几何位置、纹理信息及置信度。阅读原式时有两处需要保留边界：

位置损失的求和与括号排版容易让人误读哪些项参与求和。
置信度目标出现 $\|\Delta_i(C)+\Delta_i(T)\|_2$ ，但相关文字对位置与纹理量的表示不足以唯一确定维度、归一化和权重。二维位置误差与三通道颜色误差不能直接相加；即使经过编码变成同维向量，也仍需说明尺度。

因此，下列形式用于解释一个维度明确的训练设计，不冒充作者未公开的精确实现。设 $\mathcal I$ 为有效预测集合：

L_{\mathrm{reg}} =\frac1{|\mathcal I|} \sum_{(g,j)\in\mathcal I} \left[ \lambda_u\|\hat{\mathbf u}_{g,j}-\mathbf u_j^{\mathrm{gt}}\|_1 +\lambda_a\|\hat{\mathbf a}_{g,j}-\mathbf a_j^{\mathrm{gt}}\|_1 \right].

$\mathbf a$ 表示事先定义好的外观监督量；它可以是颜色或某种描述子，但两侧的语义、维度必须相同。 $\lambda_u,\lambda_a$ 吸收单位与尺度差异。实现时还应明确如何处理无效像素、遮挡和不同网格中的重复候选。

置信度为何不能全降到零

对某个位姿候选，用模型角点的平均变换误差定义标量：

e_i=\frac18\sum_{j=1}^{8} \left\| (\hat R_i\mathbf b_j+\hat{\mathbf t}_i) -(R^{\mathrm{gt}}\mathbf b_j+\mathbf t^{\mathrm{gt}}) \right\|_2.

论文采用误差与置信度相乘、再加入对数惩罚的思路。为避免与激活函数重名，这里把惩罚系数记为 $\beta>0$ ：

\ell_i=e_i c_i-\beta\log c_i,\qquad 0<c_i\le1.

第一项鼓励高置信度候选具有较小误差，第二项阻止模型把所有 $c_i$ 都压到零。对固定 $e_i>0$ ：

\frac{\partial\ell_i}{\partial c_i}=e_i-\frac{\beta}{c_i}, \qquad c_i^\star=\min\left(1,\frac{\beta}{e_i}\right).

它学到的是与误差、系数及单位有关的评分，不自动等于“预测正确的概率”。使用 sigmoid 时 $c_i=1$ 是极限值。对称物体还需要合适的对称性处理，固定角点一一对应的误差并不自动识别等价旋转。更多推导见多尺度位姿估计笔记。

5. 迭代细化：旋转和平移一起复合

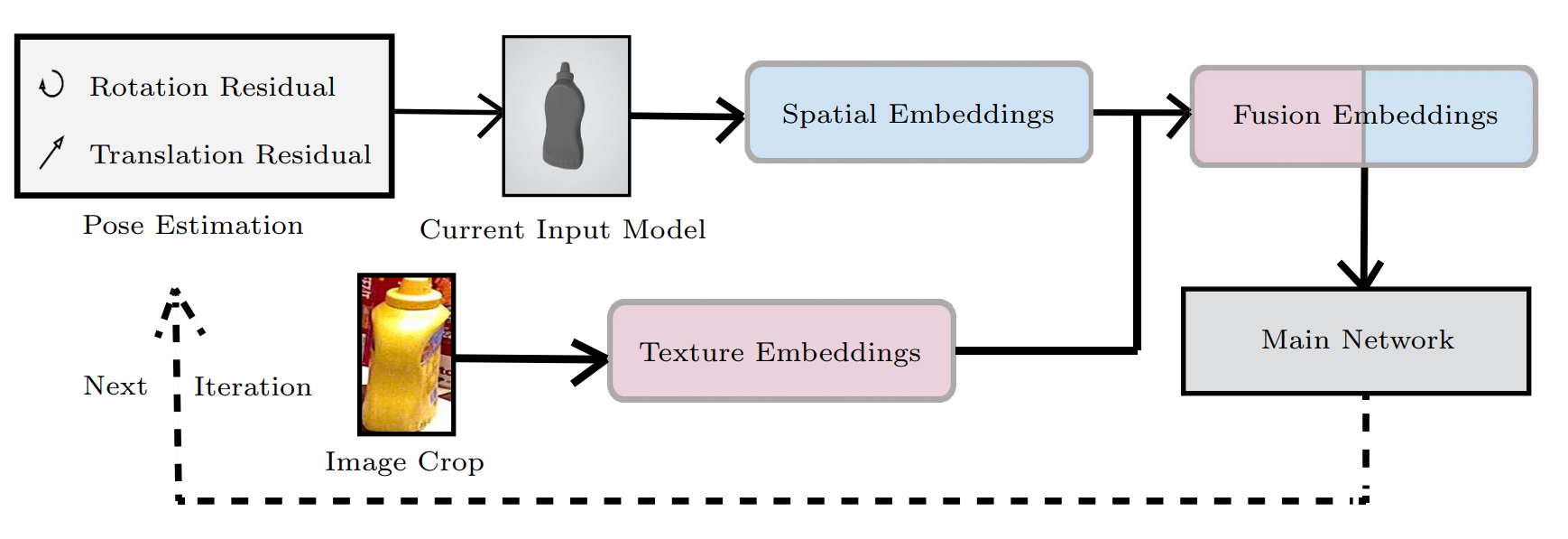

渲染反馈与迭代位姿细化

原论文的迭代细化模块。当前估计用于生成模型投影，网络再预测更新量；论文实验设置为两次细化。

若修正量在相机坐标系表达，采用左乘：

T_{\mathrm{new}}=\Delta T\,T_{\mathrm{old}}.

展开后得到

R_{\mathrm{new}}=\Delta R\,R_{\mathrm{old}},\qquad \mathbf t_{\mathrm{new}}=\Delta R\,\mathbf t_{\mathrm{old}} +\Delta\mathbf t.

所以不能把两个平移直接相加。若修正量在物体局部坐标系表达，则通常是右乘，公式相应变成 $\mathbf t_{\mathrm{new}}=R_{\mathrm{old}}\Delta\mathbf t+\mathbf t_{\mathrm{old}}$ 。复现时必须先确定输出残差在哪个坐标系。

论文使用的多次左乘可以写成

T^{(K)}=\Delta T_K\cdots\Delta T_2\Delta T_1T^{(0)}.

细化使用当前结果作为起点，并不保证每次都改善：初始对应关系完全错位、模型尺度错误或物体严重遮挡时，都可能落入错误解附近。

6. 一个可运行的几何检查

下面是独立的 NumPy 教学示例，只验证裁剪投影与左乘细化的代数关系，不运行论文网络。示例中的点位于相机前方，长度单位统一。

import numpy as np

K = np.array([[600., 0., 320.],
              [0., 610., 240.],
              [0., 0., 1.]])
points = np.array([[0.1, 0.2, 2.0],
                   [-0.3, 0.1, 1.5],
                   [0.4, -0.2, 3.0]])

def project(points_camera, intrinsics):
    pixels_h = points_camera @ intrinsics.T
    if np.any(points_camera[:, 2] <= 0):
        raise ValueError("Points must be in front of the camera")
    return pixels_h[:, :2] / pixels_h[:, 2:3]

# Crop (u0, v0, width, height), then resize to 128 x 128.
u0, v0, width, height = 100., 60., 400., 300.
sx, sy = 128. / width, 128. / height
A = np.array([[sx, 0., -sx * u0],
              [0., sy, -sy * v0],
              [0., 0., 1.]])
uv = project(points, K)
uv_crop = (uv - [u0, v0]) * [sx, sy]
assert np.allclose(uv_crop, project(points, A @ K))

R_old = np.eye(3)
t_old = np.array([1., 0., 2.])
R_delta = np.array([[0., -1., 0.],
                    [1., 0., 0.],
                    [0., 0., 1.]])
t_delta = np.array([0.1, 0.2, 0.3])
R_new = R_delta @ R_old
t_new = R_delta @ t_old + t_delta
x_object = np.array([0.2, 0.1, 0.])
x_sequential = R_delta @ (R_old @ x_object + t_old) + t_delta
assert np.allclose(R_new @ x_object + t_new, x_sequential)
assert not np.allclose(t_new, t_old + t_delta)
print("crop projection and pose composition: OK")

这两个断言很适合放在位姿流水线的入口测试中：它们能定位预处理或坐标约定错误，而这类错误通常无法靠增加训练轮数消除。

7. 如何读实验结果

原论文在 Occluded-LINEMOD 和 YCB-Video 上比较方法，并通过空间特征、纹理融合及细化的消融分析各部分作用。其 Occluded-LINEMOD 消融表的平均值为：

设置	论文报告值（%）
仅空间特征	35.1
空间特征与细化	36.2
融合特征	40.8
融合特征与细化	42.7

表中使用论文所定义的直径相关通过阈值，数据来自原论文表 1，不是本笔记复现实验。融合相对“仅空间特征”提高 5.7 个百分点；不能把这一差值写成普遍的 5.7% 相对提升，也不能由平均值推断每个物体都变好。

“误差低于物体直径的 10%”与“误差低于 10 cm”是不同条件。报告 ADD、ADD-S 或 AUC 时应同时记录使用的对称性约定、阈值、模型单位、数据划分与是否含细化；速度还要记录硬件及是否计入分割和渲染。

8. 继续阅读

FFB6D：RGB-D 融合之后通过三维关键点拟合刚体位姿，可对照二维 PnP 与三维配准的差别。
DGECN：从单目图像估计深度，并尝试用图网络学习对应关系到位姿的映射。
原论文 PDF：Yang、Jia、Liang、Fan，JCST 37(3)，719–730，2022，DOI 10.1007/s11390-021-1311-2。
CSDN 原笔记：保留迁移来源及全部五幅原图。本文重新组织解释与推导，论文方案和实验结果仍归原作者。
